КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83A

83A-10

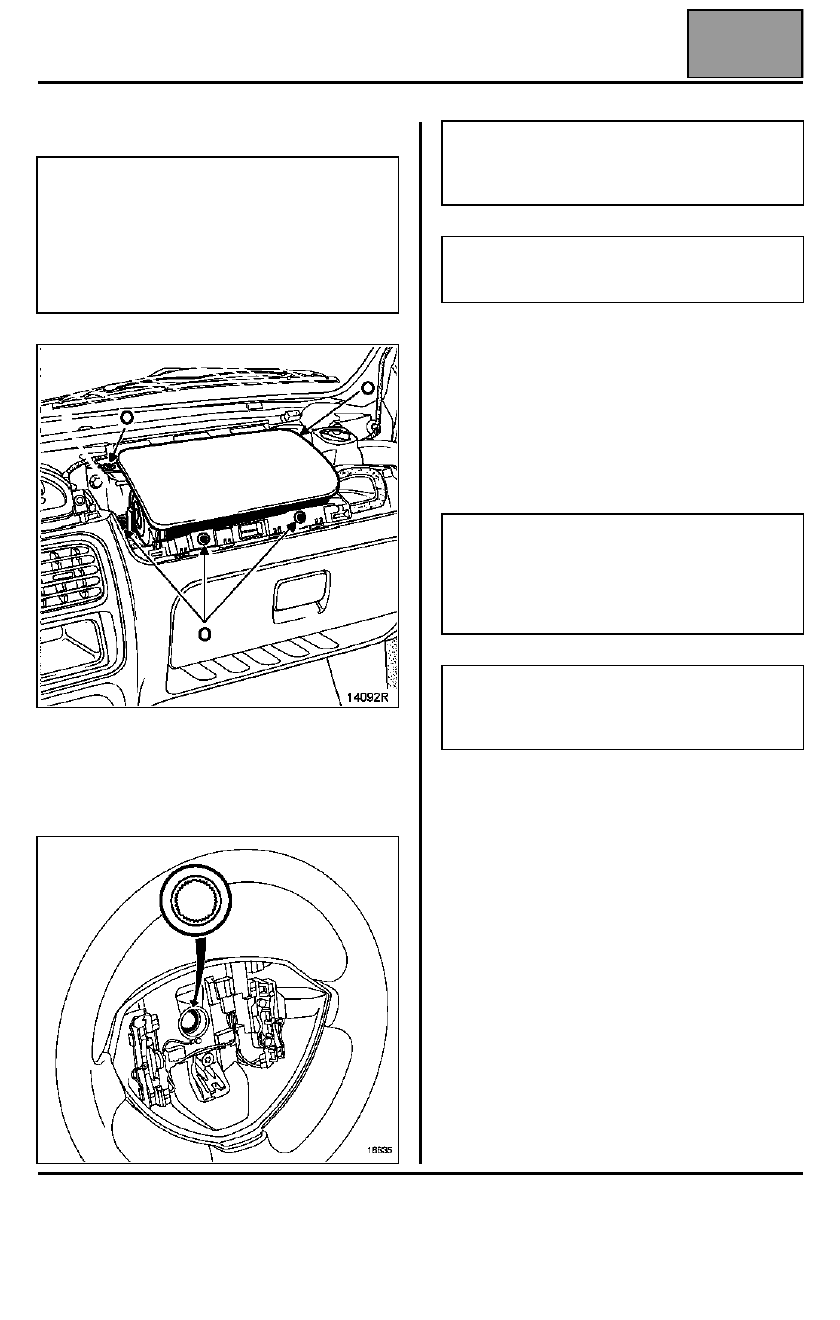

Особенности подушки безопасности пассажира

Установите болты крепления (O) и затяните их
моментом 0,6 даН.м.

Особенности рулевого колеса

Особенности подушки безопасности водителя

Подсоедините разъем подушки безопасности и
заблокируйте его предохранительным фиксатором
(в зависимости от модификации).

Установите подушку безопасности на рулевое
колесо и нажмите на ее концы, чтобы закрепить ее
в защелках.

ВАЖНОЕ ЗАМЕЧАНИЕ!
– При установке подушки убедитесь, что в ее

нише не осталось посторонних предметов
(винтов, фиксаторов, защелок).

– Подсоедините колодку проводов к модулю,

прижмите колодку проводов до полной
фиксации и установите предохранительный
фиксатор.

ВАЖНОЕ ЗАМЕЧАНИЕ: Шлицы ступицы
рулевого колеса имеют ориентирующие
элементы. Рулевое колесо должно свободно
надеваться на шлицы рулевой колонки.

ПРИМЕЧАНИЕ: при каждом снятии рулевого
колеса обязательно заменяйте болт крепления и
затягивайте его моментом (4,5 даН.м).

ВАЖНОЕ ЗАМЕЧАНИЕ: Прежде, чем
разблокировать ЭБУ подушки безопасности,
проверьте подушку безопасности с помощью
диагностического прибора. Если все в порядке,
разблокируйте ЭБУ, в противном случае см.
раздел Диагностика.

ВНИМАНИЕ! Малейшее отступление от этих
правил может привести к выходу из строя
пиротехнических систем или к их
самопроизвольному срабатыванию.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Щиток приборов

83A

83A-11

Щиток приборов

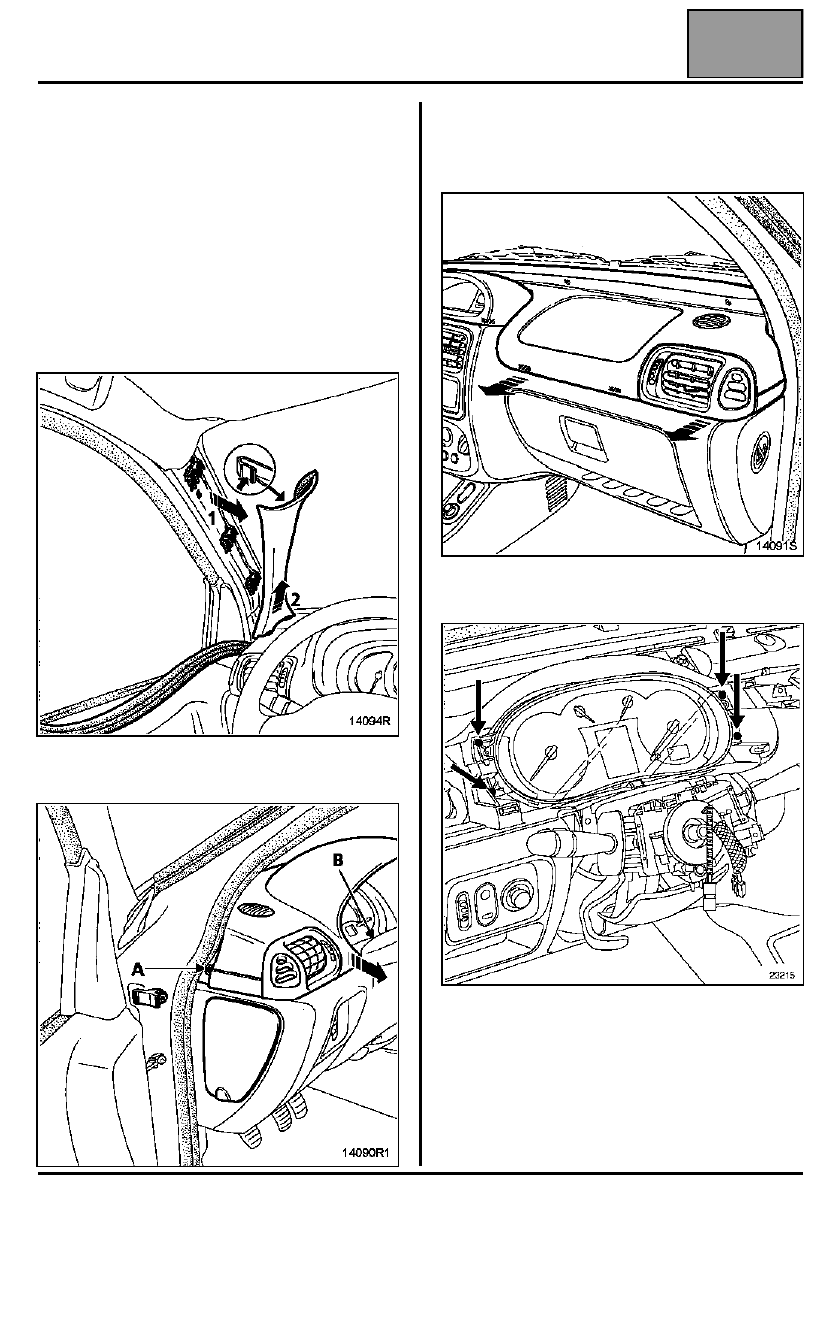

СНЯТИЕ И УСТАНОВКА

Отсоедините аккумуляторную батарею.

Снимите кожухи подрулевых переключателей (три
винта).

Снимите накладку приборной панели, для этого:
– сначала снимите облицовку стоек проема

ветрового стекла; для этого достаточно
отсоединить облицовку настолько, чтобы можно
было нажать на верхнюю защелку, отклоните
облицовку в направлении (1) и снимите ее
движением по направлению вверх (2),

– выверните два боковых болта (A);
– выверните два винта под щитком приборов (B),

– выверните три винта верхней части приборной

панели (около ветрового стекла) и полностью
снимите верхнюю часть приборной панели, как
это показано на рисунках.

Снимите щиток приборов и разъедините разъемы.

ПРИМЕЧАНИЕ: снимать рулевое колесо не
требуется.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Щиток приборов

83A

83A-12

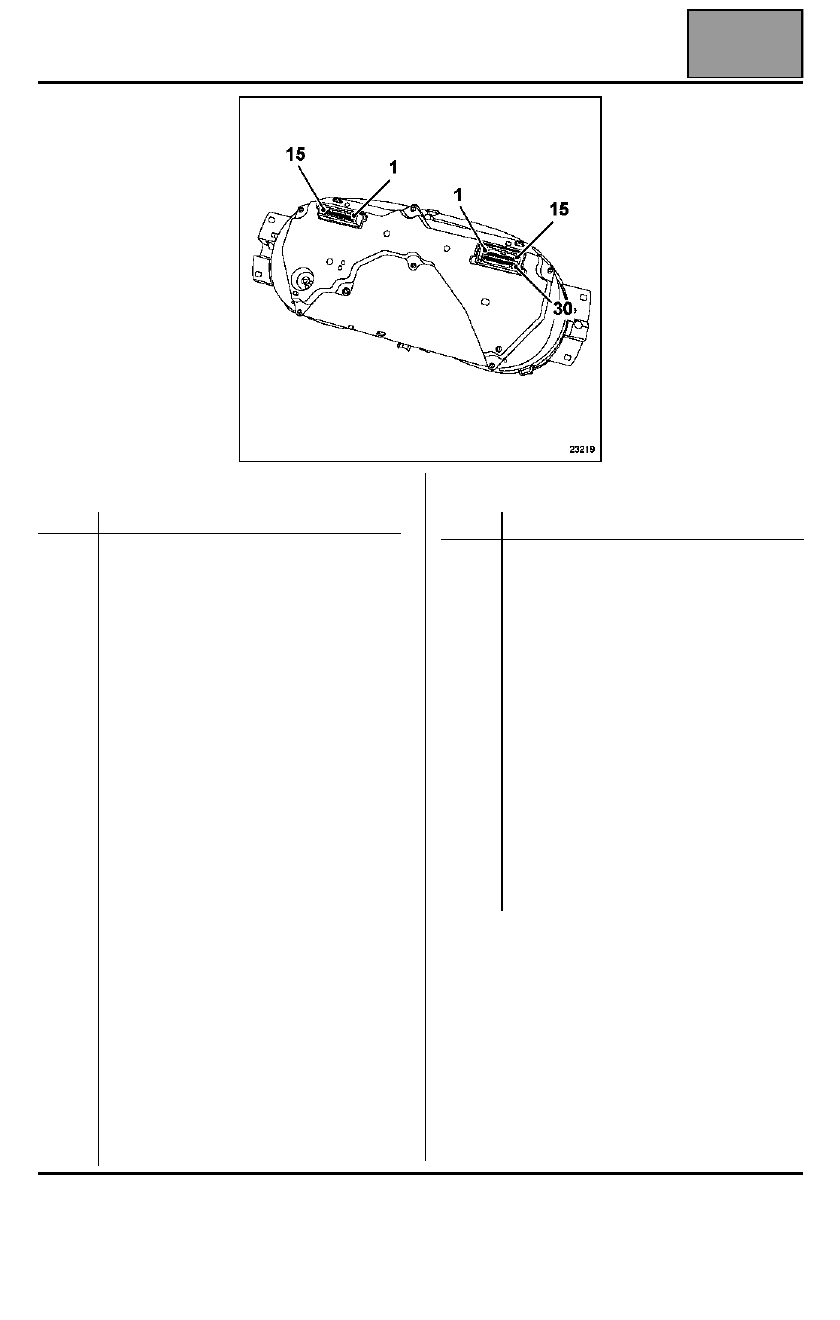

ПОДКЛЮЧЕНИЕ (модели в полной комплектации)

РАЗЪЕМ СЕРОГО ЦВЕТА (30-контактный)

РАЗЪЕМ КРАСНОГО ЦВЕТА (15-контакный)

Контакт

Назначение

1
2
3
4
5

6

7

8
9

10
11

12
13

14

15



16
17

18
19
20

21

22
23
24
25
26

27
28
29

30

Сигнальная лампа незакрытых дверей
Сигнальная лампа указателя правого поворота
Сигнальная лампа указателя левого поворота
"+" до замка зажигания
Сигнальная лампа системы электронной
противоугонной блокировки запуска двигателя
Сигнальная лампа незастегнутого ремня
безопасности
Сигнальная лампа предварительного
подогрева дизельного двигателя
Сигнальная лампа ближнего света фар
Сигнальная лампа дальнего света фар
Сигнальная лампа подушки безопасности
Сигнальная лампа заднего противотуманного
света
Сигнальная лампа противотуманных фар
Сигнальная лампа недостаточного уровня
жидкости в бачке стеклоомывателя (в
зависимости от модификации)
Сигнальная лампа заряда аккумуляторной
батареи
Выключатель и сигнальная лампа обогрева
заднего стекла
"+" после замка зажигания
Сигнальная лампа аварийной температуры
охлаждающей жидкости
Сигнальная лампа аварийного давления масла
Не используется
Сигнал датчика температуры охлаждающей
жидкости
Датчик уровня масла (в зависимости от
модификации)
Сигнал датчика уровня топлива
Сигнал скорости движения автомобиля
"Масса"
"Масса" датчика уровня топлива
"Масса" датчика уровня масла (в зависимости
от модификации)
Сигнальная лампа габаритных огней
Сигнальная лампа стояночного тормоза
Сигнальная лампа износа накладок тормозных
колодок (в зависимости от модификации)
Сигнальная лампа неисправности тормозной
системы

Контакт

Назначение

1
2
3

4

5
6

7
8

9

10
11
12
13

14

15



Не используется
Не используется
Сигнальная лампа обогрева ветрового
стекла
Сигнал частоты вращения коленчатого вала
двигателя
Регулятор освещения приборов
Кнопка вывода данных на дисплей
бортового компьютера
Сигнал расхода топлива
Последовательная цепь Автоматическая
коробка передач - Щиток приборов
Сигнальная лампа "Service" (в зависимости
от модификации)
Сигнальная лампа "Stop"
Не используется
Не используется
Сигнальная лампа BABY OK (крепления
детского сиденья)
Сигнальная лампа системы АБС или "масса"
(в зависимости от модификации)
Сигнальная лампа неисправности тормозной
системы или "масса" (в зависимости от
модификации)

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Щиток приборов

83A

83A-13

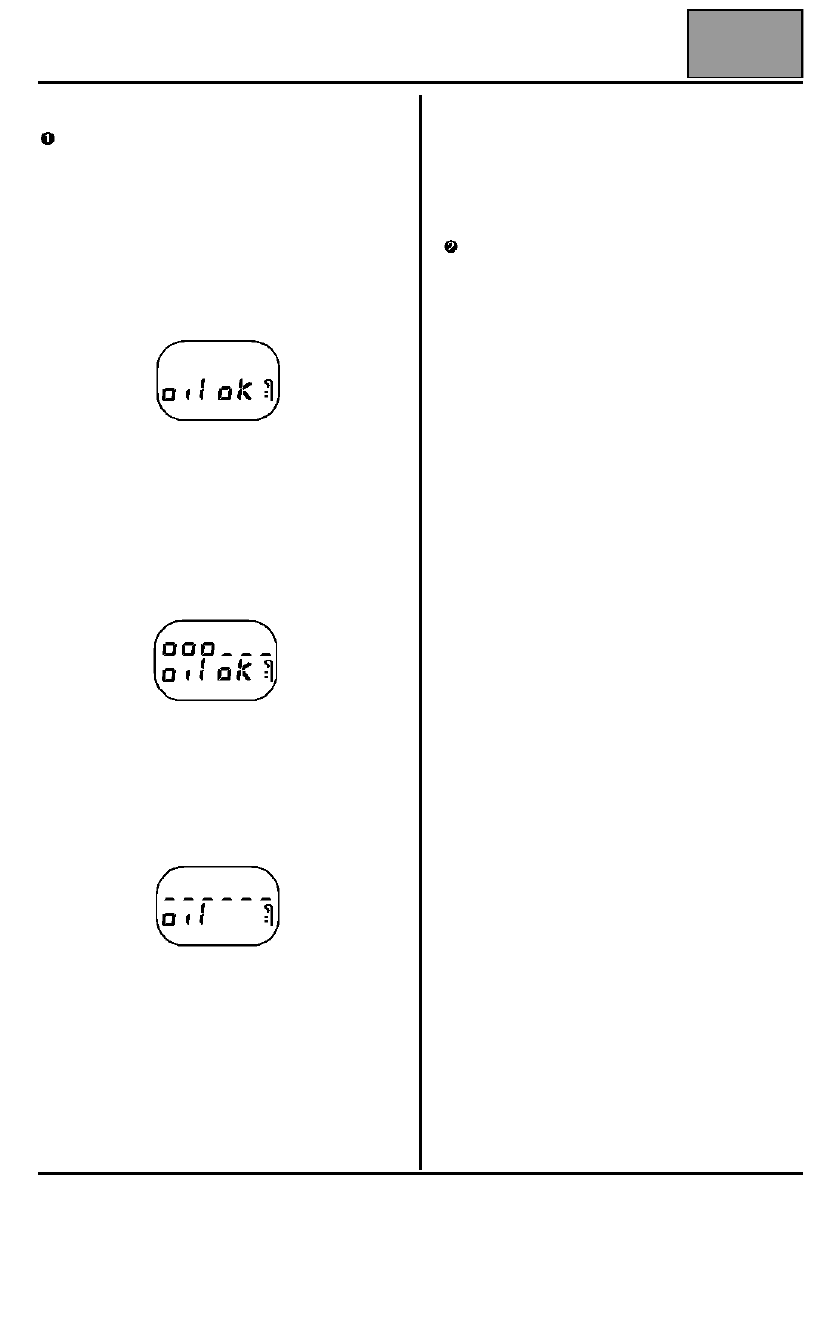

ПРИНЦИП ДЕЙСТВИЯ ДИСПЛЕЯ

  Индикация уровня масла

Индикация при включении зажигания или после
запуска двигателя в течение приблизительно
30 секунд.

Если уровень масла находится в допустимых
пределах: между максимальным и минимальным
уровнями, на дисплее появляется сообщение
"oil ok".

13141a

Если в течение этого времени нажать на кнопку
"ADAC" (вывод данных на дисплей бортового
компьютера) или "RAZ" (обнуление), на дисплее
отображается надпись "oil ok", а затем уровень
масла в виде символов-квадратиков. По мере
снижения уровня масла их количество
уменьшается и они заменяются символами-тире.

13141b

Если при включении зажигания уровень масла
минимальный, символы-тире и надпись "oil"
мигают в течение 30 секунд. Сигнальная лампа
"SERVICE" загорается и не гаснет после запуска
двигателя.

13141c

ПРИМЕЧАНИЕ:

●

при нормальных условиях эксплуатации
измерение уровня масла производится только по
истечении одной минуты после выключения
зажигания; в противном случае на дисплее снова
высветится прежнее значение,

●

при обнаружении неисправности датчика при
включении зажигания на дисплее сразу же
начинается индикация счетчика суммарного
пробега.

●

Изменение уровня масла - нормальное явление.
На него могут влиять различные факторы:
– стоянка автомобиля на уклоне,
– между запуском двигателя и началом

движения прошло слишком мало времени
(особенно, если масло холодное).

  Одометр

Счетчик суммарного пробега

Показания счетчика суммарного пробега
отображаются приблизительно через 30 секунд
после включения зажигания (после отображения
уровня масла). При нажатии на кнопку "ADAC"
(вывод данных на дисплей бортового компьютера)
или "RAZ" (обнуление) время ожидания
сокращается.

Счетчик пробега за поездку

Показания счетчика пробега за поездку
отображаются вместо показаний счетчика
суммарного пробега после кратковременного
нажатия на кнопку "ADAC" (вывод данных на
дисплей бортового компьютера).

Обнуление счетчика производится нажатием на
кнопку "RAZ" (обнуление). Обнуление счетчика
пробега за поездку отличается от обнуления
бортового компьютера.

ПРИМЕЧАНИЕ : Показания счетчиков даются либо
в километрах, либо в милях; для изменения
единицы измерения необходимо заменить щиток
приборов.
