КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83A

83A-3

Особенности автомобилей с подушками
безопасности

Перед снятием узла необходимо пометить
положение контактного диска:
при этом убедитесь, что при снятии колеса
находятся в положении для движения по прямой,
чтобы расположить ленту по центру.

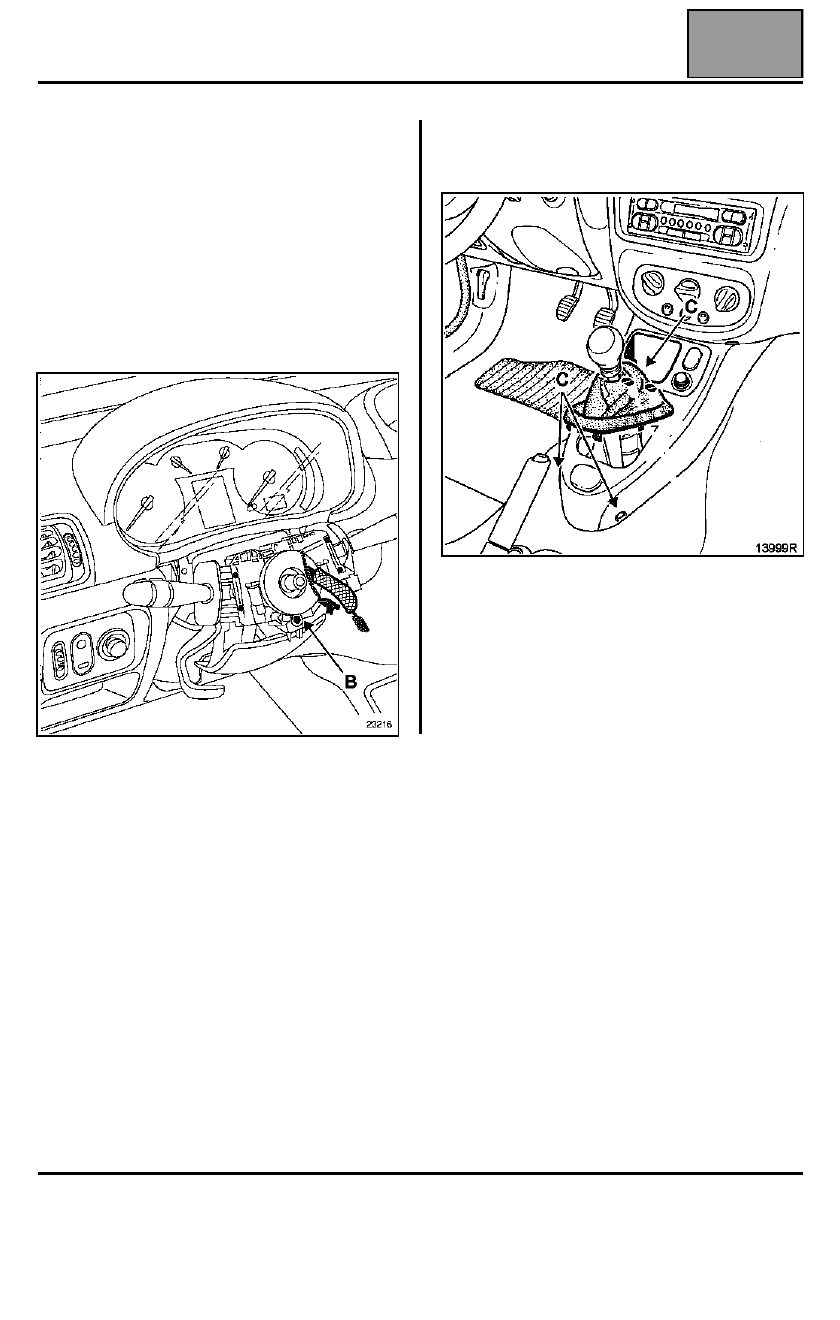

Отверните болт (B), затем резким ударом по
отвертке освободите конусную часть основания
подрулевых переключателей и извлеките рулевую
колонку.

Отожмите пружинные защелки гофрированного
чехла рычага переключения передач и извлеките
пепельницу из гнезда на консоли.

Отверните болты крепления (C).

Отожмите защелки передней части консоли, затем
извлеките консоль.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83A

83A-4

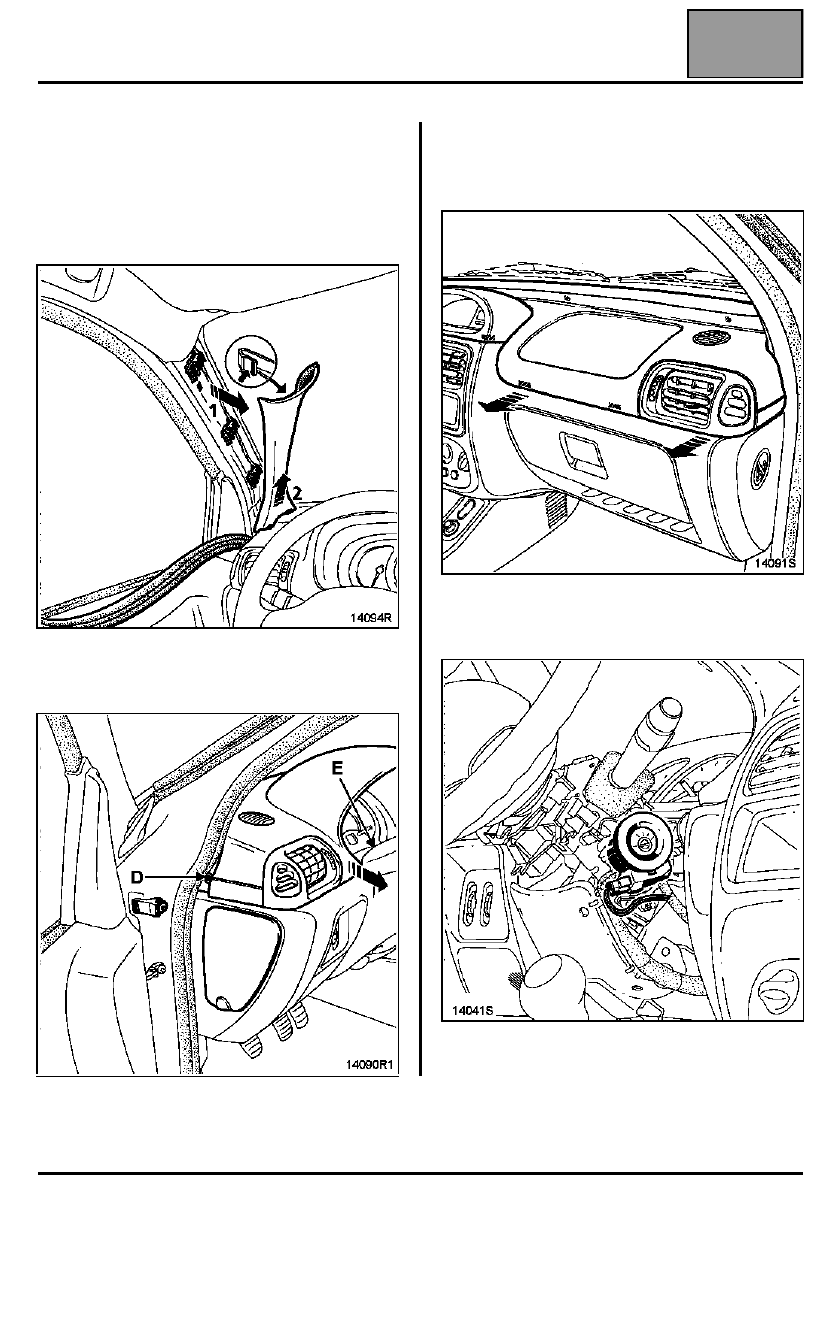

Снимите накладку приборной панели, для этого:
– сначала снимите облицовку стоек проема

ветрового стекла; для этого достаточно
отсоединить облицовку настолько, чтобы можно
было нажать на верхнюю защелку, отклоните
облицовку в направлении (1) и снимите ее
движением по направлению вверх (2),

– выверните два боковых болта (D),
– выверните два винта под щитком приборов (E),

– выверните три винта верхней части приборной

панели (около ветрового стекла) и полностью
снимите верхнюю часть приборной панели, как
это показано на рисунках.

Снимите приемное кольцо системы электронной
противоугонной блокировки запуска двигателя.

ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Ремень привода вспомогательного оборудования

11A

11A-1

111A

ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Ремень привода вспомогательного оборудования

СНЯТИЕ

Установите автомобиль на двухстоечный
подъемник.

Отсоедините аккумуляторную батарею.

Снимите:
– правый передний подкрылок,
– решетку облицовки радиатора,
– правую фару.

Автомобили с кондиционером

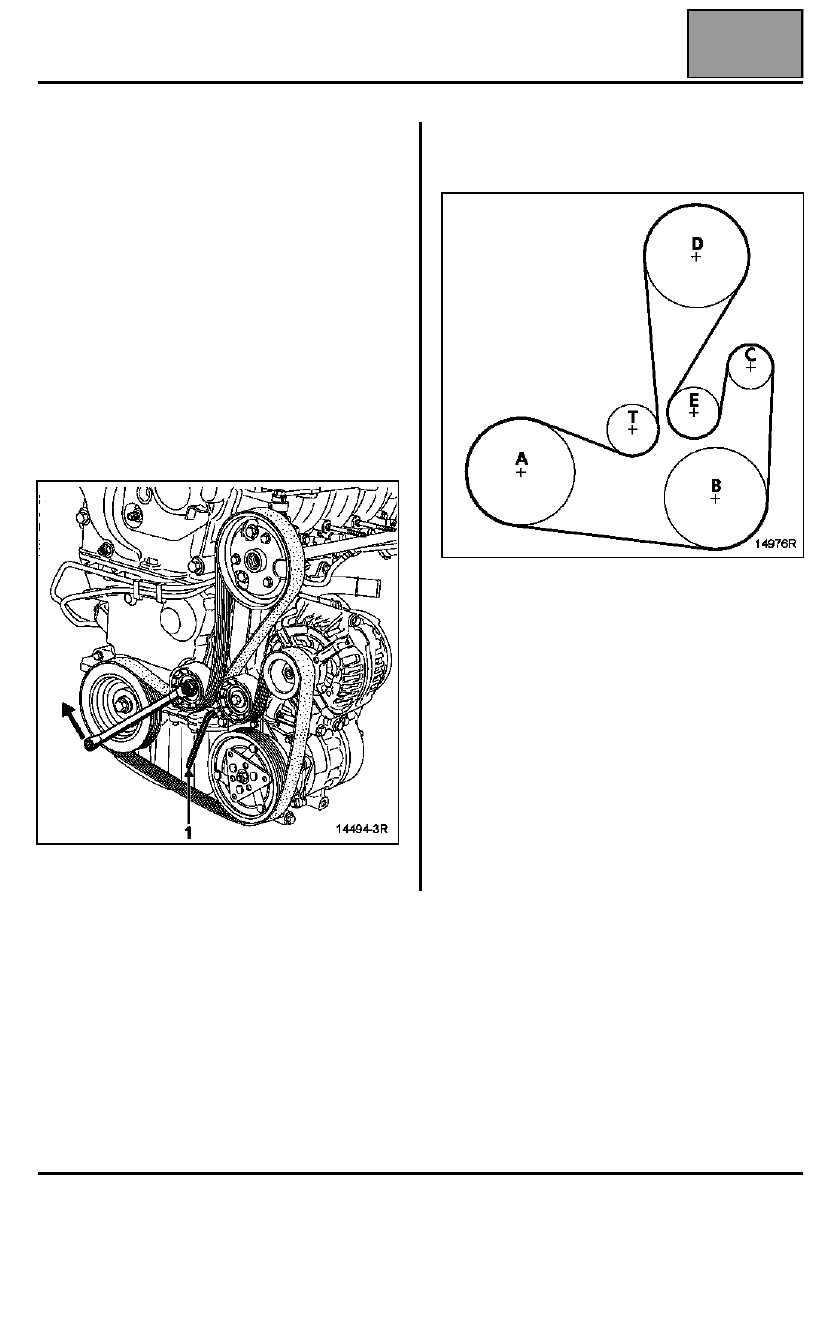

Поверните автоматический натяжитель ремня в
направлении, указанном ниже, с помощью
многогранного торцевого коленчатого ключа на
13 мм. Затяните натяжной ролик с помощью
шестигранного ключа (1) на 6 мм.

РЕМЕНЬ ПРИВОДА ГЕНЕРАТОРА, НАСОСА
ГИДРОУСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ И
КОМПРЕССОРА КОНДИЦИОНЕРА

A

Коленчатый вал

B

Компрессор кондиционера

C

Генератор

D

Насос гидроусилителя рулевого управления

Е Обводной

ролик

T

Автоматический натяжной ролик

Автомобили без кондиционера

(См. главу 07A "Натяжение ремня привода
вспомогательного оборудования").

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83A

83A-5

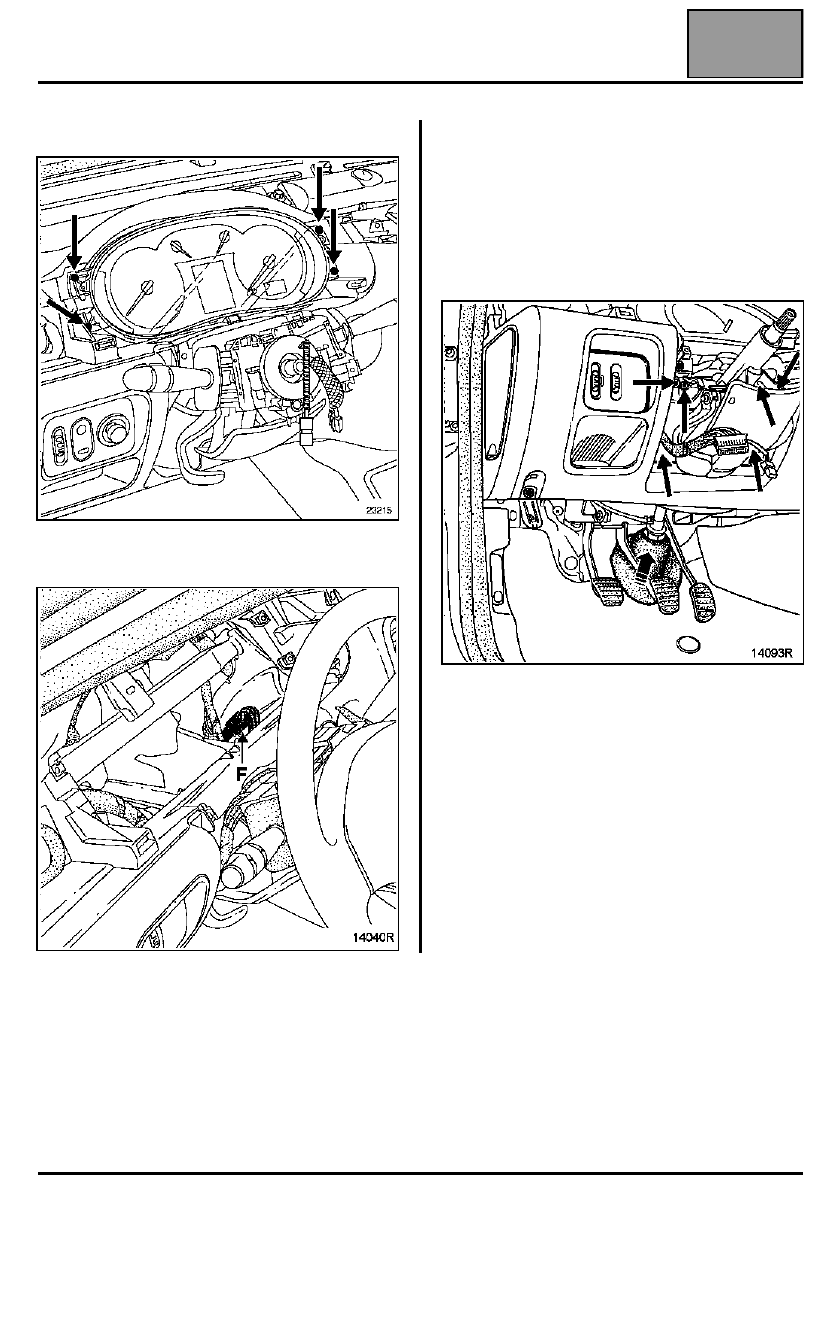

Снимите щиток приборов и разъедините разъемы.

Разъедините разъем (F) замка зажигания.

Со стороны моторного отсека:
– снимите:

●

воздуховод;

●

отверните гайки крепления расширительного
бачка; сместите его, чтобы получить доступ к
вилке карданного шарнира рулевого вала.

Снимите болт клеммного соединения вилки
карданного шарнира рулевого вала.

Выверните шесть болтов крепления рулевой
колонки и потяните защитный чехол щитка
передка.

Снимите рулевую колонку.
