КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83A

83A-6

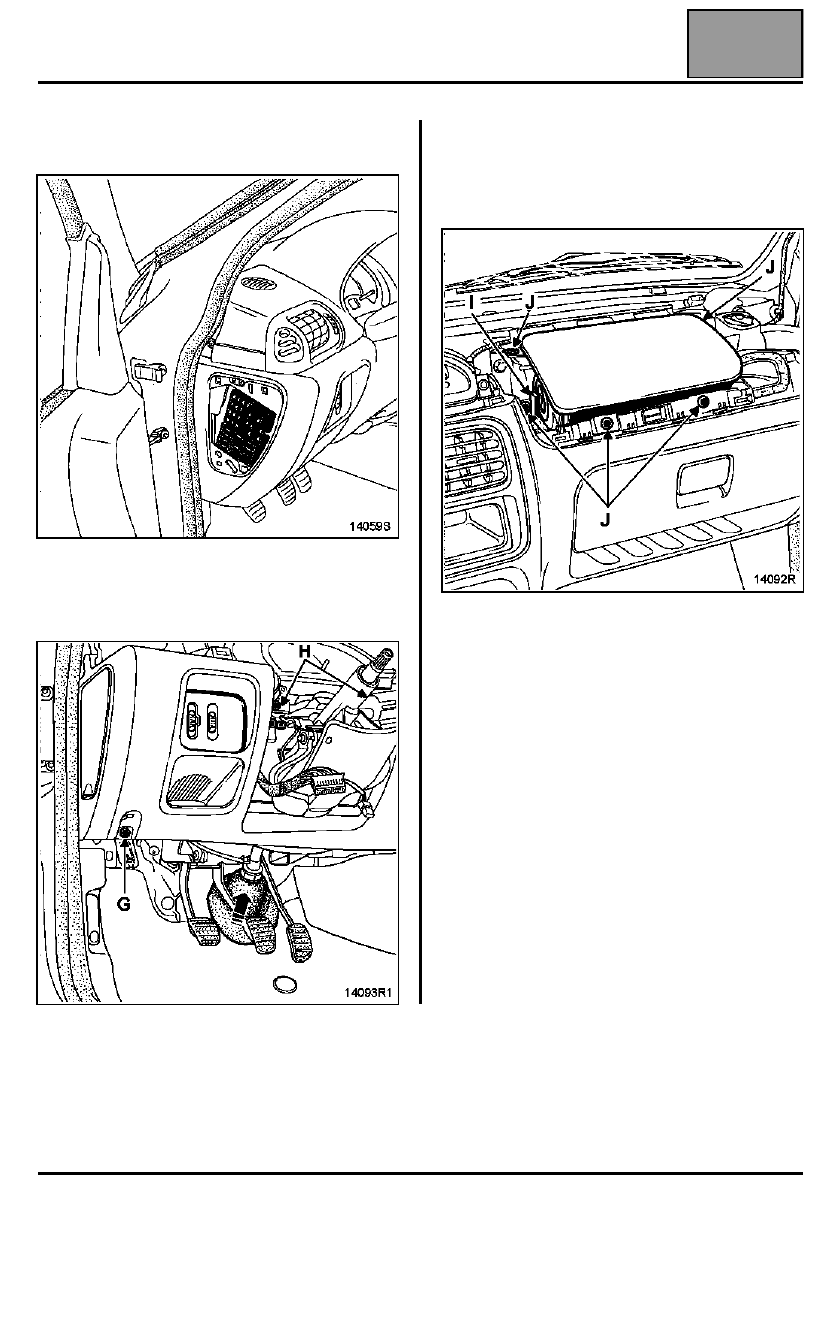

Снимите люк для доступа к блоку
предохранителей.

Снимите:
– нижние болты крепления (G);
– болты крепления (H).

СНЯТИЕ ПОДУШКИ БЕЗОПАСНОСТИ
ПАССАЖИРА (в зависимости от комплектации)

Разъедините разъем (1) и выверните два болта
крепления (J) подушки безопасности.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83A

83A-7

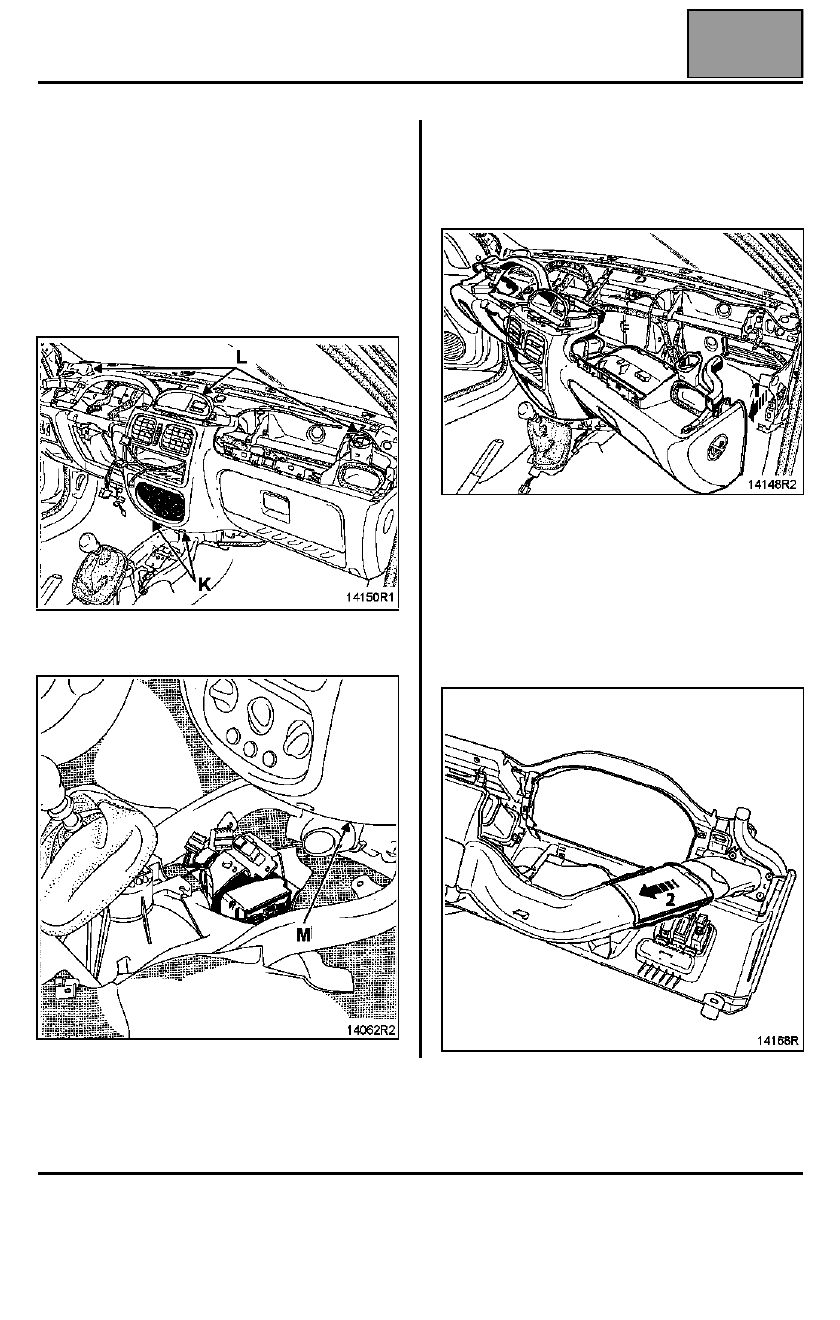

Отверните два болта крепления (K) корпуса панели
управления отоплением и вентиляцией и извлеките
его из гнезда на приборной панели, отжав защелки.

Снимите:
– три верхних болта крепления (L) приборной

панели;

– аудиосистему.

Разъедините разъем питания центрального
дисплея (если он есть).

Выверните болт крепления (M).

Приподнимите приборную панель, чтобы
освободить удерживающие выступы на уровне
болтов крепления (L).

Отведите правый край приборной панели (1).

Сдвиньте патрубок (2), чтобы можно было извлечь
левый край приборной панели.

ПРИМЕЧАНИЕ: патрубок проходит сзади
металлической балки; сдвиньте патрубок, как
показано на рисунке ниже, что позволит
отсоединить приборную панель от воздуховода
отопителя.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83A

83A-8

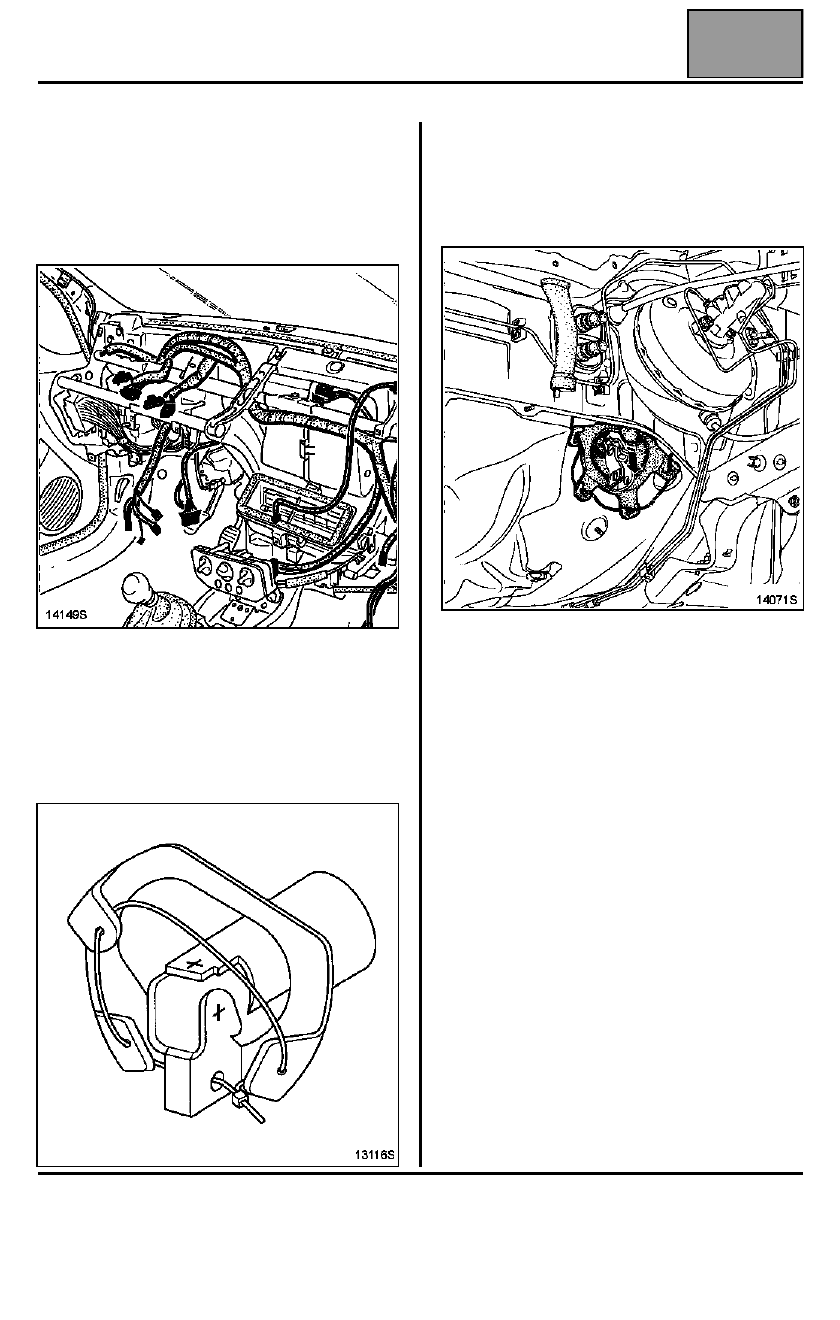

Извлеките приборную панель из салона (вдвоем с
помощником).

ПРИМЕЧАНИЕ: при замене жгута проводов
приборной панели, необходимо укладывать жгут
так, чтобы он проходил под приборной панелью,
как это показано на рисунке ниже.

УСТАНОВКА

Установите на место приборную панель и корпус
панели управления отоплением и вентиляцией.

Установите на место рулевую колонку; при этом
действуйте, как указано ниже.

Переместите гофрированный чехол к щитку
передка, предварительно закрепив шнуром лапки и
вилку карданного шарнира.

Потяните за язычок и перережьте бечевку, чтобы
установить защитный чехол на место.

Остальные детали установите в порядке, обратном
снятию.

Убедитесь в соединении всех разъемов.

ОСОБЕННОСТИ УСТАНОВКИ

Убедитесь, что колеса находятся в положении для
движения по прямой и что контактный диск
расположен по центру (2,5 оборота в каждую
сторону).

Установите узел на рулевую колонку и соедините
все разъемы.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83A

83A-9

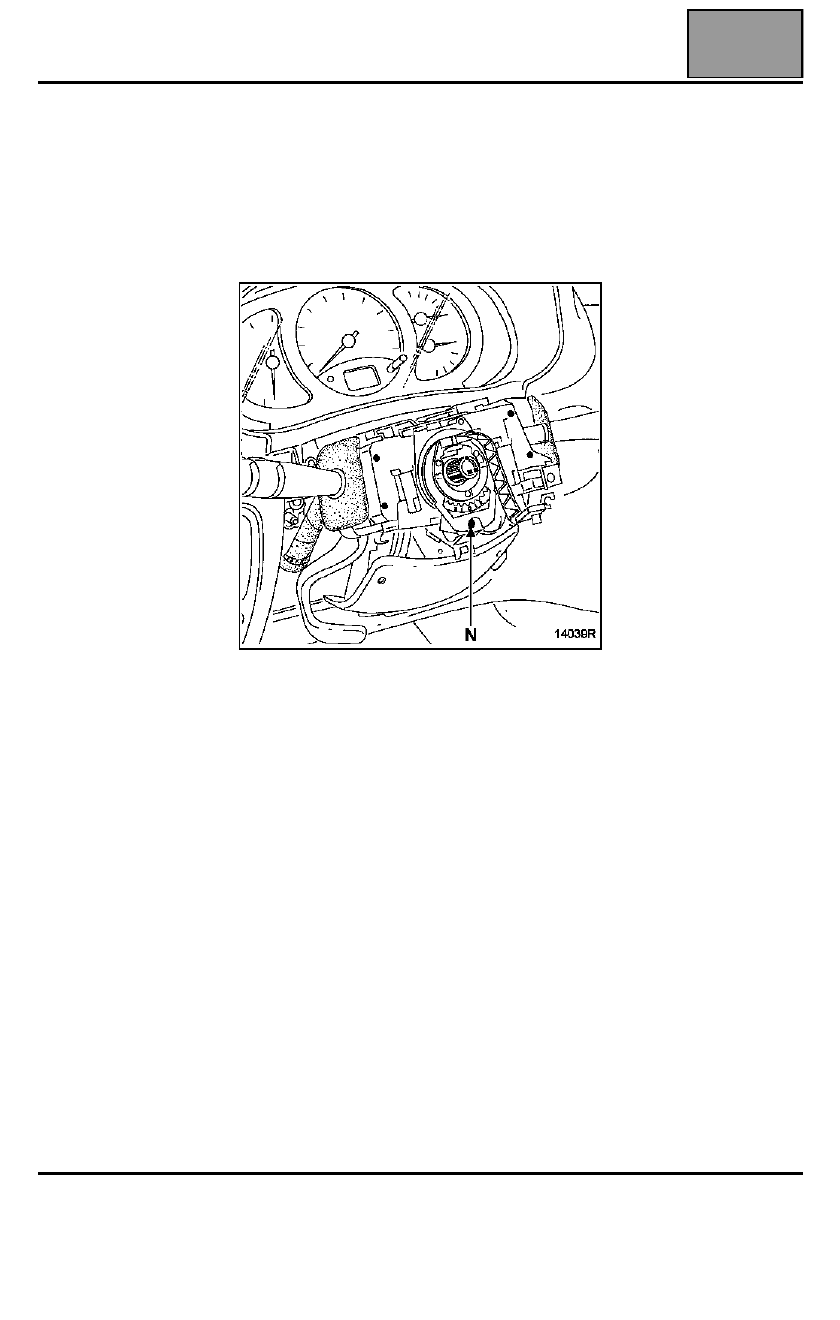

Выполните оставшиеся операции по установке и
затяните болт (N) только после установки кожухов
подрулевых переключателей с тем, чтобы
установить рычажные переключатели без перекоса
относительно щитка приборов и приборной панели.

Для облегчения доступа к болту (N) в нижнем
кожухе имеется прорезь.

После каждого снятия заменяйте болт крепления
рулевого колеса на новый (новый болт имеет
микрокапсулу с клеем).
