ПРИБОРЫ ЗАДНЕГО ОСВЕЩЕНИЯ

Задние фонари

81A

81A-2

Седан

СНЯТИЕ И УСТАНОВКА

Выверните болты крепления в багажном
отделении, затем, действуя снаружи, разъедините
разъем.

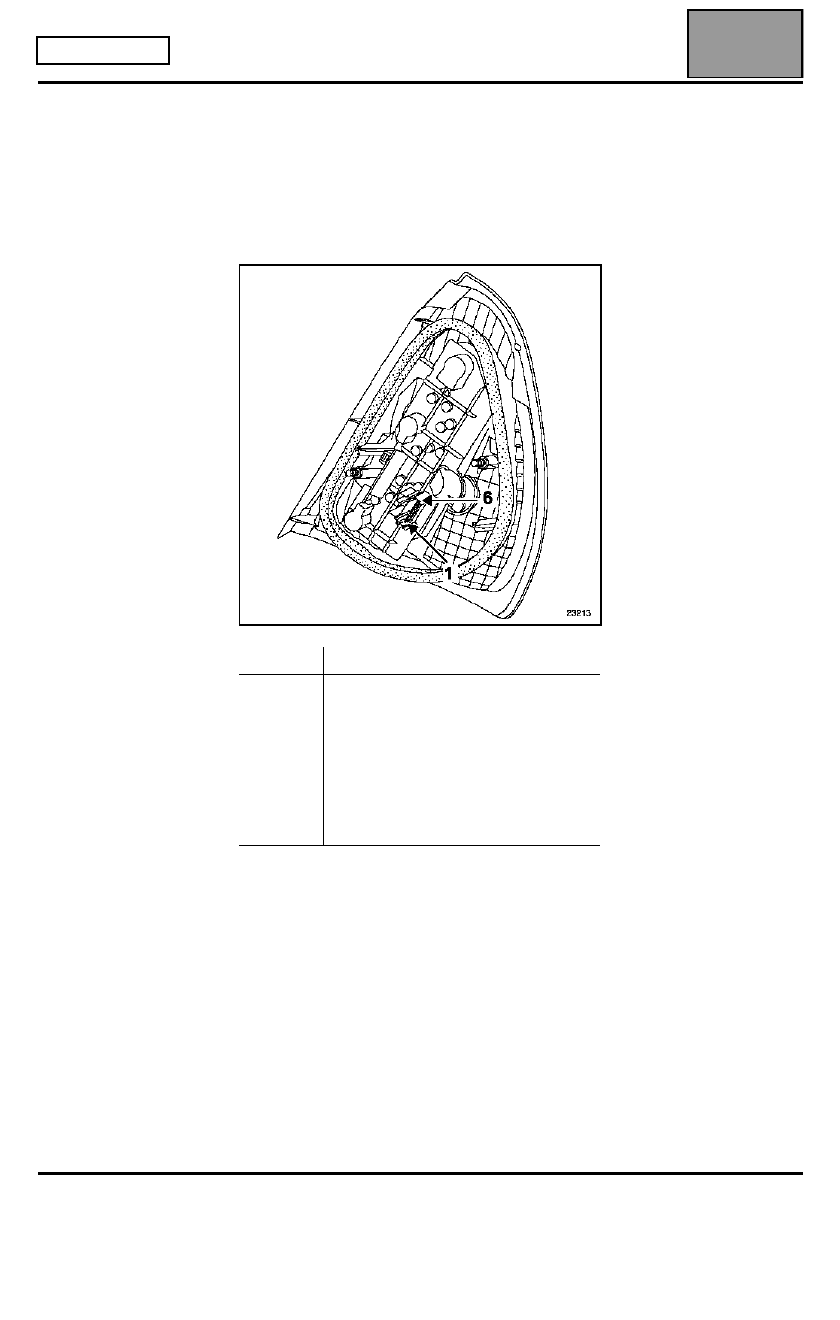

ПОДКЛЮЧЕНИЕ

ПРИМЕЧАНИЕ: номера контактов читаются снизу
вверх.

Контакт

Назначение

1

Противотуманный свет

2

"Масса"

3

Свет заднего хода

4

Габаритный огонь

5

Стоп-сигнал

6

Указатель поворота

ПРИБОРЫ ЗАДНЕГО ОСВЕЩЕНИЯ

Верхний стоп-сигнал

81A

81A-3

Хэтчбек

Верхний стоп-сигнал

СНЯТИЕ И УСТАНОВКА

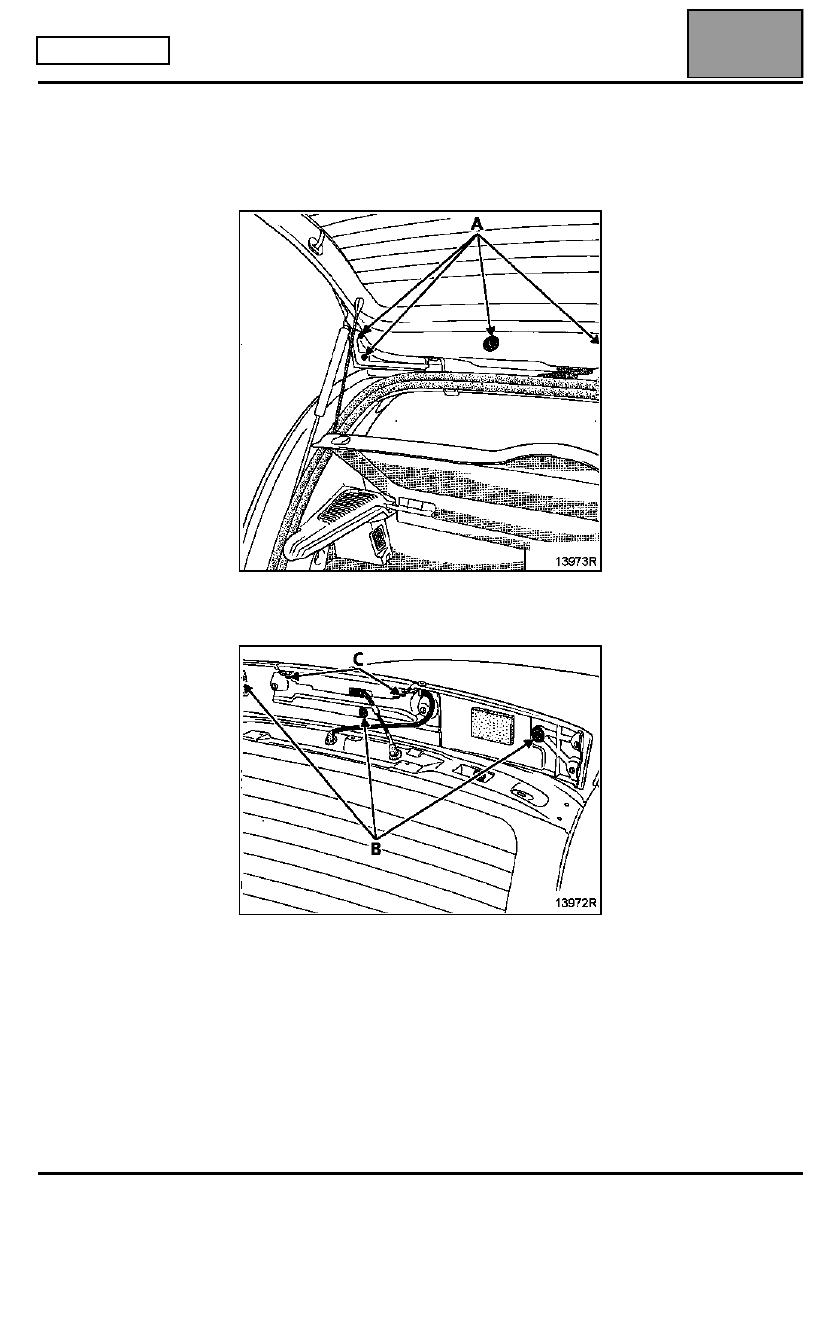

При поднятой двери задка выверните шесть
болтов (A) крепления верхней накладки.

При опущенной двери задка отсоедините верхнюю
накладку (отжав три защелки (B)).

Разъедините разъем и выверните два винта (C)
крепления фонаря.

ПРИМЕЧАНИЕ. Лампы несъемные. В случае
неисправности замените фонарь в сборе.

ПРИБОРЫ ЗАДНЕГО ОСВЕЩЕНИЯ

Верхний стоп-сигнал

81A

81A-4

Седан

СНЯТИЕ И УСТАНОВКА

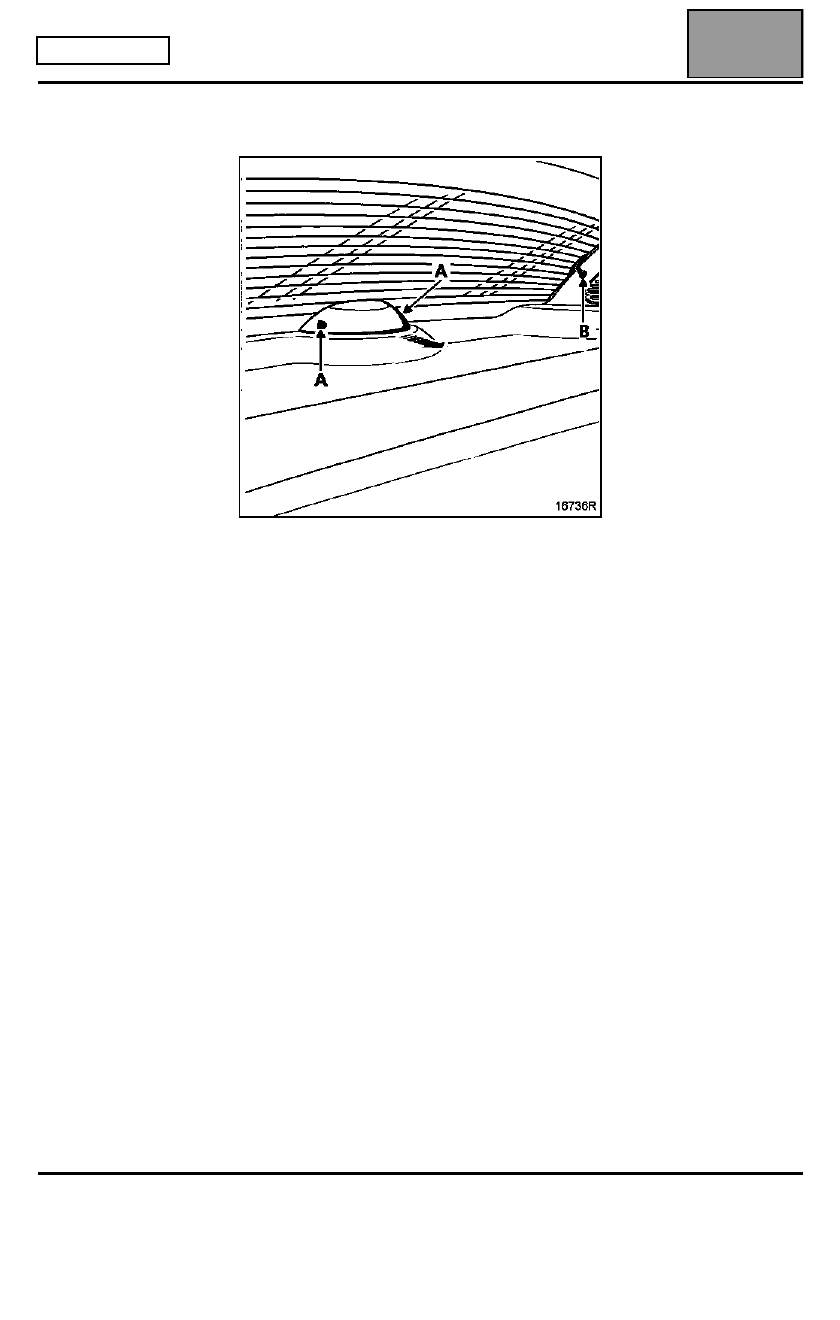

Отожмите защелки крышки третьего стоп-сигнала,
надавив на боковые удерживающие лапки (A) и
сдвиньте ее по направлению к передней части
автомобиля.

ПРИМЕЧАНИЕ: применяется лампа 12 В 21 Вт.

ПРИБОРЫ ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Приборы внутреннего освещения

81B

81B-1

281B

ПРИБОРЫ ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Приборы внутреннего освещения

ПЛАФОН БЕЗ ФОНАРЯ ИНДИВИДУАЛЬНОГО
ОСВЕЩЕНИЯ

СНЯТИЕ И УСТАНОВКА

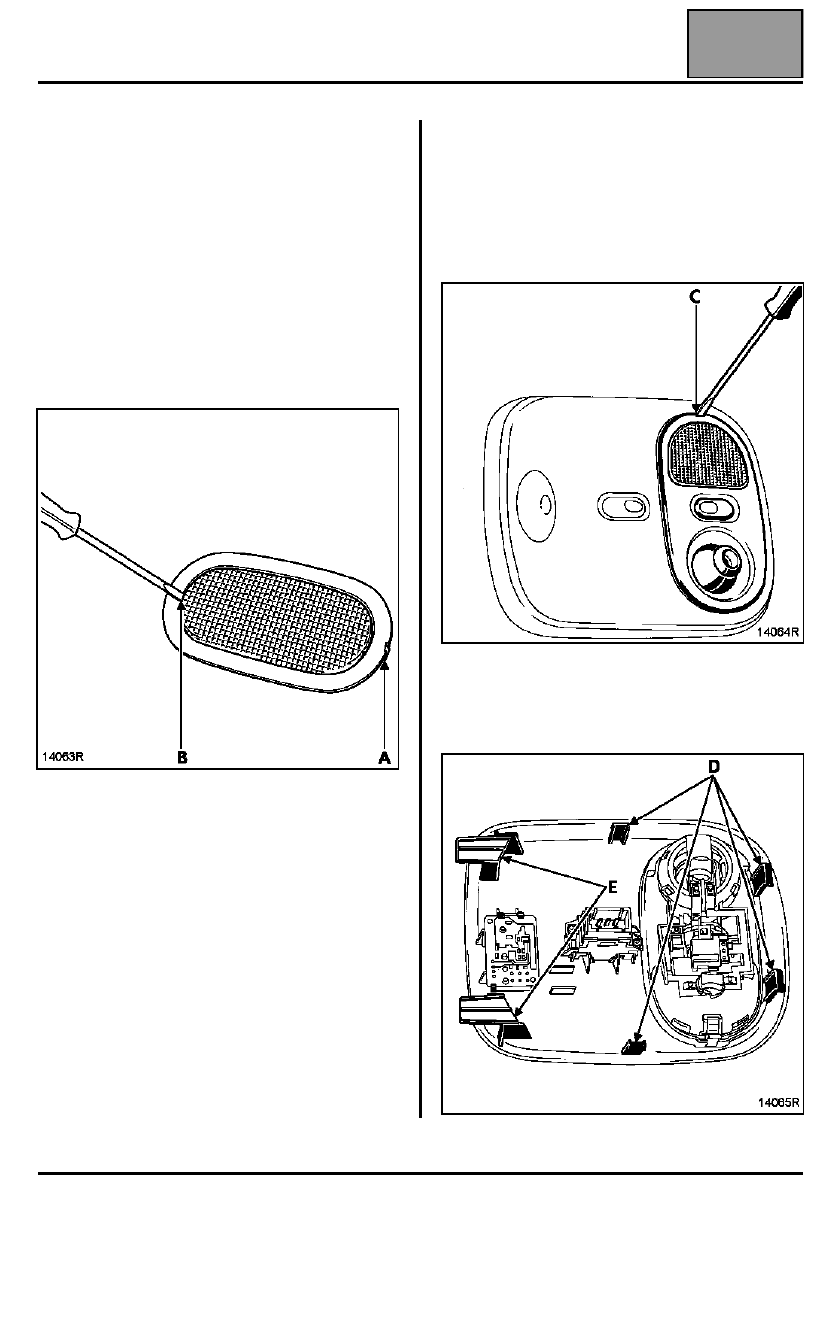

Отсоедините обивку крыши, используя в качестве
рычага небольшую отвертку, вставленную в паз (A),
и разъедините разъем.

Снятие рассеивателя

Для замены лампы отожмите рассеиватель,
используя в качестве рычага небольшую
отвертку (B).

ПЛАФОН С ФОНАРЕМ ИНДИВИДУАЛЬНОГО
ОСВЕЩЕНИЯ

СНЯТИЕ И УСТАНОВКА

Отсоедините кронштейн плафона в сборе,
используя в качестве рычага небольшую отвертку,
вставленную в паз (C), и разъедините разъем.

Снятие консоли плафона

Консоль плафона удерживается в обивке крыши
четырьмя защелками (D) и двумя лапками (E).
