ДВИГАТЕЛЬ В СБОРЕ И ЕГО НИЖНЯЯ ЧАСТЬ

Поддон картера двигателя

10А

10A-12

УСТАНОВКА

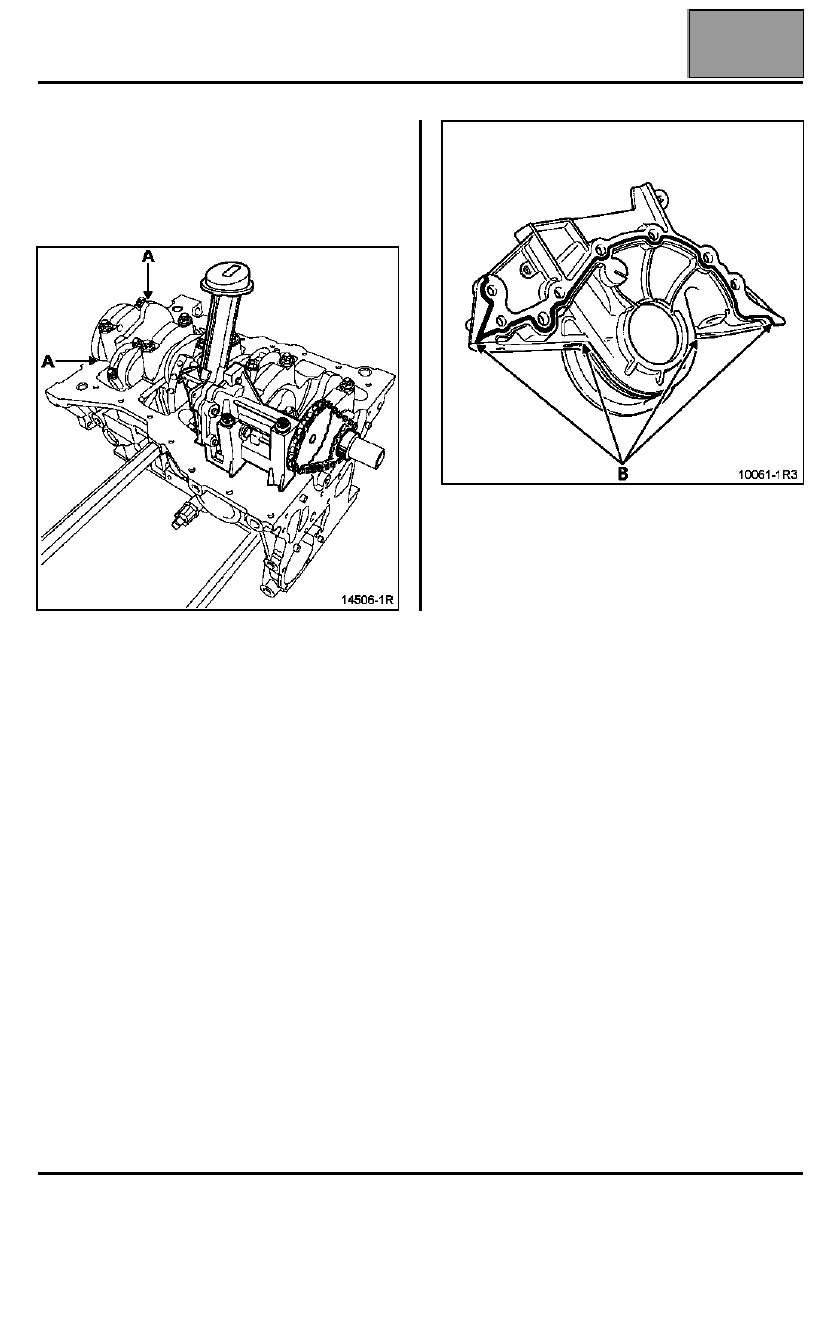

Нанесите небольшое количество состава
RHODORSEAL 5661 в местах (A) по обе стороны
от 1-го коренного подшипника и местах (В)
передней крышки блока цилиндров.

Установите поддон картера с новой прокладкой,
предварительно выполнив усадку прокладки,
затягивая болты крепления поддона моментом
0,8 даН.м, после чего окончательно затяните
болты ("крест-накрест") моментом 1,4 даН.м.

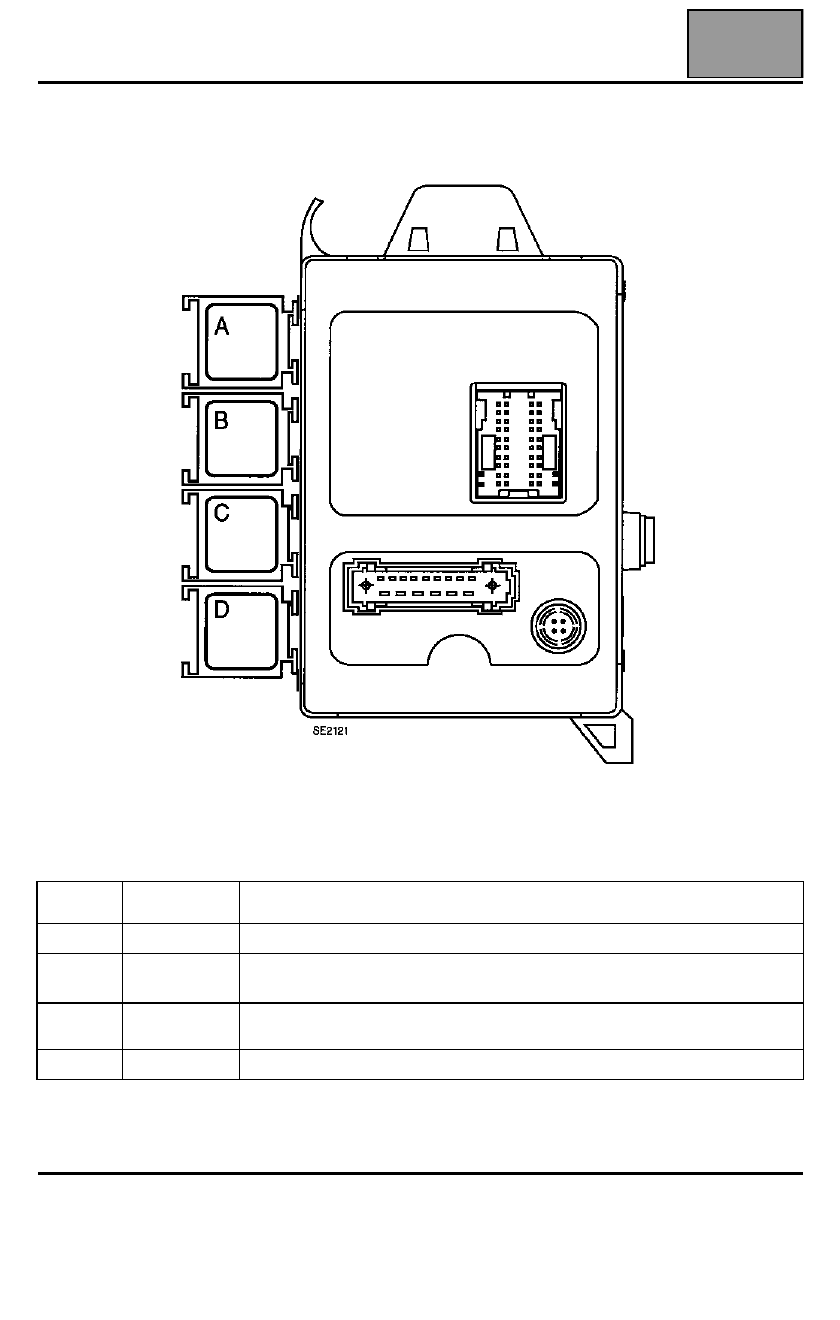

ПРЕДОХРАНИТЕЛИ

Блок плавких предохранителей и реле

81C

81C-1

381C

ПРЕДОХРАНИТЕЛИ

Блок плавких предохранителей и реле

Данный блок расположен в салоне со стороны водителя.

Цепи, защищаемые плавкими предохранителями (в зависимости от уровня комплектации)

№

Символ

Сила

тока

Назначение

F1

UCE

INJECT

30A

Система впрыска топлива

F2

20A

Предохранители потребителей электроэнергии: Наружное зеркало
заднего вида с электроприводом - Лампа освещения багажного
отделения - Аудиосистема - Панель управления кондиционера -
Часы

F3

5A

Сигнальная лампа обогрева заднего стекла

F4

15A

Стоп-сигналы - Центральный замок - Диагностический разъем -
Щиток приборов

ПРЕДОХРАНИТЕЛИ

Блок плавких предохранителей и реле

81C

81C-2

№

Символ

Сила

тока

Назначение

F5

15A

Система впрыска топлива

F6

15A

Лампа света заднего хода

F7

20A

Электродвигатель очистителя ветрового стекла

F8

10A

Ближний свет (правая фара)

F9

10A

Ближний свет (левая фара)

F10

10A

Дальний свет (левая фара)

F11

10A

Правая фара (дальний свет)

F12

15A

Звуковой сигнал

F13

ALARM

10A

Сирена с автономным питанием/Реле звукового сигнала

F14

10A

Левые габаритные огни и освещение салона

F15

10A

Правые габаритные огни и освещение салона

F16

15A

Прикуриватель - Аудиосистема - Часы

F17

30A

Электровентилятор отопителя

F18

UCE
BVA

7,5A

ЭБУ АКП

F19

15A

Задние фонари (лампы противотуманного света)

F20

30A

Электрообогрев заднего стекла

F21

15A

Электродвигатель стеклоочистителя заднего стекла - Панель
управления кондиционера

F22

15A

Подушки безопасности и преднатяжители ремней безопасности

F23

30A

Электростеклоподъемники

F24

10A

ЭБУ АБС

F25

DIAG

10A

Диагностический разъем

F26

30A

Электровентилятор системы кондиционирования воздуха

F27

20A

Питание центрального замка

F28

20A

Противотуманные фары

F29

15A

Питание плафонов освещения салона и электродвигателя
очистителя заднего стекла

F30

20A

Питание ЦЭКБС и указателей поворота

ПРЕДОХРАНИТЕЛИ

Блок плавких предохранителей и реле

81C

81C-3

ПРЕДОХРАНИТЕЛИ

Блок плавких предохранителей и реле

Данный блок расположен в салоне со стороны водителя.

Назначение (в зависимости от цвета метки и уровня комплектации)

Контакт

Цвет метки

Назначение

A Серый

Реле

очистителя заднего стекла

B Прозрачная

метка

Реле противотуманных фар

C

Коричневый

цвет

Реле звукового сигнала

D

Черный Реле обогрева заднего стекла
