Renault Clio. Руководство - часть 148





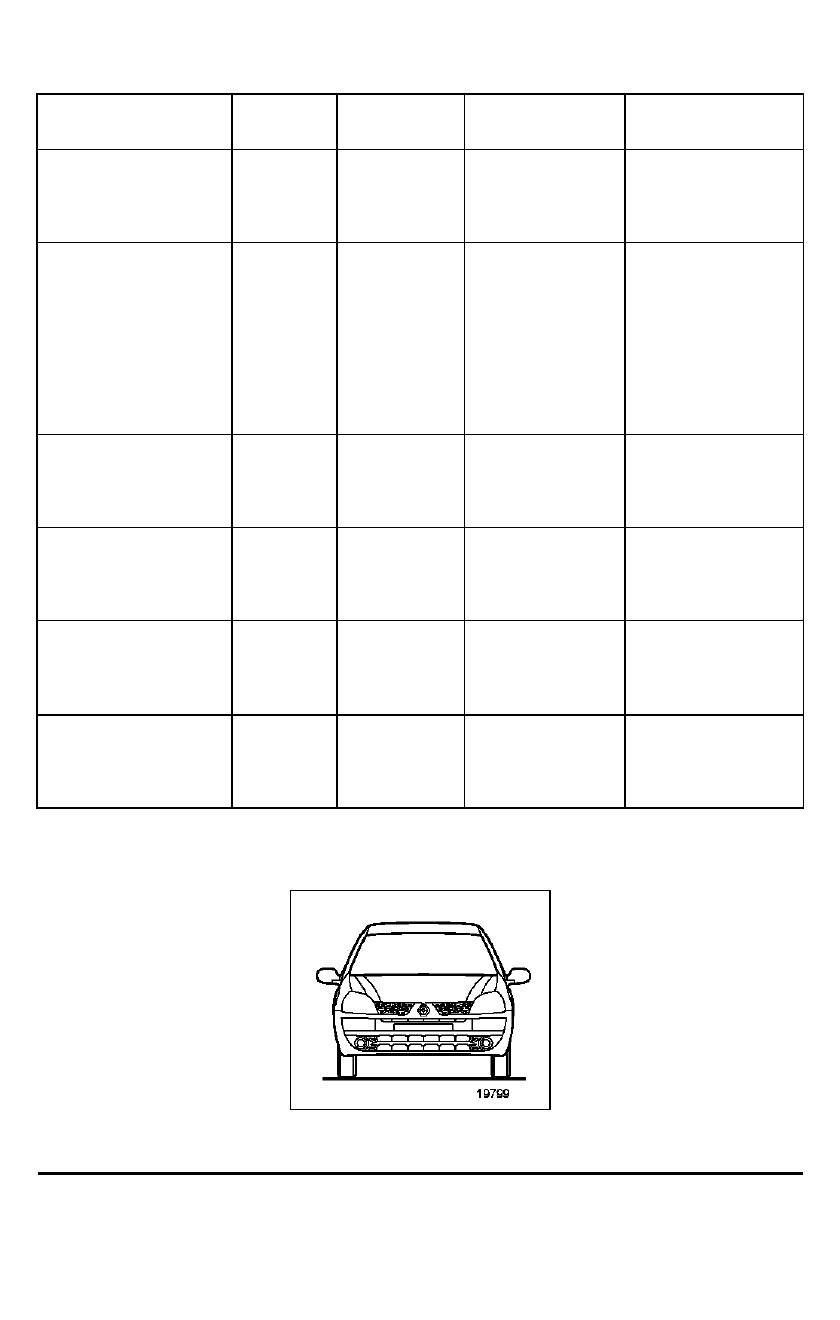

Данное Руководство по ремонту касается перечисленных ниже автомобилей CLIO II фаза 2

(с двигателем 1,6 16V "K4M"):

(1) Производство: страна-производитель.
Буква в скобках обозначает код завода и является первым символом в заводском номере автомобиля,
указанным на идентификационной табличке.

Более подробные сведения по выбору Руководств по ремонту, касающихся семейства CLIO II, приведены в
Технической ноте 3627A.

Автомобиль

Производ-

ство (1)

Технические

характеристики

Рынок поставки

Торговое

наименование

Модификация Турция
- Clio, седан

Турция (R)

Без

мультиплексной

сети

Мировой

"Renault Symbol"

(Россия)

"Renault Clio"

для остальных стран

Модификация PECO
- Clio, седан

Турция (R)

Без

мультиплексной

сети

Центральная
Европа: Венгрия,
Словения,
Словакия, Чехия,
Польша

Греция

Заморские
департаменты и
территории
Франции

"Renault Thalia"

(страны Центральной

Европы и Греция)

"Renault Symbol"

(заморские

департаменты и

территории Франции)

Модификация
Персидский Залив
- Clio, седан

Турция (R)

Без

мультиплексной

сети

Саудовская Аравия,

Бахрейн, Дубаи,

Арабские Эмираты,

Кувейт, Оман, Катар

"Renault Clio"

Модификация Мексика
- Clio, 5-дверный хэтчбек

Мексика

Без

мультиплексной

сети

Мексика

"Renault Clio"

Модификация Колумбия
- Венесуэла
- Clio, 5-дверный хэтчбек
- Clio, седан

Колумбия

(M)

Без

мультиплексной

сети

Колумбия

Венесуэла

"Renault Symbol"

Модификация Mercosur
- Clio, 5-дверный хэтчбек
- Clio, седан

Аргентина

(L)

Бразилия

(J)

Без

мультиплексной

сети

Аргентина

Бразилия

"Renault Clio"

Электрооборудование

Содержание

Стр.

80А

80B

81А

81B

81C

82А

83А

АККУМУЛЯТОРНАЯ БАТАРЕЯ

Особенности

     80A-1

ФАРЫ ГОЛОВНОГО СВЕТА

Блок-фары и указатели поворота     80B-1
Корректор фар

     80B-2

Противотуманные фары

     80B-4

Панель крепления противотуманных
фар

     80B-5

ПРИБОРЫ ЗАДНЕГО
ОСВЕЩЕНИЯ

Задние фонари

     81A-1

Верхний стоп-сигнал

     81A-3

ПРИБОРЫ ВНУТРЕННЕГО
ОСВЕЩЕНИЯ

Плафоны освещения салона

     81B-1

ПРЕДОХРАНИТЕЛИ

Блок предохранителей и реле

     81C-1

СИСТЕМА ЭЛЕКТРОННОЙ
ПРОТИВОУГОННОЙ
БЛОКИРОВКИ ЗАПУСКА
ДВИГАТЕЛЯ

Система электронной противоугонной
блокировки двигателя с
кодированным ключом

     82A-1

КОНТРОЛЬНО-
ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

     83A-1

Щиток приборов

   83A-11

Дисплей

   83A-17

Датчик уровня топлива

   83A-18

Стр.

84А

85А

86А

87B

88C

ОРГАНЫ УПРАВЛЕНИЯ -
СИГНАЛИЗАЦИЯ

Основание подрулевых
переключателей - Контактный диск
под рулевым колесом

     84A-1

Переключатель стеклоочистителя     84A-3
Переключатель наружного
освещения

     84A-4

Выключатели электрических
стеклоподъемников

     84A-5

Выключатель центрального замка    84A-6
Выключатель аварийной
сигнализации

     84A-7

Наружные зеркала заднего вида      84A-8
Переключатель наружных зеркал
заднего вида

     84A-9

Датчик наружной температуры

   84A-10

СТЕКЛООЧИСТИТЕЛИ

Очиститель ветрового стекла

     85A-1

Стеклоомыватель

     85A-3

Очиститель заднего стекла

     85A-4

АУДИОСИСТЕМА

Аудиосистема

     86A-1

ПДУ аудиосистемы на рулевом
колесе

     86A-6

Дисплей

     86A-7

Диагностика аудиосистемы:
Алгоритм поиска неисправностей      86A-8

ЦЕНТРАЛЬНЫЙ ЭЛЕКТРОННЫЙ

КОММУТАЦИОННЫЙ БЛОК

ЦЭКБС

     87B-1

ПОДУШКИ БЕЗОПАСНОСТИ И
ПРЕДНАТЯЖИТЕЛИ РЕМНЕЙ

БЕЗОПАСНОСТИ

Общие сведения

     88C-1

ЭБУ подушек безопасности

     88C-6

Фронтальная подушка безопасности
водителя

   88C-12

Фронтальная подушка безопасности
пассажира

   88C-13

Процедура обезвреживания

   88C-17

АККУМУЛЯТОРНАЯ БАТАРЕЯ

Особенности

80A

80A-1

180A

АККУМУЛЯТОРНАЯ БАТАРЕЯ

Особенности

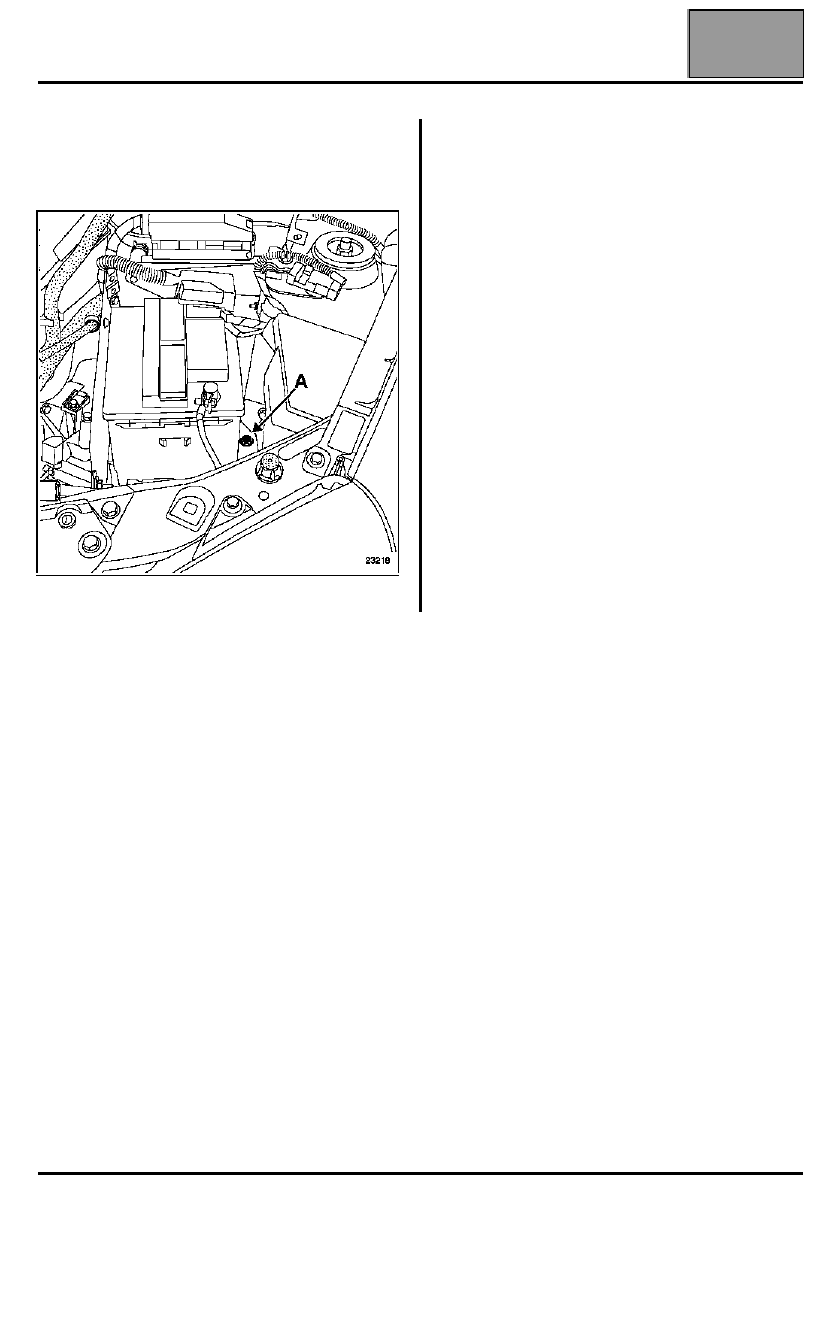

СНЯТИЕ

Отсоедините провода от клемм аккумуляторной
батареи, начиная с минусовой клеммы.

Отверните крепежный болт (A).

УСТАНОВКА

При установке или при каждом отключении
аккумуляторной батареи может понадобиться
выполнить несколько простых операций по
программированию (без использования
диагностического прибора) для обеспечения
нормальной работы автомобиля:

установить время на часах;

ввести четырехзначный код аудиосистемы (с
помощью кнопок дистанционного управления на
рулевом колесе);

АККУМУЛЯТОРНАЯ БАТАРЕЯ

Особенности

80A

80A-2

A - ПРОВЕРКА

Следует проверить и убедиться в том, что:

на корпусе и крышке аккумуляторной батареи
отсутствуют трещины и следы повреждений;

на верхней части аккумуляторной батареи
отсутствуют следы загрязнений;

клеммы находятся в исправном состоянии.

Необходимо:

убедиться в отсутствии солевых отложений
(сульфатации) на клеммах;

при необходимости зачистить и смазать клеммы;

проверьте надежность затяжки гаек
наконечников проводов на клеммах. При плохом
контакте между наконечниками проводов и
клеммами могут произойти отказы в запуске
двигателя и снизится эффективность зарядки
аккумуляторной батареи. Кроме того, при
ненадежном контакте происходит искрение, что
может привести к взрыву аккумуляторной
батареи (момент затяжки 1,2 даН.м),

проверить уровень электролита.

Для аккумуляторных батарей со съемными
пробками:

снимите крышку вручную или с помощью какого-
либо инструмента (например жесткого шпателя);

убедитесь, что уровень электролита во всех
элементах выше сепараторов (приблизительно
на 1,5 см),

при необходимости долейте в аккумуляторную
батарею дистиллированную воду.

ПРИМЕЧАНИЕ: некоторые аккумуляторные
батареи имеют полупрозрачный корпус, что
позволяет контролировать уровень электролита.
Ни в коем случае не доливайте в аккумуляторную
батарею электролит, кислоту или другие жидкости.
