СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Соединительные топливопроводы

62A

62A-13

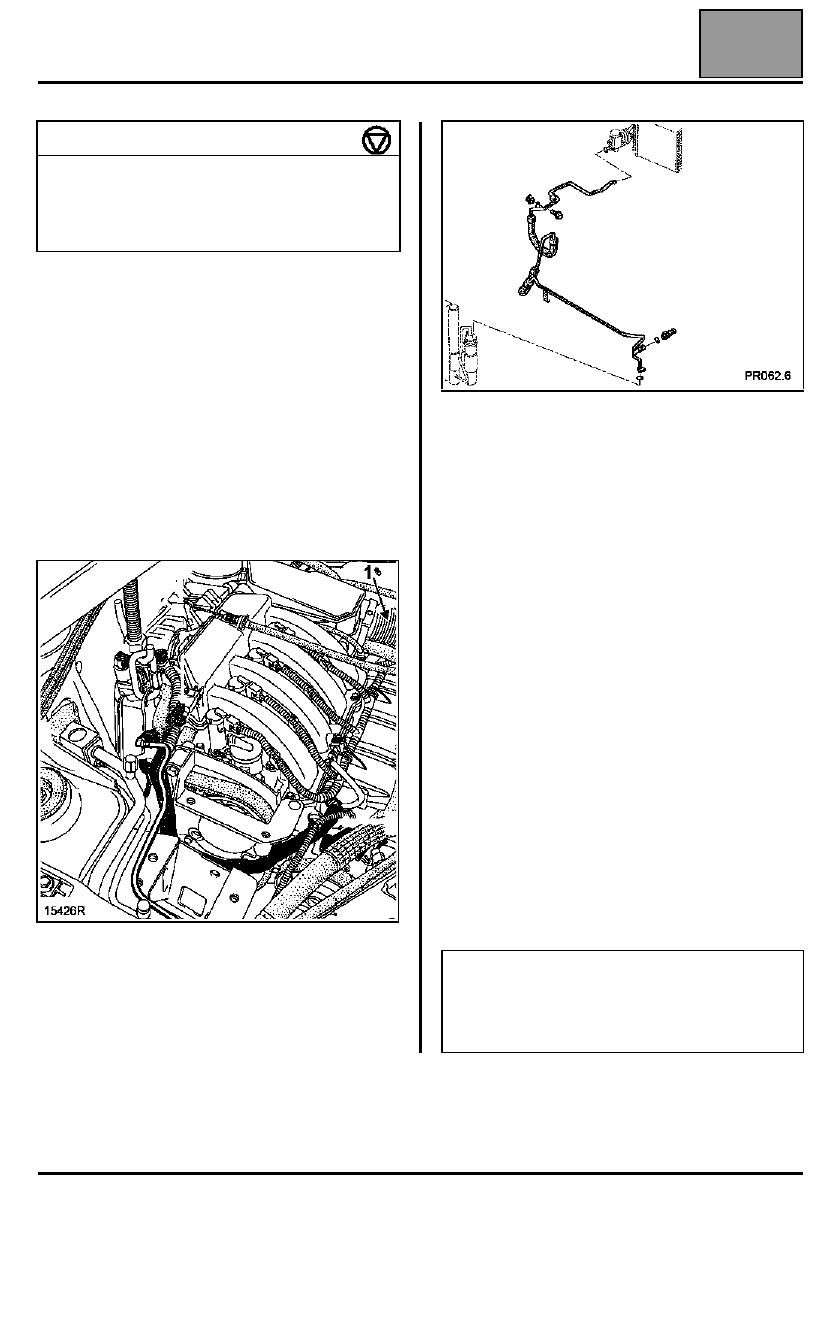

ТРУБОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ МЕЖДУ
РЕСИВЕРОМ-ОСУШИТЕЛЕМ И РЕДУКТОРОМ

СНЯТИЕ

Слейте из холодильного контура хладагент R134a
при помощи заправочной станции.

Отсоедините аккумуляторную батарею.

Снимите:
– передний бампер (см. соответствующую главу),
– переднюю поперечину (см. главу 62A

"Конденсор").

Выведите воздушный патрубок (1) из кронштейна,
чтобы получить доступ к разъему датчика
давления.

Разъедините разъем датчика давления.

Отверните болт крепления к редуктору.

Установите заглушки на отверстия редуктора и
трубопровод, чтобы избежать попадания влаги в
систему.

Отверните болт крепления на ресивере-
осушителе.

Установите заглушки на отверстия компрессора и
трубопровод, чтобы избежать попадания влаги в
систему.

Отсоедините трубопровод от его креплений.

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

Убедитесь в том, что уплотнительные прокладки в
хорошем состоянии и смажьте их перед установкой
маслом P.A.G. SP 10.

При замене какого-либо трубопровода долейте
10 мл масла SP 10, а в случае разрыва
трубопровода (сопровождается быстрой утечкой)
долейте 100 мл масла.

МОМЕНТЫ ЗАТЯЖКИ, даН.м

Гайка крепления трубопроводов к
редуктору 0,8

Болты крепления трубопроводов к
ресиверу-осушителю

0,8

ВАЖНОЕ ЗАМЕЧАНИЕ: после подключения
аккумуляторной батареи для обеспечения
нормальной работы автомобиля выполните
необходимое программирование
(см. соответствующую главу).

ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ САЛОНА

Датчик давления хладагента

62A

62A-14

ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ САЛОНА

Датчик давления хладагента

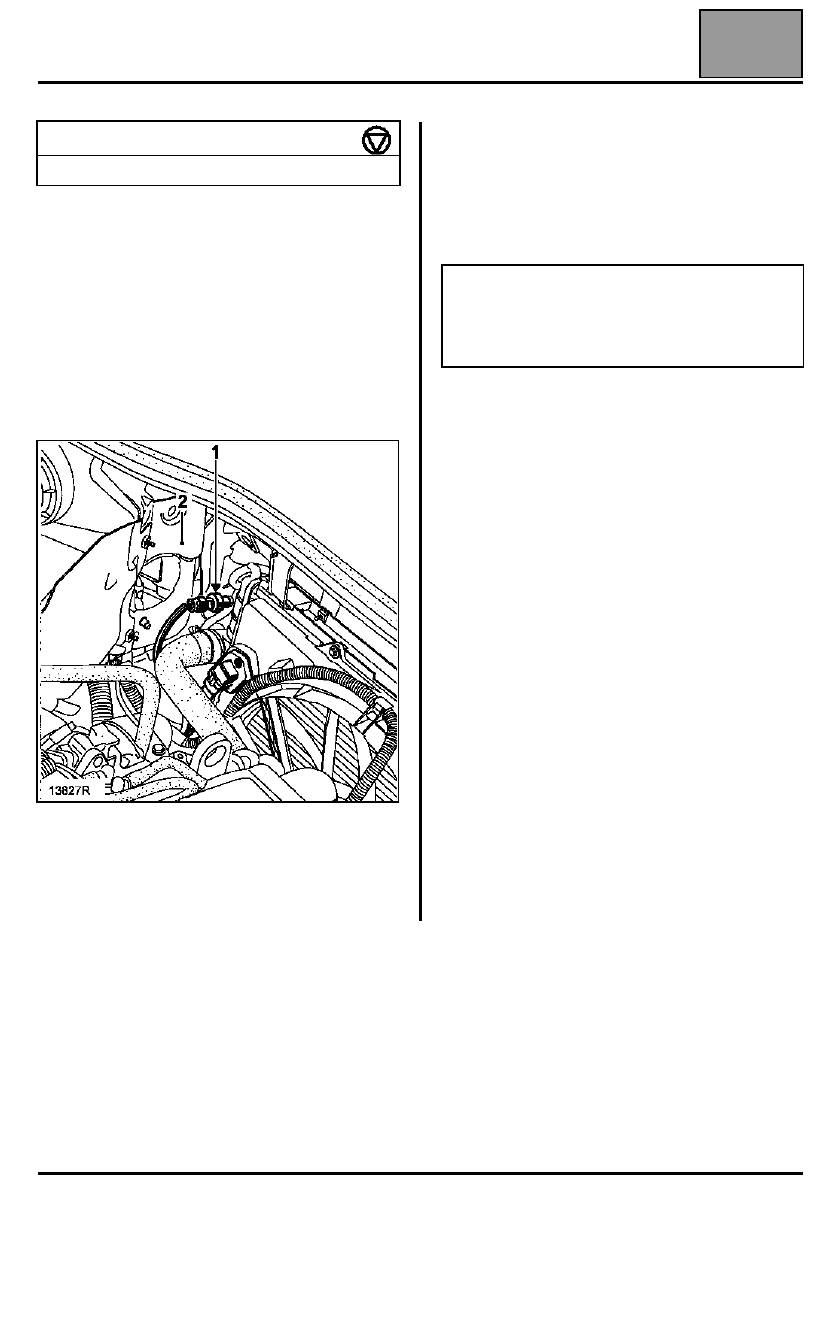

СНЯТИЕ

Отсоедините аккумуляторную батарею.

Датчик давления (1) расположен со стороны
конденсора на трубопроводе высокого давления
между редуктором и ресивером-осушителем.

Выведите воздушный патрубок из кронштейна (2)
чтобы получить доступ к разъему датчика
давления.

Разъедините разъем датчика давления.

Снимите датчик давления.

ПРИМЕЧАНИЕ: эта операция может проводиться
без слива хладагента.

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

Проверьте состояние прокладок датчика давления,
смажьте их маслом P.A.G. SP 10.

МОМЕНТ ЗАТЯЖКИ, даН.м

Датчик давления хладагента

0,8

ВАЖНОЕ ЗАМЕЧАНИЕ: после подключения
аккумуляторной батареи для обеспечения
нормальной работы автомобиля выполните
необходимое программирование
(см. соответствующую главу).

ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ САЛОНА

Блок резисторов

62A

62A-15

Блок резисторов

СНЯТИЕ

Отсоедините аккумуляторную батарею.

Снимите:
– решетку правой ниши воздухозабора,
– экран решетки,
– колодки проводов,
– четыре крепежных болта.

Извлеките блок резисторов.

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

ВАЖНОЕ ЗАМЕЧАНИЕ: после подключения
аккумуляторной батареи для обеспечения
нормальной работы автомобиля выполните
необходимое программирование
(см. соответствующую главу).
