ДВИГАТЕЛЬ В СБОРЕ И ЕГО НИЖНЯЯ ЧАСТЬ

Силовой агрегат

10А

10A-8

Вставьте прокладку между коробкой передач и
подрамником.

Снимите:

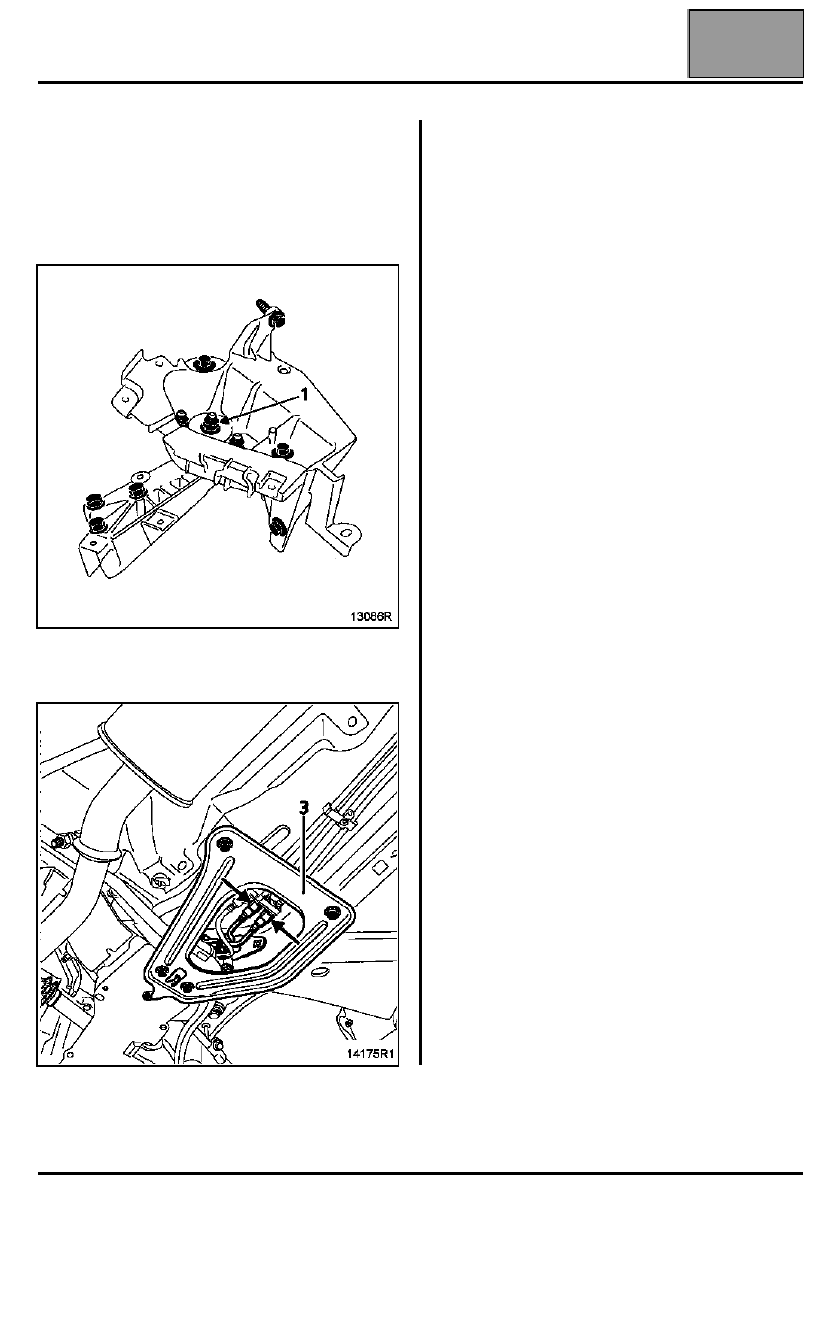

– гайку (1), затем бронзовой выколоткой выбейте

шпильку крепления опоры маятниковой подвески
двигателя,

– стяжки (3),
– трубопроводы подвода и отвода топлива.

Опустите мост до соприкосновения с подрамника с
приспособлением Mot. 1390.

Отверните болты крепления подрамника и
выведите силовой агрегат из моторного отсека
путем подъема кузова.

ПРИМЕЧАНИЕ: перед выполнением работ,
требующих отсоединения друг от друга двигателя,
коробки передач и подрамника отметьте
положение приспособления Mot. 1159 на
подрамнике.

Отопление и вентиляция, кондиционер

Содержание

Стр.

61A

62A

ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ
САЛОНА

Панель управления

  61A-1

Тросы привода заслонок

  61A-2

Фильтр системы вентиляции салона

  61A-3

Электровентилятор



61A-4

Воздухораспределительный блок

  61A-5

Радиатор отопителя

  61A-8

СИСТЕМА КОНДИЦИОНИРОВАНИЯ
ВОЗДУХА

Общие сведения

  62A-1

Испаритель

  62A-3

Вентилятор нагнетания воздуха

  62A-5

Компрессор

62A-6

Конденсор

  62A-7

Редуктор

  62A-8

Ресивер-осушитель

  62A-9

Соединительные трубопроводы

62A-11

Датчик давления

62A-14

Блок резисторов

62A-15

ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ САЛОНА

Панель управления

61A

61A-1

161A

ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ САЛОНА

Панель управления

СНЯТИЕ

Отсоедините аккумуляторную батарею.

Снимите:
– пепельницу,
– центральную консоль,

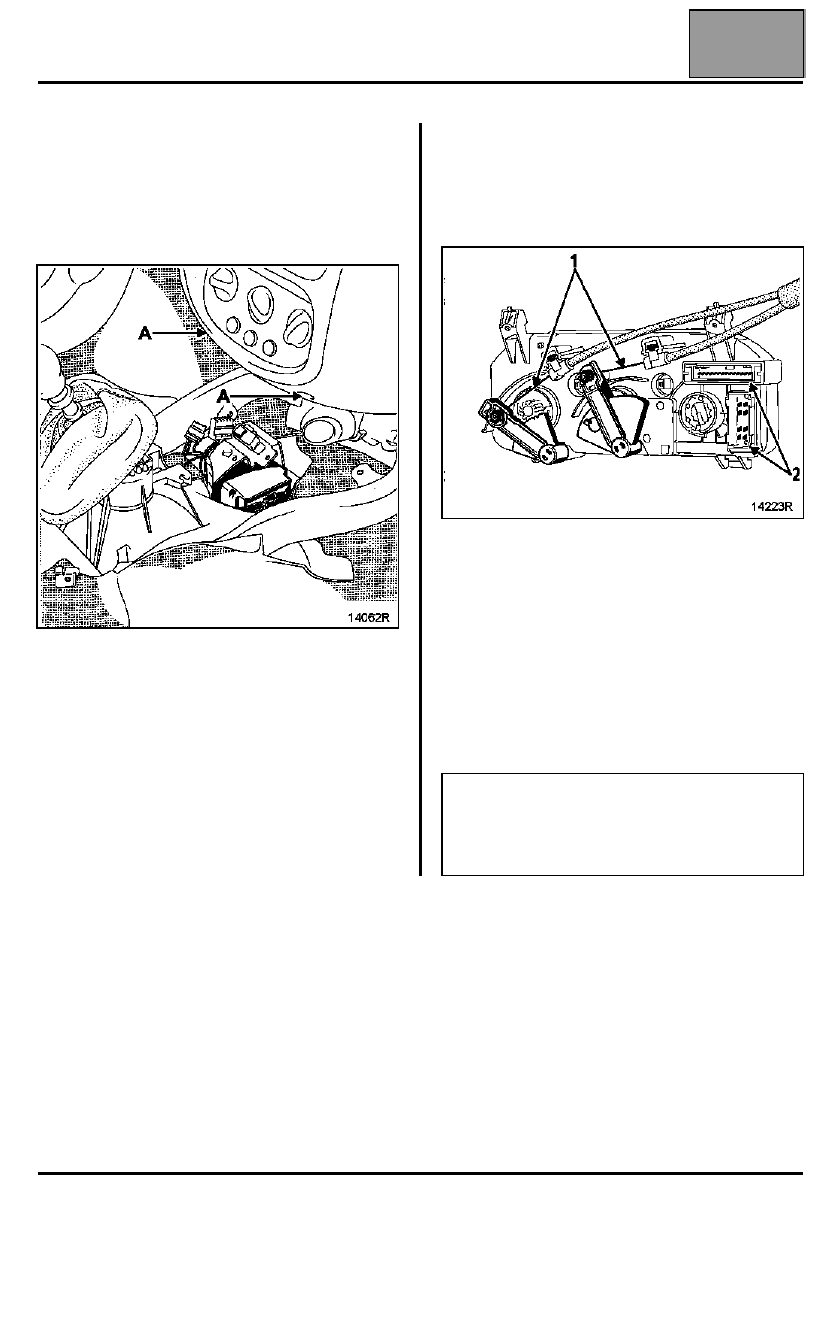

– два болта крепления (A) панели управления к

приборной панели.

Отсоедините:
– тросы (1) от панели управления,
– разъедините разъемы (2) на панели управления,
– тросы привода от рычагов поворачивающих

механизмов на воздухораспределительном
блоке.

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

Проверьте правильность установки панели
управления по центрирующим выступам.

Проверьте регулировку тросов привода заслонок
распределения и смешения воздушных потоков
(см. главу 61 "Тросы привода заслонок").

ВАЖНОЕ ЗАМЕЧАНИЕ: после подключения
аккумуляторной батареи для обеспечения
нормальной работы автомобиля выполните
необходимое программирование (см.
соответствующую главу).

ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ САЛОНА

Тросы привода заслонок

61A

61A-2

Тросы привода заслонок

СНЯТИЕ

Снять тросы привода можно, не снимая приборную
панель.

Снимите:
– пепельницу,
– центральную консоль,
– панель управления и соответствующий трос.

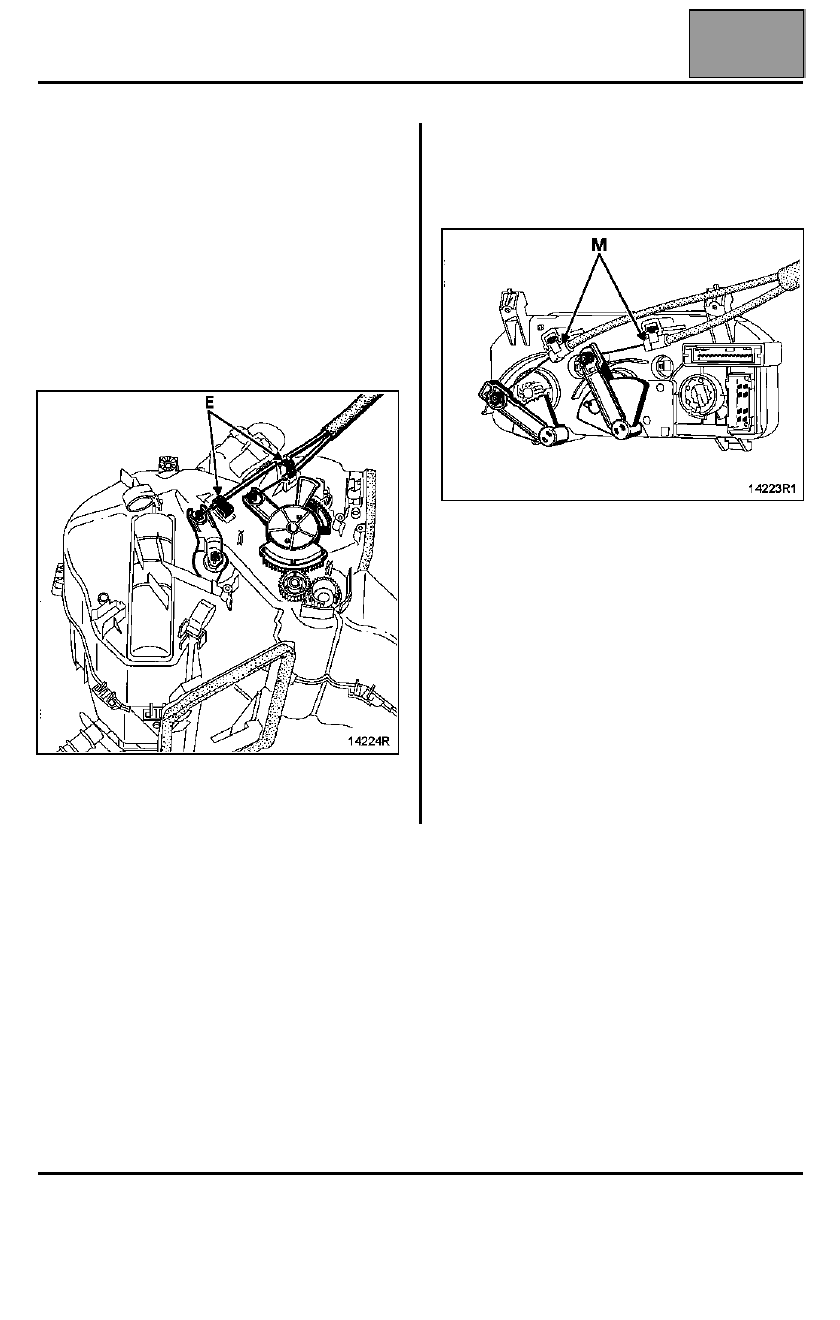

В правой нижней части салона автомобиля

Снимите держатели (E).

УСТАНОВКА

Присоедините тросы к панели управления.

Установите стопоры оболочек тросов (M).

РЕГУЛИРОВКА

Установите поворотный регулятор панели
управления и соответствующую заслонку в крайнее
положение.

Соедините трос с заслонкой распределительного
блока.

Установите держатели (E).

Проверьте функционирование привода. Установите
панель управления на приборную панель.

Поставьте на место центральную консоль.
