ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ САЛОНА

Фильтр системы вентиляции салона

61A

61A-3

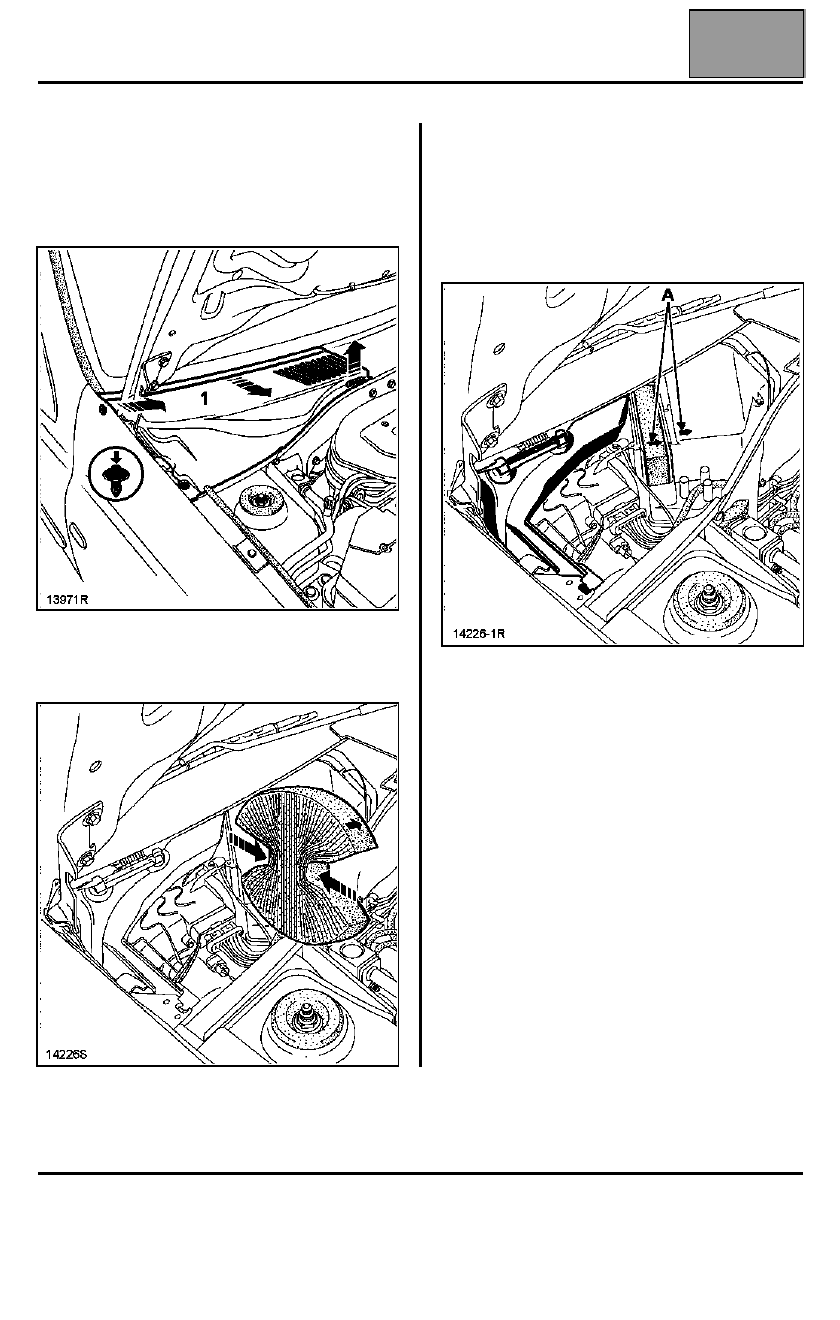

Фильтр системы вентиляции салона

СНЯТИЕ

Снимите:
– решетку правой ниши воздухозабора (1),
– защитный кожух фильтра системы вентиляции

салона.

Извлеките фильтр системы вентиляции салона,
слегка отодвинув -его.

УСТАНОВКА

Установите на место фильтр системы вентиляции
салона в порядке, обратном снятию.

УКАЗАНИЕ: соблюдайте направление установки
фильтра системы вентиляции салона (обе стрелки
(A) должны быть направлены в одну сторону).

ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ САЛОНА

Электровентилятор

61A

61A-4

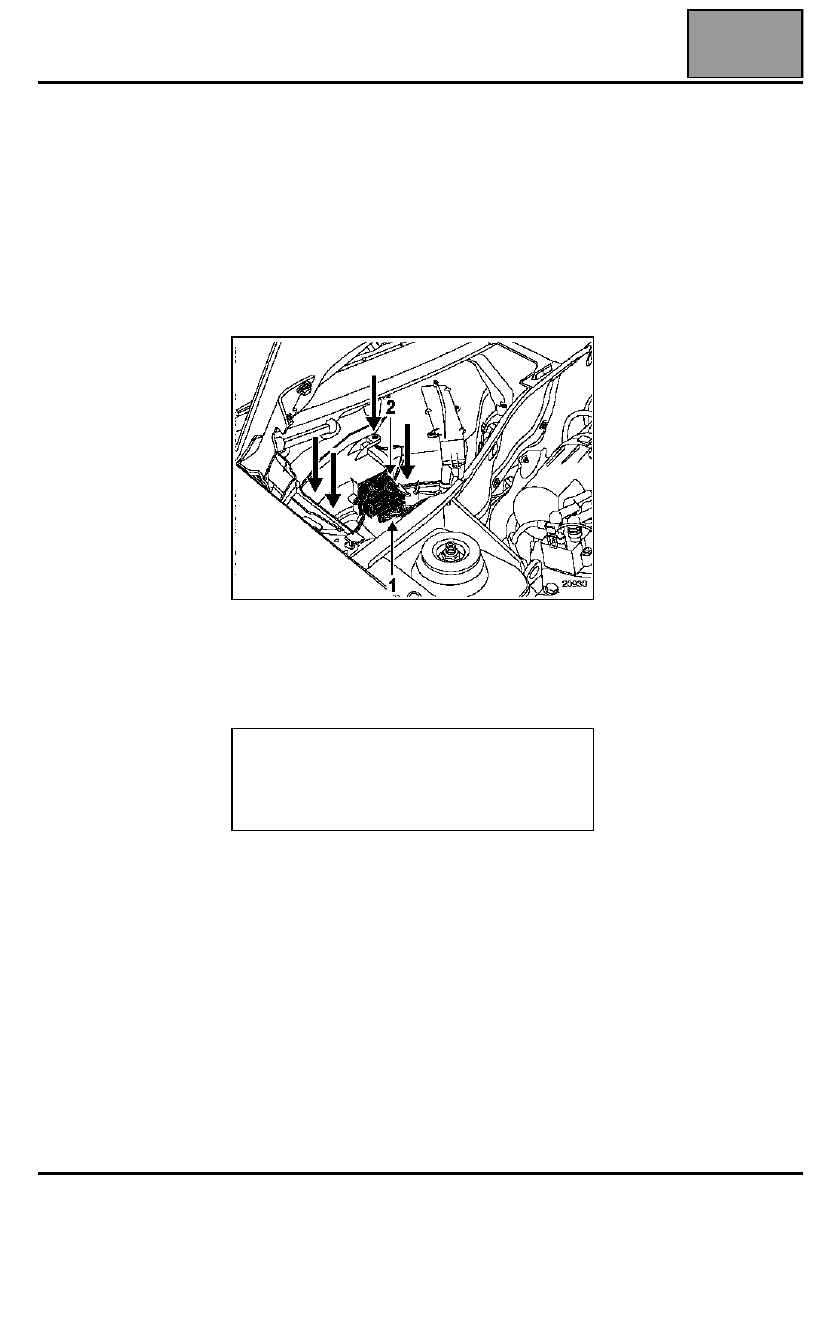

Электровентилятор

СНЯТИЕ

Отсоедините аккумуляторную батарею.

Снимите:
– решетку правой ниши воздухозабора,
– экран решетки,
– разъедините разъемы проводов (1) и (2),
– четыре крепежных болта.

Извлеките электровентилятор.

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

ВАЖНОЕ ЗАМЕЧАНИЕ: после подключения
аккумуляторной батареи для обеспечения
нормальной работы автомобиля выполните
необходимое программирование (см.
соответствующую главу).

ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ САЛОНА

Воздухораспределительный блок

61A

61A-5

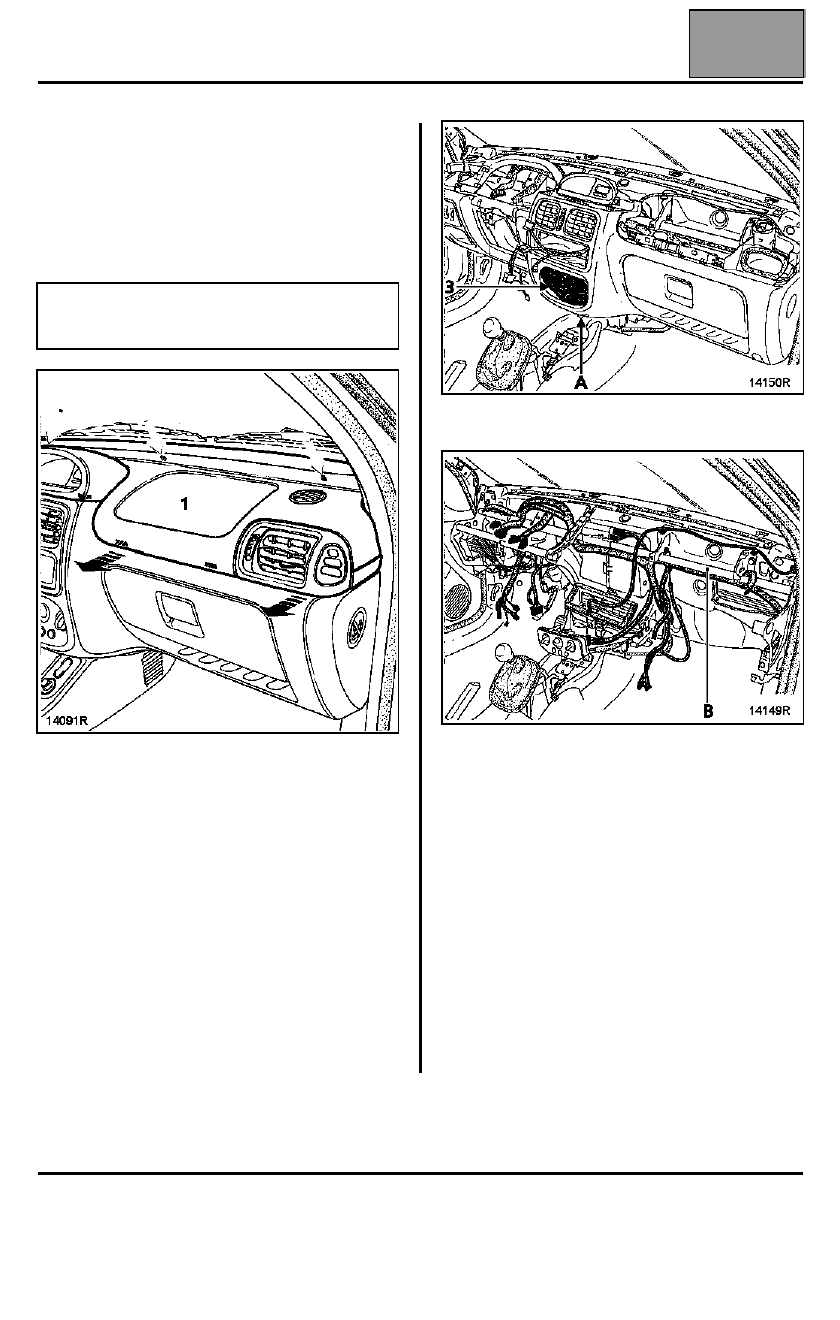

Воздухораспределительный блок

СНЯТИЕ

Отсоедините аккумуляторную батарею.

Снимите:
– болт крепления рулевого колеса;
– рулевое колесо, предварительно установив

колеса в положение для движения по прямой,

Снимите:
– кожухи подрулевых переключателей рулевой

колонки,

– облицовки стоек проема ветрового стекла,
– верхнюю часть приборной панели (1),
– щиток приборов,
– блок подрулевых переключателей

стеклоочистителей и наружного освещения,

– центральную консоль,
– два болта крепления панели управления

отоплением и вентиляцией (3),

– аудиосистему (если имеется),
– подушку безопасности пассажира (в зависимости

от модификации),

– рулевую колонку,
– семь крепежных болтов приборной панели,
– болт крепления (A) воздухораспределительного

блока, расположенного под щитком приборов.

Снимите приборную панель.

Отверните крепежные болты балки (B) и снимите
ее.

ВНИМАНИЕ: при работе с подушками
безопасности следуйте указаниям,
приведенным в соответствующей главе

ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ САЛОНА

Распределительный блок

61A

61A-6

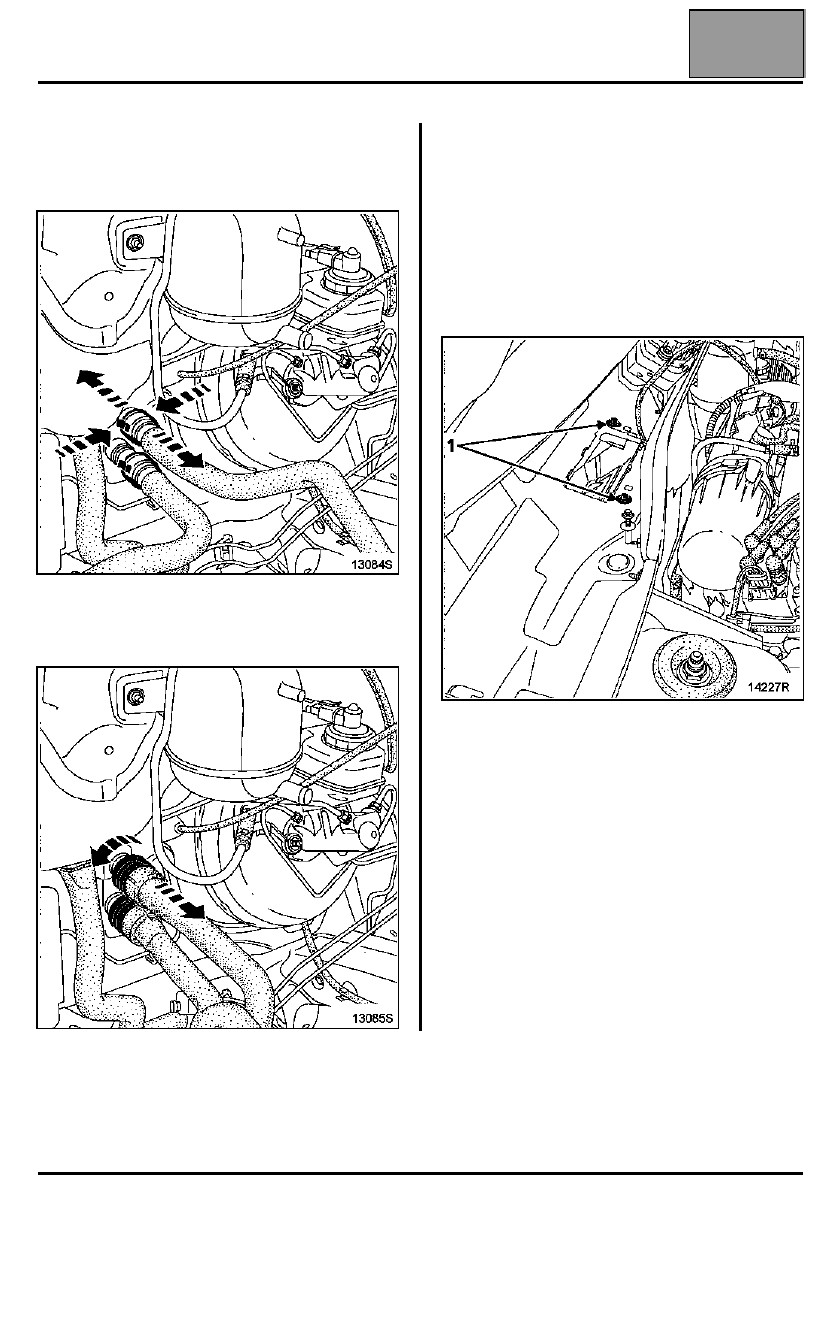

Распределительный блок

Со стороны моторного отсека

Установите на шланги зажим и разъедините
быстроразъемные соединения шлангов отопителя.

Другой вариант исполнения быстроразъемных
соединений.

Установите дефлектор и продуйте систему сжатым
воздухом для удаления остатков жидкости.

Снимите:
– рычаги стеклоочистителей при помощи

приспособления El

é. 1294-01,

– верхнюю прокладку ниши воздухозабора и

решетку забора наружного воздуха,

– электровентилятор,
– болты крепления (1) воздухораспределительного

блока.
