МЕХАНИЧЕСКИЕ УСТРОЙСТВА УПРАВЛЕНИЯ

Привод переключения передач

37A

37A-18

СНЯТИЕ тяги переключения передач

После отворачивания гайки, соединяющей тягу
привода переключения с рычагом, отверните болт
крепления наконечника тяги к рычагу выбора
передач.

УСТАНОВКА

Установите теплозащитные экраны в правильное
положение.

Установка производится в порядке, обратном
снятию.

Смажьте шарнирные соединения рычага
переключения передач и ось тяги привода
переключения передач смазкой 33 M

édium.

Обеспечьте правильное расположение вилки тяги
привода переключения передач: выступающей
частью в сторону коробки передач.

МЕХАНИЧЕСКИЕ УСТРОЙСТВА УПРАВЛЕНИЯ

Привод переключения передач

37A

37A-19

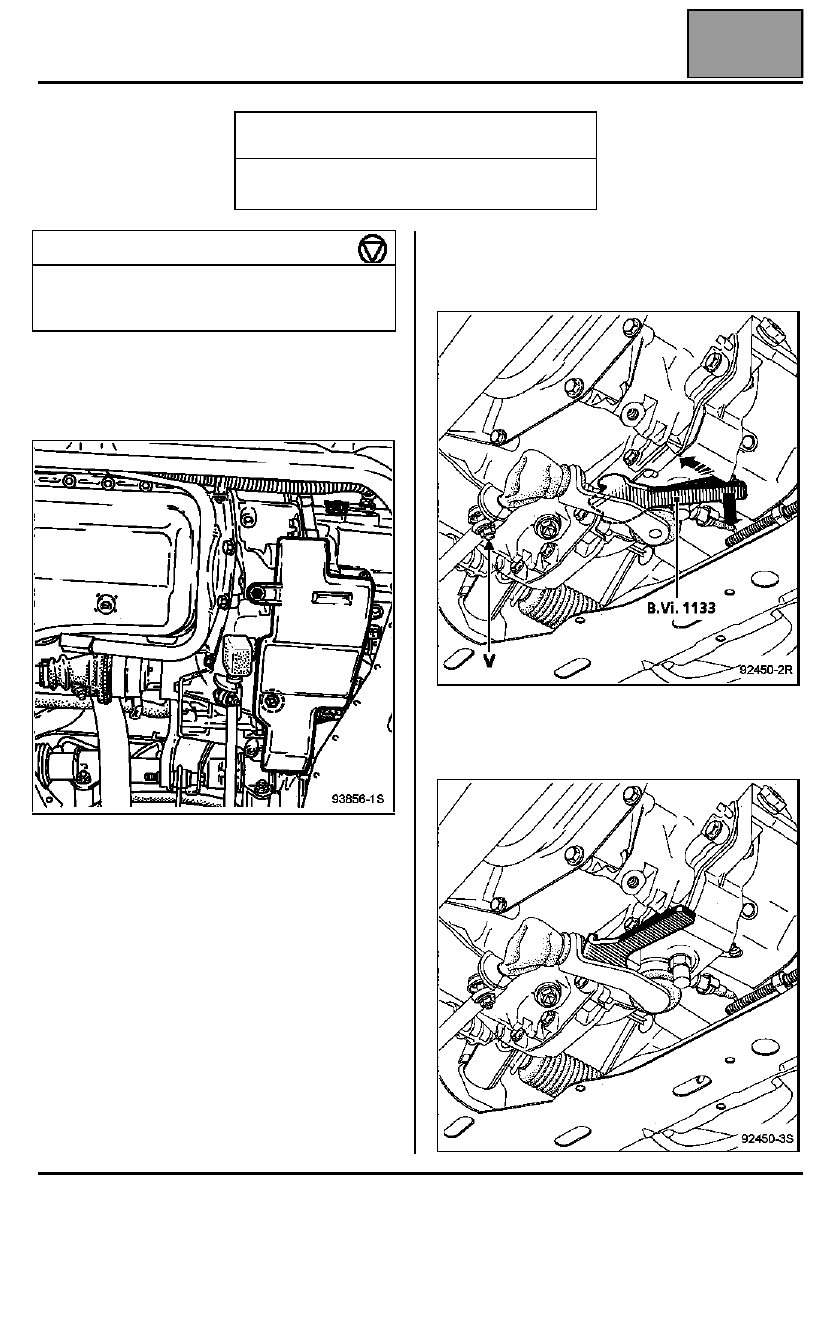

РЕГУЛИРОВКА

Снимите защитный щиток или защиту поддона
картера двигателя.

Вк лючите 1-

ую

 передачу.

Ослабьте затяжку болта (V).

Установите шаблон B. Vi. 1133, чтобы выбрать
зазоры.

Одновременно потяните конец шаблона вниз и
поверните его на угол, примерно равный 45°°°°, до
касания паза на картере коробки передач.

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

B. Vi. 1133

Фиксатор рычага переключения

передач в положении 1

-й

 передачи

МОМЕНТ ЗАТЯЖКИ, даН.м

Болт клеммного соединения тяги
привода переключения передач с
вилкой 2

МЕХАНИЧЕСКИЕ УСТРОЙСТВА УПРАВЛЕНИЯ

Привод переключения передач

37A

37A-20

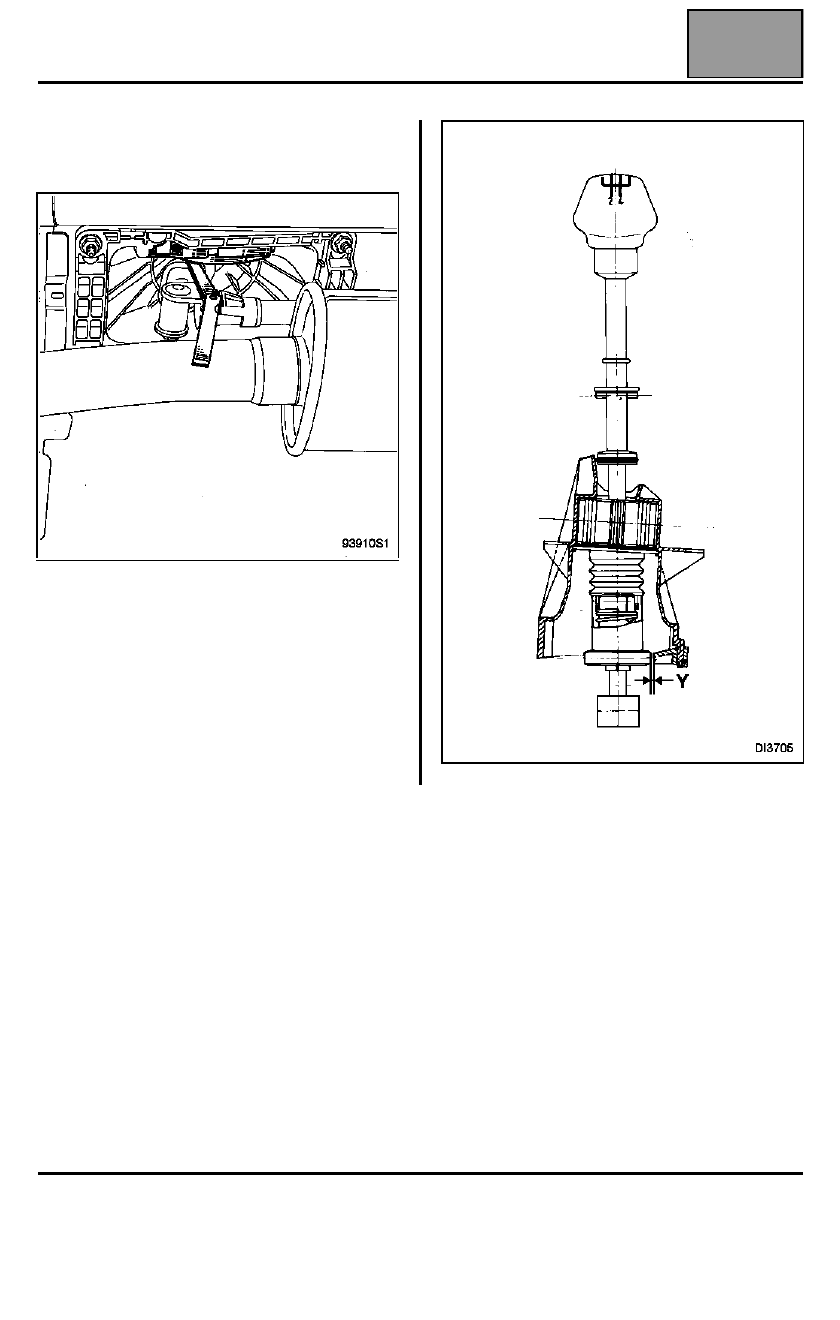

Прижмите нижнее блокировочное кольцо рычага
переключения передач к корпусу рычага,
предварительно вставив щуп толщиной 9 мм.

В этом положении затяните болт (V).

Проверьте полученный зазор (Y), который должен
быть равен 7 - 10 мм.

Удалите шаблон B. Vi. 1133.

Проверьте правильность включения передач.

Установите защитный щиток или защиту поддона
картера двигателя.

МЕХАНИЧЕСКИЕ УСТРОЙСТВА УПРАВЛЕНИЯ

Тросы привода стояночного тормоза

37A

37A-21

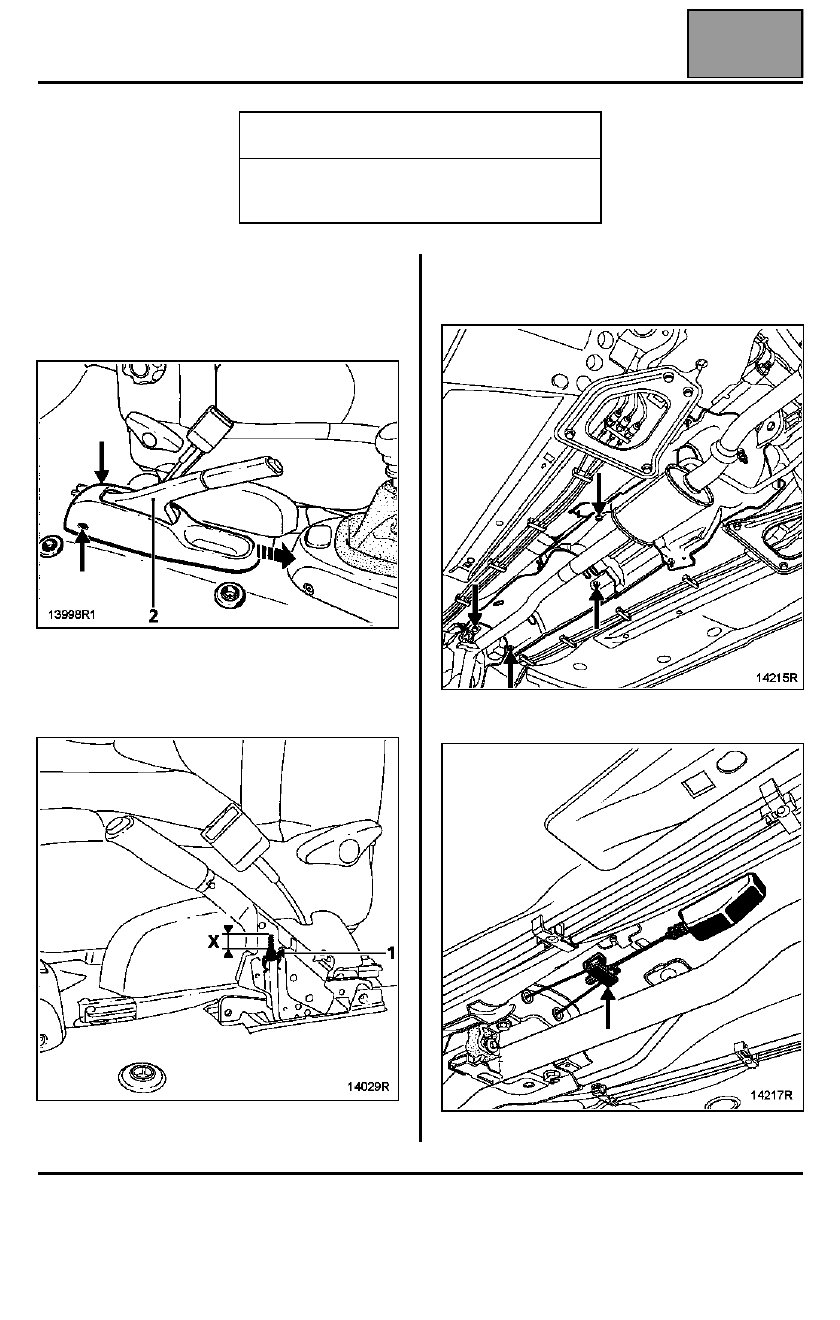

Тросы привода стояночного тормоза

СНЯТИЕ

Установите автомобиль на подъемник. Выключите
стояночный тормоз. Снимите скобу (два болта), а
также пластмассовую облицовку ( 2) рычага.

Отверните гайку (1) регулировки стояночного
тормоза, замерив предварительно размер X
(примерно 20 мм, чтобы ослабить натяжение
троса.

Поднимите автомобиль и снимите тепловой щиток
системы выпуска отработавших газов (четыре
болта).

Ослабьте оба троса в зоне уравнителя.

Снимите направляющие троса.

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

Fre.  1499

Приспособление для снятия
обмотки троса привода
стояночного тормоза
