МЕХАНИЧЕСКИЕ УСТРОЙСТВА УПРАВЛЕНИЯ

Регулятор тормозных сил

37A

37A-11

Регулятор тормозных сил

ПРИНЦИП ПРОВЕРКИ

Данные автомобили оснащаются регулятором
тормозных сил в зависимости от нагрузки на
заднюю ось.

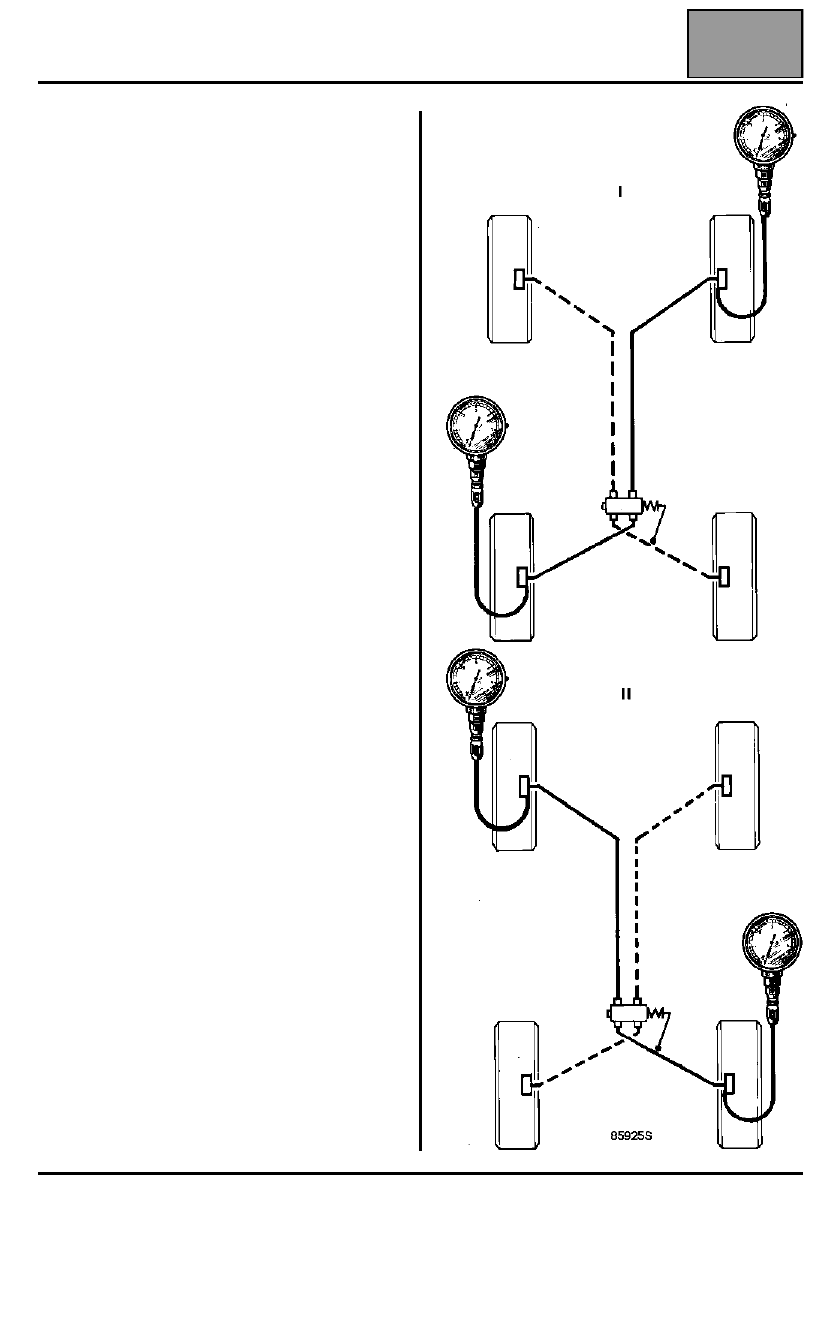

Показания давления считываются по диагонали
путем сравнения давления в рабочих цилиндрах
задних колес с давлением в рабочих цилиндрах
передних колес.

Двухконтурный регулятор тормозных сил имеет две
раздельные камеры, которые по диагонали
действуют на рабочие цилиндры тормозов одного
переднего и одного заднего колеса.

Оба контура должны проверяться.

I:  переднее правое колесо / заднее левое колесо.

II: переднее левое колесо / заднее правое колесо.

Регулятор тормозных сил

Регулировка регуляторов тормозных сил позволяет
изменять давление в рабочем цилиндре тормоза
заднего колеса в зависимости от давления в
рабочем цилиндре тормоза переднего колеса.

При регулировке изменяется давление
одновременно в обоих камерах регулятора
тормозных сил. При неверном давлении в одной из
камер, замените регулятор тормозных сил.

МЕХАНИЧЕСКИЕ УСТРОЙСТВА УПРАВЛЕНИЯ

Регулятор тормозных сил

37A

37A-12

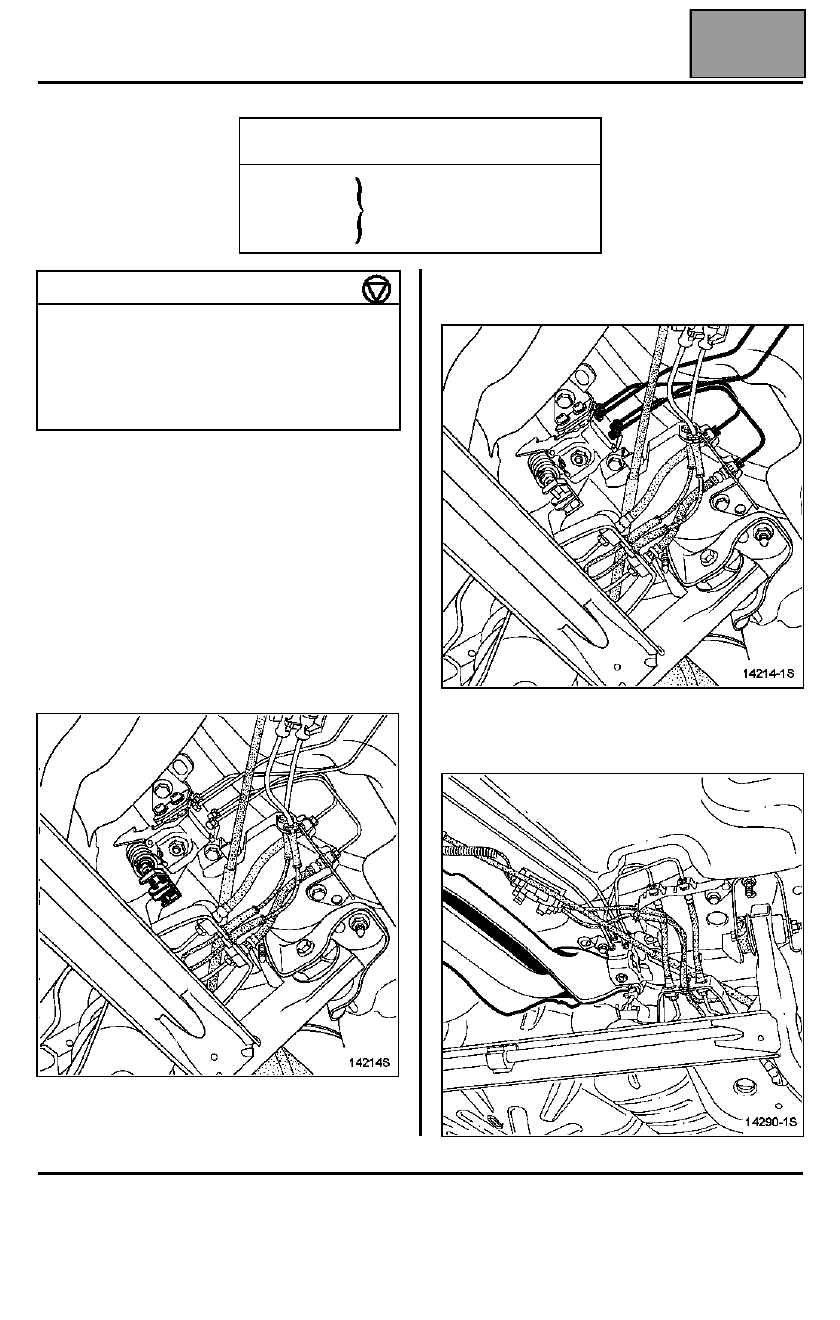

Установите автомобиль на двухстоечный
подъемник.

СНЯТИЕ

Установите на педаль тормоза нажимное
устройство, чтобы ограничить количество
вытек ающей жидкости.

Снимите тягу регулятора тормозного усилия, сняв
пружинный фик сатор, установленный на балке
задней подвески.

Отсоедините тормозные трубопроводы от
регулятора тормозных сил, пометив их положение.

Снимите теплозащитный щиток (один болт, два
быстросъемных фиксатора).

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

Fre.



244-03

Манометр для проверки
тарировки регулятора
тормозных сил

или

Fre. 1085-01

МОМЕНТЫ ЗАТЯЖКИ, даН.м

Накидные гайки тормозных
трубопроводов

1,4

Болты крепления регулятора
тормозных сил

1,8

Регулировочный болт тяги

1

МЕХАНИЧЕСКИЕ УСТРОЙСТВА УПРАВЛЕНИЯ

Регулятор тормозных сил

37A

37A-13

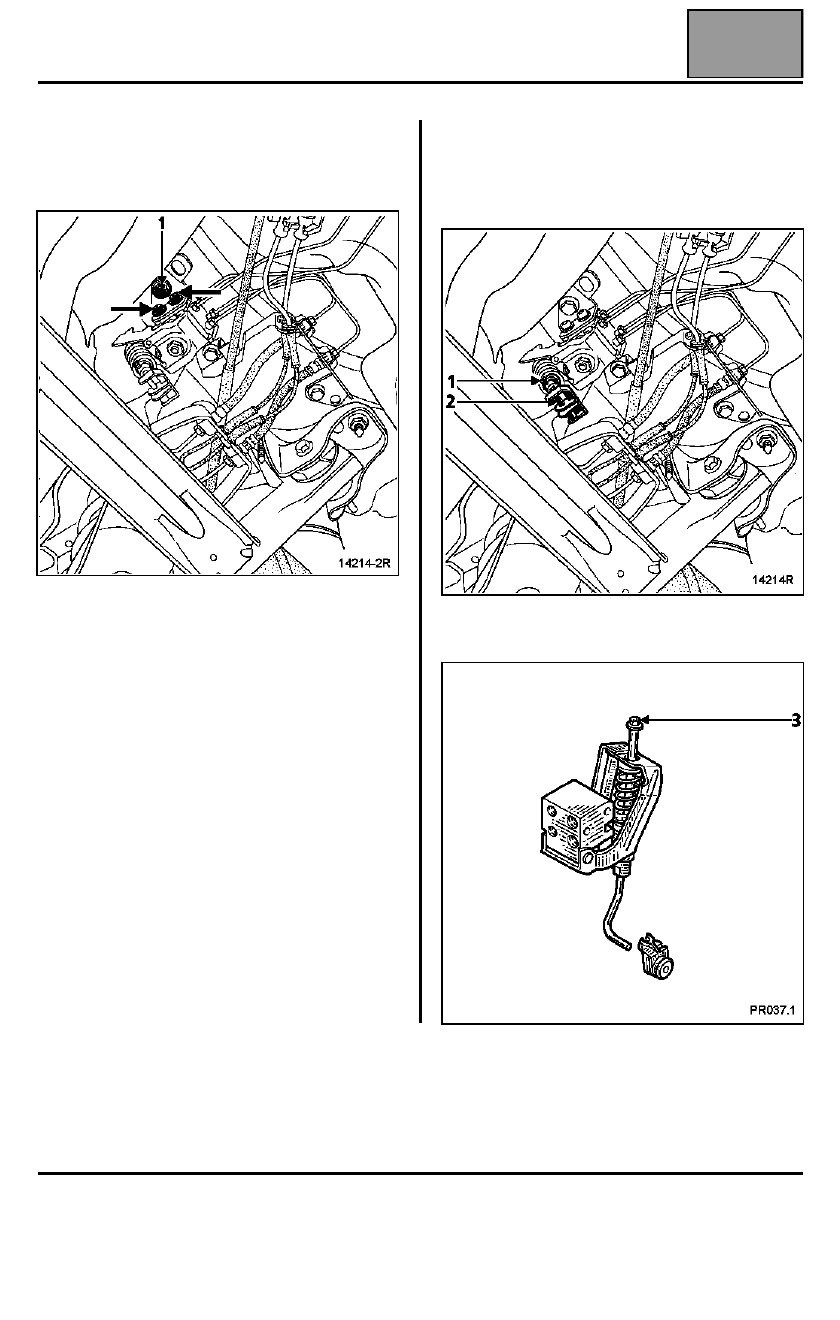

Снимите регулятор тормозных сил (два болта).

Отверните не полностью болт (1) крепления
кронштейна регулятора тормозных сил.

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

Подсоедините тормозные трубопроводы к
регулятору тормозных сил, установив по
нанесенным при снятии меткам.

Удалите воздух и проверьте состояние
гидропривода тормозов (см. "Проверка -
Регулировка").

Установите теплозащитные экраны в правильное
положение.

РЕГУЛИРОВКА

Для регулировки регулятора тормозных сил
отверните болт (1) и измените положение тяги (2) в
муфте.

ПРИМЕЧАНИЕ: не меняйте положение гайки (3).

МЕХАНИЧЕСКИЕ УСТРОЙСТВА УПРАВЛЕНИЯ

Регулятор тормозных сил

37A

37A-14

ПРОВЕРКА

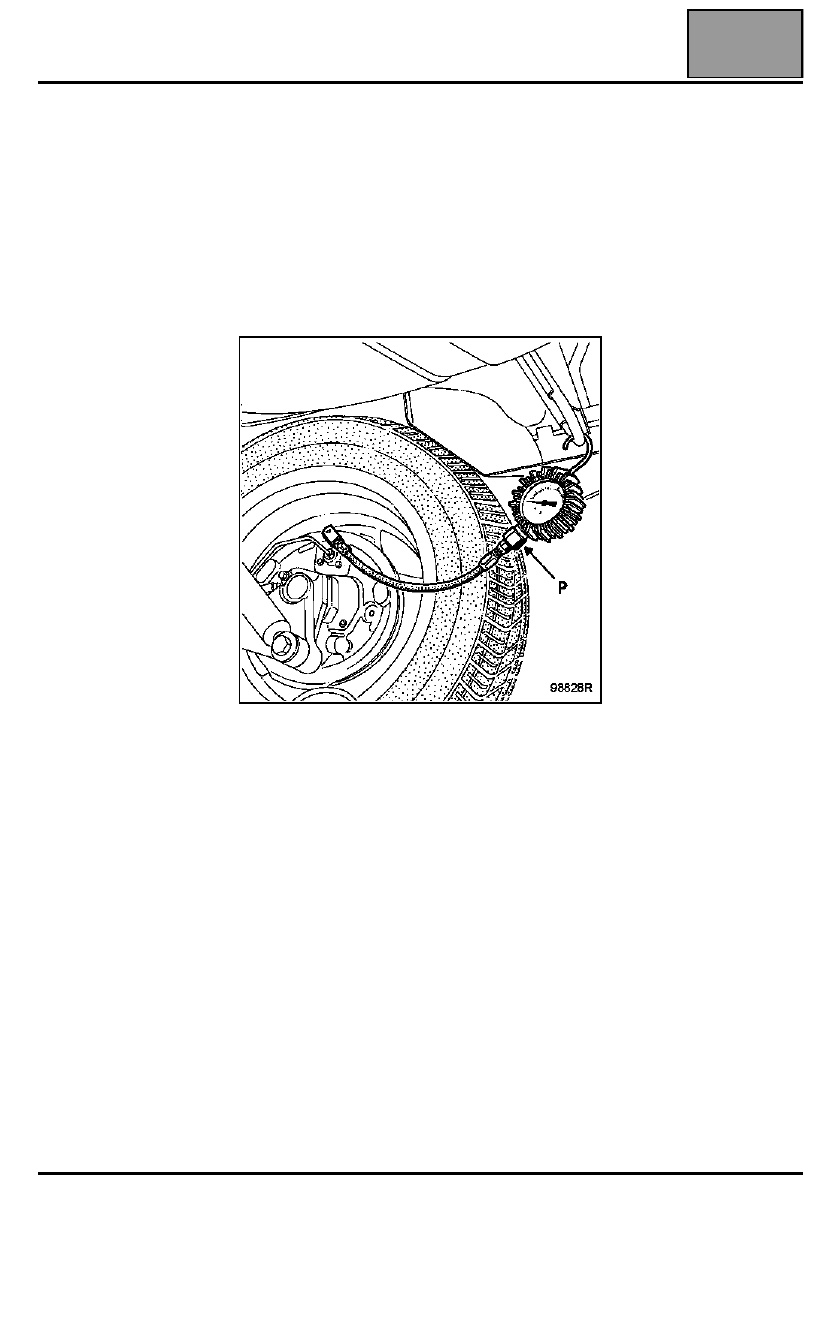

Подсоедините два манометра Fre. 244-03 или
Fre. 1085-01:
– один к рабочему цилиндру переднего правого

колеса,

– другой к рабочему цилиндру заднего левого

колеса.

Стравите давление из манометров с помощью
гайки (Р).

Постепенно нажимайте на педаль тормоза, пока
в рабочем цилиндре переднего колеса не
установится требуемое давление (см. таблицу
значений, главу 07B). Считайте показание
давления при этом в рабочем цилиндре заднего
колеса; откорректируйте его при
необходимости.
