Renault Clio. Руководство - часть 123





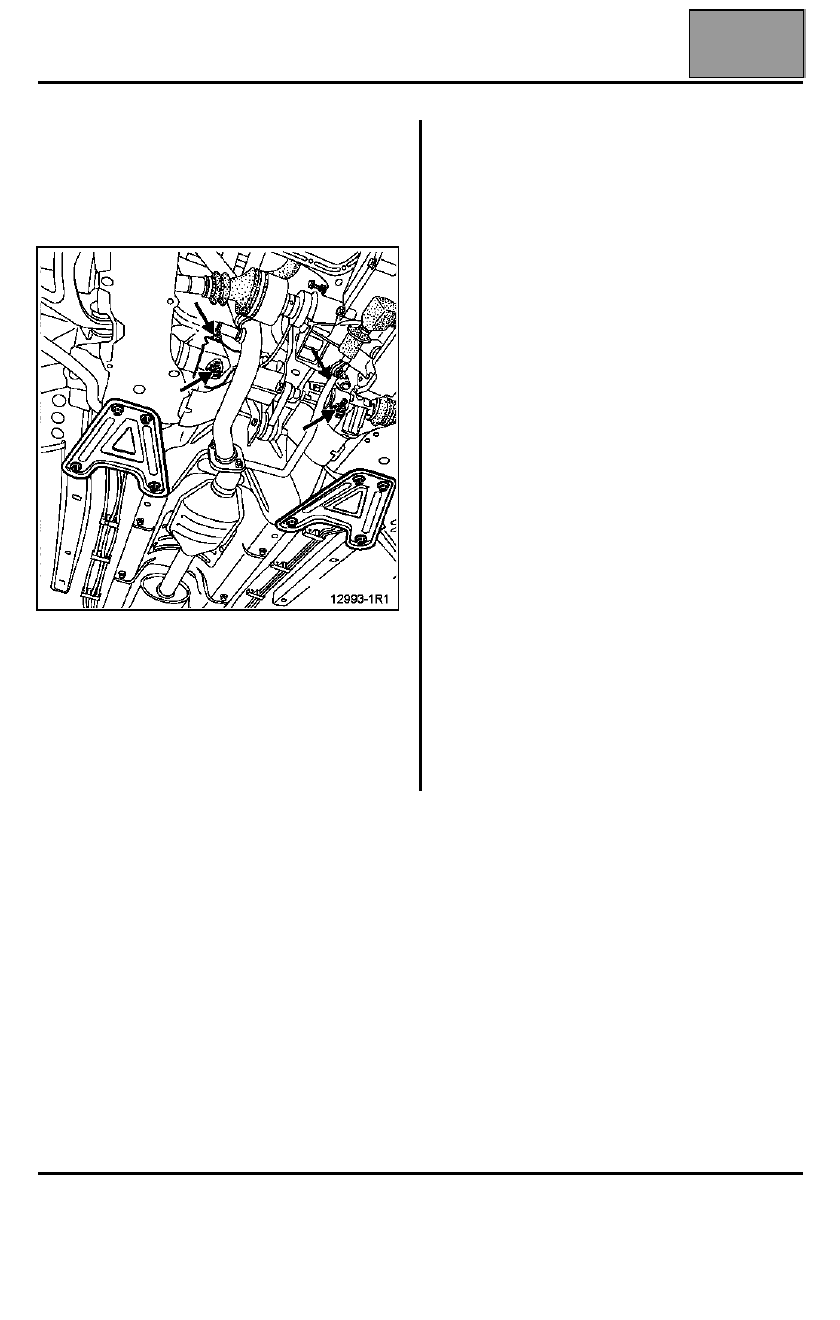

ПЕРЕДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Подрамник

31А

31A-13

Снимите:
– две гайки крепления теплозащитного щитка

рулевого механизма,

– гайки крепления рулевого механизма и

прикрепите рулевой механизм к выпускному
коллектору.

Закрепите приспособление Mot. 1390 под
подрамником.

Опустите подрамник до касания приспособления с
полом.

Выверните болты крепления подрамника.

Осторожно поднимите подъемник

УСТАНОВКА

Обязательно замените болты крепления
подрамника, соблюдая соответствующие моменты
затяжки.

Установка производится в порядке, обратном
снятию.

ПРИМЕЧАНИЕ: Установка подрамника на кузов
выполняется следующим образом:
– установите два стержня вместо болтов

переднего крепления;

– подведите подрамник вплотную к кузову,
– вверните, не затягивая, болты заднего крепления

(начините с заднего правого болта, имеющего
наибольшую длину),

– замените стержни болтами переднего крепления;
– затяните четыре крепежных болта указанным

моментом, начиная сзади;

– правильно установите теплозащитные экраны.

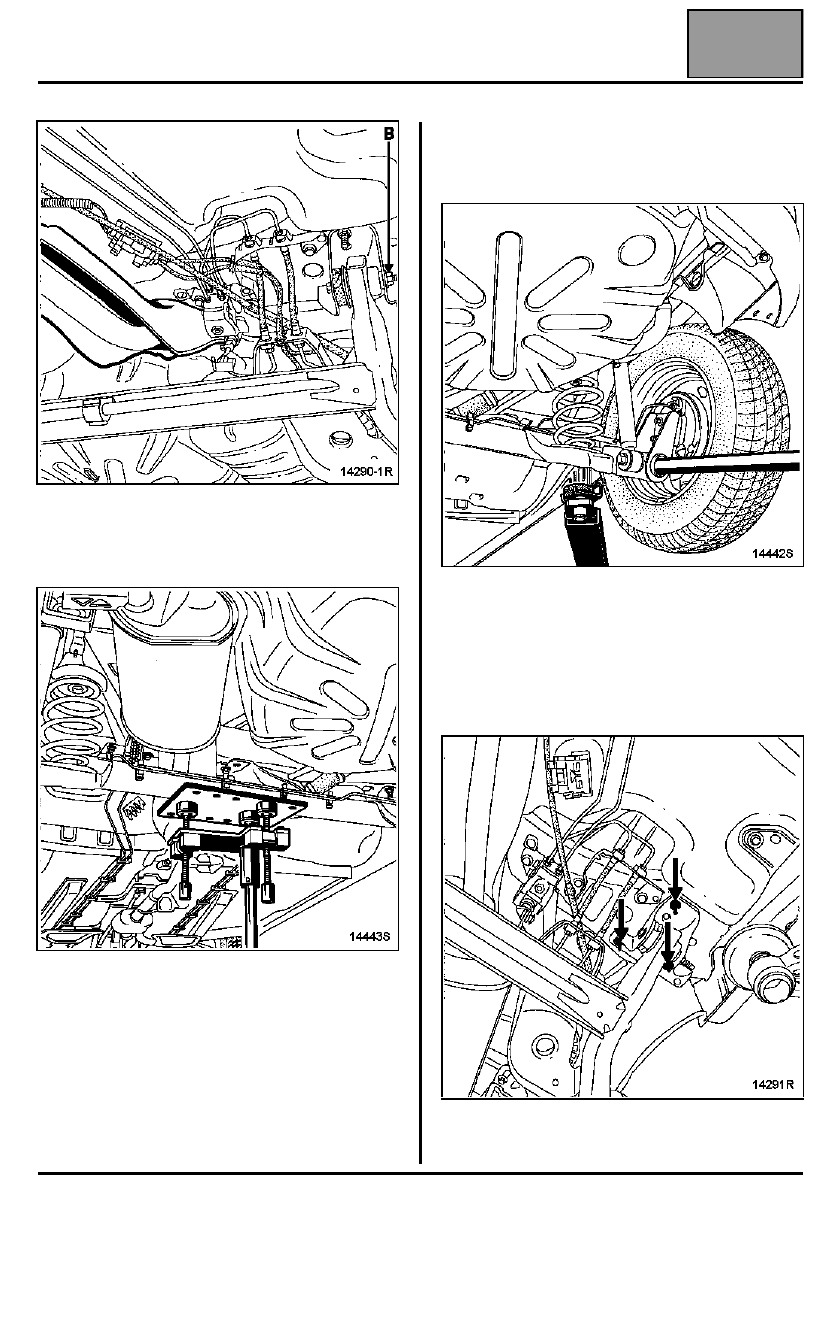

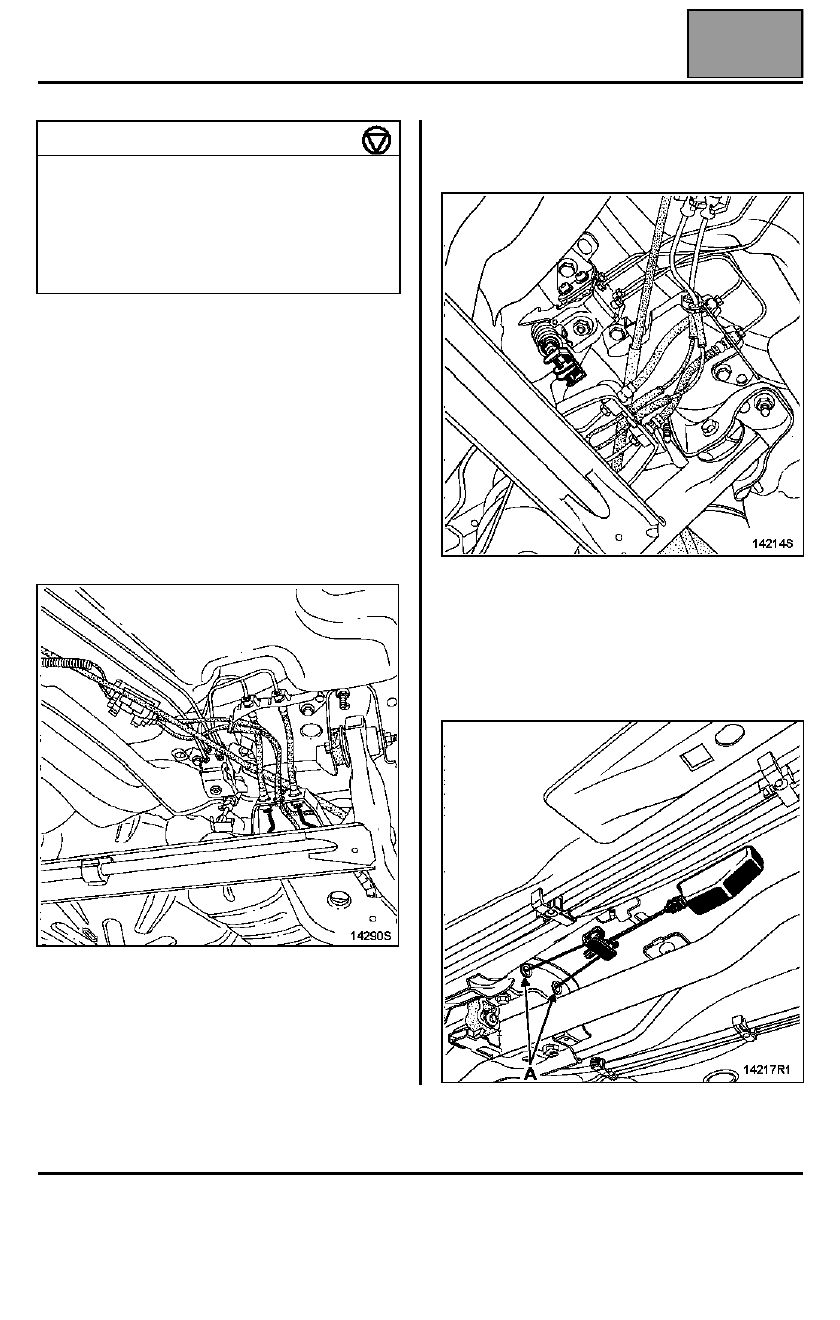

ЗАДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Задняя подвеска

33А

33A-1

133А

ЗАДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Задняя подвеска

СНЯТИЕ

Установите автомобиль на двухстоечный
подъемник.

Снимите оба задних колеса.

Установите на педаль тормоза нажимное
устройство, чтобы ограничить количество
вытек ающей жидкости.

Отсоедините оба трубопровода тормозной
системы.

Снимите тягу регулятора тормозных сил, сняв
фиксатор, установленный на балке задней
подвески.

В салоне автомобиля ослабьте трос привода
стояночного тормоза (см. методику в главе 37A
"Механические устройства управления"
).

Действуя под днищем автомобиля, снимите два
задних теплоотражающие щитки и отсоедините от
кузова тросы (А) привода стояночного тормоза

МОМЕНТЫ ЗАТЯЖКИ, даН.м

Гайка крепления балки

  5,5

Болты крепления колес

  9

Гайка крепления верхнего конца
амортизатора

  2

Болт нижнего крепления амортизатора

10,5

ЗАДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Задняя подвеска

33А

33A-2

ПРИМЕЧАНИЕ: отверните, но снимайте болты (B)
крепления сайлент-блоков.

Установите гидравлический домкрат.

Снимите болты крепления нижних концов
амортизаторов, действуя штангой как рычагом.

Извлеките постепенно пружины.

ПРИМЕЧАНИЕ: перед снятием болта крепления
нижнего конца другого амортизатора вызовите
помощника, чтобы вдвоем удерживать балку
задней подвески. Сняв болт, установите балку в
уравновешенное положение.

Выверните шесть гаек крепления на кузове
кронштейнов крепления балки задней подвески.

Снимите полностью балку задней подвески,
удерживая ее в положении равновесия на
домкрате.

ЗАДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Задняя подвеска

33А

33A-3

УСТАНОВКА

Установите балку задней подвески в
уравновешенном положении на домкрате,
установите кронштейны крепления так, чтобы
установочный палец (A) был обращен вверх.

Установите балку так, чтобы болты крепления
вышли из отверстий и наверните шесть гаек.

Наклоните вдвоем балку, чтобы установить
пружины и болты крепления амортизаторов.

В дальнейшем установка производится в порядке,
обратном снятию. Соблюдайте моменты затяжки.

Правильно установите теплозащитные экраны.

Удалите воздух из тормозной системы.
