ПЕРЕДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Тормозной диск

31А

31A-6

Тормозной диск

Тормозные диски не подлежат шлифованию. В
случае повышенного износа или наличия
глубоких рисок диски подлежат замене.

СНЯТИЕ

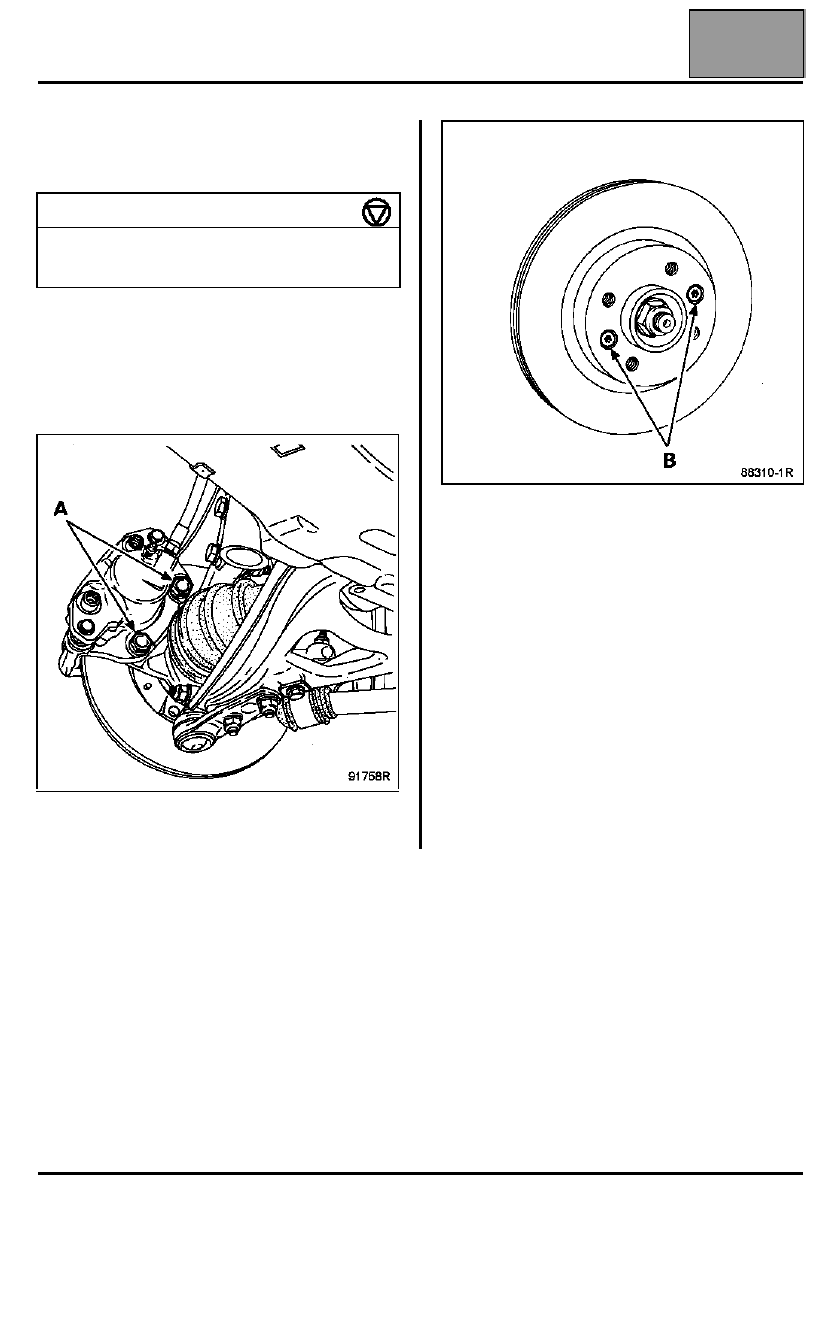

Снимите:
– два болта (A) крепления тормозного механизма в

сборе,

– два болта (B) крепления диска при помощи

торцевого ключа (T40),

– тормозной диск.

УСТАНОВКА

Установите диск на ступицу и закрепите его двумя
болтами (B).

Установите тормозной механизм, нанесите на
резьбу болтов крепления состав
Loctite FRENBLOC затяните требуемым
моментом.

ПРИМЕЧАНИЕ: при замене тормозного диска
следует обязательно замените тормозные колодки.

Нажмите несколько раз на педаль тормоза для
приведения поршня пришел в рабочее
положение.

МОМЕНТЫ ЗАТЯЖКИ, даН.м

Болты крепления колес

  9

Болты крепления тормоза

10

ПЕРЕДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Подшипники ступиц колес

31А

31A-7

Подшипники ступиц колес

СНЯТИЕ

Отсоедините аккумуляторную батарею.

Снимите:
– колесо;
– скобу в сборе с тормозными колодками и

направляющей колодок и подвесьте узел к
пружине подвески так, чтобы не нагружался
тормозной шланг;

– шаровой шарнир наконечника рулевой тяги с

помощью приспособления T. Av. 476,

– гайку ступицы.

Вытолкните шлицевой хвостовик приводного вала
при помощи приспособления T. Av. 1050-02.

Снимите:
– тормозной диск;
– гайку и стяжной боль пальца шарового шарнира

рычага подвески;

– два болта крепления амортизаторной стойки к

поворотному кулаку;

– ступицу с поворотным кулаком и подшипником в

сборе.

Выпрессуйте ступицу при помощи пресса.

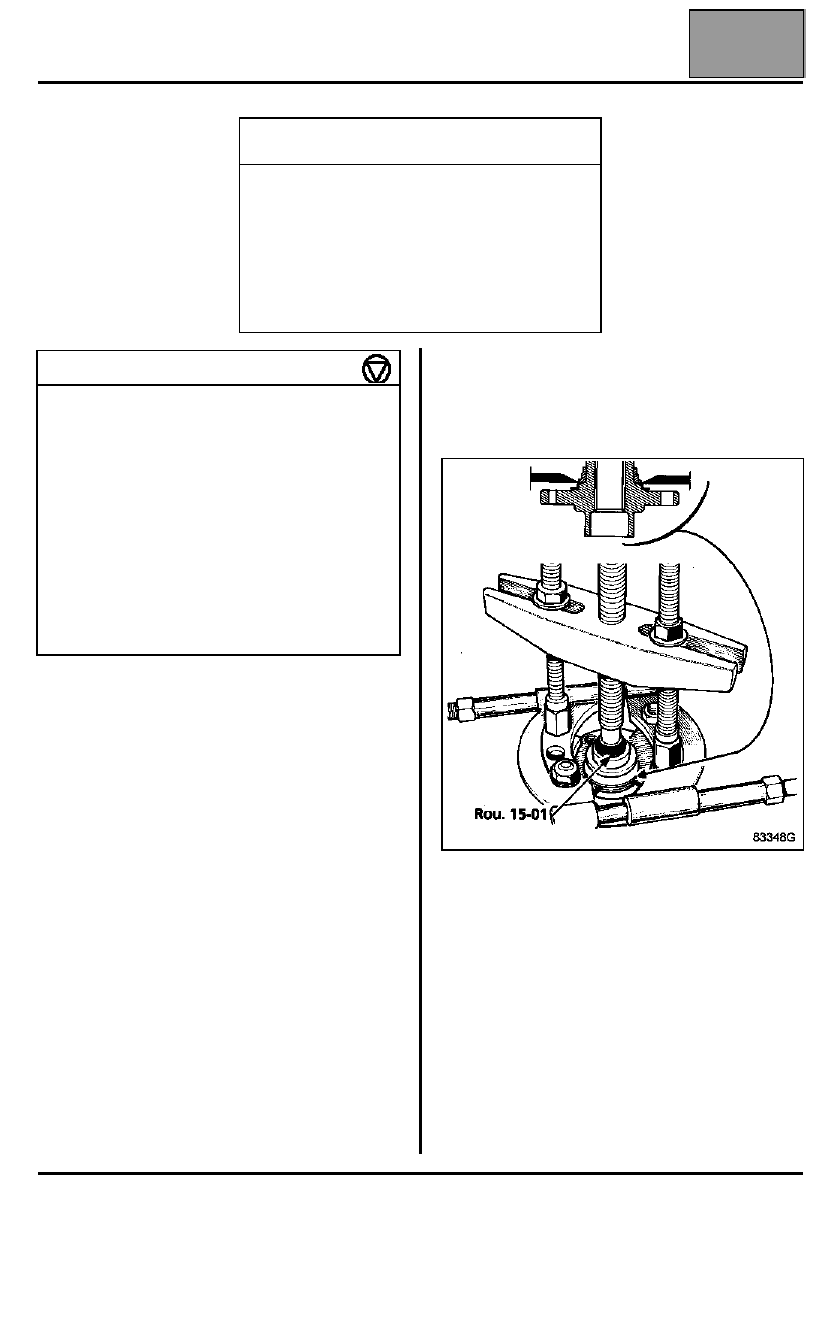

Выпрессуйте из ступицы внутреннее кольцо
подшипника с помощью съемника с захватами и
приспособления Rou. 15-01.

Снимите стопорное кольцо из канавки на
поворотном кулаке.

Выпрессуйте при помощи пресса оставшуюся
часть подшипника, прилагая усилие к внутреннему
кольцу подшипника при помощи оправки того же
диаметра.

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

Rou.      15-01

Предохранительный насадок

Rou.    604-01

Фиксатор ступицы

T.Av.    476

Съемник для выпрессовки
пальцев шаровых шарниров

T.Av. 1050-02

Приспособление для
выталкивания вала привода
колеса

МОМЕНТЫ ЗАТЯЖКИ, даН.м

Гайка ступицы заднего колеса

28

Болты крепления колес

  9

Гайки болтов крепления
амортизаторной стойки к поворотному
кулаку 18

Болты крепления тормоза

10

Гайка крепления пальца шарового
шарнира наконечника рулевой тяги

3,7

Гайка крепления пальца шаровой
опоры рычага подвески на
поворотном кулаке


5,5

ДВИГАТЕЛЬ В СБОРЕ И ЕГО НИЖНЯЯ ЧАСТЬ

Техническая характеристика

10А

10A-1

110А

ДВИГАТЕЛЬ В СБОРЕ И ЕГО НИЖНЯЯ ЧАСТЬ

Техническая характеристика

Рук оводство для справок: Двигатель K4M.

Тип

автомобиля

Двигатель

Коробка
передач

Рабочий

объем

двигателя,

см

3

Диаметр

цилиндра,

мм

Ход

поршня,

мм

Степень

сжатия

XB1R

742

K4M

743

JB3

АКП DPO

1 598

79,5

80,5

10/1

ПЕРЕДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Подшипники ступиц колес

31А

31A-8

УСТАНОВКА

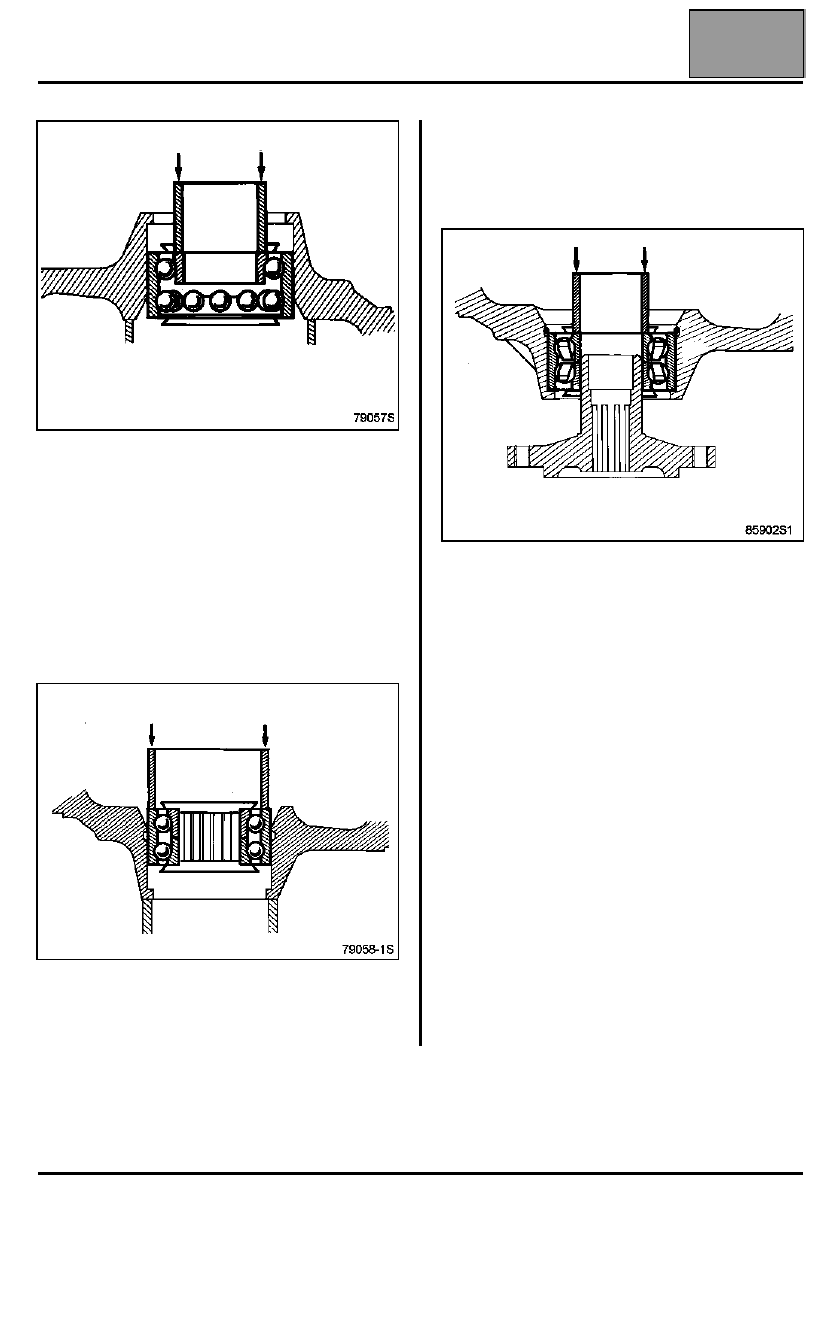

При помощи пресса запрессуйте подшипник в
поворотный кулак, используя оправку с наружным
диаметром 70 мм и внутренним диаметром 66 мм,
прилагая усилие к наружному кольцу.

ВНИМАНИЕ! Во избежание повреждения
подшипника запрещается опираться на внутреннее
кольцо, так как усилие запрессовки подшипника
очень велико.

Установите новое стопорное кольцо.

Смажьте обе герметизирующие кромки
подшипника универсальной смазкой.

Запрессуйте подшипник с помощью пресса в
поворотный кулак, используя оправку с наружным
диаметром 48 мм и внутренним диаметром 42 мм
и прикладывая нагрузку к внутреннему кольцу
подшипника.

Установите поворотный кулак в сборе со ступицей
и подшипником на автомобиль.

В дальнейшем установка производится в порядке,
обратном снятию. Соблюдайте моменты затяжки.
