ПЕРЕДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Сайлент-блок нижнего рычага

31А

31A-2

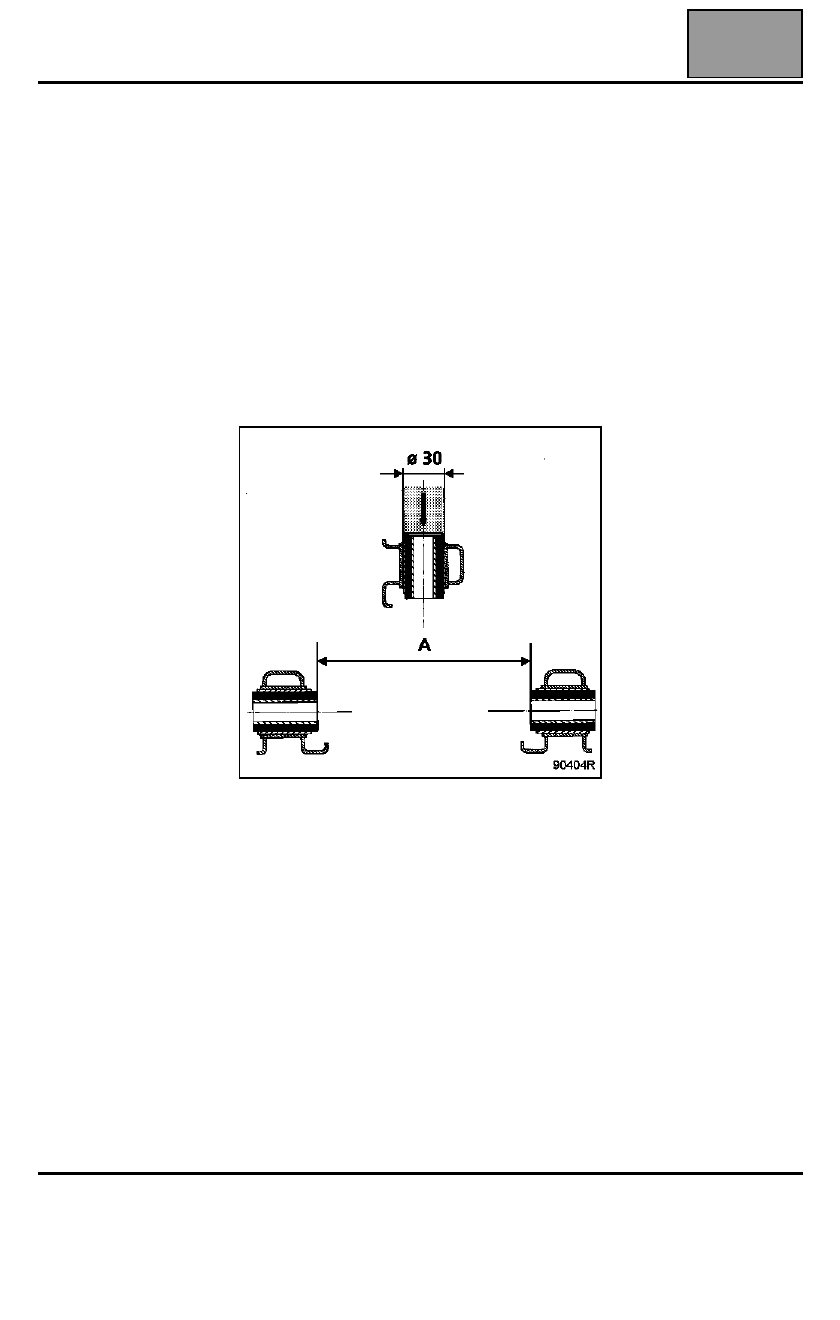

Сайлент-блок нижнего рычага

ЗАМЕНА

Чтобы сохранить центрирование сайлент-блоков
по отношению к оси рычага, замена сайлент-
блоков производится поочередно.

При помощи пресса выпрессуйте один из
использованных сайлент-блоков, применяя для
этого трубку наружным диаметром 30 мм.

Установите новый сайлент-блок, так чтобы
получить размер A = 146,5 мм.

При помощи пресса выпрессуйте другой сайлент-
блок и действуйте так же, как это было описано
выше, чтобы обеспечить размер A = 146,5 мм.

ПЕРЕДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Шаровая опора рычага подвески

31А

31A-3

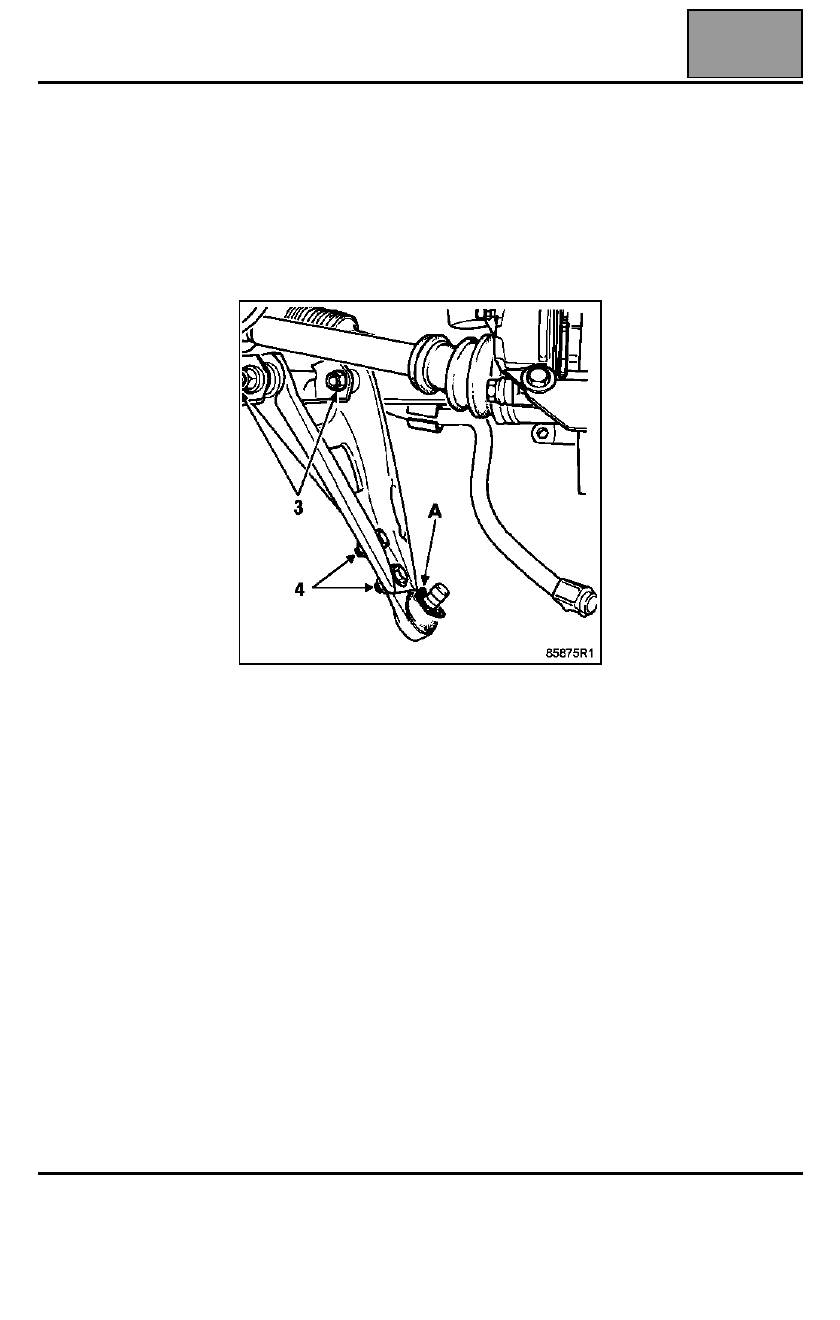

Шаровая опора рычага подвески

СНЯТИЕ

В случае повреждения чехла шаровая опора
должна заменяться в сборе.

Действуйте так же, как при снятии рычага подвески.

Ослабьте затяжку, но не выворачивайте два болта
крепления (3) рычага на подрамнике.

Снимите:
– два болта (4) крепления шаровой опоры,
– шаровую опору.

УСТАНОВКА

ПРИМЕЧАНИЕ: проверьте наличие
пластмассовой защитной шайбы (А) на пальце
шаровой опоры.

Установите шаровую опору и затяните болты
крепления требуемым моментом.

Затем действуйте так же, как при установке рычага
подвески.

ПЕРЕДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Тормозные колодки

31А

31A-4

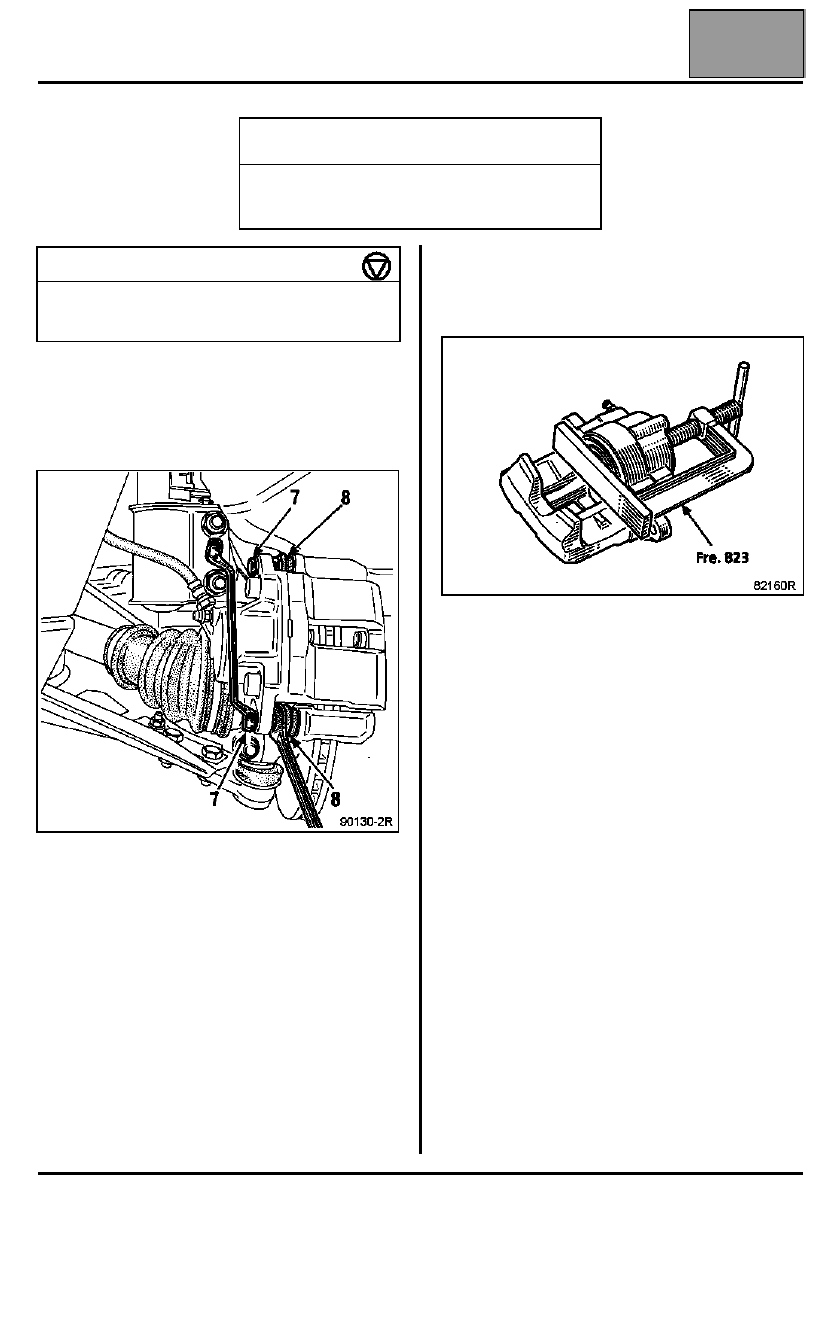

Тормозные колодки

СНЯТИЕ

Переместите поршень внутрь цилиндра, сдвигая
руками скобу наружу.

Снимите направляющие пальцы (7) при помощи
двух ключей.

Не очищайте направляющие пальцы.

Снимите:
– плавающую скобу тормоза;
– тормозные колодки.

Проверка

Проверьте, что:
– состояние и установку защитного кожуха поршня

и его стопорного кольца,

– состояние защитных чехлов (8) направляющих

пальцев.

УСТАНОВКА

Переместите поршень внутрь цилиндра с помощью
приспособления Fre. 823.

Установите новые колодки.

Установите на место скобу тормоза и установите
нижний направляющий палец (7), предварительно
нанеся на резьбу состав Loctite FRENBLOC.

Нажмите на скобу тормоза и установите верхний
направляющий палец, предварительно нанеся на
резьбу состав Loctite FRENBLOC.

Затяните направляющие пальцы требуемым
моментом, начиная с нижнего пальца.

Подсоедините провод сигнальной лампы износа
тормозных колодок (при наличии).

Нажмите несколько раз на педаль тормоза для
приведения поршня в рабочее положение.

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

Fre. 823

Приспособление для
перемещения поршня внутрь
цилиндра

МОМЕНТЫ ЗАТЯЖКИ, даН.м

Болты крепления колес

9

Направляющие пальцы скобы тормоза

4

ПЕРЕДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Тормозные механизмы

31А

31A-5

Тормозные механизмы

СНЯТИЕ

Установите нажимное устройство на педаль
тормоза (чтобы уменьшить количество
вытек ающей тормозной жидкости).

Ослабьте затяжку тормозного шланга со стороны
колесного цилиндра.

Снимите тормозные колодки (см. предыдущую
страницу).

Отверните два болта крепления направляющей
колодок на поворотном кулаке.

Полностью отверните тормозной шланг,
поворачивая при этом скобу тормоза.

Проверьте состояние шланга и при необходимости
замените его.

УСТАНОВКА

Вверните шланг в скобу.

Снимите нажимное устройство с педали тормоза.

Для того чтобы убедиться в надежности работы
колесного цилиндра, откройте клапан для
удаления воздуха и подождите, пока не начнет
вытек ать тормозная жидкость.

Заверните клапан для удаления воздуха.

Установите направляющую колодок на поворотный
кулак и затяните болты указанным моментом.

Установите колодки и скобу (действуйте согласно
описанной выше методике).

РЕМОНТ

УКАЗАНИЕ: При наличии любого дефекта на
зеркале колесного цилиндра необходимо заменить
скобу в сборе.

Для этого:
– снимите скобу тормоза,
– снимите защитный колпачок,
– вытолкните поршень из цилиндра с помощью

струи сжатого воздуха, установив деревянную
накладку под поршень, чтобы исключить
повреждение поршня: повреждение юбки поршня
делает его непригодным к использованию,

– извлеките уплотнительное кольцо из канавки в

рабочем цилиндре с помощью мягкой с
закругленными краями пластинки (например,
щупа).

Очистите детали денатуратом.

Замените все неисправные детали на
оригинальные новые детали и установите на место
уплотнительное кольцо, поршень, защитный
колпачок.

МОМЕНТЫ ЗАТЯЖКИ, даН.м

Болты крепления колес

  9

Направляющие пальцы скобы тормоза

  4

Болты крепления тормоза

10
