ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

ЦЭКБС

87

87-7

КОНФИГУРИРОВАНИЕ ЦЭКБС

Возможные варианты конфигурирования ЦЭКБС:

Наименование функции и номер позиции

на диагностическом приборе

Способ

конфигурирования

Тип ЦЭКБС

Плафон освещения с задержкой
срабатывания (LC 021)

автоматический

Все типы

Предупреждение о превышении заданной
скорости движения (арабские страны)
(LC 068)

ручной

Все типы

Фары дневного движения (Running lights)
(LC 049)

ручной

только для №3

Датчик дождя (LC 051)

ручной

только для №3

Датчик освещенности (LC 055)

ручной

только для №3

Система охранной сигнализации
послепродажной установки (LC 066)

автоматический

только для №3

Автоматическое повторное запирание
дверей (LC 069)

автоматический

Все типы

Задание частоты работы стеклоочистителя
ветрового стекла (LC 070)

ручной (несовместимо
при наличии датчика
дождя)

Все типы

Омыватель фар (LC 073)

ручной

только для №3

Импульсный стеклоподъемник двери
переднего пассажира (LC 074)

ручная

только для №3

Дополнительная очистка стекла после
срабатывания стеклоомывателя (LC 071)

автоматический

Все типы

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

ЦЭКБС

87

87-8

КОНФИГУРИРОВАНИЕ ЦЭКБС

С помощью диагностическ ого прибора:

– Включите зажигание, войдите в диалоговой режим с автомобилем и выполните тестирование

"мультиплексной сети"

,

– Выберите и подтвердите пункт меню "Коммутационный блок",
– В меню "Командный режим" подтвердите строку "Настройка",
– Выберите команду "CF 718: Тип ЦЭКБС",
– Появляется сообщение: "Внимание! " В ходе первого этапа процедуры удаляются настройки ЦЭКБС.

Прекращение выполнения процедуры ведет к полной утрате настройки ЭБУ. Будете продолжать
выполнение?

,

– Выберите "да",
– Появляется сообщение: "Стирание данных из памяти ЭБУ",
– Выберите соответствующий автомобилю тип ЦЭКБС "№2" или "№3". См. таблицу функций.
– Появляется сообщение: "Будете продолжать?".

– Выберите "да", затем произведите вручную конфигурирование,

●

Для ЦЭКБС "для автомобилей в минимальной комплектации" или "№2"

1

Конфигурирование превышения скорости для Арабских стран,

2

Конфигурирование частоты работы стеклоочистителя ветрового стекла (только, если
автомобиль не имеет датчика дождя),

●

Для ЦЭКБС "для автомобилей в максимальной комплектации" или "№3"

1

Конфигурирование превышения скорости для арабских стран,

2

Конфигурирование частоты работы стеклоочистителя ветрового стекла (только, если
автомобиль не имеет датчика дождя),

3

Конфигурирование датчика освещенности (датчик встроен в датчик дождя в зависимости от
комплектации),

4

Конфигурирование датчика дождя,

5

Конфигурирование омывателей фар (специально предназначена для ксеноновых фар),

6

Конфигурирование фар дневного движения для автомобилей, оснащенных проводкой для
автомобилей в максимальной комплектации (ксеноновые лампы),

7

Конфигурирование импульсного стеклоподъемника двери переднего пассажира.

– При необходимости внести изменения в какую-нибудь конфигурацию, выберите соответствующую строку,

затем подтвердите строку "изменить",

– Выбранная конфигурация изменяется,
– Выберите строку "Конфигурация"и подтвердите выбор,
– Появится сообщение: "Конфигурации верны?",
– Выберите "да",
– Проверьте с помощью экрана считывания конфигураций, что необходимые настройки были произведены.

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

ЦЭКБС

87

87-9

ОСОБЕННОСТИ

– Плафон освещения салона:

●

плафон включается при открывании одной из дверей и продолжает гореть в течение 15 секунд после
закрытия двери,

●

плафон загорается после отпирания замков с помощью ПДУ на 15 секунд, за исключением случая, когда
произведено запирание (гаснет) или после подачи "+" после замка зажигания (гаснет постепенно),

●

при оставленной открытой одной из дверей плафон остается включенным в течение 15 минут.

– Очистители/омыватели:

●

частота работы стеклоочистителя может быть изменена воздействием на рычаг переключателем или
автоматически датчиком дождя,

●

если режим работы очистителя ветрового стекла выбран посредством переключателя или если отопитель,
то при включении передачи заднего хода включается стеклоочиститель заднего стекла,

●

при уменьшении скорости движения автомобиля частота работы стеклоочистителей также уменьшается.
При возобновлении движения частота работы стеклоочистителей возвращается к первоначально
установленной,

●

омыватель фар включается с помощью рычага переключателя, если включен ближний или дальний свет
фар.

– Стеклоподъемник:

●

после выключения зажигания и до момента открытия двери водителя электростеклоподъемник двери
водителя не работает в импульсном режиме,

●

электростеклоподъемники работают в импульсном режиме только при работающем двигателе.

– Встроенный в щиток приборов звуковой сигнализатор выполняет следующие функции:

●

звуковое сопровождение работы указателей поворота,

●

сигнализация невыключенного освещения,

●

подтверждение активизации функции автоматического включения наружного освещения,

●

подтверждение активизации функции автоматического запирания замков дверей во время движения.

●

сигнализации о превышении скорости "для арабских стран"

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Наружные зеркала заднего вида

87

87-10

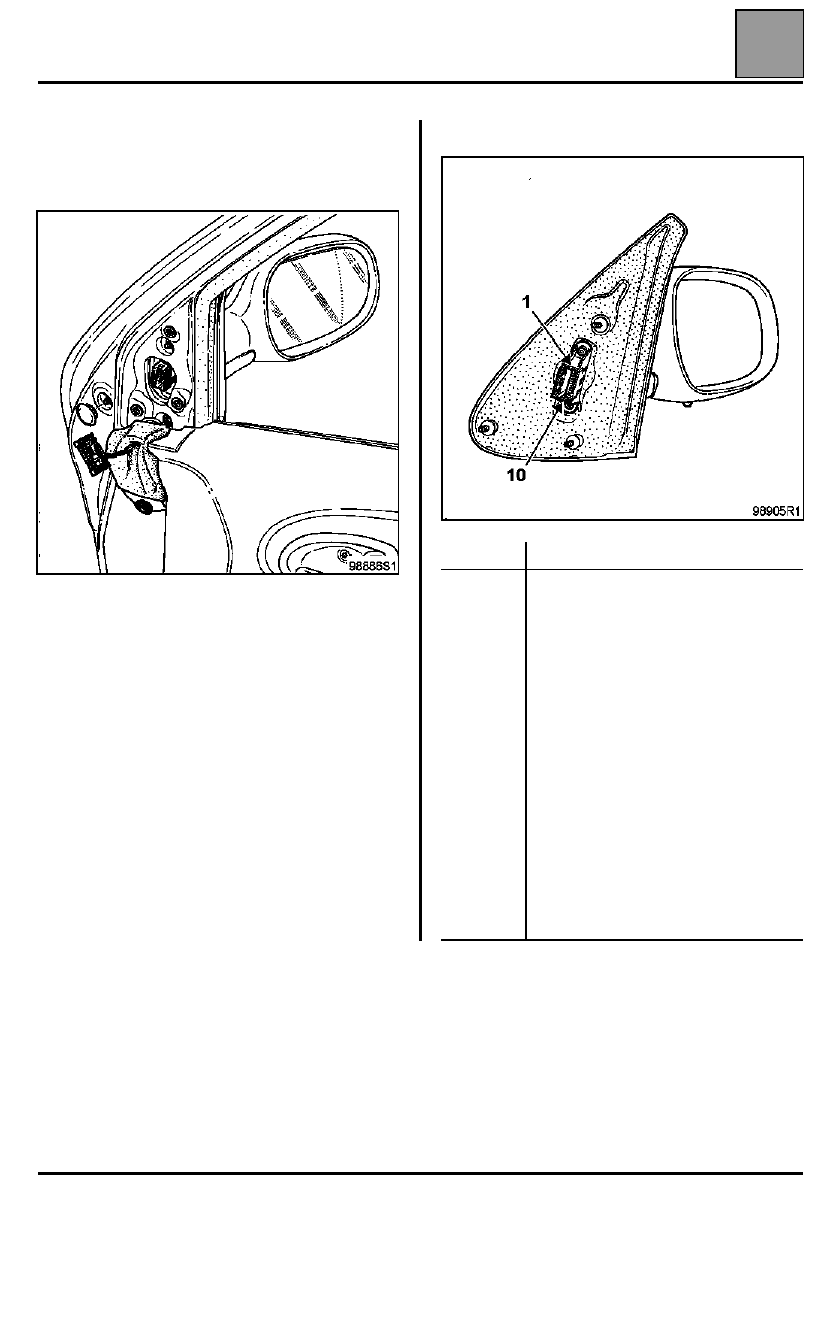

Наружные зеркала заднего вида

СНЯТИЕ

Наружные зеркала заднего вида снимаются без
снятия обивки дверей.

УСТАНОВКА

Соблюдайте момент затяжки крепежных деталей
(момент затяжки: 0,2 даН.м ±

±

±

± 20%).

ПОДКЛЮЧЕНИЕ

Контакты

Назначение

1

2
3

4

5
6

7

8

9

10

"Масса" обогревателя зеркала
заднего вида
Не используется
"Масса" датчика наружной
температуры (со стороны
пассажира)
Сигнал датчика наружной
температуры (со стороны
пассажира)
Не используется
Регулировка в вертикальной
плоскости
Регулировка в горизонтальной
плоскости
Общий провод электродвигателей
привода наружных зеркал заднего
вида
Не используется
Включение обогревателя зеркала
заднего вида
