АУДИОСИСТЕМА

Ченджер компакт-дисков

86

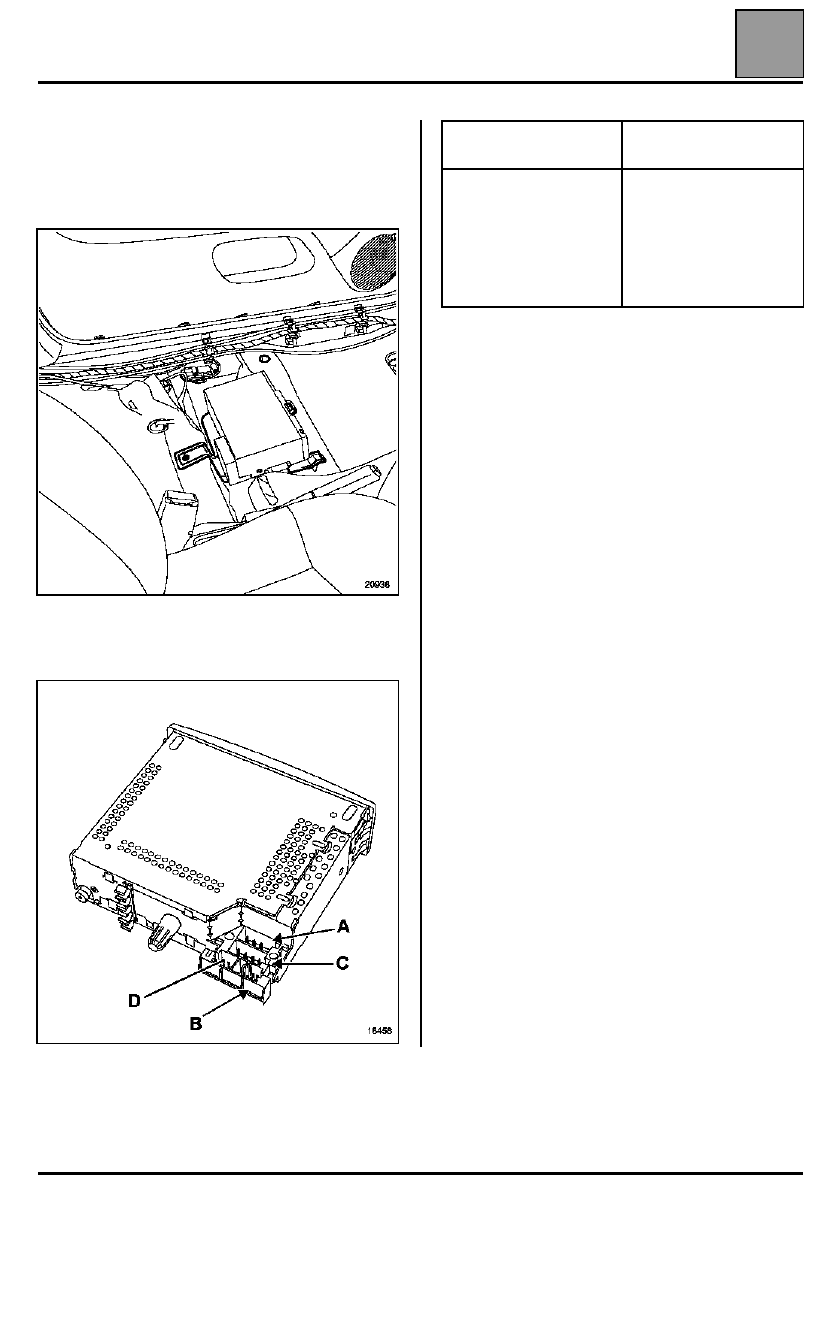

Ченджер компакт-дисков

Ченджер компакт-дисков размещен под сидением с
левой стороны (в зависимости от комплектации).

ПРИМЕЧАНИЕ.

 Для снятия ченджера снимать

сидение не требуется.

Ченджер компакт-дисков подключается к разъему
(D) аудиосистемы.

Аудиосистема

Ченджер компакт-

дисков

Контакт 13
Контакт 14
Контакт 15
Контакт 16
Контакт 17
Контакт 18

Контакты 19 и 20

Контакт 2
Контакт 3

Контакты 1 и 10

Контакт 5
Контакт 7
Контакт 6

Контакты 4 и 8

86-7

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

ЦЭКБС

87

87-1

187

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

ЦЭКБС

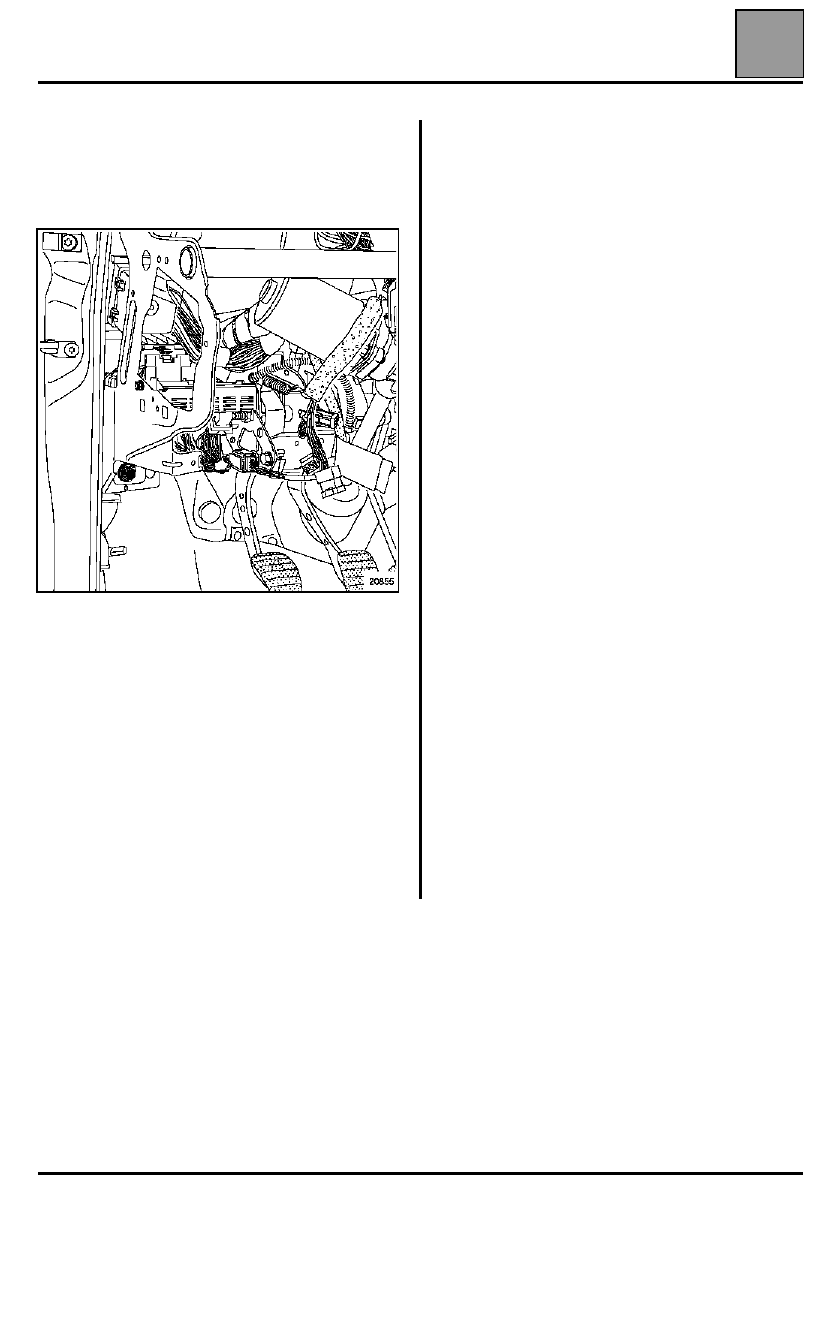

ОПИСАНИЕ

Центральный электронный коммуникационный
блок салона (ЦЭКБС) расположен с левой стороны
за приборной панелью.

Данный ЭБУ объединяет большое число
электронных блоков, в том числе декодер системы
электронной блокировки запуска двигателя.

В зависимости от комплектации автомобиля могут
быть установлены четыре модели ЦЭКБС:

●

вариант "для автомобилей в минимальной
комплектации" (N2),

●

вариант "для автомобилей в максимальной
комплектации" (N3),

●

вариант специально для автомобилей с
двигателем F9Q "для автомобилей в
минимальной комплектации" (N2).

●

вариант специально для автомобилей с
двигателем F9Q "для автомобилей в
максимальной комплектации" (N3).

ПРИМЕЧАНИЕ

: Вместо ЦЭКБС "для автомобилей

в базовой комплектации" можно установить ЦЭКБ
"для автомобилей в полной комплектации".

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

ЦЭКБС

87

87-2

Функции ЦЭКБС

вариант

"для

автомо-
билей в

макси-

мальной
комплек-

тации"

(N2)

Вариант

"для

автомо-
билей в

макси-

мальной

комплек-

тации"

(N3)

№ раздела

для

справки

Управление указателями поворота (в режиме указания поворота и
аварийной сигнализации)

Управление фарами дневного движения

Управление наружным освещением

Датчик освещенности

Управление очистителями ветрового и заднего стекол

Включение омывателей фар

Датчик дождя

Управление открывающимися элементами кузова

Запирание во время движения/отпирание при ударе

Сигнальная лампа незакрытых дверей/сигнальная лампа
запирания замков с электроприводом дверей

Управление освещением салона с задержкой срабатывания

Управление радиочастотными пультами дистанционного
управления

Управление импульсными стеклоподъемниками дверей водителя и
переднего пассажира

Управление системой электронной блокировки запуска двигателя
(кодировка V3)

Управление "+" после замка зажигания / стартер

Звуковой сигнализатор в салоне (встроен в щиток приборов)

Предупреждение о превышении заданной скорости движения
(арабские страны)

Связь с охранной сигнализацией (послепродажная установка)

Интерфейс мультиплексной сети

Интерфейс с диагностическим прибором

Временная задержка включения обогревателя заднего стекла

X

-

-

X

-

-

X

X

X



X

X

X/-

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X



X

X

X/X

X

X

X

X

X

X

X

X

-

80

-

80

85

85

85

87

87

-



81

87

87

82

-

83

83

82

88

88

-

ДАННЫЕ ДЛЯ РЕГУЛИРОВАНИЯ И КОНТРОЛЯ ХОДОВОЙ

ЧАСТИ И ТОРМОЗНОЙ СИСТЕМЫ

07B

07B-6

ДАННЫЕ ДЛЯ РЕГУЛИРОВАНИЯ И КОНТРОЛЯ ХОДОВОЙ ЧАСТИ

И ТОРМОЗНОЙ СИСТЕМЫ

Высота контрольных точек нижней части кузова

Допуск: ±

±

±

± 10,5 мм

Разница между правой и левой стороной одной оси автомобиля не должна превышать 5 мм, при этом
водительская сторона должна находиться всегда на более высоком уровне.

После проведения работ по изменению высоты контрольных точек нижней части кузова необходимо
отрегулировать регулятор тормозных сил и фары.

Автомобиль

В передней части

H1-H2 = ... мм

В задней части

H4-H5 = ... мм

Размер X, мм

D и G

BB1R

77

-36

-
