Renault Clio. Руководство - часть 79

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83

83-3

Снимите пепельницу.

Снимите:
– держатель прикуривателя из гнезда, затем

отсоедините разъем,

– гофрированный чехол рычага переключения

передач;

– передние части (1) и (2) консоли, затем извлеките

их, как указано ниже.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83

83-4

Нажмите плоской отверткой на фиксатор (B), чтобы
извлечь пульт дистанционного управления
аудиосистемой.

Выверните три болта крепления нижнего
облицовочного кожуха рулевой колонки (C).

Выверните болт крепления (D) контактного диска.

Отсоедините разъемы (переключателей
стеклоочистителей, наружного освещения,
указателей поворота и противотуманного света) и
разъемы контактного диска (подушки безопасности
и регулятора скорости движения).

Снимите:
– контактный диск,

– четыре болта (E),
– приемное кольцо.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83

83-5

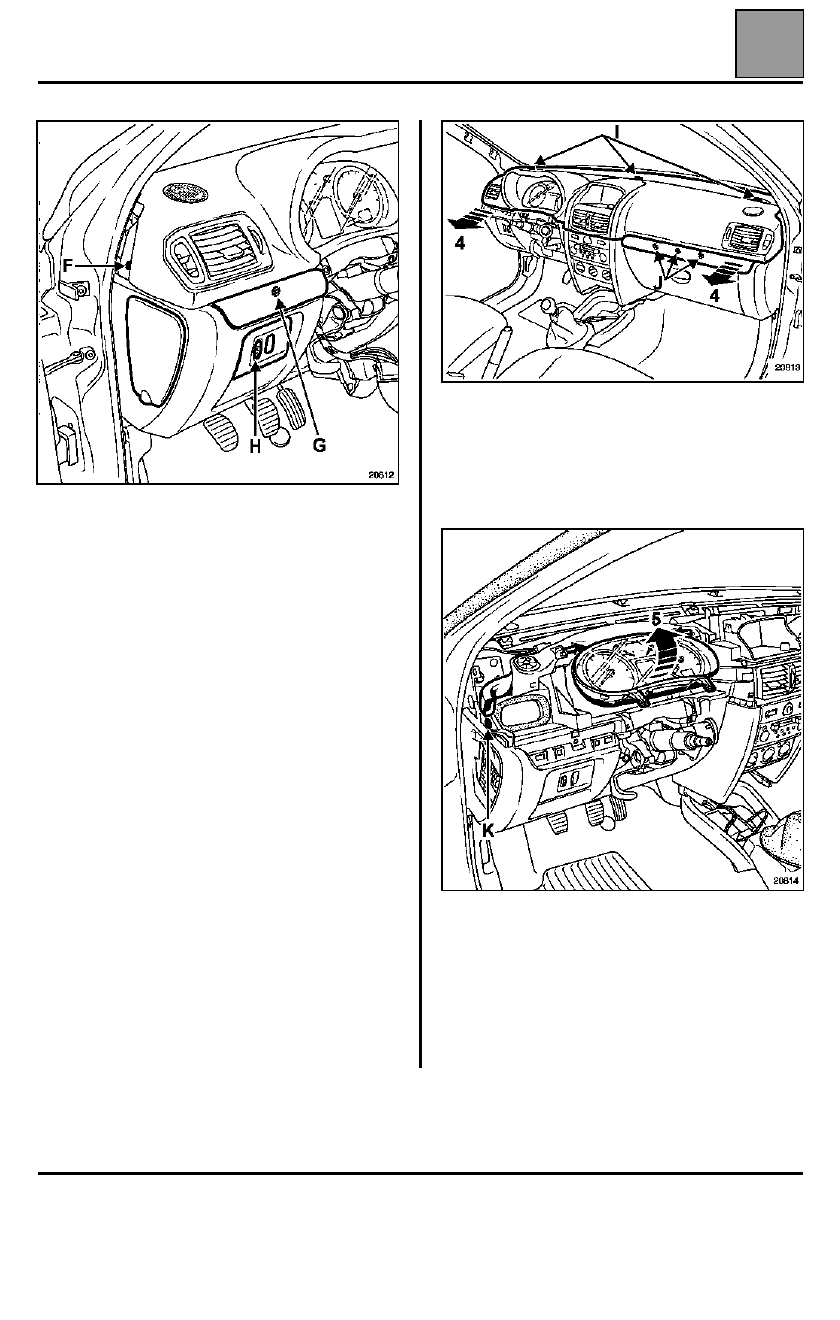

Снимите два пружинных фиксатора (F).

Сняв крышку (с помощью оправки Car. 1597),
выверните винт (G).

С помощью оправки (Car. 1597) отсоедините
панель корректора фар (H) и отсоедините
разъемы.

Снимите:
– люк коробки с плавкими предохранителями,

– три верхних винта (I).

Сняв крышку (с помощью инструмента Car. 1597),
выверните три винта (J).

Вытяните накладку, действуя как указано выше (4).

Снимите:
– два пружинных фиксатора (K), затем вытяните

воздуховоды,

– щиток приборов (5).

Отсоедините:
– разъемы двух громкоговорителей для

воспроизведения верхних частот,

– лампу освещения вещевого ящика,

ДАННЫЕ ДЛЯ РЕГУЛИРОВАНИЯ И КОНТРОЛЯ ХОДОВОЙ

ЧАСТИ И ТОРМОЗНОЙ СИСТЕМЫ

07B

07B-1

207B

ДАННЫЕ ДЛЯ РЕГУЛИРОВАНИЯ И КОНТРОЛЯ ХОДОВОЙ ЧАСТИ

И ТОРМОЗНОЙ СИСТЕМЫ

Колеса и шины

(1) При эксплуатации полностью загруженного автомобиля и/или на автостраде
(2) С кондиционером

Момент затяжки колесных болтов: 9 даН.м
Максимально допустимое осевое биение колесного диска: 0,8 мм

Автомобиль

Размер обода

Размер шин

Давление воздуха в

холодных шинах, бар (1)

Передние

колеса

Задние
колеса

B/L B1R

5,5 J 14

185/60 R 14 H
175/65 R 14 T

2,4

2,1
