ДАННЫЕ ДЛЯ РЕГУЛИРОВАНИЯ И КОНТРОЛЯ СИЛОВОГО

АГРЕГАТА

07А

07A-3

ДАННЫЕ ДЛЯ РЕГУЛИРОВАНИЯ И КОНТРОЛЯ СИЛОВОГО АГРЕГАТА

Затяжка болтов крепления головки блока цилиндров

СПОСОБ ЗАТЯЖКИ БОЛТОВ КРЕПЛЕНИЯ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ

Болты могут быть использованы повторно, если длина стержня болта под
головкой не превышает 117,7 мм (в противном случае замените все болты).

Процедура затяжки болтов крепления головки блока цилиндров

НАПОМИНАНИЕ: для правильной затяжки болтов удалите шприцом масло, оставшееся
в крепежных отверстиях головки блока цилиндров под болты крепления.

Не смазывайте моторным маслом новые болты. Напротив, повторно
используемые болты должны быть обязательно смазаны моторным маслом.

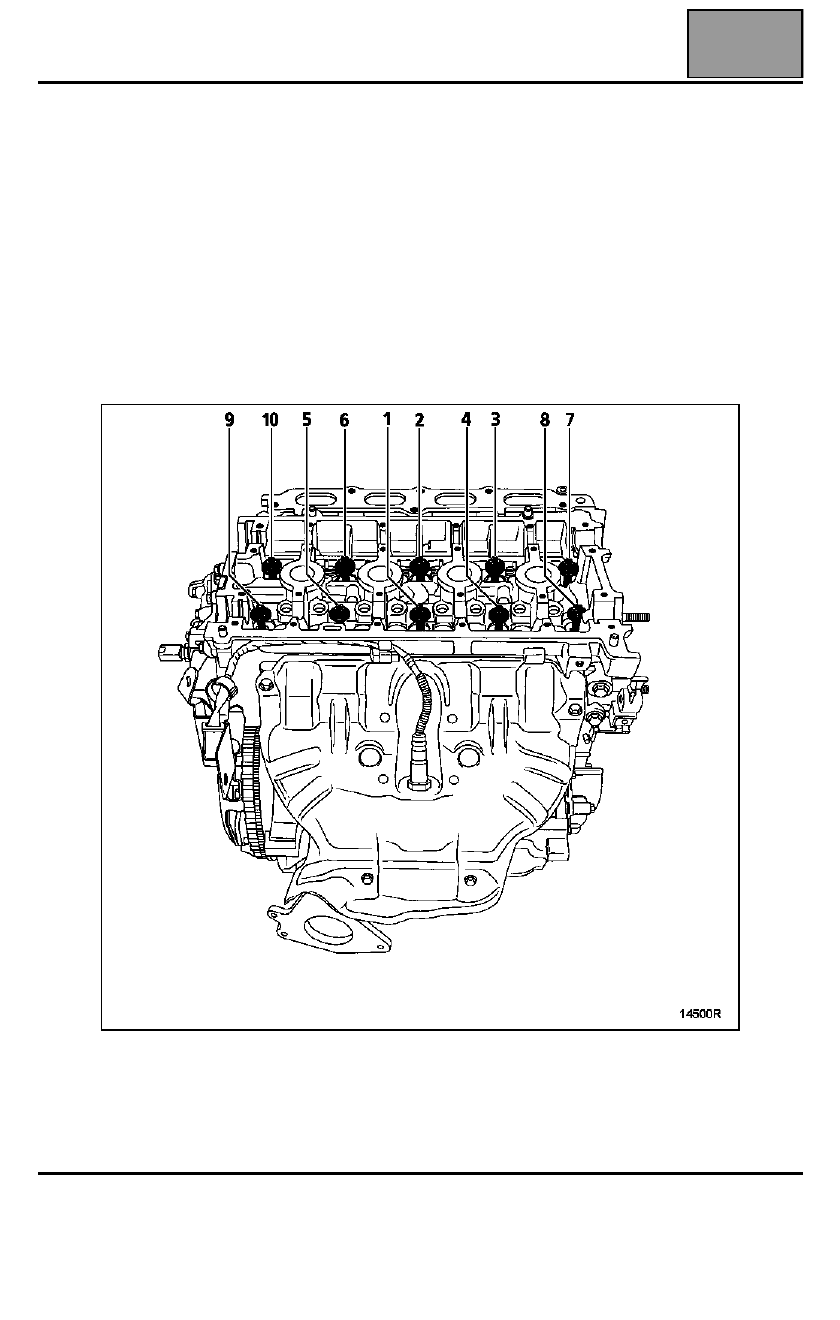

Затяните все болты моментом 2 даН.м в указанном ниже порядке.

Проверьте, чтобы все болты были затянуты моментом 2 даН.м затем доверните все
болты поочередно на угол 240°°°° ±

±

±

± 6°°°°.

После выполнения этой процедуры повторная затяжка болтов крепления головки
блока цилиндров не требуется.

82

82-4

СИСТЕМА ЭЛЕКТРОННОЙ ПРОТИВОУГОННОЙ БЛОКИРОВКИ

ЗАПУСКА ДВИГАТЕЛЯ

   Система электронной противоугонной блокировки двигателя с кодированным ключом

ПРИНЦИП ДЕЙСТВИЯ

При активизации системы электронной блокировки
запуска двигателя красная сигнальная лампа
системы мигает (медленно, одна вспышка в
секунду).:

●

После включения зажигания код ключа
передается в ЦЭКБС.

●

Если код распознается ЦЭКБС, то последний и
ЭБУ системы впрыска передают кодированные
сигналы по мультиплексной сети и сигнальная
лампа системы электронной блокировки запуска
двигателя гаснет.'

●

Если сигналы, посланные ЦЭКБС и ЭБУ впрыска
взаимно согласуются, ЦЭКБС разрешает запуск
двигателя и система впрыска разблокируется.

ОСОБЫЕ СЛУЧАИ:

●

ЭБУ системы впрыска не содержит в памяти
никакого справочного кода: в память заносится
посылаемый ему код.

●

Если код в ЦЭКБС и код ключа не совпадают,
система остается заблокированной. Красная
сигнальная лампа мигает (быстро). Запуск
двигателя автомобиля не разрешен.

ВНИМАНИЕ:

при недостаточной заряженности

аккумуляторной батареи падение напряжения при
работе стартера может снова активизировать
систему блокировки запуска двигателя. Если
напряжение аккумуляторной батареи слишком
низкое, запуск двигателя невозможен даже путем
толкания автомобиля.

82

82-5

СИСТЕМА ЭЛЕКТРОННОЙ ПРОТИВОУГОННОЙ БЛОКИРОВКИ

ЗАПУСКА ДВИГАТЕЛЯ

   Система электронной противоугонной блокировки двигателя с кодированным ключом

ЗАМЕНА И КОНФИГУРИРОВАНИЕ

Новые ЦЭКБС поставляются незакодированными. Поэтому после установки на автомобиль для обеспечения
работоспособности в них следует ввести код.

Для выполнения этой процедуры необходимо, чтобы в некоторые узлы автомобиля уже был введен
соответствующий код автомобиля. См. таблицу применяемости.

ВНИМАНИЕ

: Если в узел введен какой-либо код, то этот узел становится зарегистрированным для данного

автомобиля и удалить этот код или ввести другой код невозможно. Введенный код не может быть удален.

ТАБЛИЦА ПРИМЕНЯЕМОСТИ

* Ключ, регистрируемый для автомобиля, должен быть ранее не использовавшимся или уже

зарегистрированным для этого автомобиля.

ПРИМЕЧАНИЕ

: в ключ может быть введен код автомобиля, но при этом он может быть не

активизированным (не зарегистрированным).

НАПОМИНАНИЕ

: работоспособными будут только ключи, прошедшие процедуру регистрации.

ПОСЛЕПРО-

ДАЖНОЕ

ОБСЛУЖИВА-

НИЕ ИЛИ

РЕМОНТ

СОСТОЯНИЕ ЭЛЕМЕНТОВ

ПОТРЕБНОСТЬ

В РЕМОНТНОМ

КОДЕ

ЦЭКБС

Ключ

ЭБУ системы

впрыска

Ввод кода в

ЦЭКБС

Новый

Код введен

Код введен

ДА

Регистрация или

отмена

регистрации

ключа

Код введен

Новая*

-

ДА

Ввод кода в ЭБУ

системы
впрыска

Код введен

Код введен

-

НЕТ

82

82-6

СИСТЕМА ЭЛЕКТРОННОЙ ПРОТИВОУГОННОЙ БЛОКИРОВКИ

ЗАПУСКА ДВИГАТЕЛЯ

   Система электронной противоугонной блокировки двигателя с кодированным ключом

Новый ЦЭКБС поставляется без введенного кода. Поэтому после установки на автомобиль для ввода в
эксплуатацию в блок следует ввести код.

Для выполнения данной операции необходимо располагать хотя бы одним из прежних ключей автомобиля и
послепродажным кодом. Кроме того, в ЭБУ системы впрыска должен быть введен соответствующий код (см.
таблицу применяемости).

ВНИМАНИЕ!

 Если в ЦЭКБС введен какой-либо код, то блок становится зарегистрированным для данного

автомобиля. Невозможно удалить этот код из памяти ЦЭКБС или ввести в нее другой.

ВАЖНОЕ ЗАМЕЧАНИЕ!

 будут функционировать только ключи, прошедшие эту процедуру, при условии:

– в них уже введен код данного автомобиля;
– что они новые (незакодированные).

ПРИМЕЧАНИЕ

: При замене только ЦЭКБС, с ЭБУ системы впрыска никаких операций производить не

требуется, в его памяти сохраняется прежний код системы электронной блокировки запуска двигателя.

ПРОЦЕДУРА ВВОДА КОДА В ЦЭКБС

С помощью диагностическ ого прибора:

●

Войдите в режим диалога с системой
"Электронная блокировка запуска двигателя".

●

В меню "Команды", "Специальные команды"
подтвердите строку "SC027: ввод кода в
ЦЭКБС

".

●

Прибор выводит на дисплей сообщение
"Извлеките ключ из замка зажигания"

.

●

На дисплее высвечивается "Введите
послепродажный код

". Выключите зажигание,

введите секретный послепродажный код (12
шестнадцатеричных символов) и подтвердите
его.

●

Если формат кода верен, устройство выдаст
сообщение "Вставьте уже
зарегистрированный для автомобиля ключ

",

и начнется процедура программирования.

●

Устройство выдаст сообщение
"Программирование ЦЭКБС выполнено,
начните процедуру программирования
ключей"

, ЦЭКБС закодирован. Теперь следует

войти в режим программирования ключа и
зарегистрировать остальные ключи (не более
четырех). Для вывода этого сообщения может
потребоваться несколько секунд.

ВНИМАНИЕ

 Продолжительность выполнения

каждой операции не должна превышать 5 минут, в
противном случае процедура программирования
отменяется.

ОСОБЫЕ СЛУЧАИ

Если на экране высвечивается:

●

"Послепродажный код не соответствует коду
предъявленного ключа. Проверьте, что Вы
ввели правильный код и что Вы предъявили
ключ от данного автомобиля"

: код не

соответствует ключу автомобиля или ключ не от
данного автомобиля.

●

"Память ЦЭКБС содержит информацию.
Запустите процедуру программирования
ключей"

:ЦЭКБС уже запрограммирован для

этого автомобиля.

●

"Проверьте послепродажный код"

, введенный

код неверен, проверьте его и повторите попытку.

●

"Прекращение процедуры программирования
ЦЭКБС, ключ не от данного автомобиля"

: код

ключа не соответствует введенному коду (ключ
от автомобиля другого модельного ряда).

●

"Предъявлен ранее не использовавшийся
ключ. Предъявите ранее зарегистрованный
для данного автомобиля ключ"

: ключ не

содержит кода, предъявите уже
запрограммированный для данного автомобиля
ключ.
