ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Верхний стоп-сигнал

81

81-5

Верхний стоп-сигнал

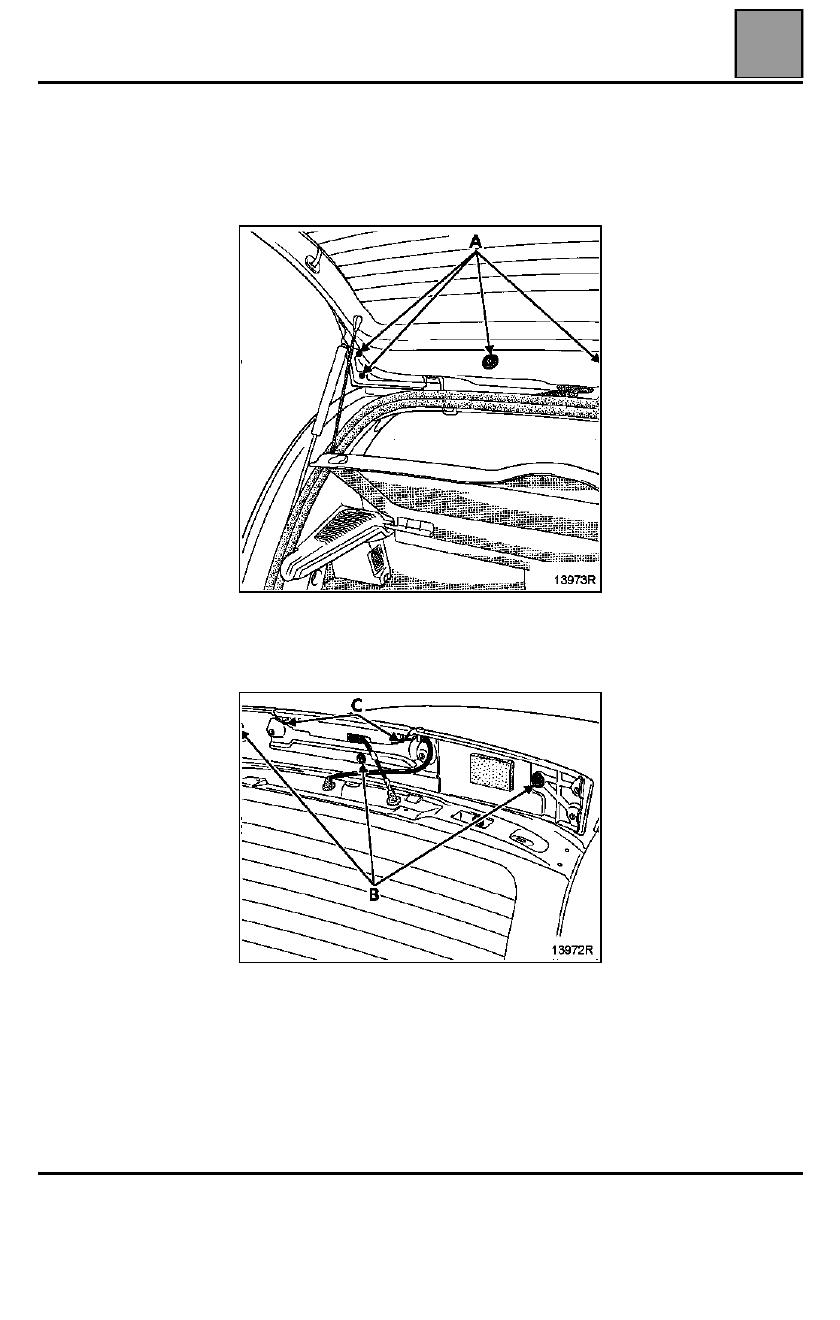

СНЯТИЕ - УСТАНОВКА

При поднятой двери задка выверните шесть
болтов (A) крепления верхней панели.

При опущенной двери задка отсоедините верхнюю
панель (отжав три защелки (B)).

Разъедините разъем и выверните два винта (C)
крепления фонаря.

ПРИМЕЧАНИЕ

: Лампы не снимаются. В случае

неисправности замените фонарь в сборе.

82

82-1

182

СИСТЕМА ЭЛЕКТРОННОЙ ПРОТИВОУГОННОЙ БЛОКИРОВКИ

ЗАПУСКА ДВИГАТЕЛЯ

   Система электронной противоугонной блокировки двигателя с кодированным ключом

ОСОБЕННОСТИ

●

В настоящее время вместо кода разблокировки
используется послепродажный код,
присваиваемый автомобилю на заводе на весь
срок службы.
– на ключе не написан номер,
– при поставке автомобиль не имеет этикетки с

кодом.

При необходимости проведения работ с данной
системой номер послепродажного кода можно
запросить в местном сервис-центре (см.
Техническую ноту 3315E

).

При запросе номера послепродажного кода
теперь необходимо представить
идентификационный и заводской номера
автомобиля. С их помощью работник
сервисной станции может идентифицировать
автомобиль для сообщения правильного
кода.

●

Сменные ключи поставляются не
кодированными, без номера и без металлической
вставки.

●

Данная система может иметь не более четырех
ключей. Работа пульта дистанционного
управления и состояние элемента питания не
оказывают никакого влияния на работу системы
электронной блокировки запуска двигателя.

●

В случае потери или кражи или по просьбе
клиента можно отменить регистрацию одного или
нескольких ключей для автомобиля. При
необходимости эти ключи могут быть повторно
зарегистрированы для того же автомобиля.

ВНИМАНИЕ!

 На автомобилях с данной системой

невозможно одновременно заменить несколько
элементов (ЦЭКБС и ключи или ЦЭКБС и ЭБУ
системы впрыска). Эти элементы поставляются
без введенного кода.

При замене этих элементов в них невозможно
ввести код, если в памяти ни одного из них не
содержится штатный код автомобиля (см.
таблицу "Применяемость").

●

Способа удалить код, сохраняемый элементами
системы, не существует. Введенный код не
может быть удален.

ОБЩИЕ СВЕДЕНИЯ

Это- электронная блокировка запуска двигателя,
управляемая системой опознания ключа с
изменяющимся случайным кодом
(зашифрованным).

Система электронной блокировки запуска
двигателя включается спустя несколько секунд
после выключения зажигания. Об этом может
свидетельствовать мигание красной сигнальной
лампы, расположенной на щитке приборов.

На заводе автомобилю присваивается
двенадцатизначный код в шестнадцатеричном
формате для инициализации системы электронной
блокировки запуска двигателя.

В послепродажный период послепродажный код
может потребоваться для того, чтобы:
– добавить ключи;
– заменить один или несколько ключей;
– отменить регистрацию одного или нескольких

ключей (например, в случае утраты или кражи);

– заменить ЦЭКБС.

ПРИМЕЧАНИЕ.

 Для получения послепродажного

кода необходимо знать серийный номер
автомобиля. Существует несколько вариантов в
зависимости от страны поставки (см. Техническую
ноту 3315E

):

– Minitel,
– местный сервис-центр,
– служба Techline.

82

82-2

СИСТЕМА ЭЛЕКТРОННОЙ ПРОТИВОУГОННОЙ БЛОКИРОВКИ

ЗАПУСКА ДВИГАТЕЛЯ

   Система электронной противоугонной блокировки двигателя с кодированным ключом

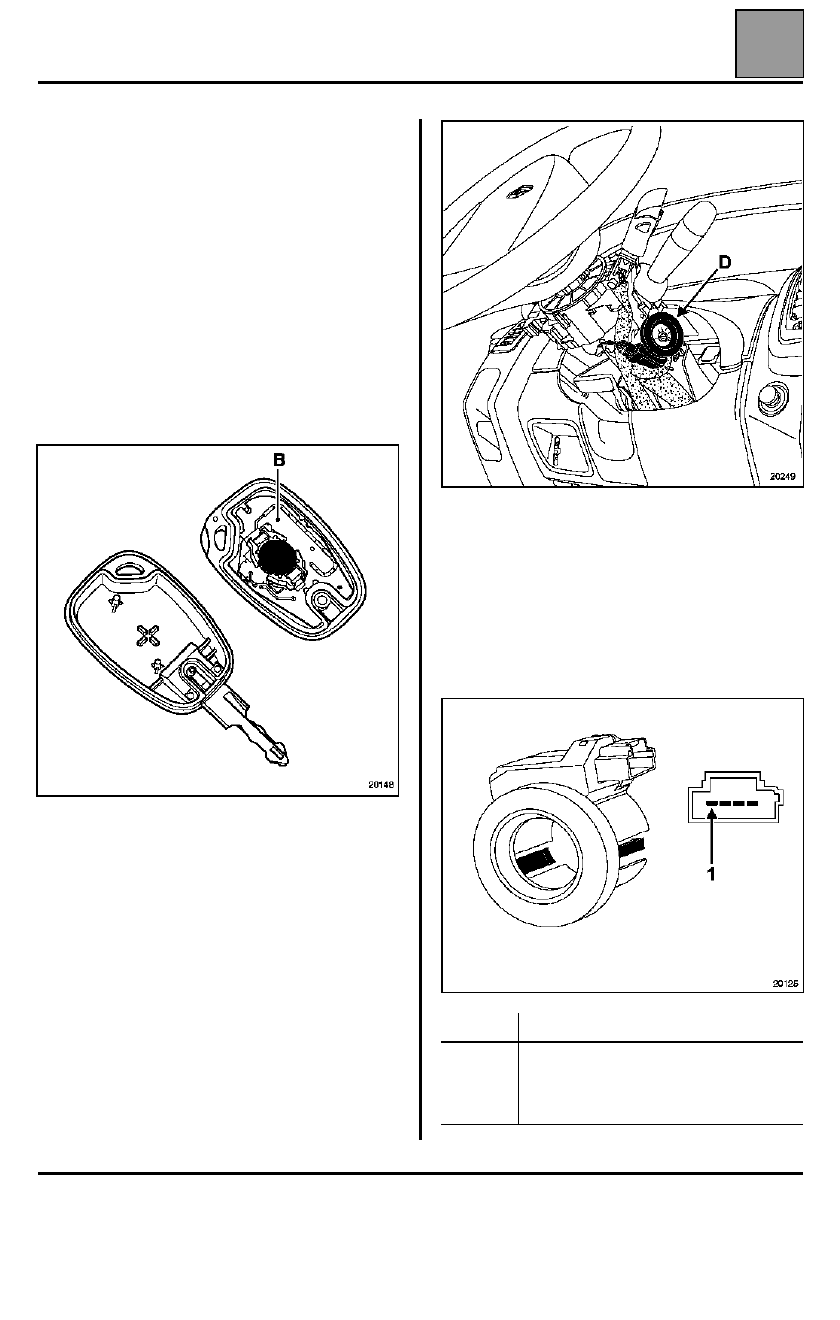

ОПИСАНИЕ СИСТЕМЫ

При использовании данной системы электронная
блокировка запуска двигателя включается спустя
несколько секунд после выключения зажигания (на
это указывает мигание красной сигнальной лампы
системы электронной блокировки запуска
двигателя).

Система включает:

●

головку ключа с кодированной электронной
схемой (B), обеспечивающей управление
системой электронной блокировки запуска
двигателя и радиочастотное запирание и
отпирание дверей (в зависимости от
комплектации),

ПРИМЕЧАНИЕ

: Отныне электроника для

управления системой блокировки запуска
двигателя встроена в печатную схему пульта
дистанционного управления.

●

приемное кольцо (D), расположенное вокруг
замка зажигания и оснащенное электронной
схемой для передачи кода ключей в ЦЭКБС.

ПРИМЕЧАНИЕ

: это кольцо не кодировано.

СНЯТИЕ - УСТАНОВКА

Снимите верхний и нижний облицовочные кожухи
рулевой колонки, высвободите кольцо замка
зажигания и разъедините его разъем.

ПОДКЛЮЧЕНИЕ

20249

20125

Контакт

Назначение

1
2
3
4

Не используется
"Масса"
"+" до замка зажигания
Выход сигнала

82

82-3

СИСТЕМА ЭЛЕКТРОННОЙ ПРОТИВОУГОННОЙ БЛОКИРОВКИ

ЗАПУСКА ДВИГАТЕЛЯ

   Система электронной противоугонной блокировки двигателя с кодированным ключом

●

ЦЭКБС.

Для блокировки запуска двигателя ЦЭКБС
обеспечивает выполнение следующих функций:
– декодирование сигнала ключа,
– связь с ЭБУ системы впрыска,
– управление красной сигнальной лампой на щитке

щитка приборов,

– связь с диагностическим прибором.

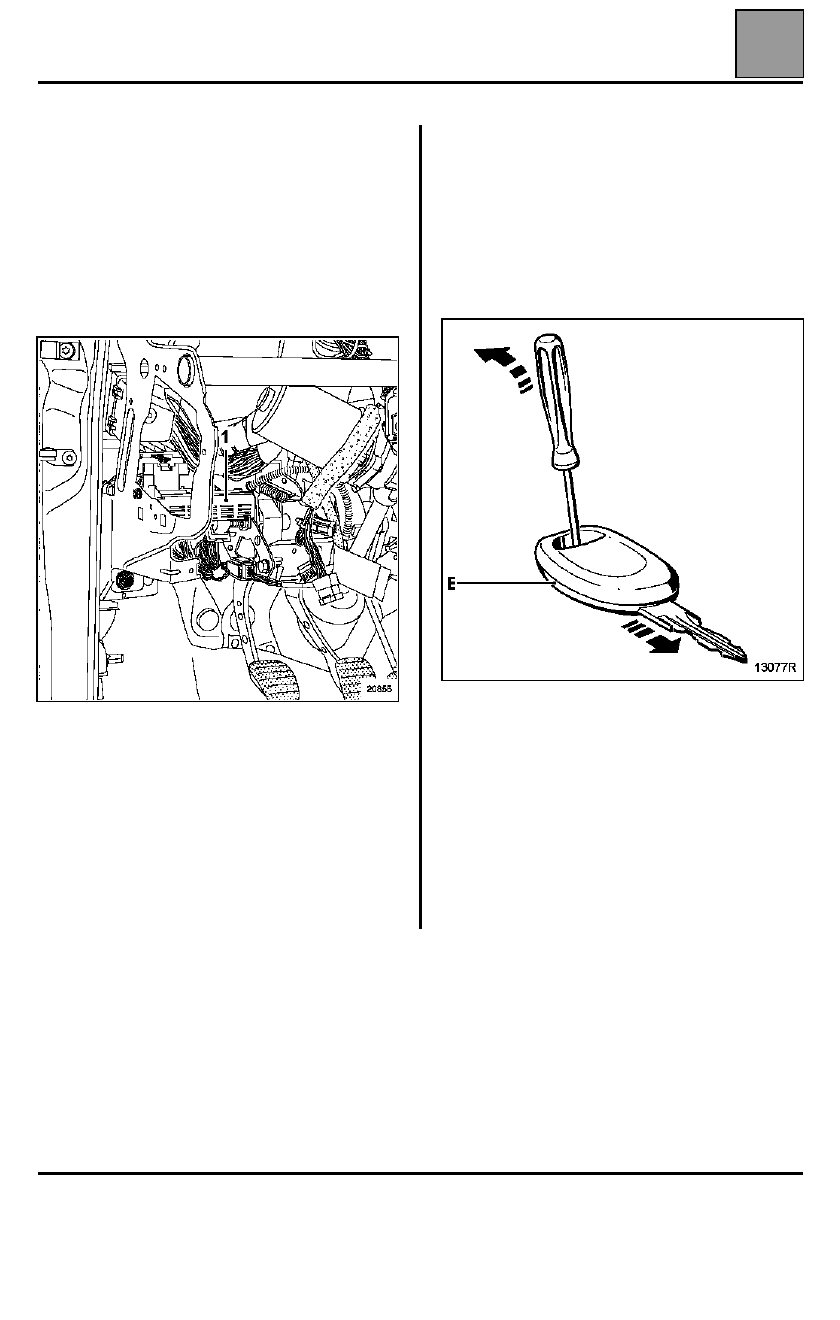

ЦЭКБС (1) размещен под щитком приборов.

Методику снятия см. раздел 87.

●

Расположенная на щитке приборов красная
сигнальная лампа системы электронной
блокировки запуска двигателя служит для
индикации:
– активизации системы электронной блокировки

запуска двигателя,

– нераспознавания ключа,
– отказа системы,
– кодирования ключа.

ВСКРЫТИЕ ГОЛОВКИ КЛЮЧА

Положите головку ключа на стол, металлической
вставкой вниз.

Вставьте небольшую отвертку так, чтобы конец
отвертки уперся в нижнюю часть (Е) головки ключа
и нажмите, как указано на рисунке ниже. В
результате верхняя часть сместится по отношению
к нижней части.

20855

13077R
