ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Фары дневного движения

80

80-19

Фары дневного движения

ОСОБЕННОСТИ ФАР ДНЕВНОГО ДВИЖЕНИЯ

В исполнении для некоторых стран управление
включением фар дневного движения
осуществляется центральным электронным
коммутационным блоком салона (ЦЭКБС).

Функция света дневного движения может быть
реализована только для автомобилей, оснащенных
ЦЭКБС и жгутом проводов для автомобилей в
максимальной комплектации (с возможностью
подключения датчика дождя и датчика
освещенности).

ПРИМЕЧАНИЕ

: Ток питания света дневного

движения подается через установленные в ЦЭКБС
реле.

Произведите конфигурирование света дневного
движения с помощью диагностического прибора,
используя меню "Команды", "Конфигурирование
системы"

 и выбрав строку с "фарами дневного

движения"

 или без них (см. раздел 87).

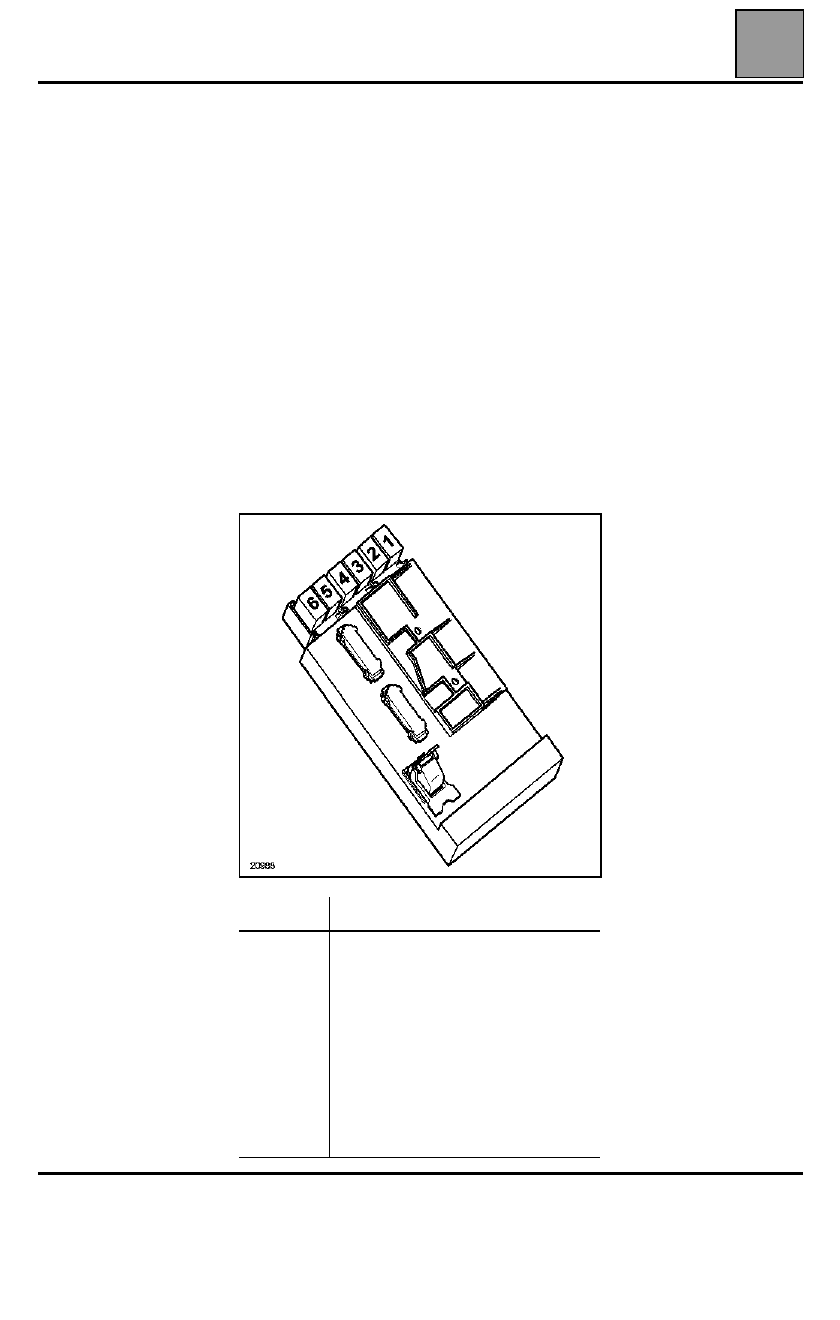

Реле

Назначение

1

Главное реле фар дневного
движения

2

Реле габаритных огней дневного
движения

3

Реле противотуманных фар

4

Реле ближнего света фар дневного
движения

5

Реле электродвигателя омывателя
фар

6

Реле электродвигателя омывателя
фар

ДАННЫЕ ДЛЯ РЕГУЛИРОВАНИЯ И КОНТРОЛЯ СИЛОВОГО

АГРЕГАТА

07А

07A-2

БЕЗ СИСТЕМЫ

КОНДИЦИОНИРОВАНИ

Я ВОЗДУХА

ДАННЫЕ ДЛЯ РЕГУЛИРОВАНИЯ И КОНТРОЛЯ СИЛОВОГО АГРЕГАТА

Натяжение ремня привода

вспомогательного оборудования

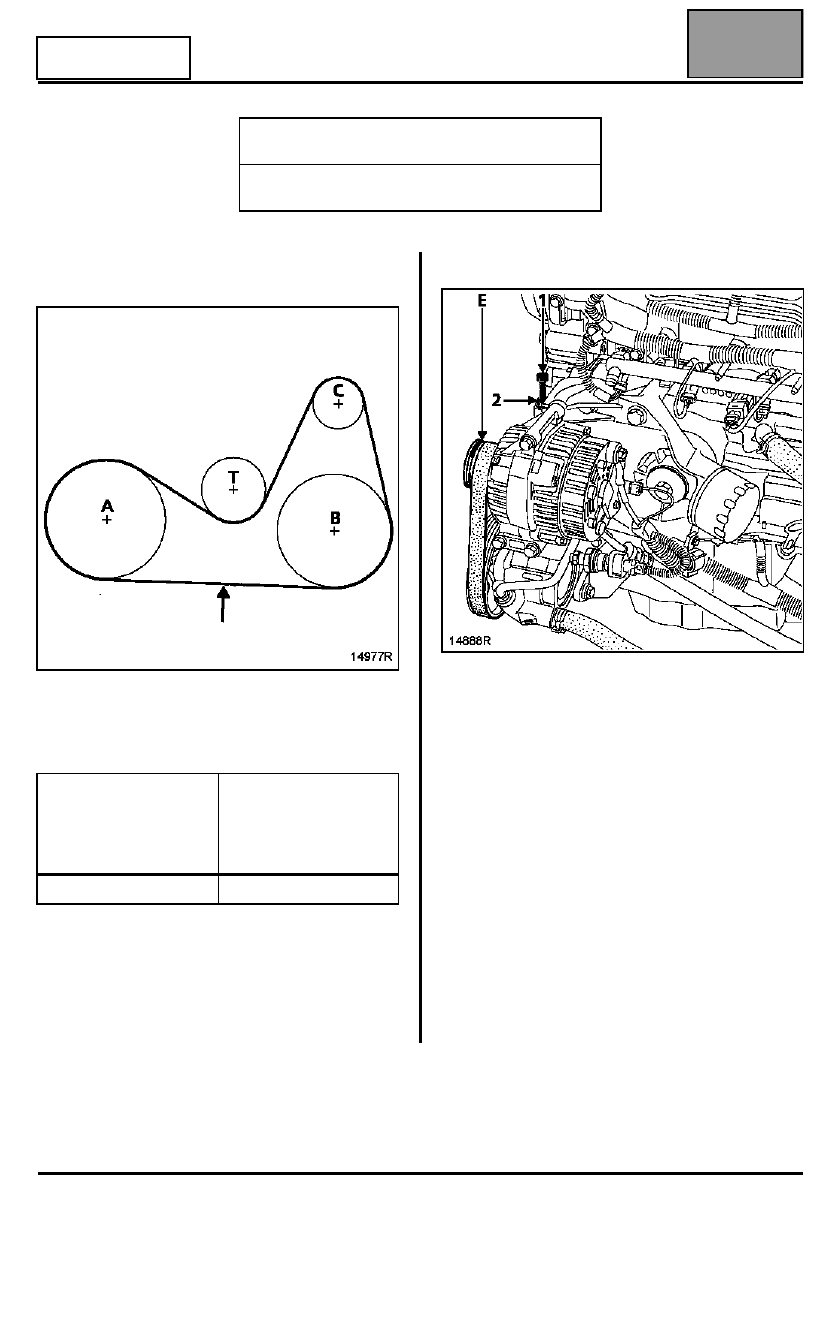

РЕМЕНЬ ПРИВОДА ГЕНЕРАТОРА И НАСОСА
ГИДРОУСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ

Регулировка натяжения ремня проводится болтом
(1), (при этом оба болта крепления натяжного
ролика должны быть ослаблены (2)).

A

Коленчатый вал

B

Насос гидроусилителя рулевого управления

C

Генератор

T: Натяжной

ролик

→

Место проверки натяжения ремня

ПРИМЕЧАНИЕ: ремень привода
вспомогательного оборудования имеет пять
зубцов, тогда как шкивы генератора, насоса
гидроусилителя рулевого управления и
коленчатого вала имеют по шесть зубцов;
таким образом, при установке ремня
необходимо убедиться, что ручей на торце
шкивов (E) остается "сквозным".

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

Mot. 1505

Приспособление для проверки
натяжения приводного ремня

Натяжение,

Гц

многоклиновый

ремень привода

насоса

гидроусилителя

рулевого управления

Ремень установлен:

190 ± 10

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Противотуманные фары

80

80-20

Противотуманные фары

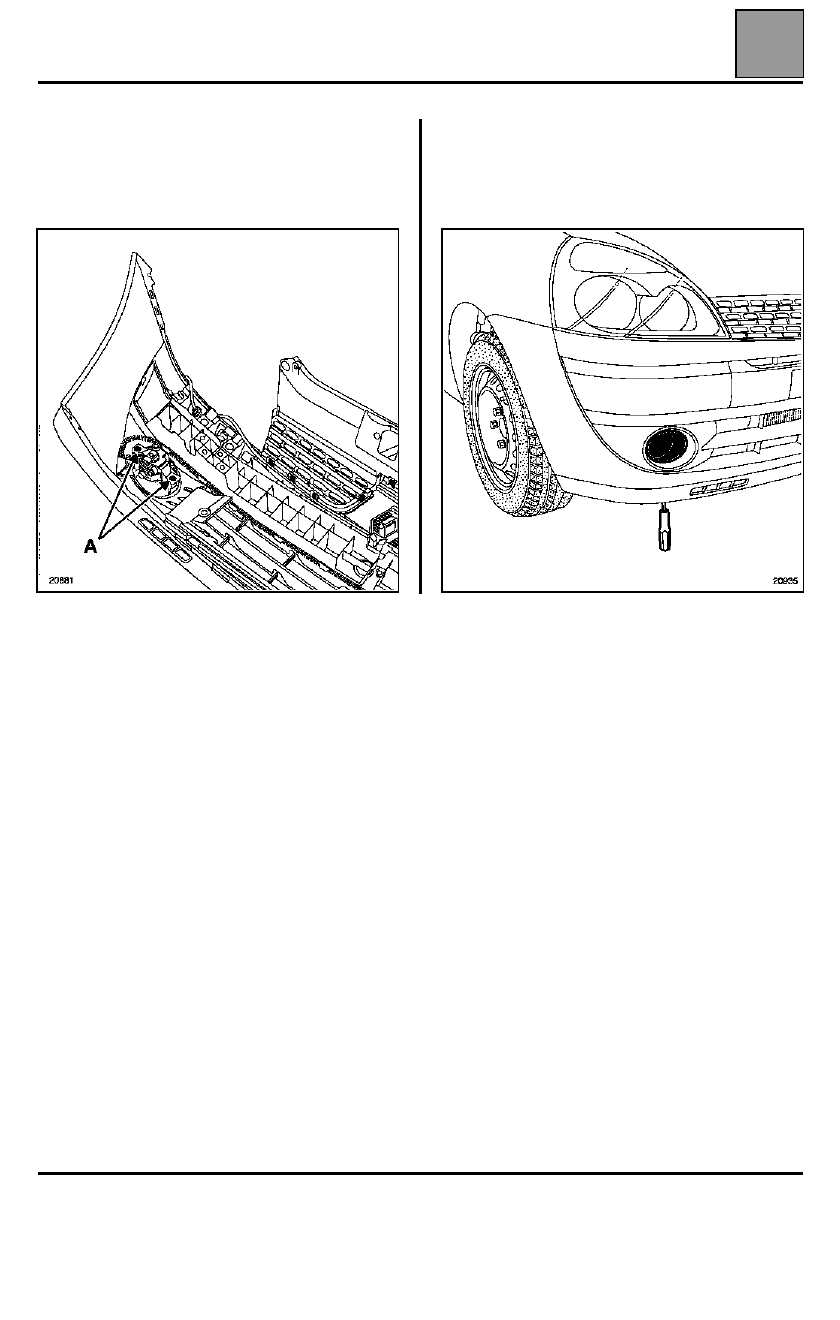

СНЯТИЕ

Разъедините разъем.

Отверните два крепежных винта (A).

УСТАНОВКА

Установка не представляет сложности, однако не
забудьте произвести регулировку противотуманных
фар.

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Панель крепления противотуманных фар

80

80-21

Панель крепления противотуманных фар

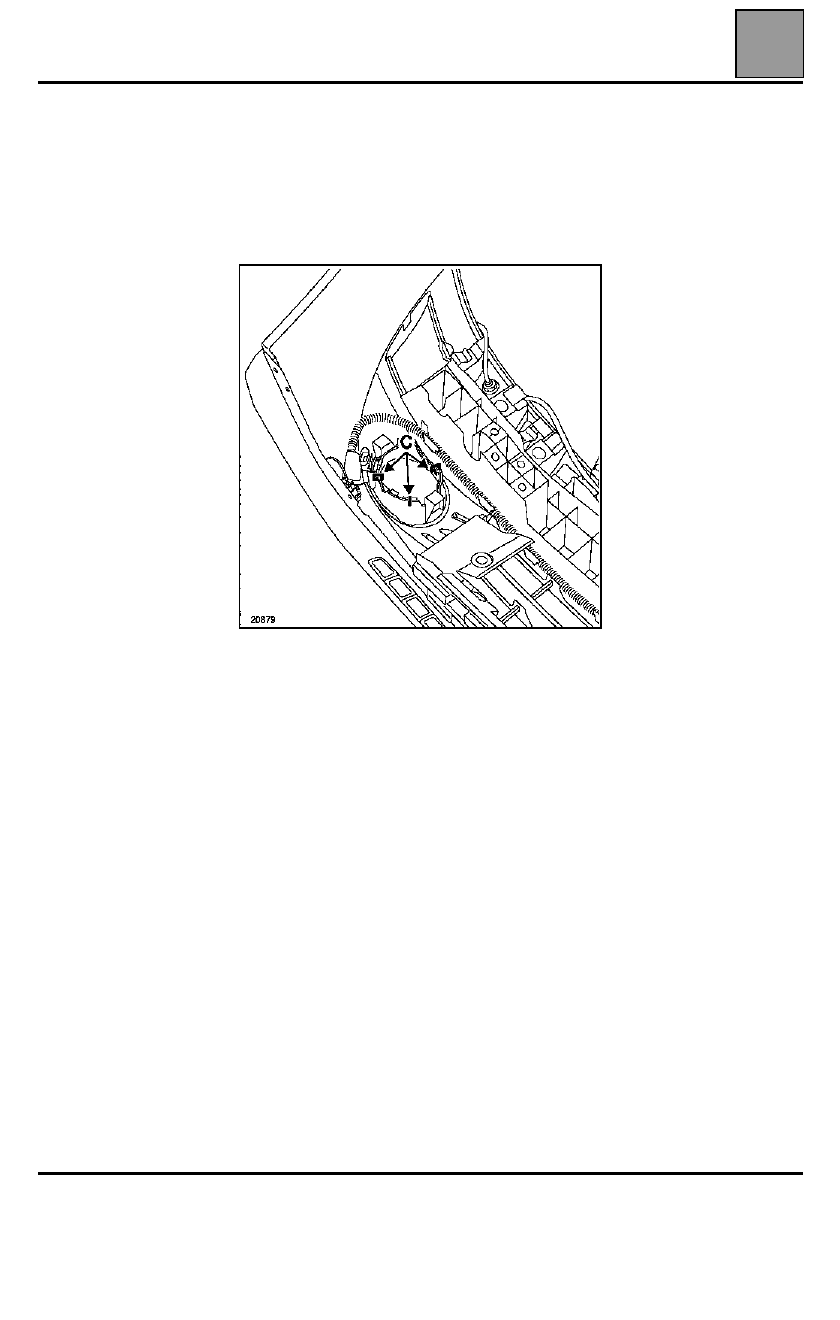

Особенности

:

Панель крепления противотуманных фар
установлена на трех фиксаторах (C).

Установка производится с помощью пинцета
Car. 1521

 (более подробно см. раздел "Кузов").
