ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Ксеноновые фары

80

80-15

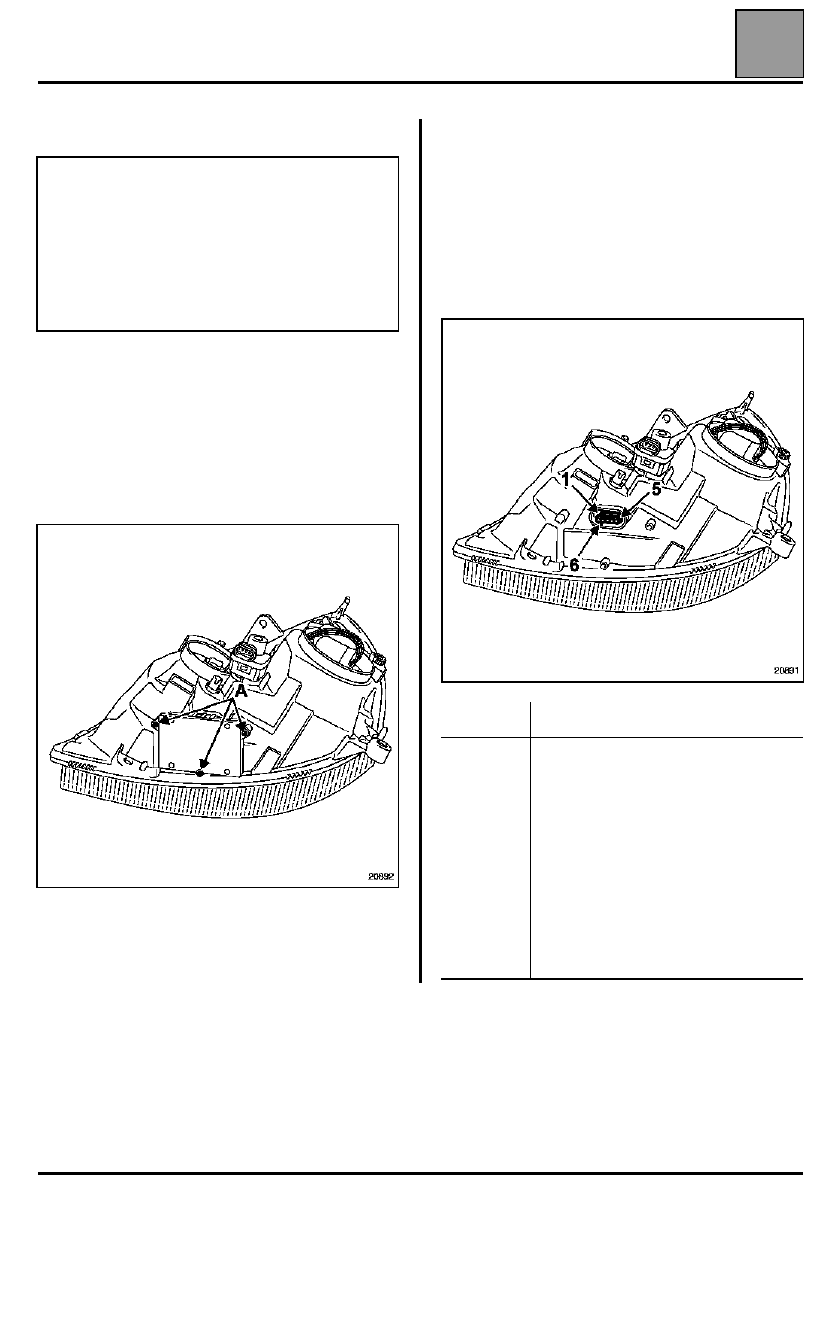

СНЯТИЕ ИСПОЛНИТЕЛЬНОГО МЕХАНИЗМА

Для снятия испольнительного механизма
необходимо снять блок-фару.

Поверните исполнительный механизм на 1/8
оборота для отсоединения его от блок-фары.

Слегка покачивая исполнительный механизм,
отсоедините шаровый шарнир от параболического
отражателя.

УСТАНОВКА - Особенности

Для облегчения установки исполнительного
механизма снимите герметичный кожух и
придерживайте отражатель фары. Затем вставьте
шаровой шарнир в его гнездо.

Установите затем исполнительный механизм в
блок-фару и поверните его на 1/8 оборота.

ВАЖНОЕ ЗАМЕЧАНИЕ

 После снятия

исполнительных механизмов необходимо
произвести инициализацию системы и регулировку
фар (см. главу "Инициализация").

ПОДКЛЮЧЕНИЕ

Контакт

Назначение

1

"Масса"

2

Управление

3

Электропитание

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Ксеноновые фары

80

80-16

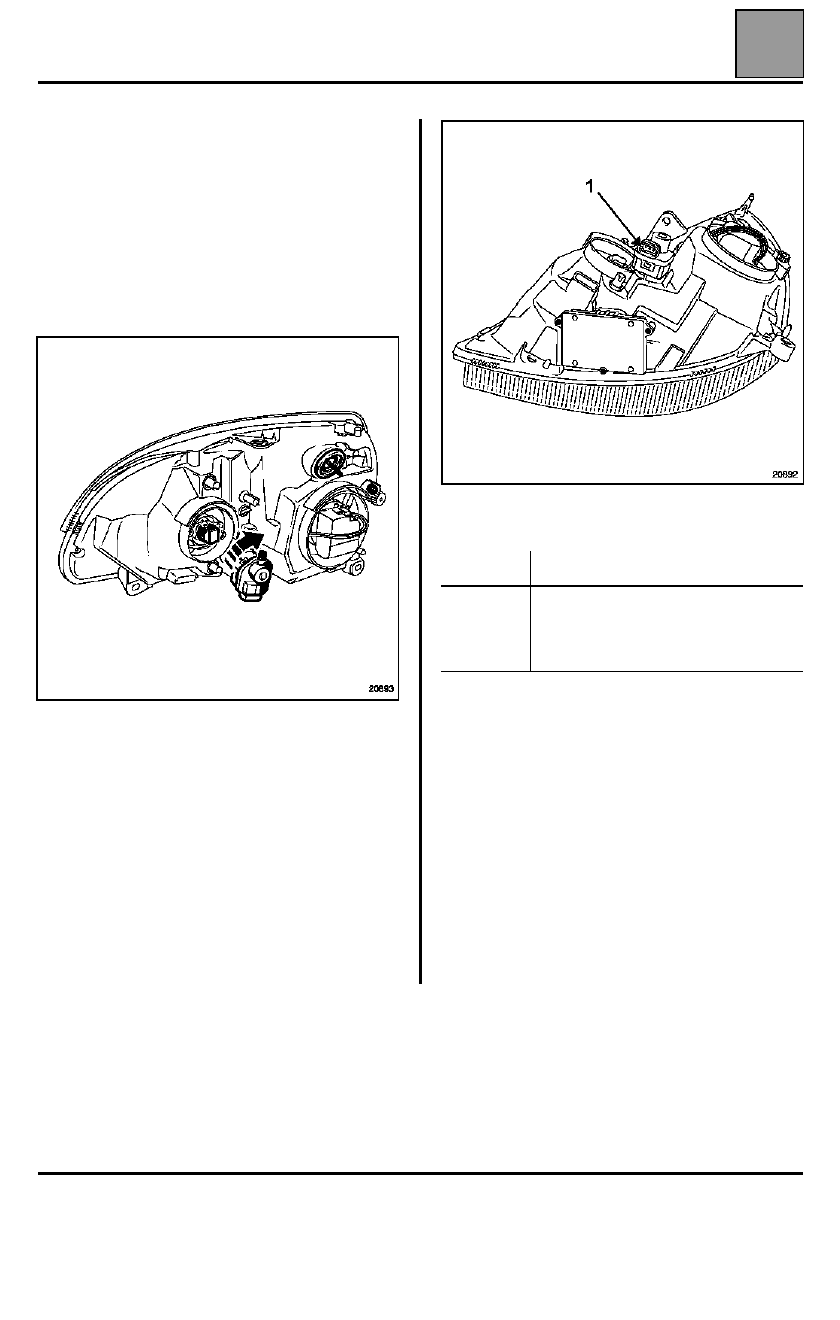

ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ

СНЯТИЕ

Снимите фару.

Чтобы не поцарапать фару, положите ее на чистый
кусок ткани.

Выверните винты (A) с крестообразным шлицем.

УСТАНОВКА

Соблюдайте момент затяжки винтов крепления
ЭБУ (1 даН.м).

ВАЖНО

: после снятия ЭБУ необходимо произвести

инициализацию системы и регулировку фар (см.
главу "Инициализация").

ПОДКЛЮЧЕНИЕ

ВНИМАНИЕ! Ксеноновые лампы загораются
при подаче напряжения 20 000 В и работают
при переменном напряжении 85 В.
Поэтому перед снятием необходимо
разъединить разъем блок-фары и подождать
пока ЭБУ остынут.
Запрещается включать лампу, если она не
установлена в блок-фару (это опасно для
зрения).

Контакт

Назначение

1

Информация о включении ближнего
света фар

2

"Масса"

3

Соединение с блоком высокого
напряжения (контакт №4)

4

Соединение с блоком высокого
напряжения (контакт №2)

5

Соединение с блоком высокого
напряжения (контакт №1)

6

"Масса" лампы

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Ксеноновые фары

80

80-17

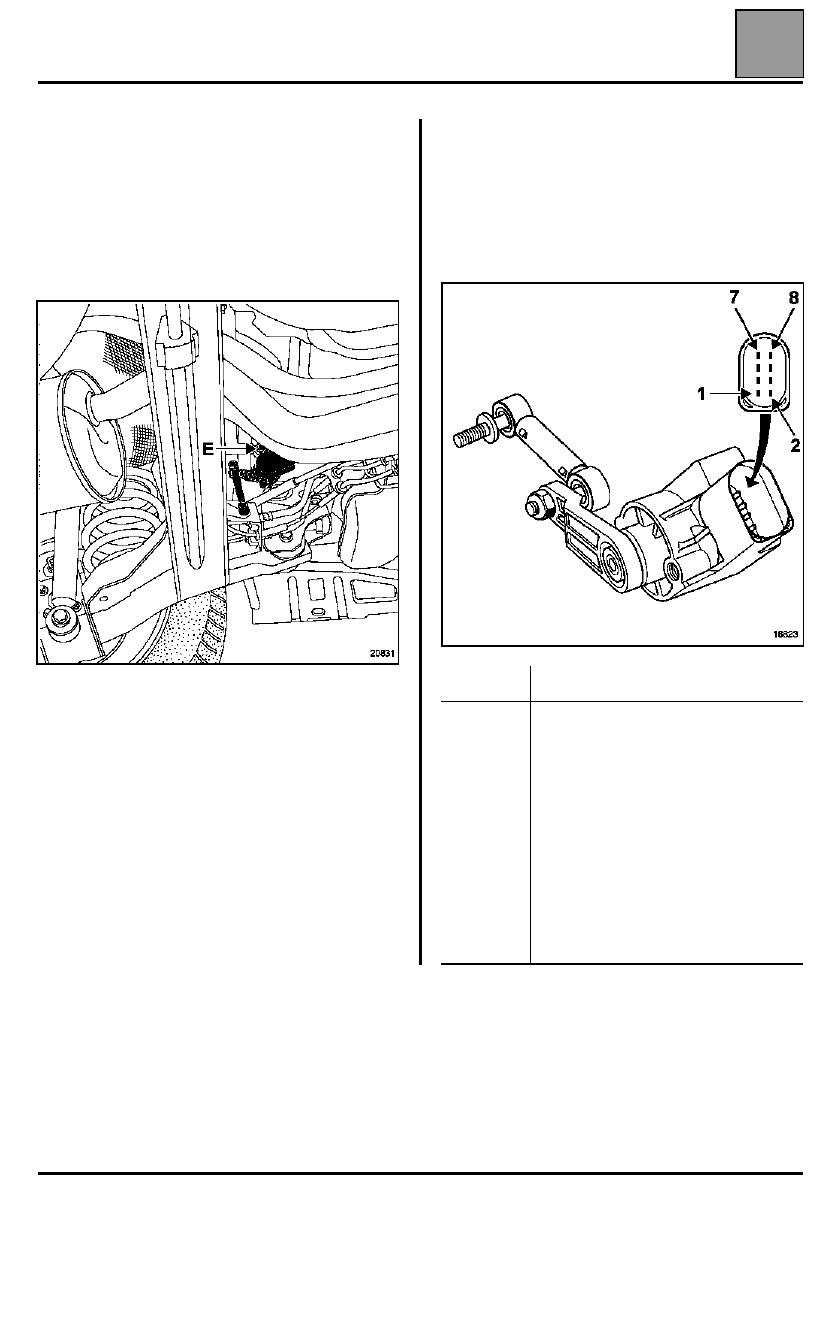

ЗАДНИЙ ДАТЧИК / ЭБУ

СНЯТИЕ

Разъедините разъем питания.

Отсоедините конец тяги.

Выверните болт крепления (E) датчика/ЭБУ.

УСТАНОВКА

ВАЖНОЕ ЗАМЕЧАНИЕ

 После установки датчика и

затяжки болта его крепления моментом 1,2 даН.м
необходимо произвести инициализацию системы и
регулировку фар (см. главу"Инициализация").

ПОДКЛЮЧЕНИЕ

Контакт

Назначение

1

"Масса"

2

"+" после замка зажигания

3

Не используется

4

Сигнал скорости автомобиля

5

Диагностическая линия

6

Информация о включении
освещения

7

Управление исполнительными
механизмами фар

8

Не используется

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Ксеноновые фары

80

80-18

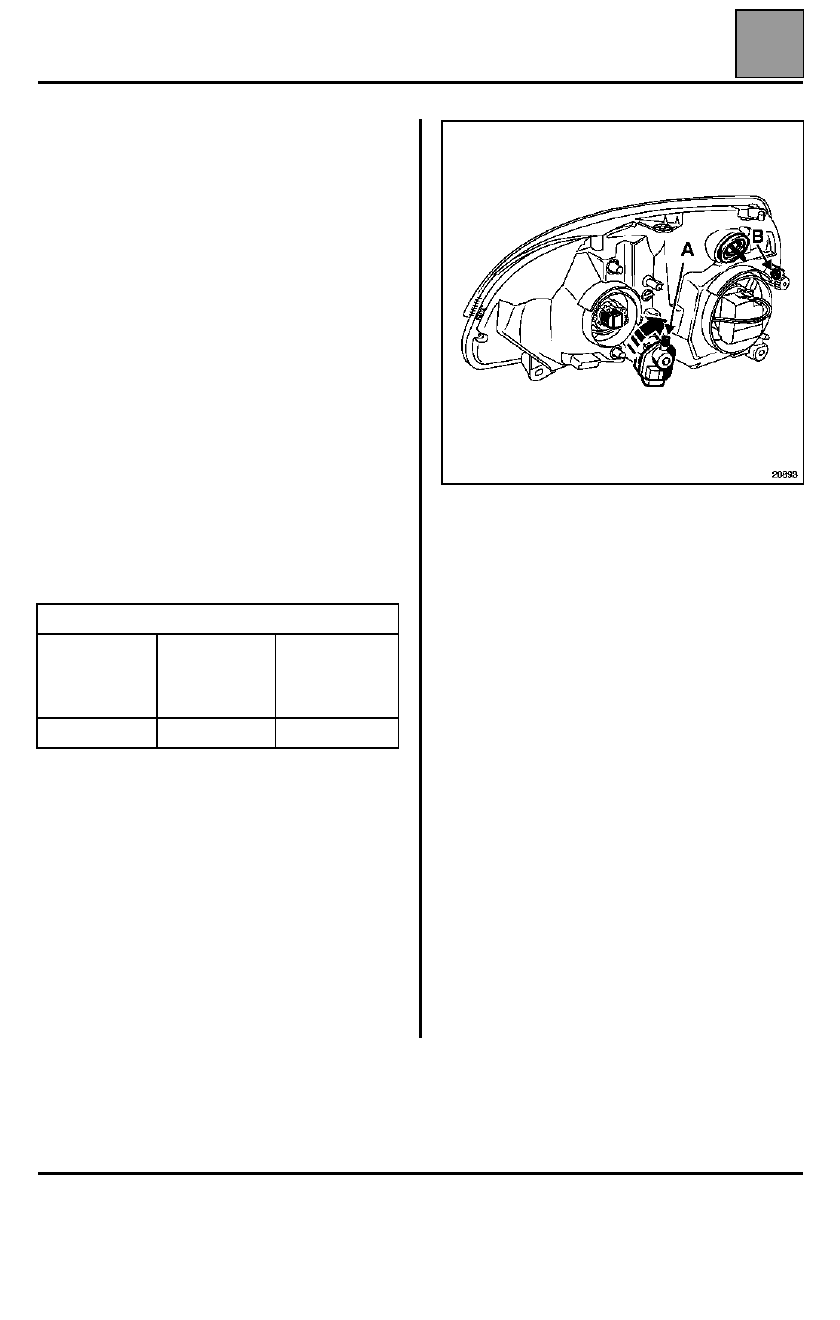

ИНИЦИАЛИЗАЦИЯ СИСТЕМЫ И РЕГУЛИРОВКА
ФАР

Данная процедура должна выполняться каждый
раз после работ с фарой, датчиком/ЭБУ или каким-
либо элементом ходовой части.

Поставьте автомобиль на ровную горизонтальную
площадку.

ВАЖНОЕ ЗАМЕЧАНИЕ

: не затягивайте

стояночный тормоз.

Проверьте давление воздуха в шинах и откройте
капот.

Подсоедините диагностический прибор и
убедитесь в отсутствии неисправностей.'

Вк лючите зажигание, ближний свет, выберите ЭБУ
и подтвердите выбор.

Подайте команду: "AC 010: Настройка ЭБУ".

Введите в прибор регулировки света фар данные
из приведенной ниже таблицы:

ПРИМЕЧАНИЕ. Если прибор для регулировки
света фар не регулируется, примите 1% в
качестве значения понижения.

Не выключая зажигание,

 с помощью

приспособления для регулировки фар произведите
регулировку пучка света фары в вертикальной
плоскости винтом (А) и в горизонтальной плоскости
винтом (В).

ВАЖНОЕ ЗАМЕЧАНИЕ

: высота кузова не должна

изменяться в течение времени между
инициализацией и регулировкой фар. Эти две
операции должны производиться одновременно.

ВАЖНОЕ ЗАМЕЧАНИЕ

: инициализация системы

невозможна:

●

если сигнал скорости автомобиля отсутствует
или не равен нулю;

●

если положение датчика за пределами допуска;

●

если конфигурирование ЭБУ выполнено
неправильно.

Уровень бензина

В баке

аварийный

остаток

бензина

Бак заполнен

наполовину

Полный бак

0,9%

1%

1,2%
