КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83

83-6

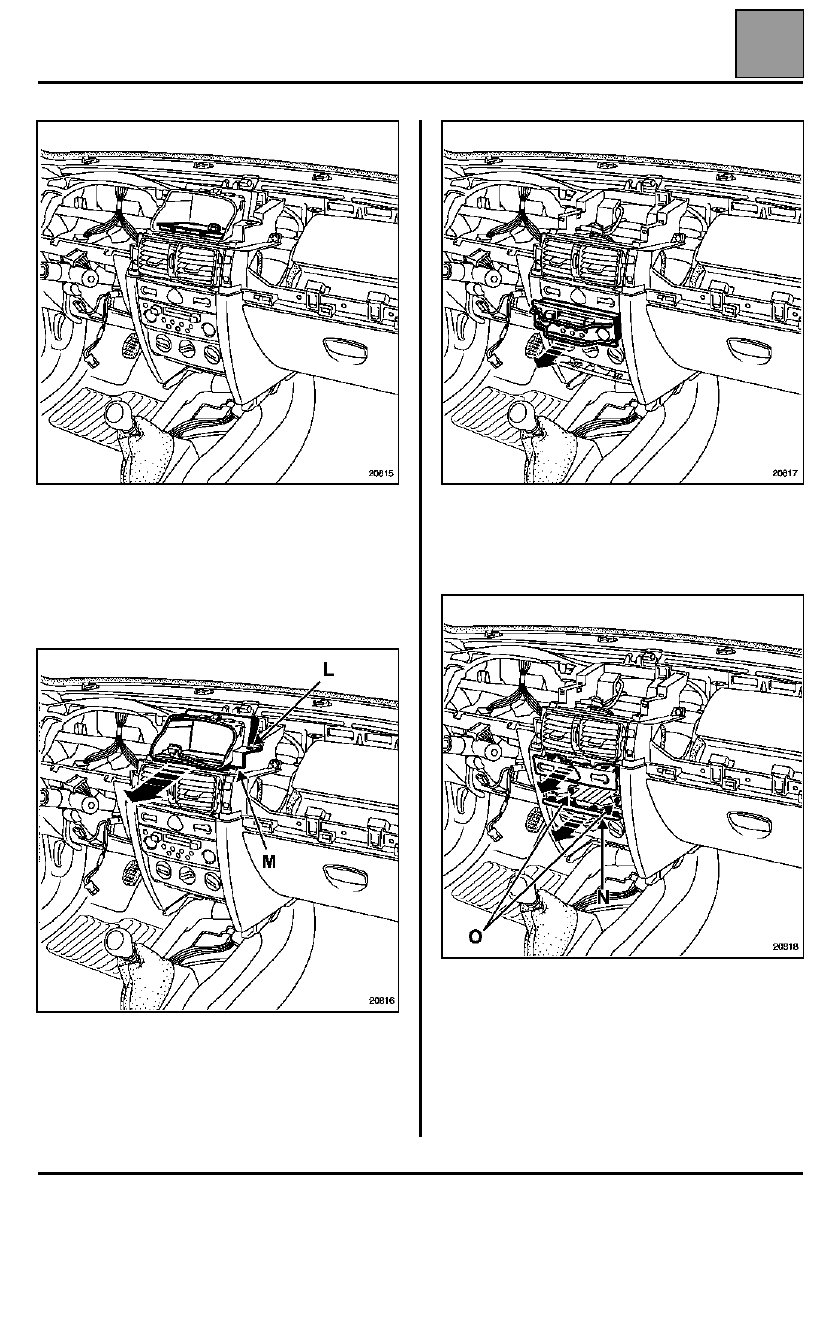

С помощью инструмента (Car. 1597) отожмите
пружинные защелки и извлеките клавиатуру
навигационной аппаратуры Carminat или
отделение для мелких предметов (в зависимости
от комплектации).

Отсоедините разъемы.

Выверните два винта (L).

Нажмите на два фиксатора (M) и снимите дисплей
или монитор системы навигации Carminat.

Разъедините разъем.

Используя инструмент (MS 1373) снимите
аудиоустановку.

Отсоедините разъемы.

Отсоедините:
– держатель выключателей и отсоедините

разъемы,

– крышку (N).

Выверните два винта крепления панели
управления системой отопления и вентиляции (O).

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83

83-7

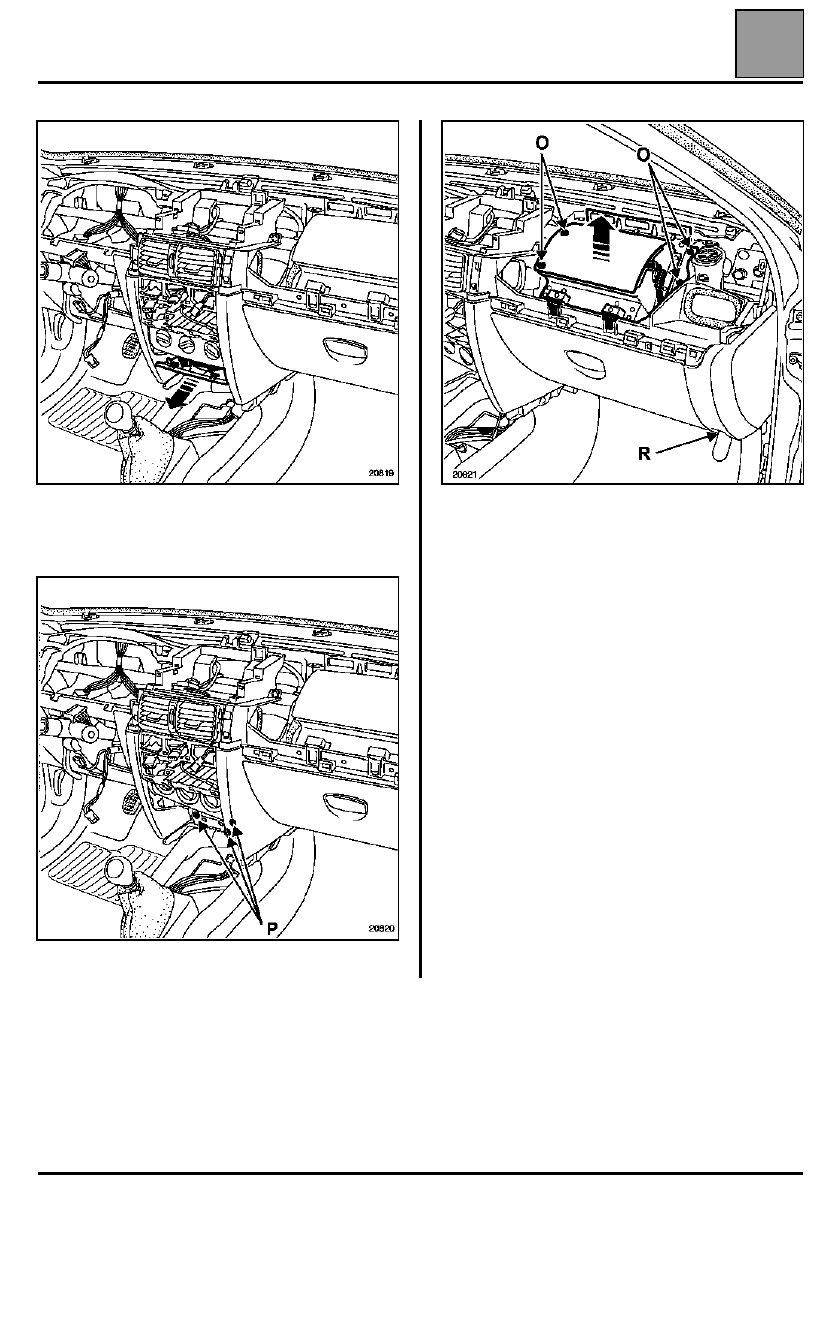

Снимите кронштейн крепления громкоговорителя
навигационной системы Carminat, отсоедините
разъем.

Выверните три винта (P).

СНЯТИЕ ПОДУШКИ БЕЗОПАСНОСТИ
ПАССАЖИРА

Отсоедините два разъема подушки безопасности.

Снимите:
– четыре болта крепления, затем извлеките

подушку безопасности, действуя как показано на
рисунке выше,

– два нижних винта (R).

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83

83-8

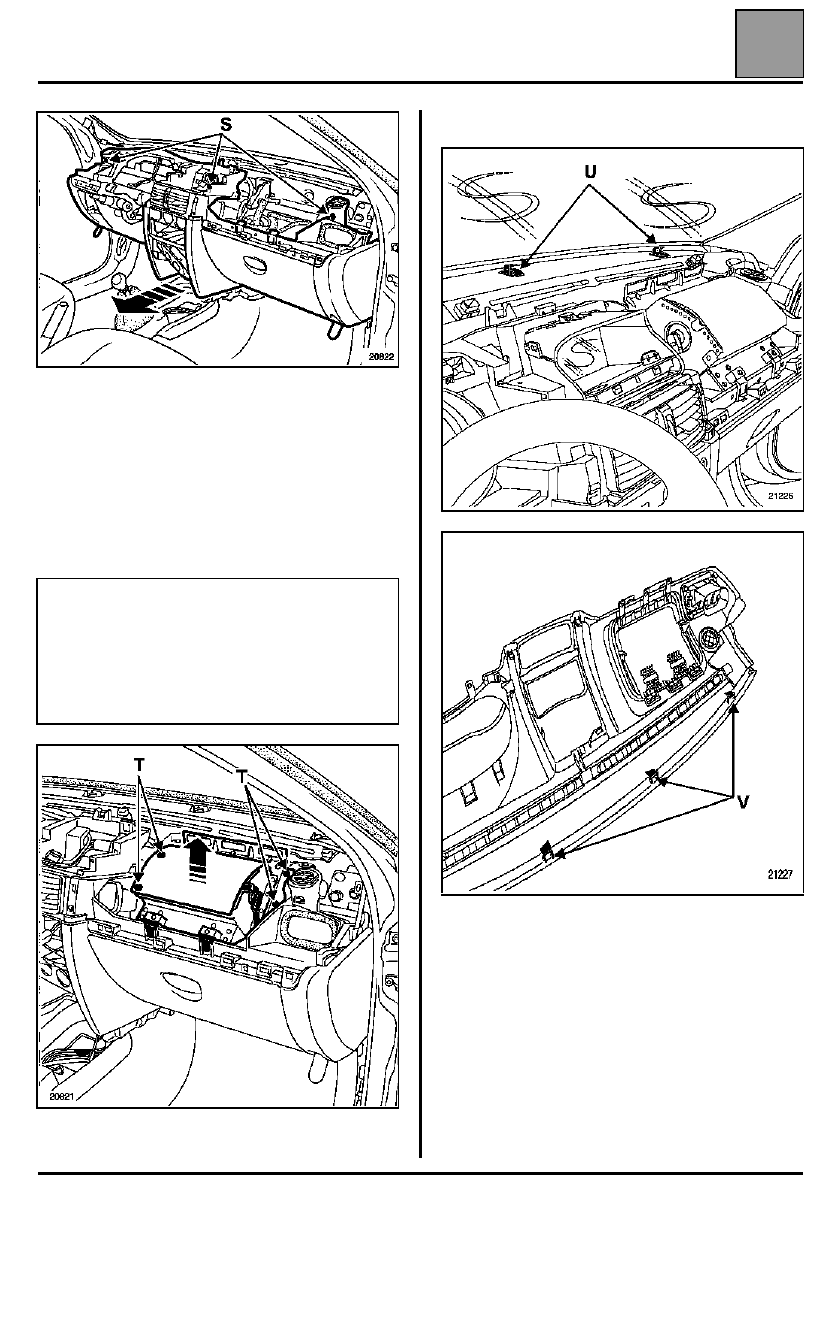

Выверните три верхних болта (S) крепления
приборной панели.

Приподнимите немного приборную панель, чтобы
снять ее с удерживающих выступов в зоне болтов
крепления (S).

УСТАНОВКА

Особенности подушки безопасности пассажира

Установите болты крепления (T) и затяните их
моментом 0,6 даН.м.

Особенность накладки приборной панели

ВАЖНОЕ ЗАМЕЧАНИЕ

 Перед установкой

накладки необходимо проверить состояние
защелок (U) и (V).

Если защелки имеют малейшие повреждения,
то накладка подлежит замене.

ПРИМЕЧАНИЕ.

 Защелки (U) входят в состав

стандартного набора склада запасных частей.

ВАЖНОЕ ЗАМЕЧАНИЕ
– При установке подушки убедитесь, что в ее

нише не осталось посторонних предметов
(винтов, фиксаторов, защелок).

– Подсоедините колодку проводов к модулю,

прижмите колодку проводов до полной
фиксации и заблокируйте колодку проводов
замком.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83

83-9

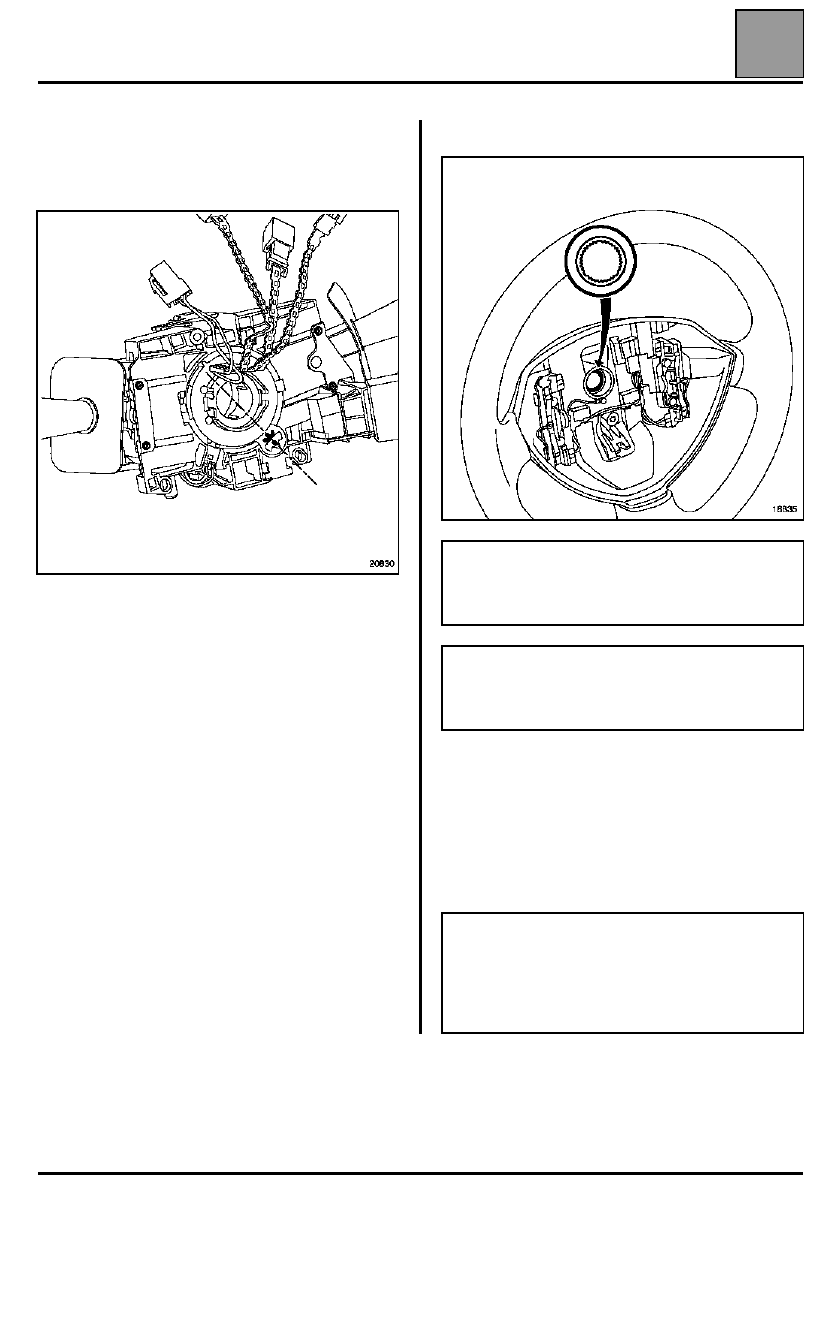

Особенности контактного диска

Убедитесь, что колеса установлены в положение
прямолинейного движения.

Проверьте правильность установки контактного
диска, метка "'0" контактного диска должна быть
соосна с осью рулевой колонки.

Особенности рулевого колеса

Особенности подушки безопасности водителя

Подсоедините оба разъема и заблокируйте их
замками

Установите подушку безопасности на рулевое
колесо и нажмите на ее концы, чтобы закрепить ее
фиксаторами.

ВАЖНОЕ ЗАМЕЧАНИЕ:

На шлицах рулевого

колеса имеются специальные направляющие.
Рулевое колесо должно свободно надеваться на
шлицы рулевой колонки.

ПРИМЕЧАНИЕ

: После каждого снятия

обязательно заменяйте болт крепления
рулевого колеса, при установке затягивайте его
моментом (44 Н.м).

ВАЖНОЕ ЗАМЕЧАНИЕ

 Прежде, чем

разблокировать ЭБУ подушки безопасности,
проверьте подушку безопасности с помощью
диагностического прибора. Если все в порядке,
разблокируйте ЭБУ, в противном случае см.
раздел Диагностика.
