Renault Laguna II. Руководство - часть 348

КАРКАС И САЛАЗКИ ПЕРЕДНИХ СИДЕНИЙ

Салазки

75

КАРКАС И САЛАЗКИ ПЕРЕДНИХ СИДЕНИЙ

Салазки

75

КАРКАС И САЛАЗКИ ПЕРЕДНИХ СИДЕНИЙ

Салазки

75

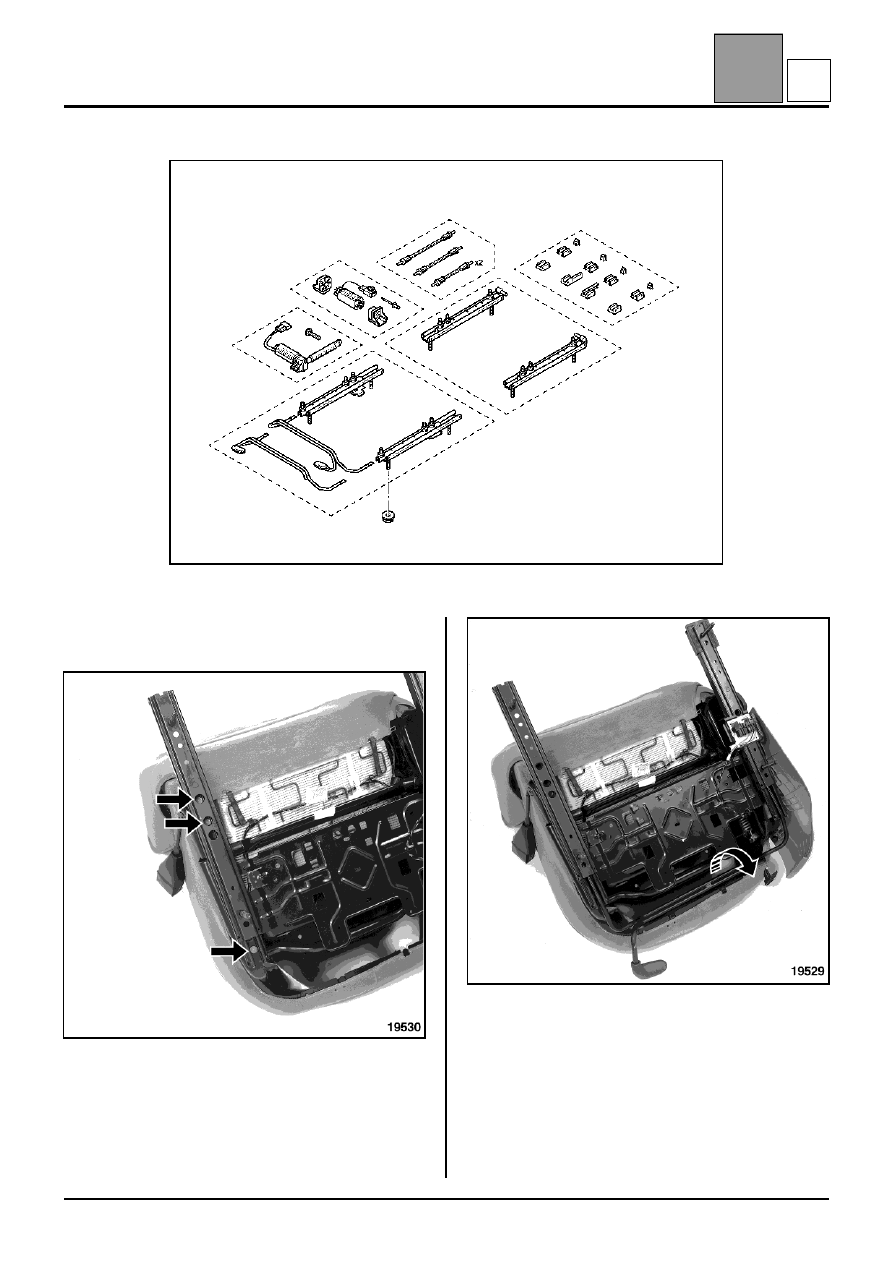

Салазки

СНЯТИЕ: Салазки с ручной регулировкой
После снятия сиденья (глава 75 A),

снимите преднатяжители ремня безопасности
(глава 88).
Переместите пластику регулировки ремня
безопасности по высоте в нижнее положение.
Частично снимите боковую облицовку (глава 77 B).
Сдвиньте салазки таким образом, чтобы получить
доступ к заклепкам крепления.

Снимите механизм регулировки.
Накерните по центру головок трех заклепок
крепления, затем высверлите их (сверло
диаметром 8,2 мм).
Выньте салазки.

75-3

B

КАРКАС И САЛАЗКИ ПЕРЕДНИХ СИДЕНИЙ

Салазки

75

КАРКАС И САЛАЗКИ ПЕРЕДНИХ СИДЕНИЙ

Салазки

75

КАРКАС И САЛАЗКИ ПЕРЕДНИХ СИДЕНИЙ

Салазки

75

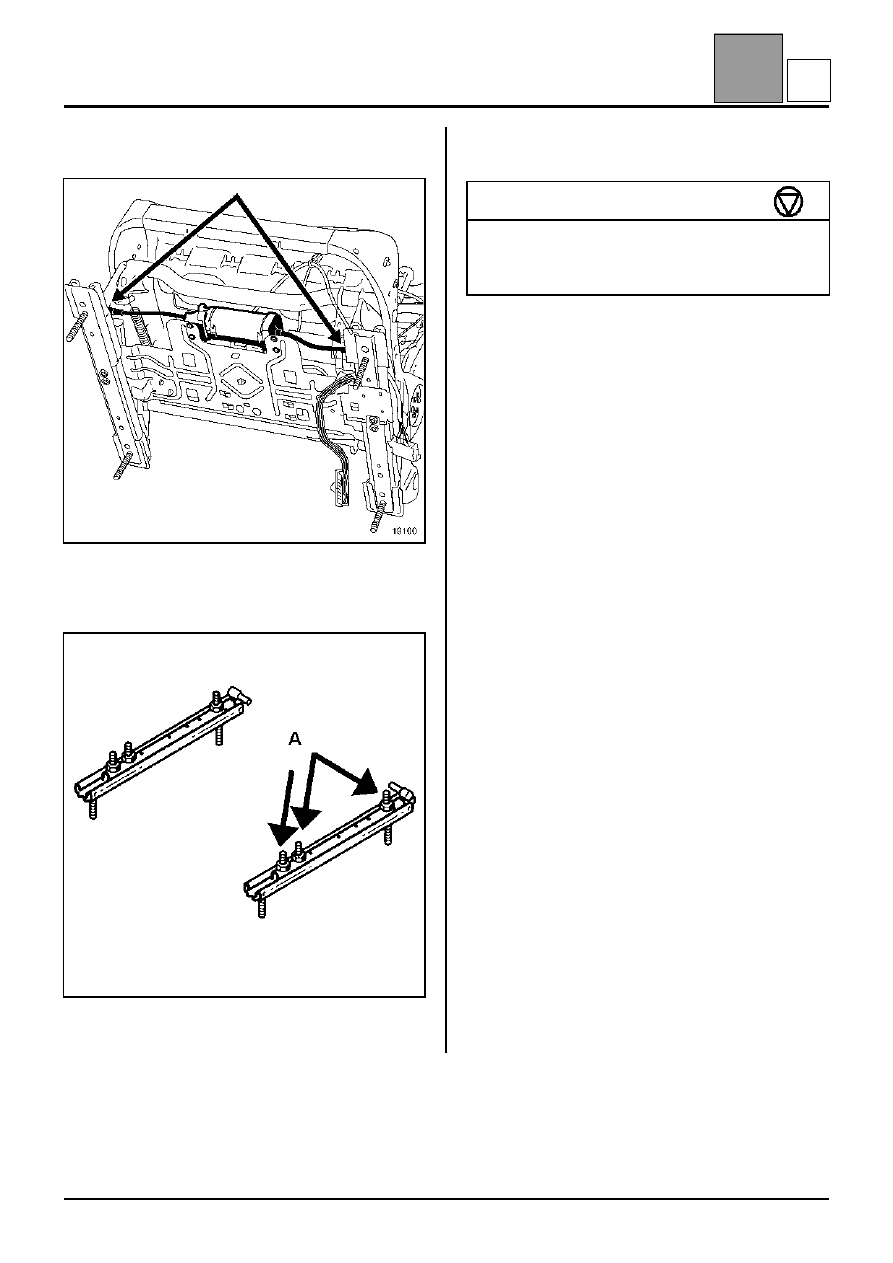

СНЯТИЕ: Салазки с электроприводом
После снятия сиденья (глава 75 A)

снимите:
– преднатяжители ремня безопасности (глава 88),
– два троса с салазок (A),

– Снимите крепежные гайки (B).
– Выньте салазки.

УСТАНОВКА

МОМЕНТ ЗАТЯЖКИ, в Н.м

Гайки крепления салазок на каркасе

44

Болт крепления преднатяжителей
ремня безопасности на каркасе

21 ± 15 %

75-4

B

КАРКАС И САЛАЗКИ ПЕРЕДНИХ СИДЕНИЙ

Система регулировки поясничного подпора сиденья

75

КАРКАС И САЛАЗКИ ПЕРЕДНИХ СИДЕНИЙ

Система регулировки поясничного подпора сиденья

75

КАРКАС И САЛАЗКИ ПЕРЕДНИХ СИДЕНИЙ

Система регулировки поясничного подпора сиденья

75

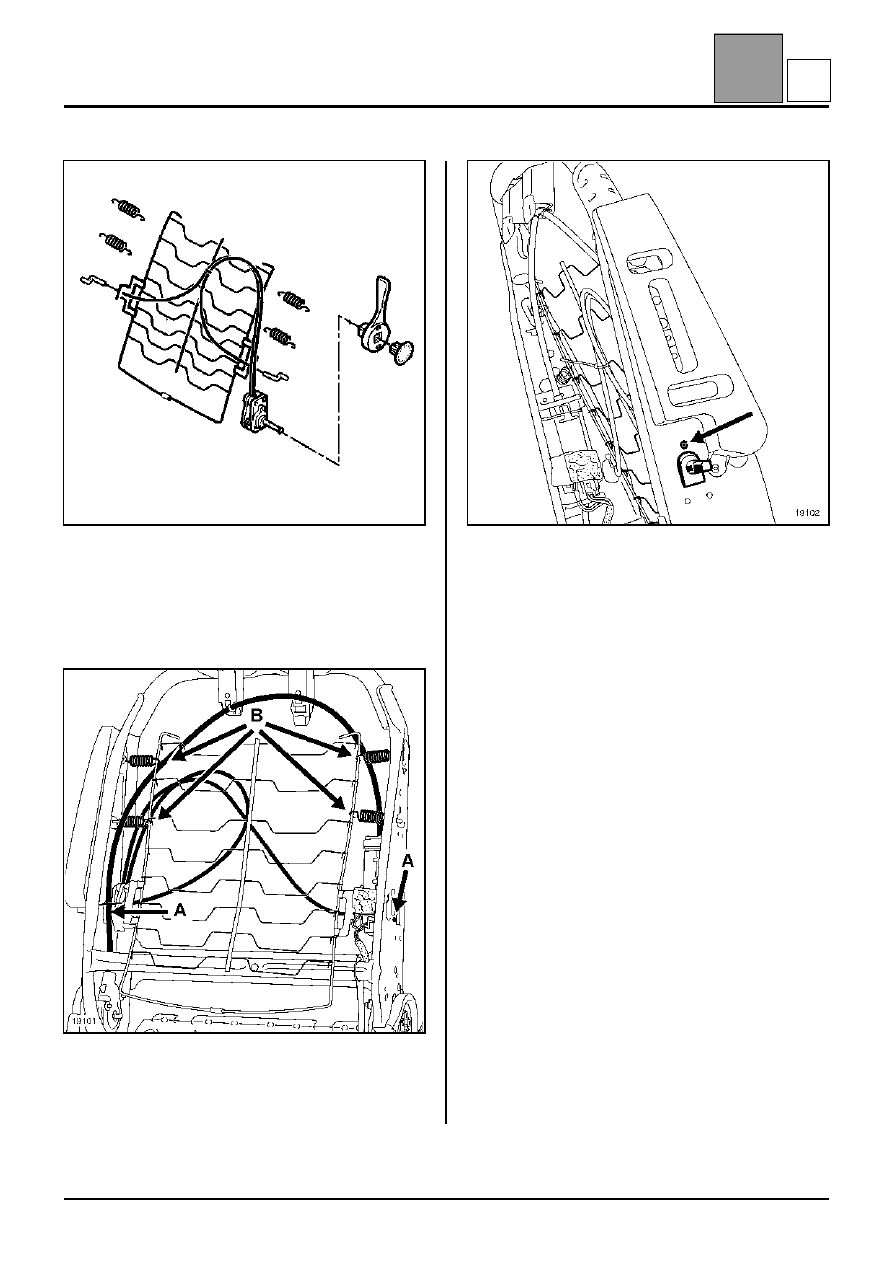

Система регулировки поясничного подпора сиденья

СНЯТИЕ
После снятия:
– сиденья (глава 75 A),
– обивки спинки сиденья (глава 75 B).

снимите:
– два стопора (A) регулировочных тросов,
– четыре пружины (B) крепления проволочного

каркаса,

– заклепку крепления блока управления.

Снимите механизм с сборе.

75-5

C

КАРКАС И САЛАЗКИ ПЕРЕДНИХ СИДЕНИЙ

Электродвигатель регулировки спинки кресла

75

КАРКАС И САЛАЗКИ ПЕРЕДНИХ СИДЕНИЙ

Электродвигатель регулировки спинки кресла

75

КАРКАС И САЛАЗКИ ПЕРЕДНИХ СИДЕНИЙ

Электродвигатель регулировки спинки кресла

75

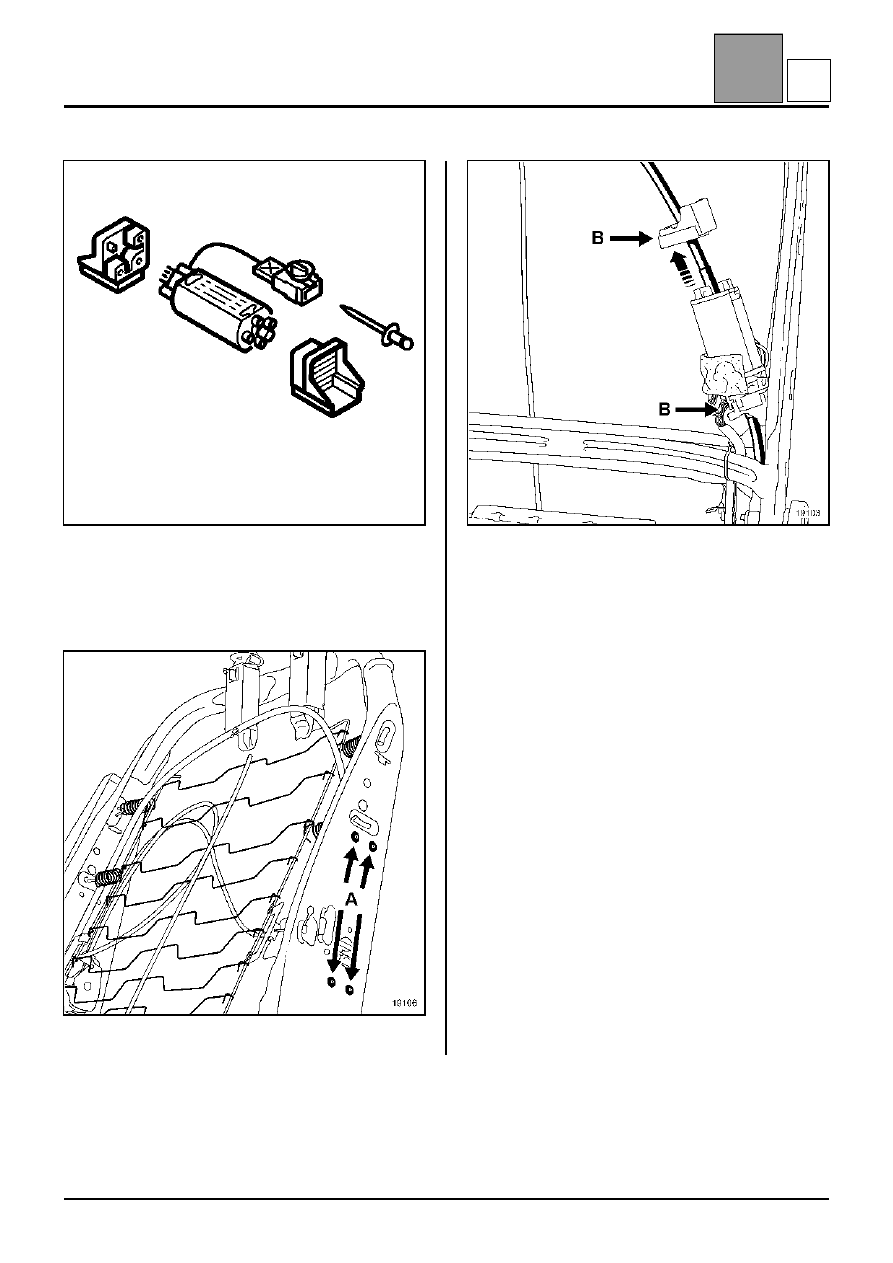

Электродвигатель регулировки спинки кресла

СНЯТИЕ
После снятия:
– сиденья (глава 75 A),
– обивки спинки сиденья (глава 77 A),

удалите четыре заклепки крепления (A).

Снимите стопоры троса (B).

Отсоедините тросы от двигателя.

Разъедините разъем.

Снимите электродвигатель.

75-6

D
