ОБИВКИ ДВЕРЕЙ

Обивка передней двери

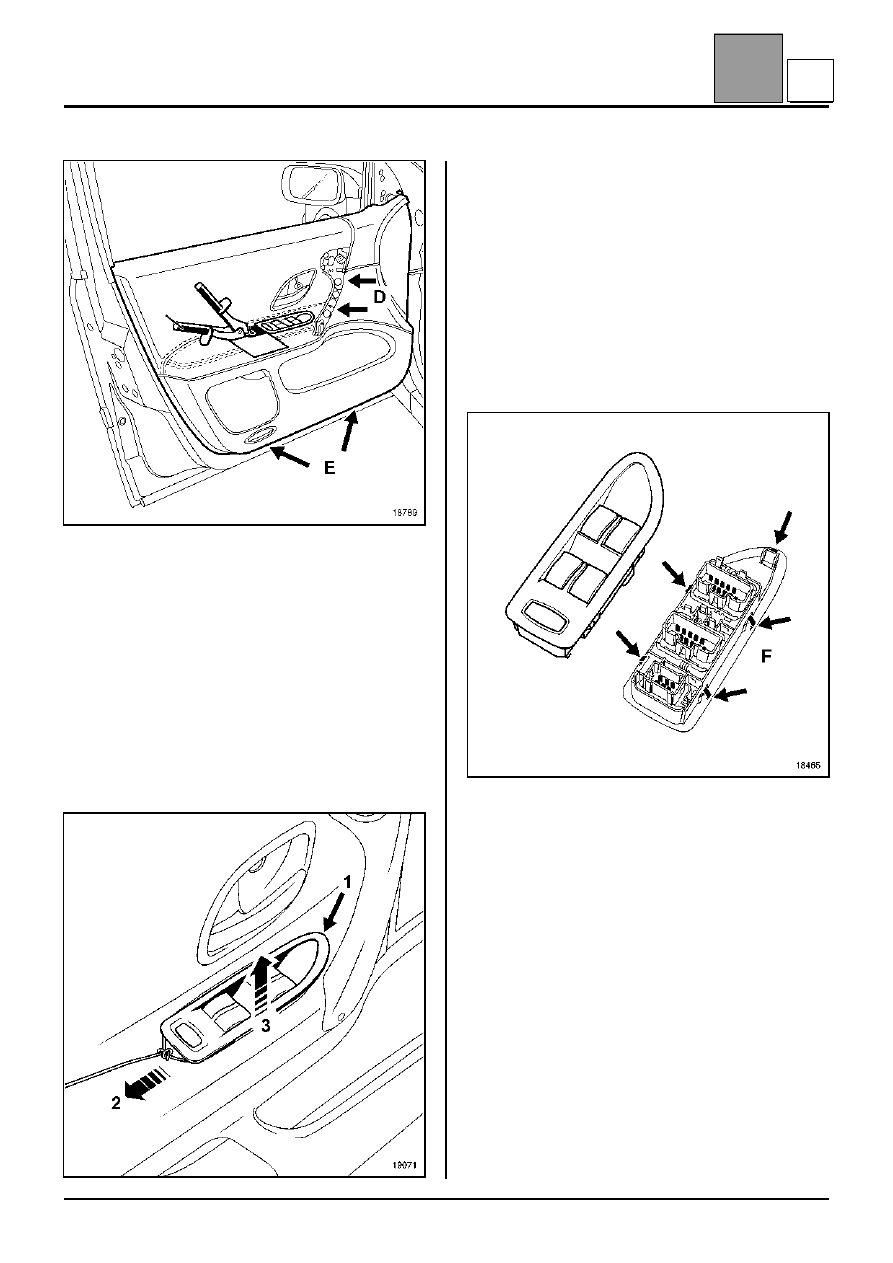

Снимите:
– два болта крепления ручки подлокотника  (D),
– два болта нижнего крепления (E),

Подденьте обивку (ножом для удаления мастики) и
при помощи щипцов для снятия держателей обивок
и облицовок отсоедините панель переключателей
стеклоподъемников (в задней части), а затем
разъедините разъемы переключателей.

При помощи щипцов для снятия держателей обивок
и облицовок снимите обивку (7 держателей).

ДРУГОЙ МЕТОД СНЯТИЯ

Сделайте скользящий узел на конце
электропровода диаметром вместе с оболочкой
(3 мм), затем проденьте другой конец провода в
узел.

Пропустите полученную петлю в точке (1) между
облицовкой и кромкой панели переключателей по
всему периметру.

Потяните за провод (2) и одновременно
отсоедините панель (3), чтобы прижать защелки к
панели (F).

72-2

A

72

72

72

172

ОБИВКИ ДВЕРЕЙ

Обивка передней двери

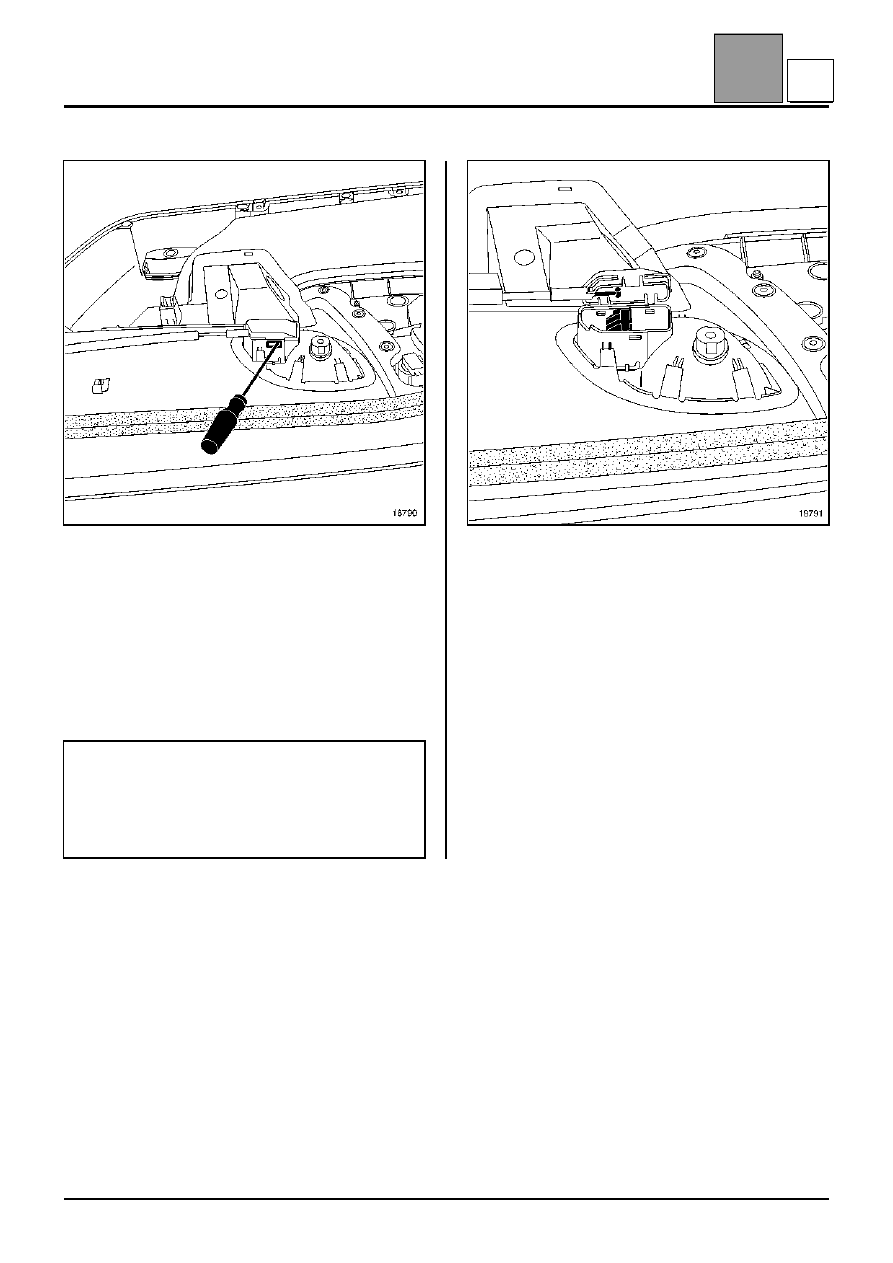

При помощи плоской отвертки отсоедините от
фиксаторов крышку крепления троса привода
внутренней ручки двери.

Отсоедините динамик, лампу освещения двери.

Снимите обивку колодки проводов от
громкоговорителя.

УСТАНОВКА

Придерживайте рукой внутреннюю ручку привода
замка двери в закрытом положении.

Установите крышку вместе с тросом на место,
затем защелкните фиксаторы.

ВАЖНОЕ ЗАМЕЧАНИЕ: при каждом снятии
обивки обязательно замените уплотнительную
прокладку обивки двери (обивка с предварительно
отформованной мастикой).

72-3

A

72

72

72

172

ОБИВКИ ДВЕРЕЙ

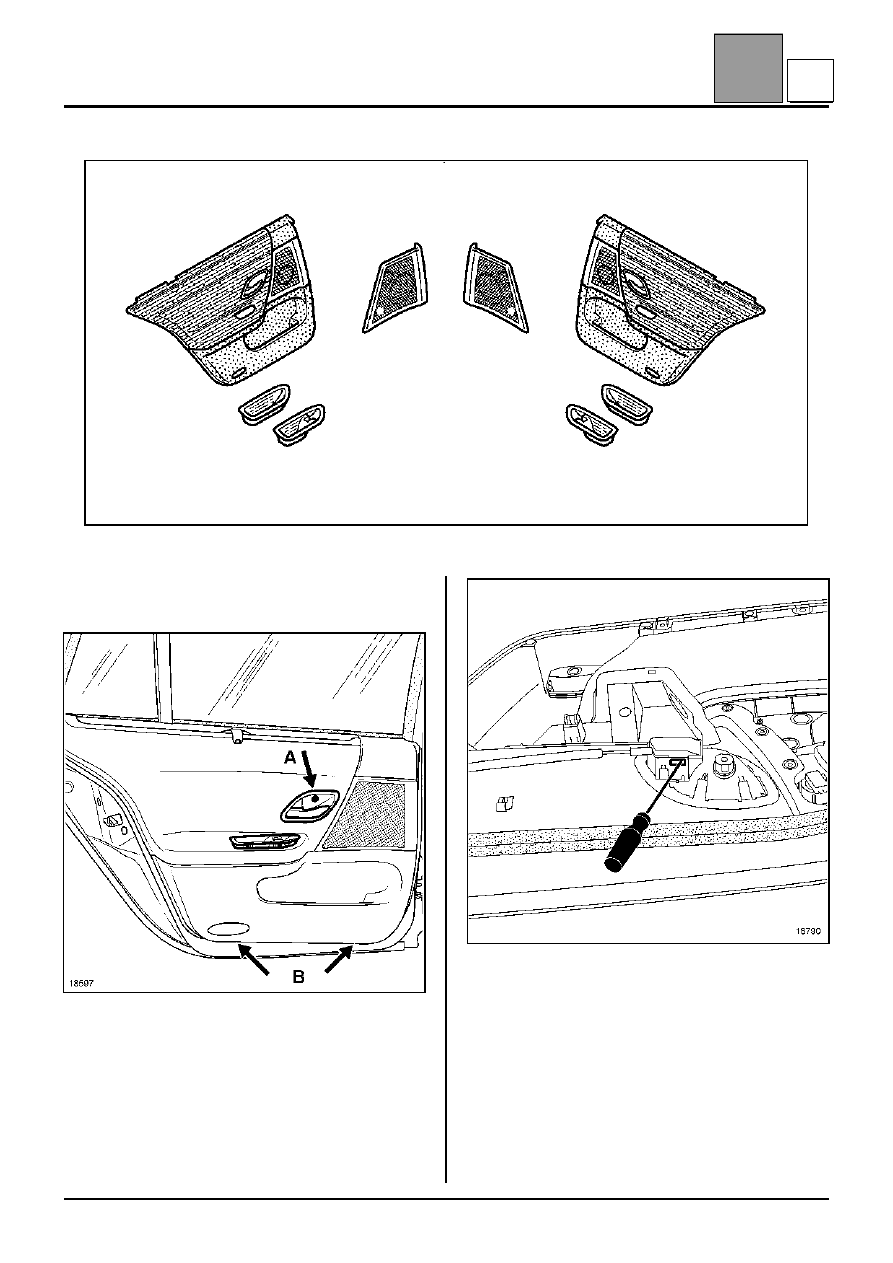

Обивка задней двери

СНЯТИЕ (модификация с
электростеклоподъемником)

Снимите:
– заглушку и крепежный болт (A),
– два болта нижнего крепления (B),
– панель переключателя стеклоподъемника при

помощи щипцов для снятия держателей обивок и
облицовок, (см. обивка передней двери), затем
разъедините разъем.

При помощи щипцов для снятия держателей обивок
и облицовок отсоедините обивку (7 держателей).

При помощи небольшой плоской отвертки
отсоедините крышку крепления троса привода
внутренней ручки двери.

Отсоедините колодку проводов от
громкоговорителя и лампы освещения двери,
отсоедините панель переключателя
стеклоподъемника.

Снимите обивку.

B

72-4

72

72

72

172

ОБИВКИ ДВЕРЕЙ

Обивка задней двери

СНЯТИЕ обивки двери с механическим
стеклоподъемником

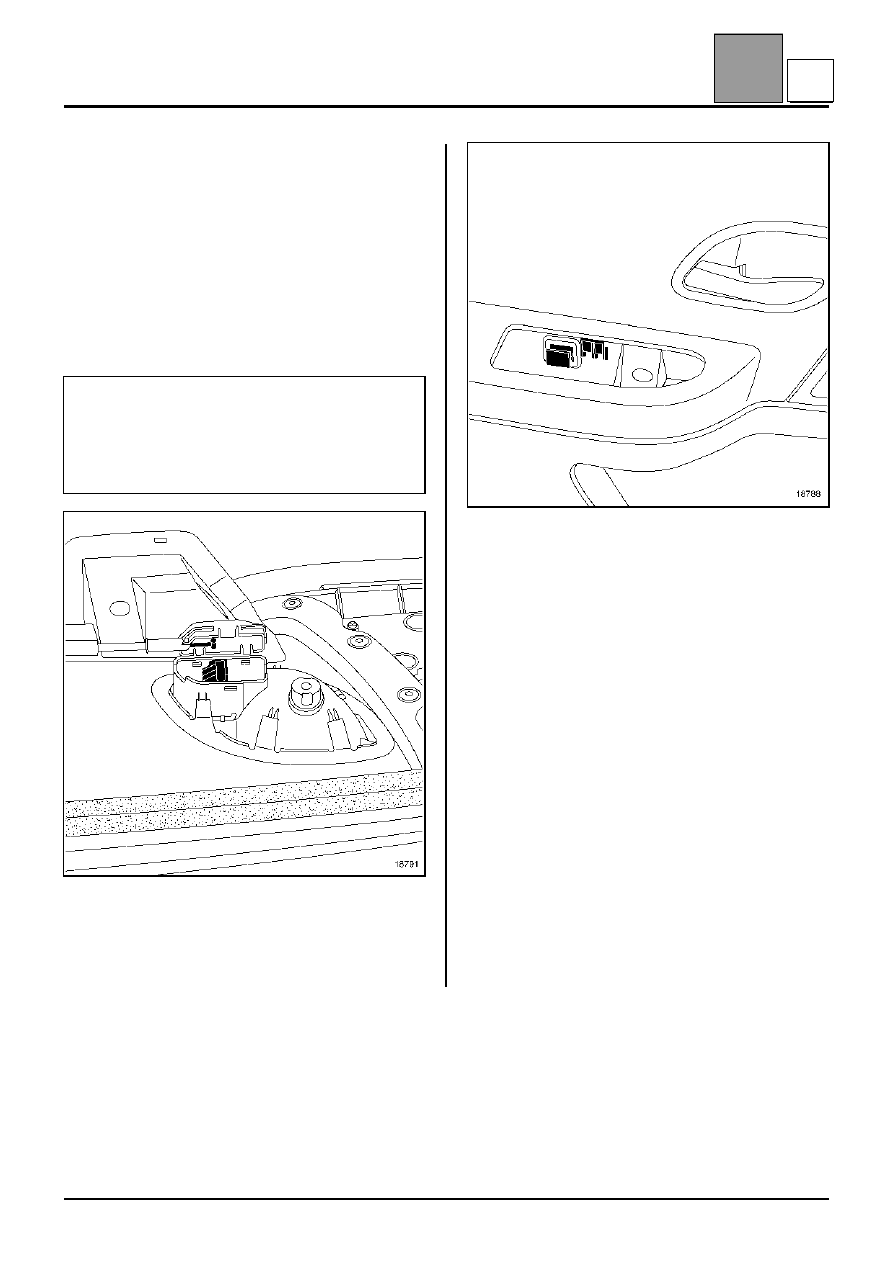

Снимите ручку стеклоподъемника при помощи
щипцов для снятия держателей обивок и
облицовок.

В дальнейшем снятие производится так же, как на
модификации с электростеклоподъемником.

УСТАНОВКА

Удерживайте рукой внутреннюю ручку привода
замка двери в закрытом положении.

Установите крышку вместе с тросом на место,
затем защелкните фиксаторы.

Проверьте надежность фиксации ручки двери.

ВАЖНОЕ ЗАМЕЧАНИЕ: при каждом снятии
обивки обязательно замените уплотнительную
прокладку обивки (обивка с предварительно
отформованной уплотнительной мастикой).

72-5
