Renault Laguna II. Руководство - часть 344

71

71

71

171

ВНУТРЕННЯЯ ОТДЕЛКА КУЗОВА

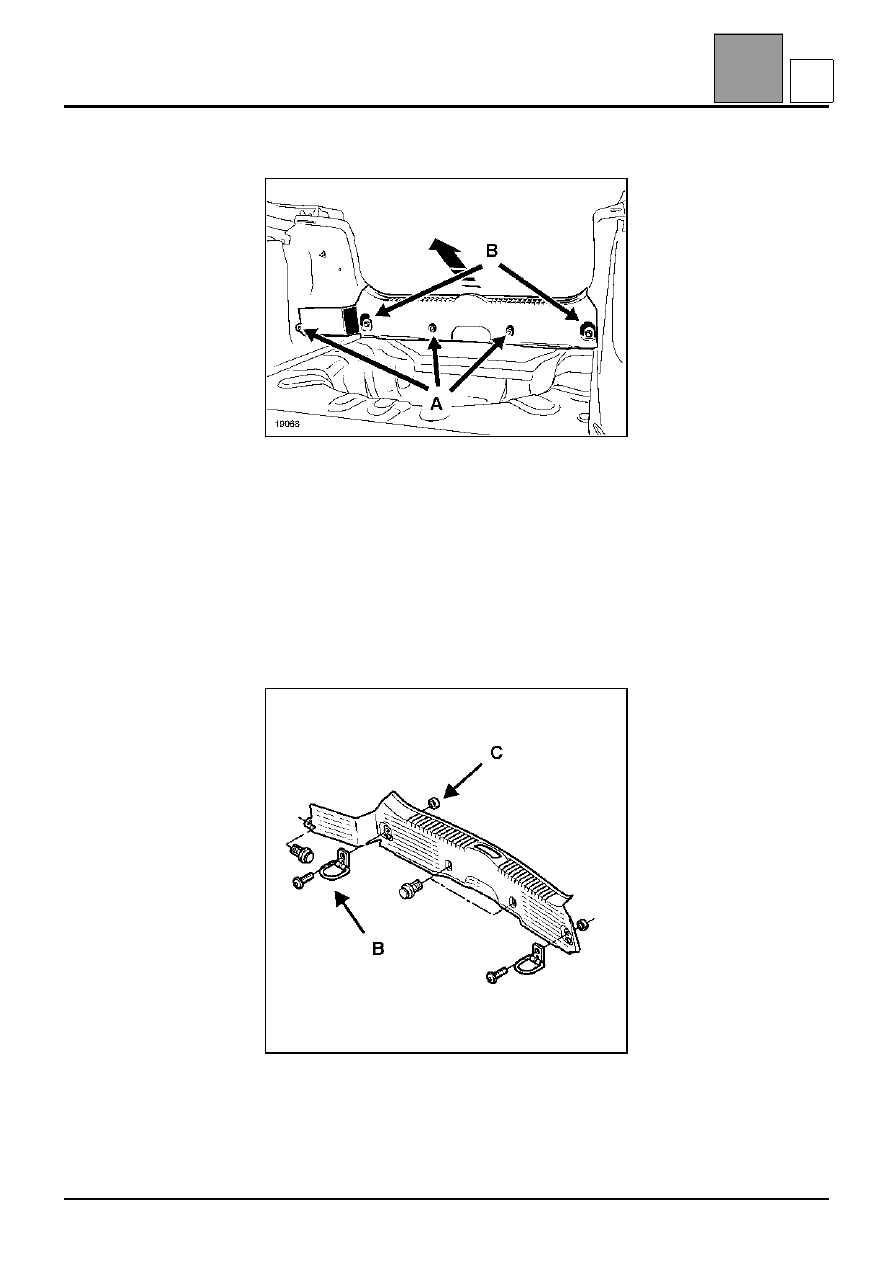

Обивка панели задка

СНЯТИЕ

Приподнимите коврик багажного отделения.

Снимите:
– три фиксатора (A) (пластиковые заклепки),
– два болта буксировочных проушин (B) (M6),
– обивку.

УСТАНОВКА

Соблюдайте направления установки
буксировочных проушин (B) вместе с распорными
втулками (C).

K

71-11

71

71

71

171

ВНУТРЕННЯЯ ОТДЕЛКА КУЗОВА

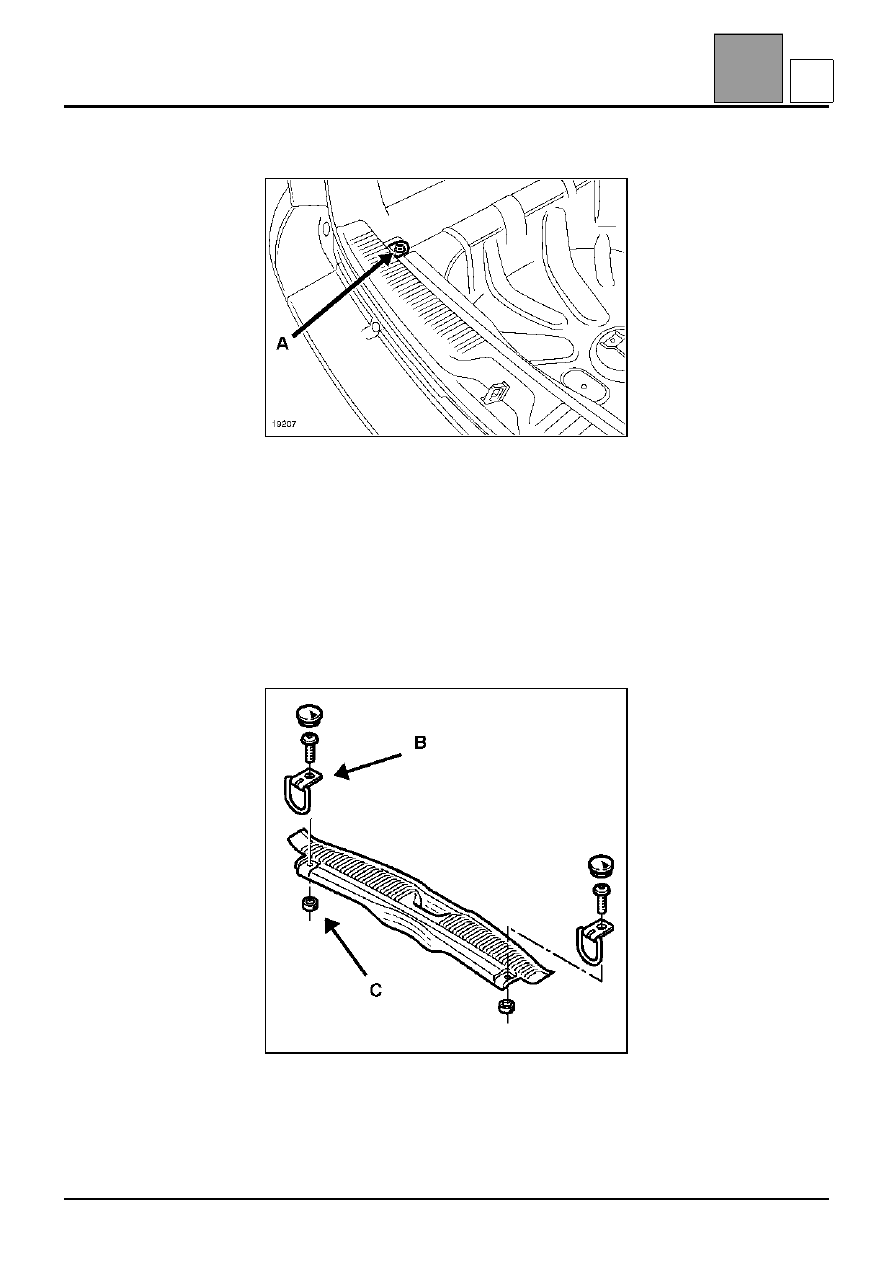

Обивка порога багажного отделения автомобилей с кузовом типа универсал

СНЯТИЕ

Приподнимите коврик багажного отделения

Снимите:
– два болта буксировочных проушин (A),
– обивку.

УСТАНОВКА

Соблюдайте направления установки
буксировочных проушин (B) вместе с распорными
втулками (C).

L

71-12

Обивка порога багажного отделения автомобилей

с кузовом типа универсал

71

71

71

171

ВНУТРЕННЯЯ ОТДЕЛКА КУЗОВА

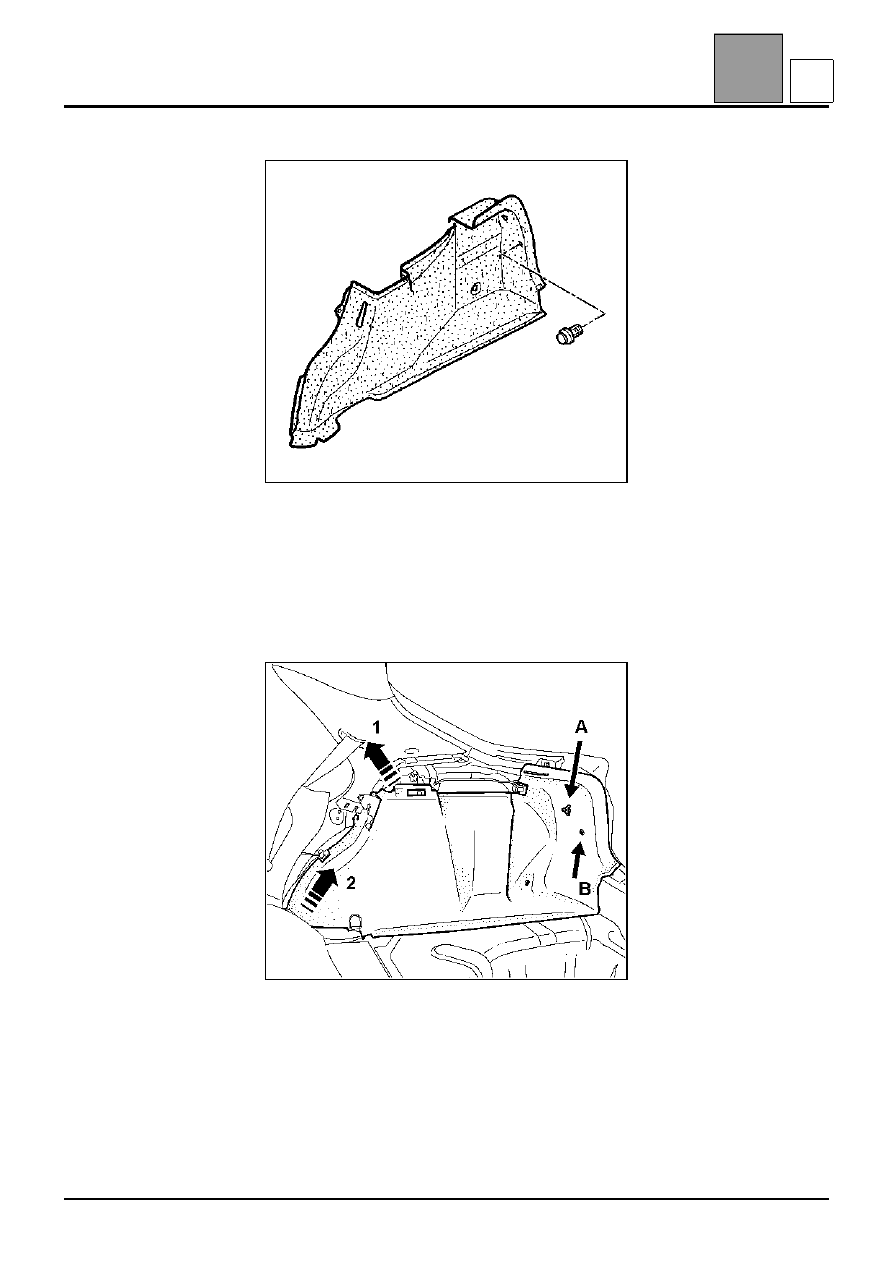

Обивка колесной арки

СНЯТИЕ
После снятия:
– уплотнителя багажного отделения (частично),
– обивки панели задка,
– боковой полки (74 A),
– коврика багажного отделения,
– верхней облицовки порога двери (частично),
– подушки заднего сиденья,

сложите спинку заднего сиденья.

Снимите держатель фонаря (A).

Фиксатор (B) (пластиковые заклепки).

Отсоедините облицовку в направлении(1), а затем
в направлении (2).

M

71-13

71

71

71

171

ВНУТРЕННЯЯ ОТДЕЛКА КУЗОВА

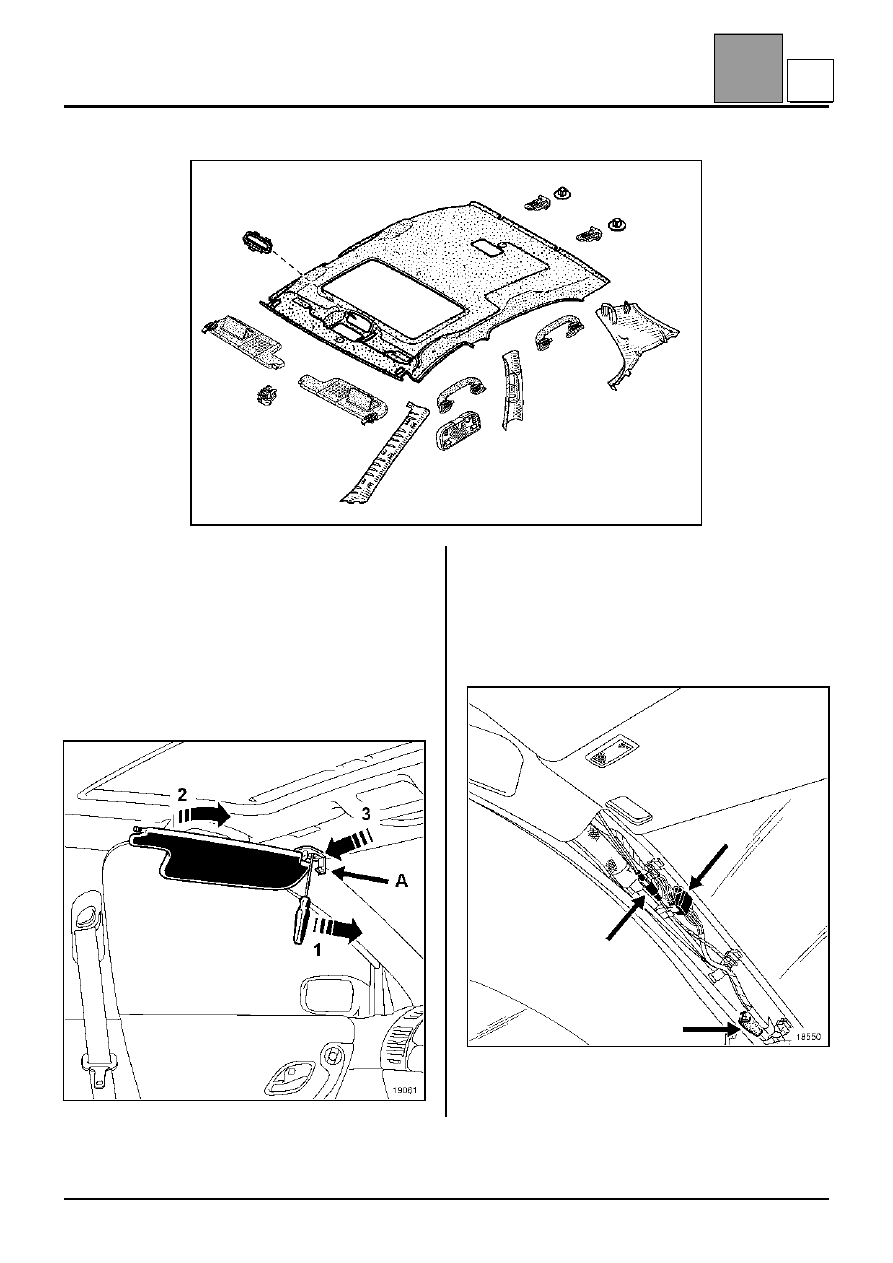

Обивка крыши

СНЯТИЕ
После снятия:
– задней подвижной полки,
– уплотнителя двери багажного отделения (в

верхней части),

– четырех уплотнителей дверного проема (в

верхней части),

– задних боковых полок,
– облицовок панели боковины,
– верхних облицовок средней стойки,

Отсоедините от фиксаторов крышку крепления (A)

Отсоедините фиксатор солнцезащитного козырька
(1), а затем придвиньте его к ветровому стеклу (2).

Снимите:
– солнцезащитный козырек (3),

– облицовку стойки проема ветрового окна
Разъедините разъемы (в зависимости от
оборудования автомобиля).

N

71-14
