ВНУТРЕННЯЯ ОТДЕЛКА КУЗОВА

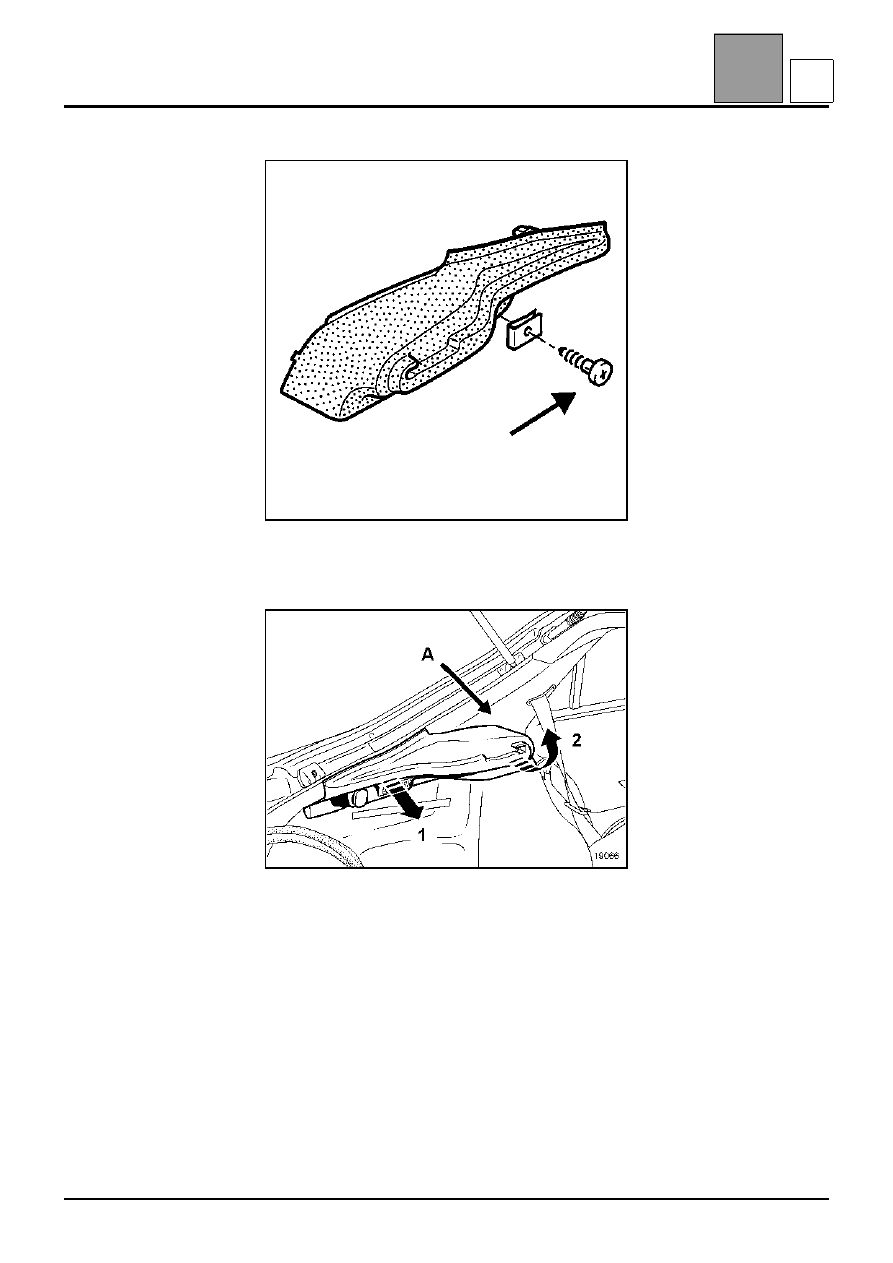

Задняя боковая полка

СНЯТИЕ

После снятия винта крепления

снимите задний уплотнитель багажного отделения.

Сложите спинку заднего сиденья.

Потяните за полку для того, чтобы отсоединить ее
от фиксаторов в направлении (1).

Придерживая рукой облицовку панели боковины
(A), отсоедините от фиксаторов полку (2).

Разъедините разъемы.

G

71-7

71

71

71

171

ВНУТРЕННЯЯ ОТДЕЛКА КУЗОВА

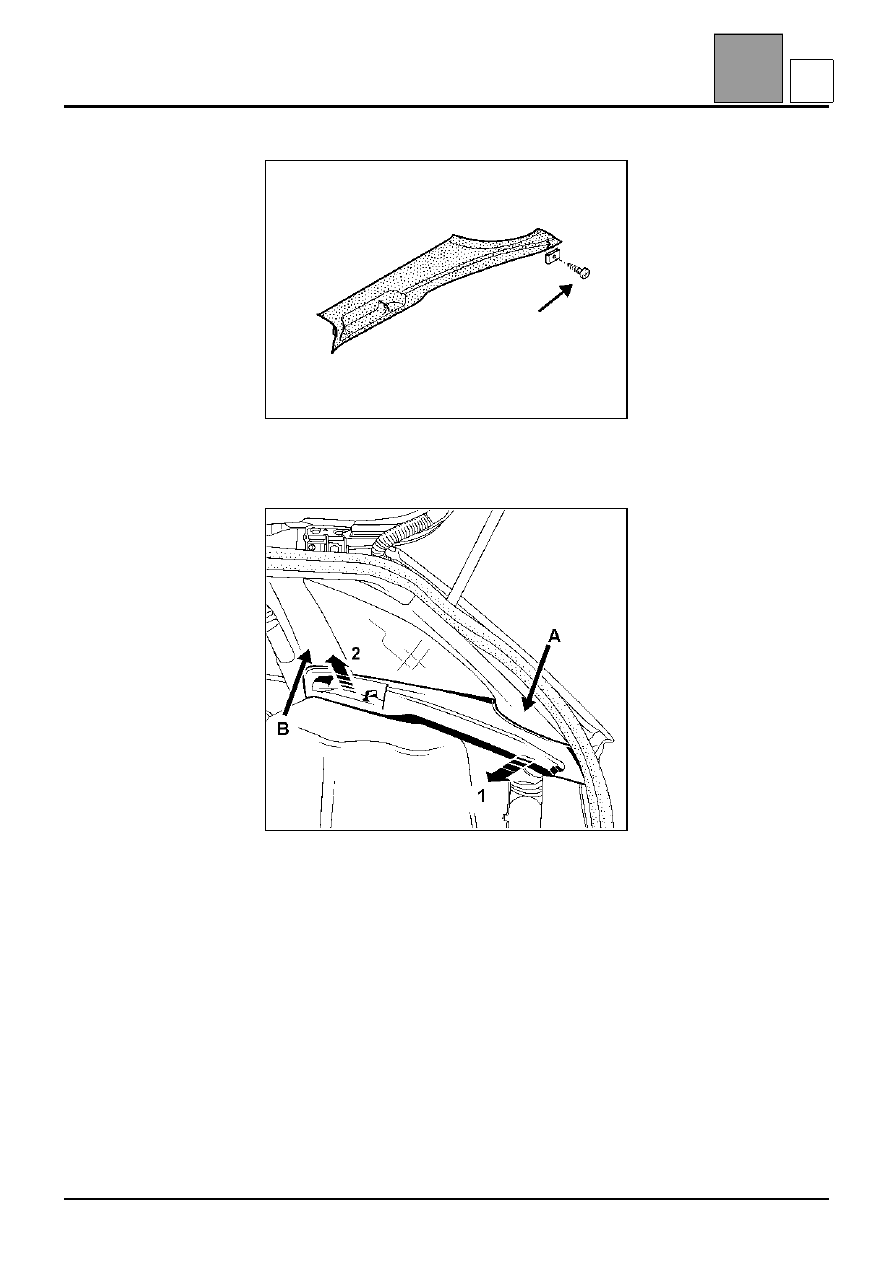

Задняя боковая полка автомобилей с кузовом типа универсал

СНЯТИЕ

После снятия крышки и винта крепления,

Сложите спинку заднего сиденья.

Потяните за полку для того, чтобы отсоединить ее
от фиксаторов в направлении (1), придерживая
одновременно облицовку панели боковины в
точке (A).

Отсоедините полку от фиксаторов в направлении
(2), одновременно придерживая облицовку панели
боковины в точке (B).

Разъедините разъемы (в зависимости от
оборудования автомобиля).

H

71-8

71

71

71

171

ВНУТРЕННЯЯ ОТДЕЛКА КУЗОВА

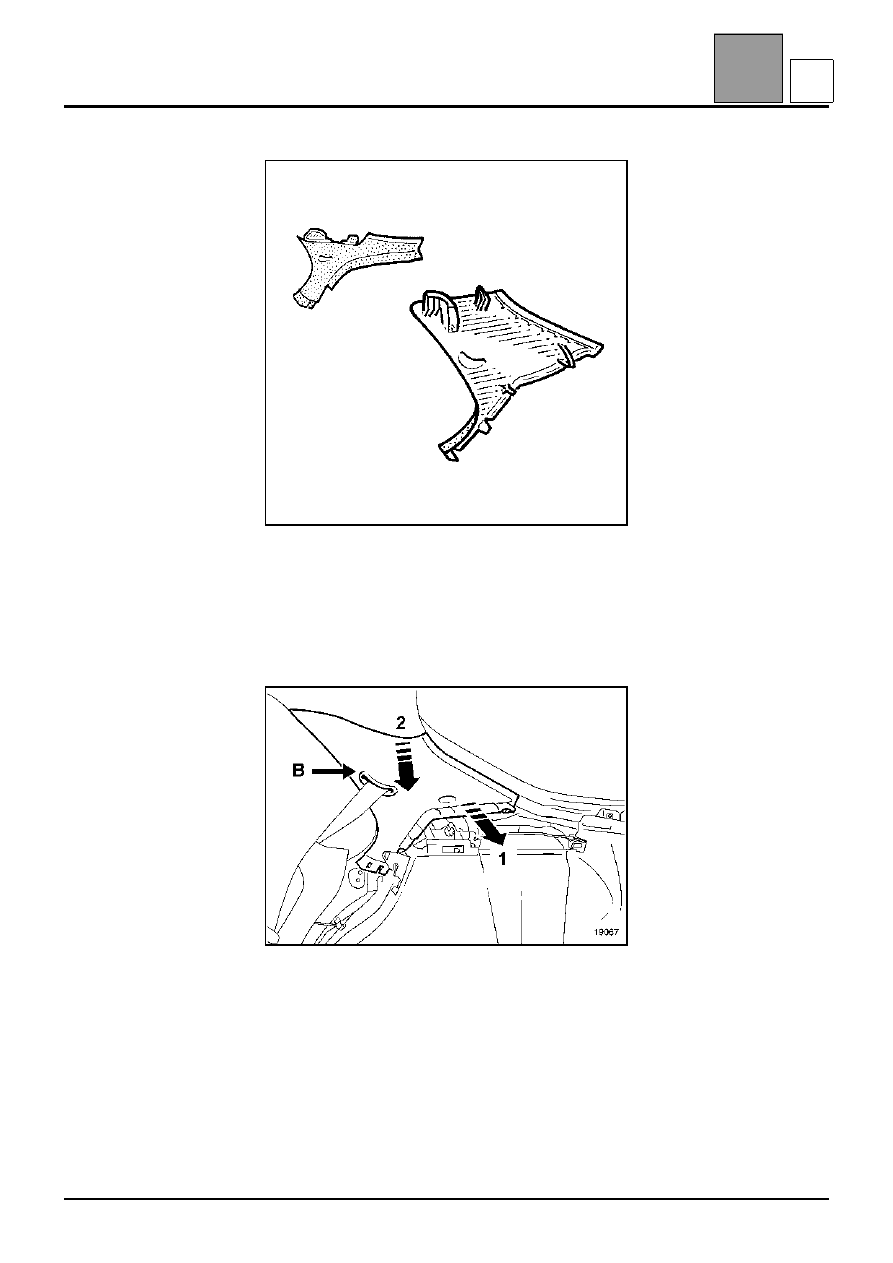

Облицовка панели боковины

СНЯТИЕ
После снятия:
– уплотнителя багажного отделения и проема

задней двери (частично),

– боковой полки,
– верхней облицовки порога дверного проема

(частично),

отсоедините от фиксаторов облицовку (1).

Отсоедините облицовку в верхней части (2).

Отсоедините от фиксаторов крышку катушки ремня
безопасности (B).

Отверните винт нижнего крепления ремня
безопасности и полностью снимите облицовку.

I

71-9

71

71

71

171

ВНУТРЕННЯЯ ОТДЕЛКА КУЗОВА

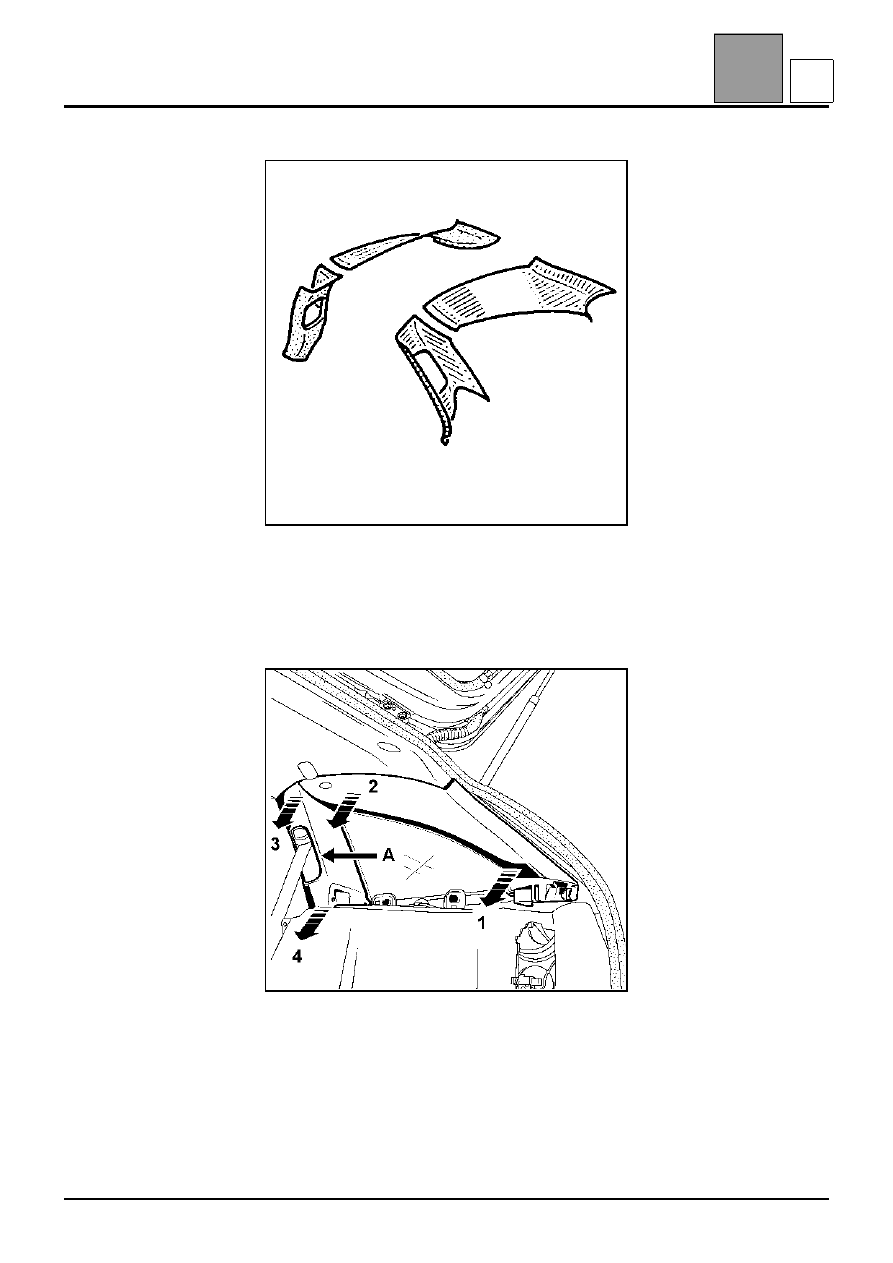

Облицовка панели боковины автомобилей с кузовом типа универсал

СНЯТИЕ
После снятия:
– уплотнителя багажного отделения и проема

задней двери (частично),

– боковой полки,
– верхней облицовки порога двери (частично),

отсоедините от фиксаторов облицовку (1), (2), (3), а
затем (4).

Отсоедините от фиксаторов крышку катушки ремня
безопасности (A).

Отверните винт нижнего крепления ремня
безопасности и полностью снимите облицовку.

J

71-10
