Отделка салона и сидений

ВНУТРЕННЯЯ ОТДЕЛКА КУЗОВА

ОБИВКИ ДВЕРЕЙ

ОБИВКИ НЕБОКОВЫХ ОТКРЫВАЮЩИХСЯ
ЭЛЕМЕНТОВ КУЗОВА

КАРКАС И САЛАЗКИ ПЕРЕДНИХ СИДЕНИЙ

КАРКАС ЗАДНИХ СИДЕНИЙ

ОБИВКА ПЕРЕДНИХ СИДЕНИЙ

ОБИВКА ЗАДНИХ СИДЕНИЙ

АКСЕССУАРЫ СИДЕНИЙ

BG0A - BG0B - BG0D - BG0G - KG0A - KG0B - KG0D - KG0G

77 11 297 473

"Методы ремонта, рекомендуемые изготовителем в настоящем документе,
соответствуют техническим условиям, действительным на момент составления
руководства.

В случае внесения конструктивных изменений в изготовление деталей, узлов,
агрегатов автомобиля данной модели, методы ремонта могут быть также
соответственно изменены".

НОЯБРЬ 2000

Все авторские права принадлежат Renault.

EDITION RUSSE

Воспроизведение или перевод, в том числе частичные, настоящего документа,
равно как и использование системы нумерации запасных частей, запрещены без
предварительного письменного разрешения Renault.

© RENAULT 2000

Отделка салона и

сидений

Содержание

Стр.

71

72

73

ВНУТРЕННЯЯ ОТДЕЛКА КУЗОВА

Облицовка стойки проема ветрового
окна

71-1

Нижняя облицовка средней стойки

71-2

Верхняя облицовка средней стойки

71-3

Облицовка заднего порога

71-4

Облицовка переднего порога

71-5

Верхняя облицовка порога дверного
проема задней двери

71-6

Задняя боковая полка

71-7

Задняя боковая полка автомобилей с
кузовом типа универсал

71-8

Облицовка панели боковины

71-9

Облицовка панели боковины
автомобилей с кузовом типа универсал 71-10
Обивка панели задка

71-11

Обивка порога багажного отделения
автомобилей с кузовом типа универсал 71-12
Обивка колесной арки

71-13

Обивка крыши

71-14

ОБИВКИ ДВЕРЕЙ

Обивка передней двери

72-1

Обивка задней двери

72-4

ОБИВКИ НЕБОКОВЫХ
ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ
КУЗОВА

Обивка капота

73-1

Обивка двери задка

73-2

Стр.

75

76

77

78

79

КАРКАС И САЛАЗКИ ПЕРЕДНИХ
СИДЕНИЙ

Сиденье в сборе

75-1

Салазки

75-3

Система регулировки подпоясничного
подпора спинки сиденья 75-5
Электродвигатель регулировки спинки
кресла

75-6

Электродвигатель регулировки салазок

75-7

Электродвигатель регулировки по высоте 75-8

КАРКАС ЗАДНИХ СИДЕНИЙ

Спинка сиденья в сборе, складывающаяся
в пропорции 1/3 - 2/3

76-1

ОБИВКА ПЕРЕДНИЙ СИДЕНИЙ

Обивка спинки сиденья

77-1

Обивка подушки сиденья

77-3

ОБИВКА ЗАДНИХ СИДЕНИЙ

Обивка спинки сиденья 1/3

78-1

АКСЕССУАРЫ СИДЕНИЙ

Задний подлокотник

79-1

A

B

C

D

E

F

G

H

I

J

K

L

M

N

A

B

A

B

A

B

C

D

E

F

A

A

B

A

A

ВНУТРЕННЯЯ ОТДЕЛКА КУЗОВА

Облицовка стойки проема ветрового стекла

71

ВНУТРЕННЯЯ ОТДЕЛКА КУЗОВА

Облицовка стойки проема ветрового стекла

71

ВНУТРЕННЯЯ ОТДЕЛКА КУЗОВА

Облицовка стойки проема ветрового стекла

71

171

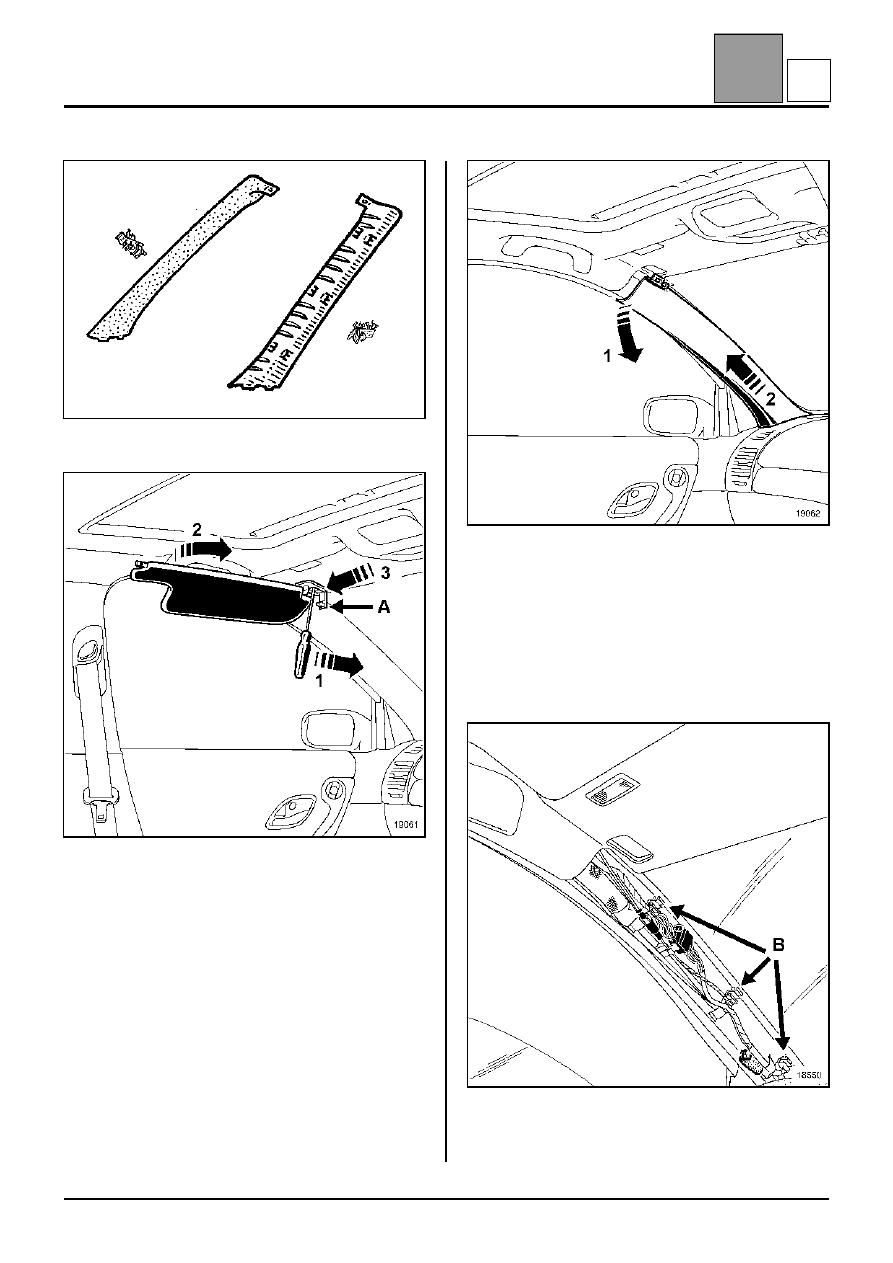

ВНУТРЕННЯЯ ОТДЕЛКА КУЗОВА

Облицовка стойки проема ветрового стекла

СНЯТИЕ

Отсоедините:
– крышку винта крепления (A).
– крепление солнцезащитного козырька (1), а

затем поверните его к ветровому стеклу (2).

Снимите солнцезащитный козырек (3).

Частично снимите уплотнитель дверного проема.
Отсоедините облицовку от фиксаторов в верхней
части (1).
Сместите облицовку (2), одновременно
придерживая фиксаторы.

УСТАНОВКА

Проверьте, хорошо ли защелкиваются фиксаторы.
Установите фиксаторы в точки (B), а затем
пристегните облицовку.

71-1

A

71

71

71

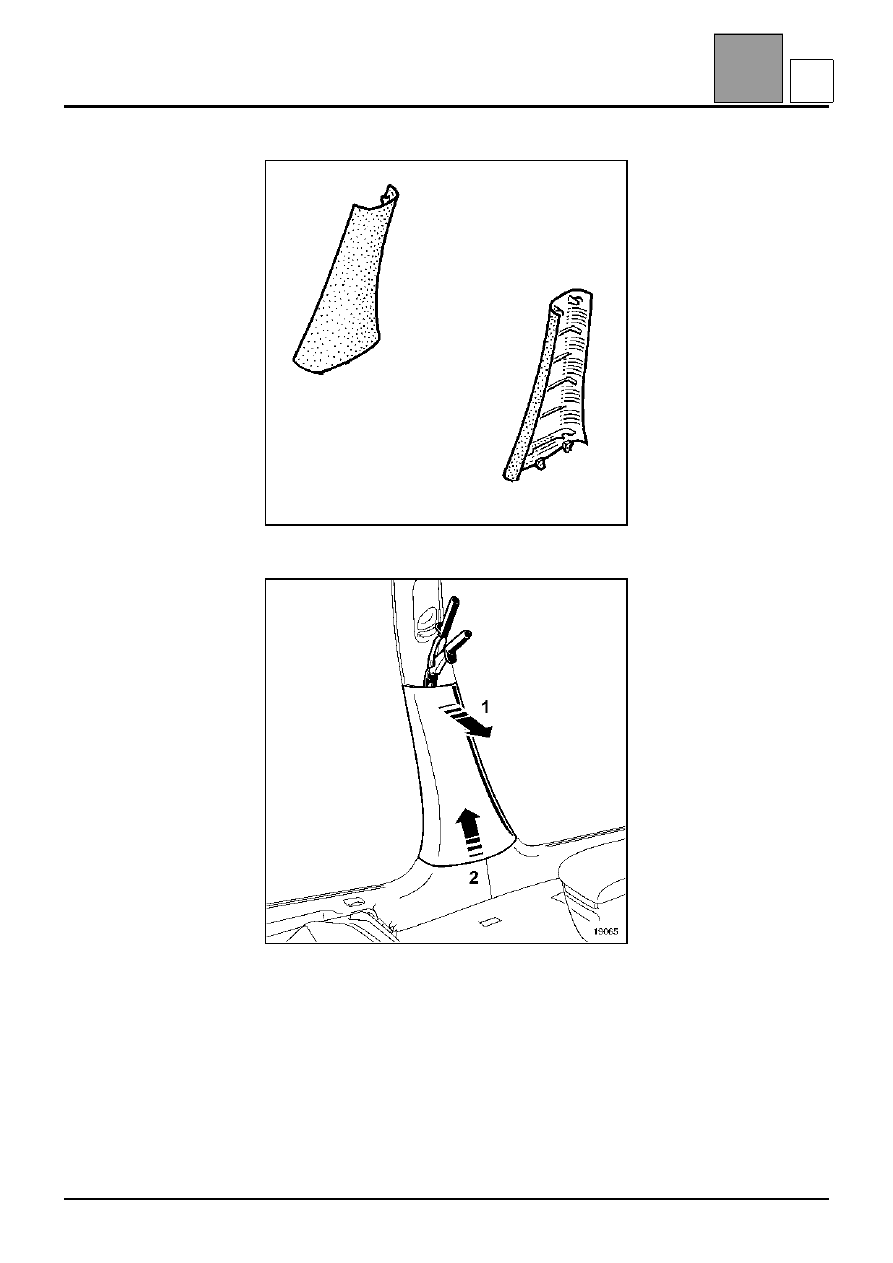

ВНУТРЕННЯЯ ОТДЕЛКА КУЗОВА

Нижняя облицовка средней стойки

СНЯТИЕ

Снимите облицовку от фиксаторов в верхней части
(1).

Отсоедините облицовку (2).

B

71-2
