КАРКАС И САЛАЗКИ ПЕРЕДНИХ СИДЕНИЙ

Электродвигатель регулировки салазок

75

КАРКАС И САЛАЗКИ ПЕРЕДНИХ СИДЕНИЙ

Электродвигатель регулировки салазок

75

КАРКАС И САЛАЗКИ ПЕРЕДНИХ СИДЕНИЙ

Электродвигатель регулировки салазок

75

Электродвигатель регулировки салазок

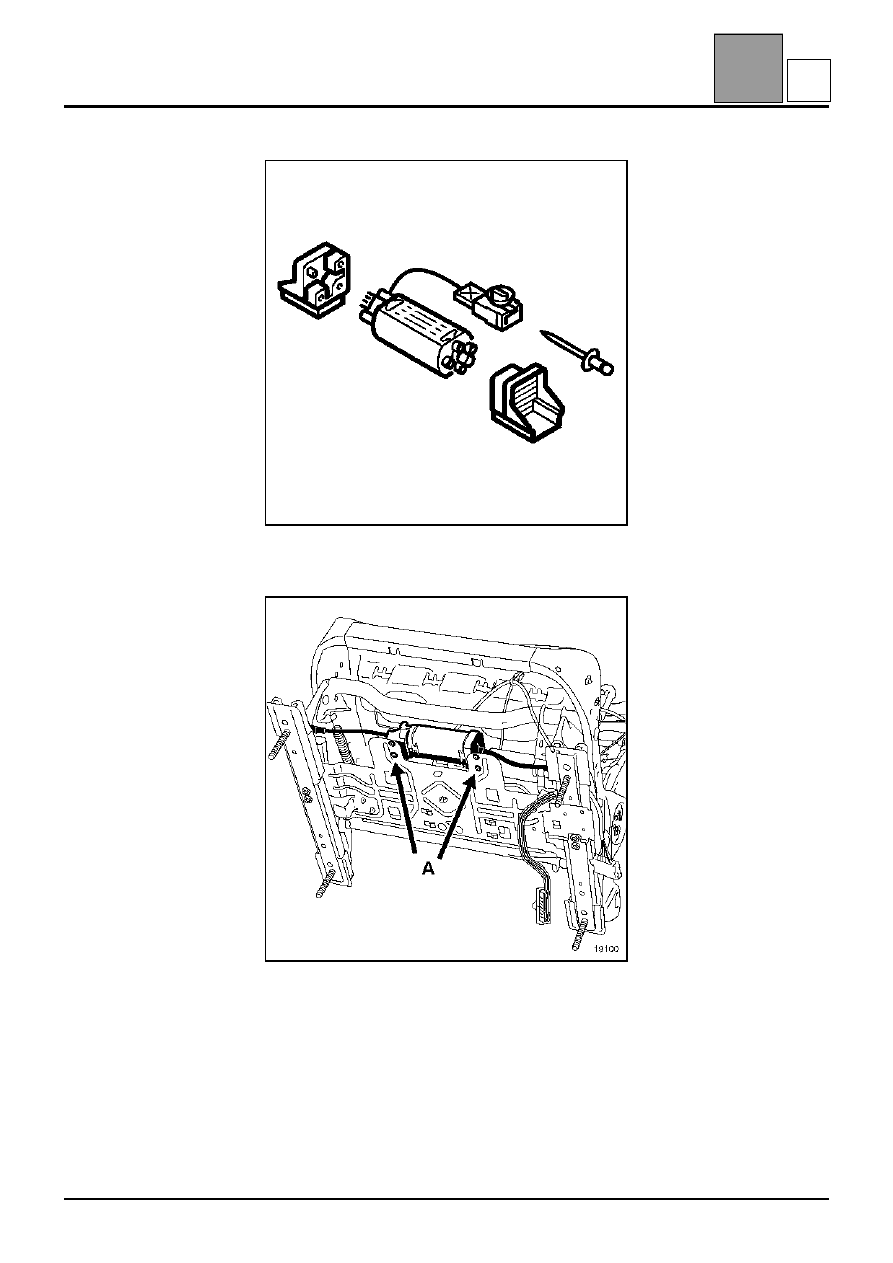

СНЯТИЕ
После снятия сиденья (глава 75A),

удалите четыре заклепки крепления (A).

Отсоедините тросы от салазок.

Разъедините разъем.

Снимите электродвигатель.

75-7

E

КАРКАС И САЛАЗКИ ПЕРЕДНИХ СИДЕНИЙ

Электродвигатель регулировки по высоте

75

КАРКАС И САЛАЗКИ ПЕРЕДНИХ СИДЕНИЙ

Электродвигатель регулировки по высоте

75

КАРКАС И САЛАЗКИ ПЕРЕДНИХ СИДЕНИЙ

Электродвигатель регулировки по высоте

75

Электродвигатель регулировки по высоте

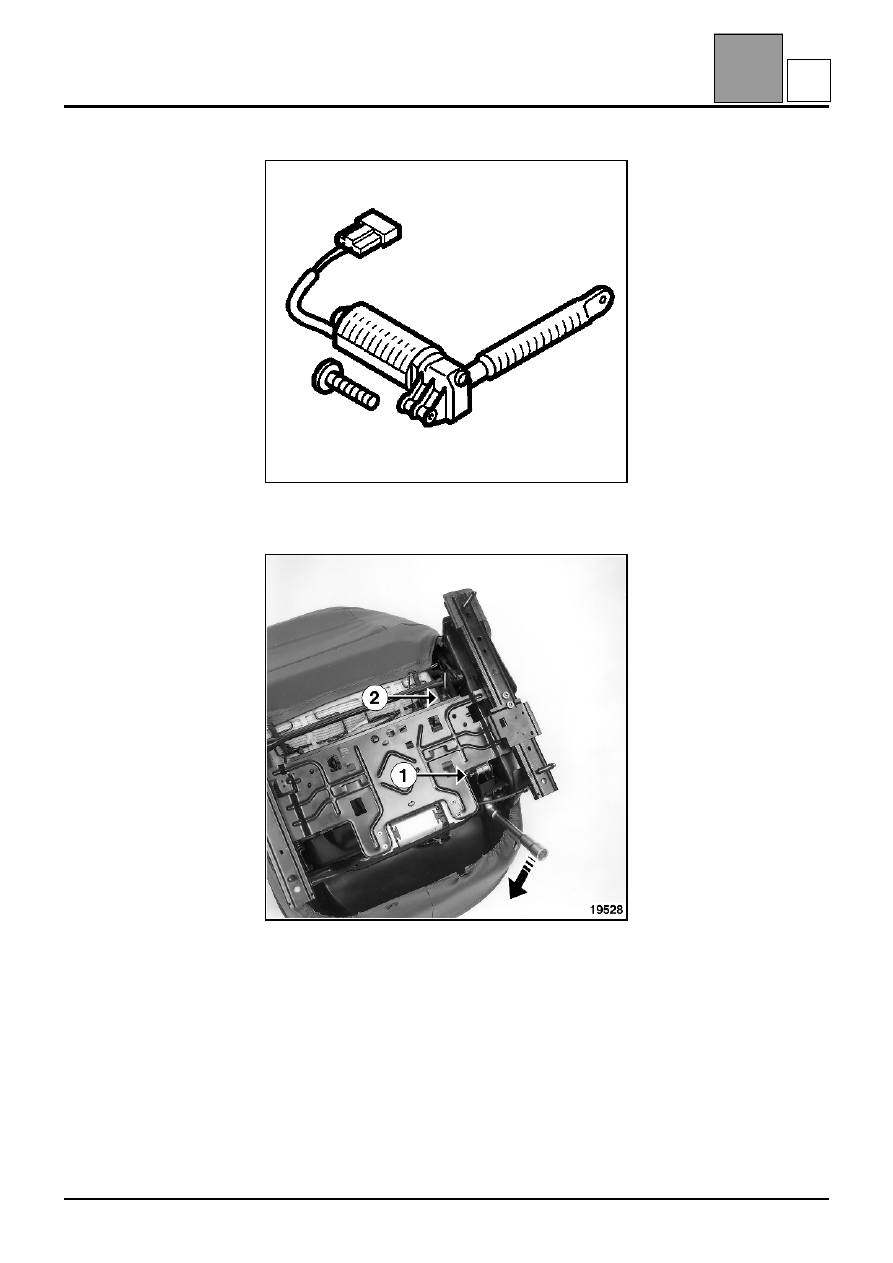

СНЯТИЕ:
После снятия сиденья (глава 75A),

вставьте торцовый трубчатый ключ на 17 между
каркасом сиденья и каркасом салазок и, действуя
ключом как рычагом, снимите ось крепления (1).

Отверните гайку крепления (2).

Разъедините разъем.

Извлеките двигатель.

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

75-8

F

76

76

76

176

КАРКАС ЗАДНИХ СИДЕНИЙ

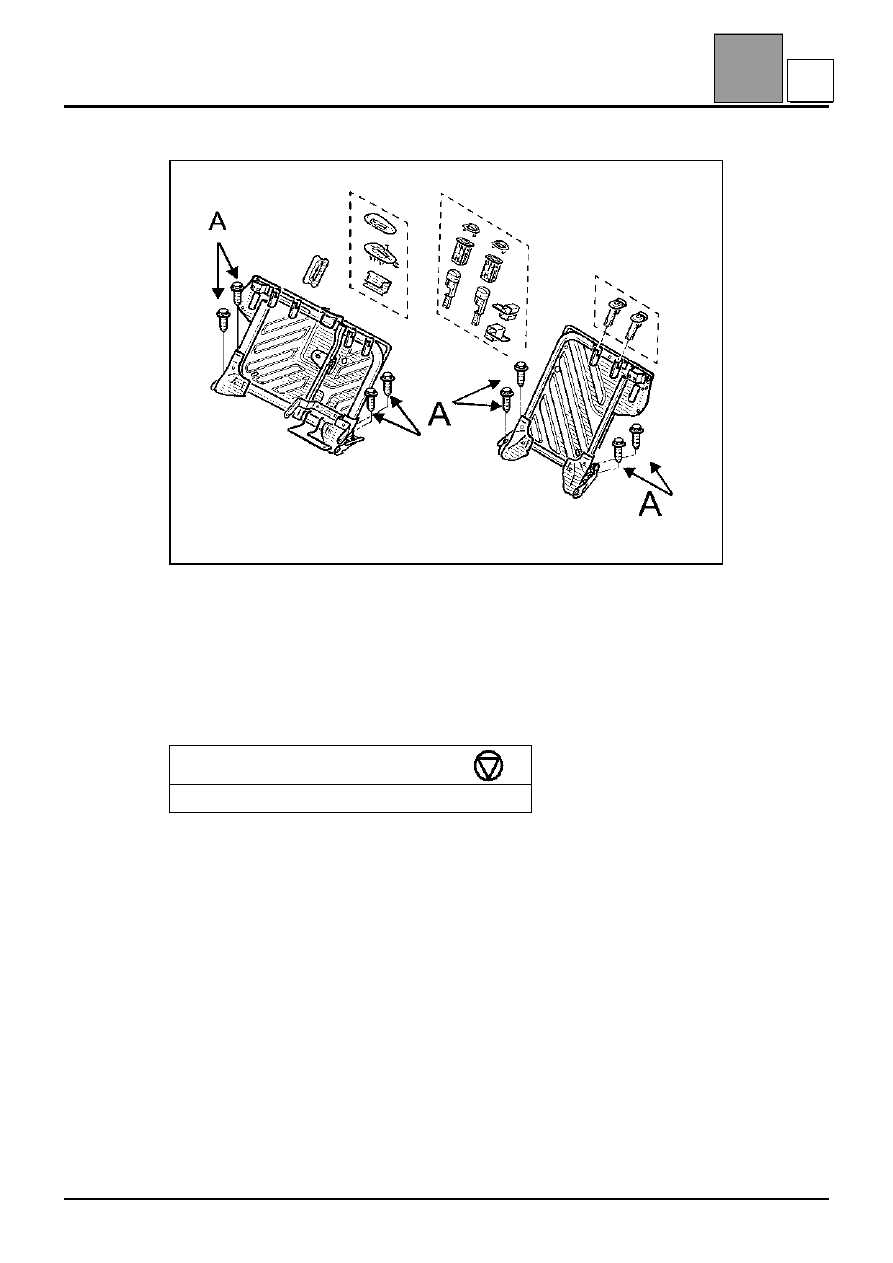

Спинка сиденья в сборе, складывающаяся в пропорции 1/3 - 2/3

СНЯТИЕ

Снимите:
– подушку сиденья
– крепежные болты

Снимите спинку сиденья

МОМЕНТ ЗАТЯЖКИ, в Н.м

Болт M12 с головкой на 18

44

A

76-1

77

77

77

177

ОБИВКА ПЕРЕДНИХ СИДЕНИЙ

Обивка спинки сиденья

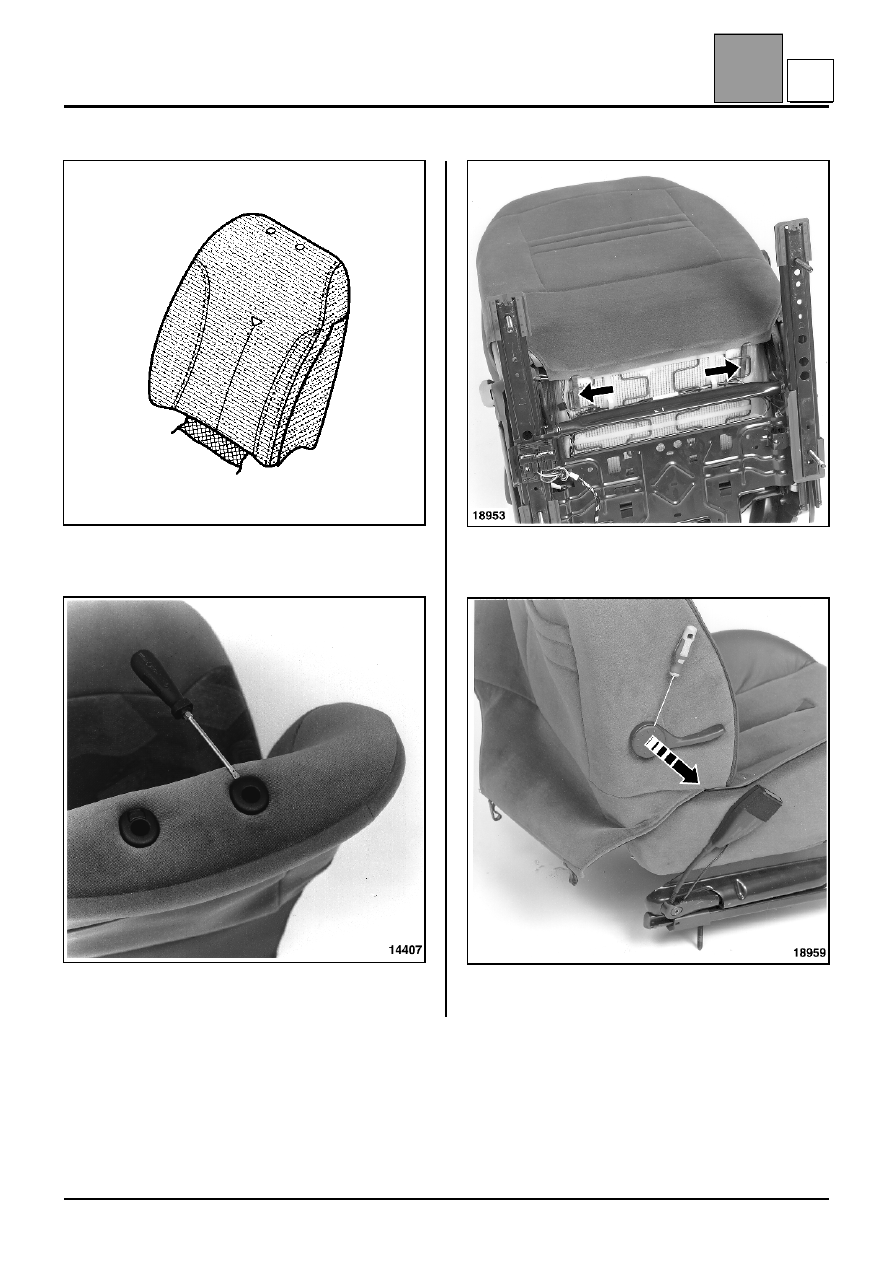

СНЯТИЕ
После снятия сиденья (глава 75A),

Снимите подголовники, а затем крышки
направляющих подголовника.

Снимите два упругих элемента фиксации чехла
спинки сиденья.

Снимите заглушку, затем ручку регулировки
поясничного подпора.

77-1

A
