Renault Laguna II. Руководство - часть 337

НАРУЖНЫЕ АКСЕССУАРЫ ДЛЯ АВТОМОБИЛЯ

Направляющие багажника на крыше

56

НАРУЖНЫЕ АКСЕССУАРЫ ДЛЯ АВТОМОБИЛЯ

Направляющие багажника на крыше

56

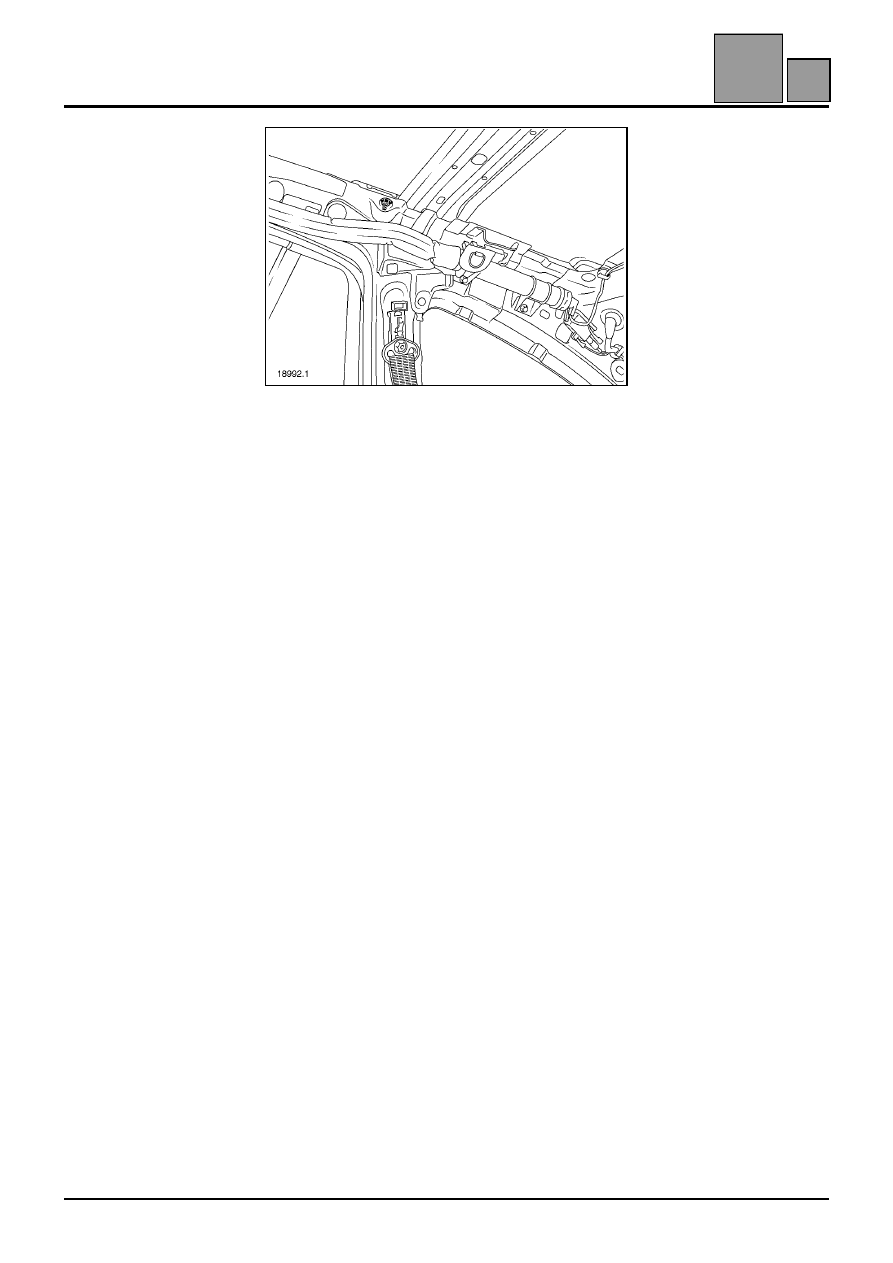

Насколько возможно отодвиньте обивку крыши,
стараясь не повредить ее.

Снимите гайку крепления центральной опоры.

56-9

H

АКСЕССУАРЫ НИЗА САЛОНА

Центральная консоль

57

АКСЕССУАРЫ НИЗА САЛОНА

Центральная консоль

57

157

АКСЕССУАРЫ НИЗА САЛОНА

Центральная консоль

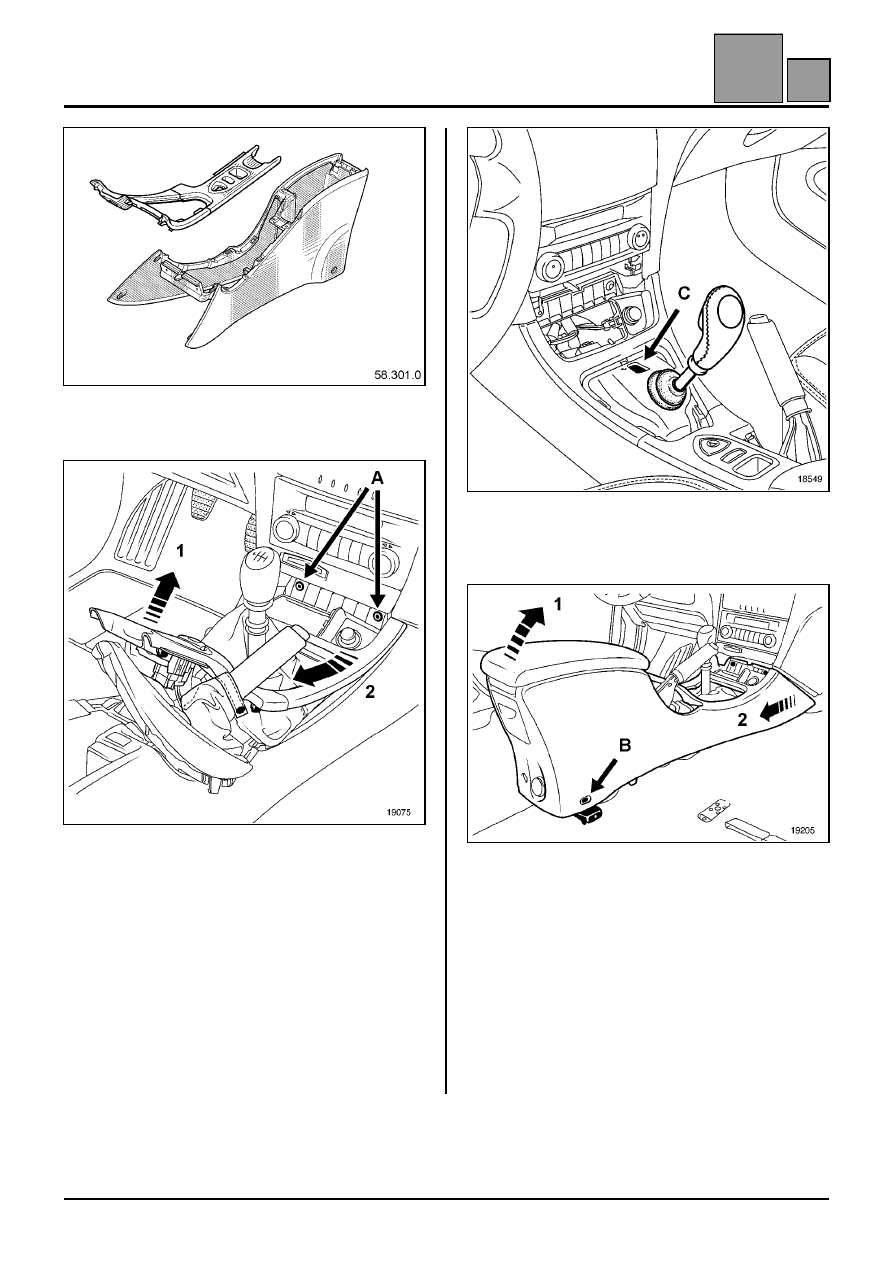

СНЯТИЕ

Отсоедините:
– гофрированные чехлы облицовки рычага

переключения передач и рычага привода
стояночного тормоза,

– верхнюю переднюю панель консоли (1) и (2)

(приспособление Car. 1597, с концом,
обмотанным предохранительной лентой).

Разъедините разъемы (прикуривателя,
выключателя аварийной сигнализации,
выключателя запирания дверей, в зависимости от
комплектации автомобиля).

Снимите два болта крепления (A) (торкс T20).

ПРИМЕЧАНИЕ: перемещать рычаг селектора
автоматической коробки передач можно при
нажатии на кнопку (C).

Насколько возможно переместите вперед
передние сиденья.

Снимите два болта крепления (B) (торкс T20).

Высвободите центральную консоль в точке (1),
затем в точке (2).

57-1

A

АКСЕССУАРЫ НИЗА САЛОНА

Приборная панель

57

АКСЕССУАРЫ НИЗА САЛОНА

Приборная панель

57

Приборная панель

ВАЖНОЕ ЗАМЕЧАНИЕ: К работам с системами
подушек безопасности и преднатяжителей
ремней безопасности допускаются только
опытные работники, прошедшие специальную
подготовку.

ВНИМАНИЕ: запрещается проводить какие-
либо работы с пиротехническими системами
(подушки безопасности и преднатяжители
ремней безопасности) около источника тепла
или открытого пламени, так как существует
опасность их срабатывания.

ПРИМЕЧАНИЕ: блокировка электронного блока
управления подушками безопасности позволяет
также разблокировать электрический замок
рулевой колонки.

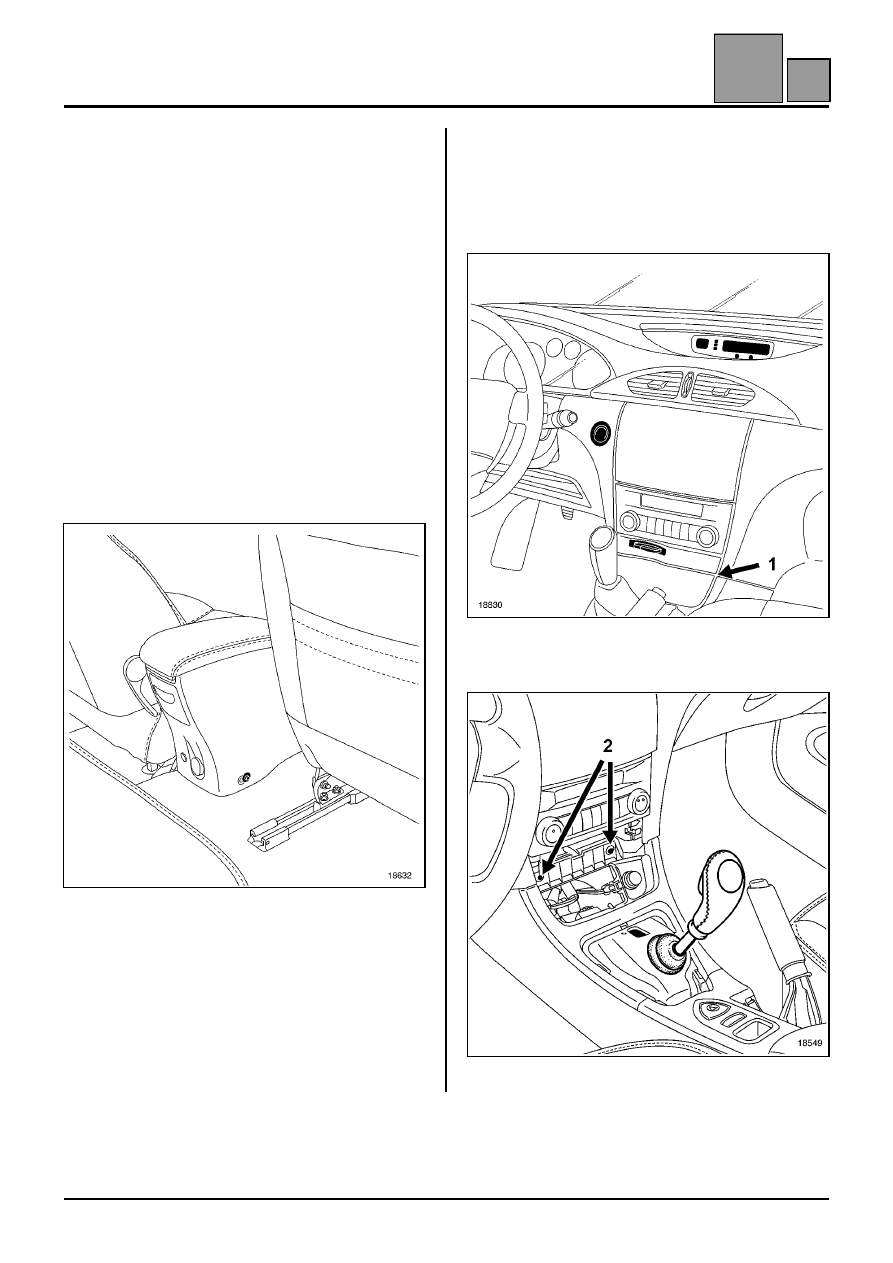

Переместите передние сиденья вперед для
отворачивания винтов крепления центральной
консоли.

Насколько возможно переместите назад передние
сиденья.

Отсоедините аккумуляторную батарею.

С помощью приспособления Car. 1597 (с концом,
обмотанным предохранительной лентой),

Снимите:
– считывающее устройство карточек РЕНО в

точке (1),

– винты крепления консоли на приборной

панели (2),

– консоль (глава 57 A).

57-2

B

АКСЕССУАРЫ НИЗА САЛОНА

Приборная панель

57

АКСЕССУАРЫ НИЗА САЛОНА

Приборная панель

57

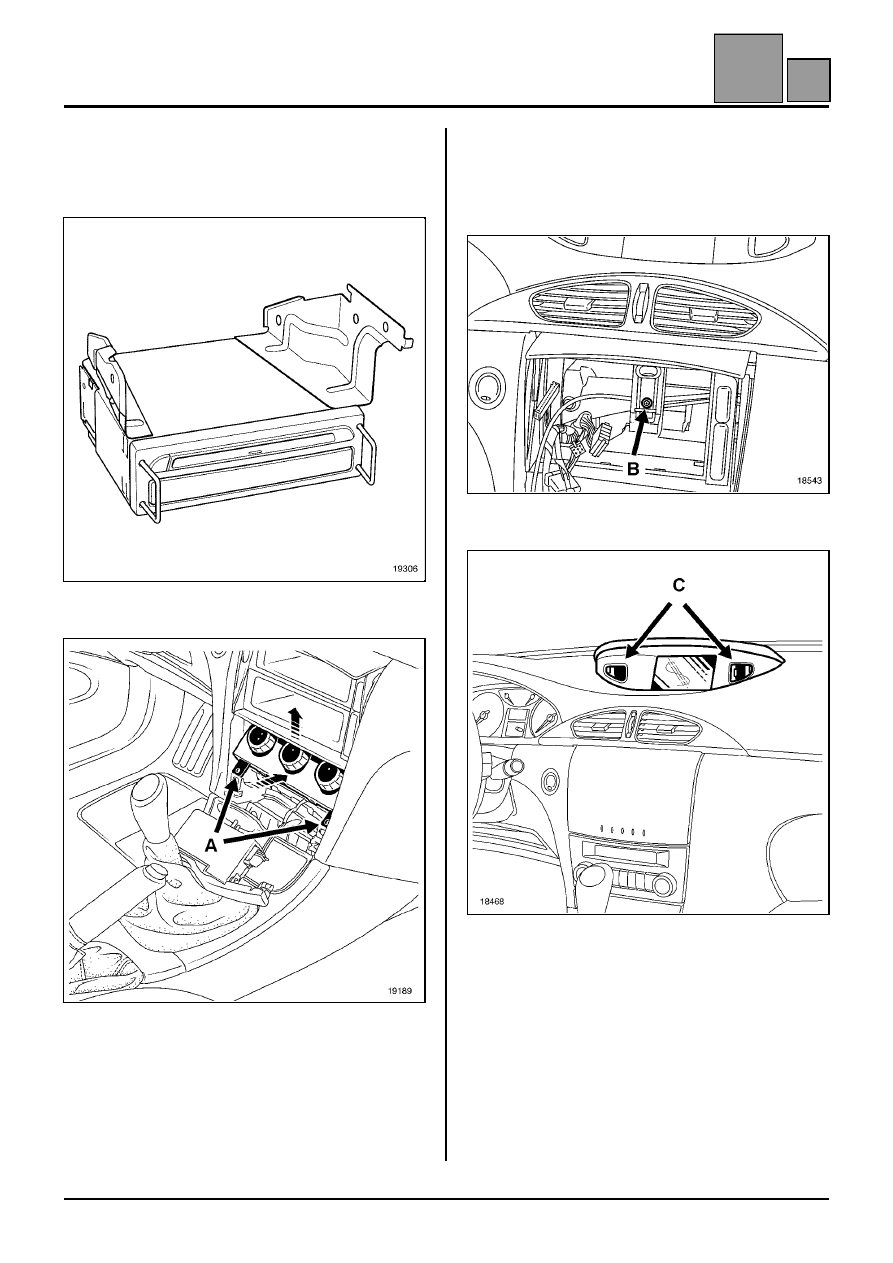

Снимите (в зависимости от версии)
(приспособление Ms 1373):
– радиомагнитолу,
– центральный коммуникационный блок,

– панель управления климатической установкой.

ОСОБЕННОСТИ ПАНЕЛИ УПРАВЛЕНИЯ
КЛИМАТИЧЕСКОЙ УСТАНОВКОЙ С РУЧНЫМ
УПРАВЛЕНИЕМ

Снимите:
– декоративную накладку панели управления,
– болты крепления (A).

Снимите панель управления.

Отсоедините жгуты электропроводки.

Разъедините разъемы.

Снимите болт крепления приборной панели (B).

С помощью приспособления Car. 1597 (с концом,
обмотанным предохранительной лентой), снимите
две крышки, расположенные с обеих сторон
экрана, затем два болта крепления (C).

57-3

B
