Renault Laguna II. Руководство - часть 338

АКСЕССУАРЫ НИЗА САЛОНА

Приборная панель

57

АКСЕССУАРЫ НИЗА САЛОНА

Приборная панель

57

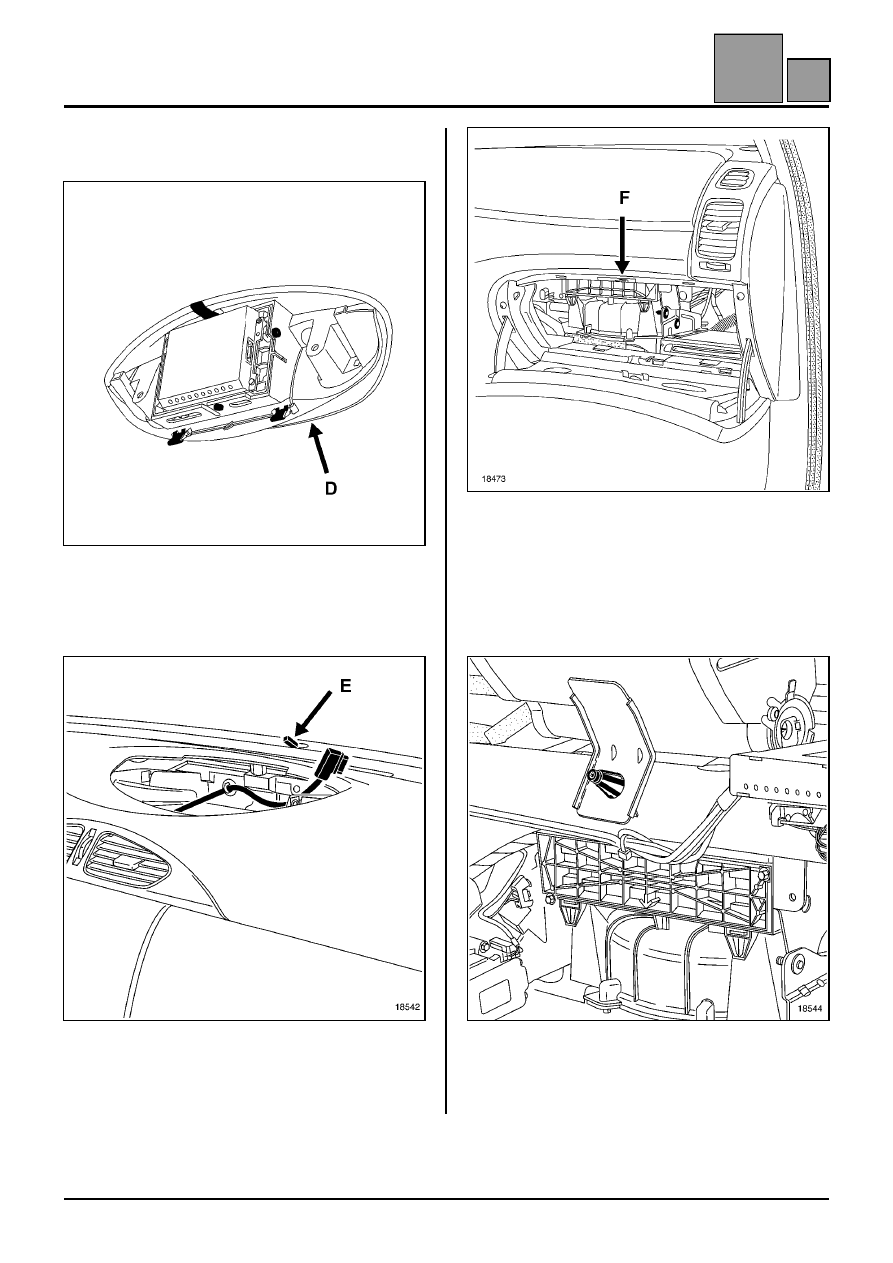

Отсоедините экран навигационной системы
Carminat в точке (D).

Модификация с дисплеем радиомагнитолы,
расположенным отдельно (без болтов крепления):
– Отсоедините дисплей в точке (D)
– Разъедините разъемы.

С помощью небольшой плоской отвертки:
– Снимите датчик интенсивности солнечного

излучения (E).

– Разъедините разъем.

Снимите:
– болт крепления внутренней крышки вещевого

ящика,

– лампу освещения вещевого ящика, обращая

внимание на стержневые контакты (F),

– лампу освещения пространства под приборной

панелью.

Установите накидной ключ на

∅ 13 мм для

блокировки держателя подушки безопасности на
перекладине или снимите болт крепления (в
зависимости от модификации).

57-4

B

АКСЕССУАРЫ НИЗА САЛОНА

Приборная панель

57

АКСЕССУАРЫ НИЗА САЛОНА

Приборная панель

57

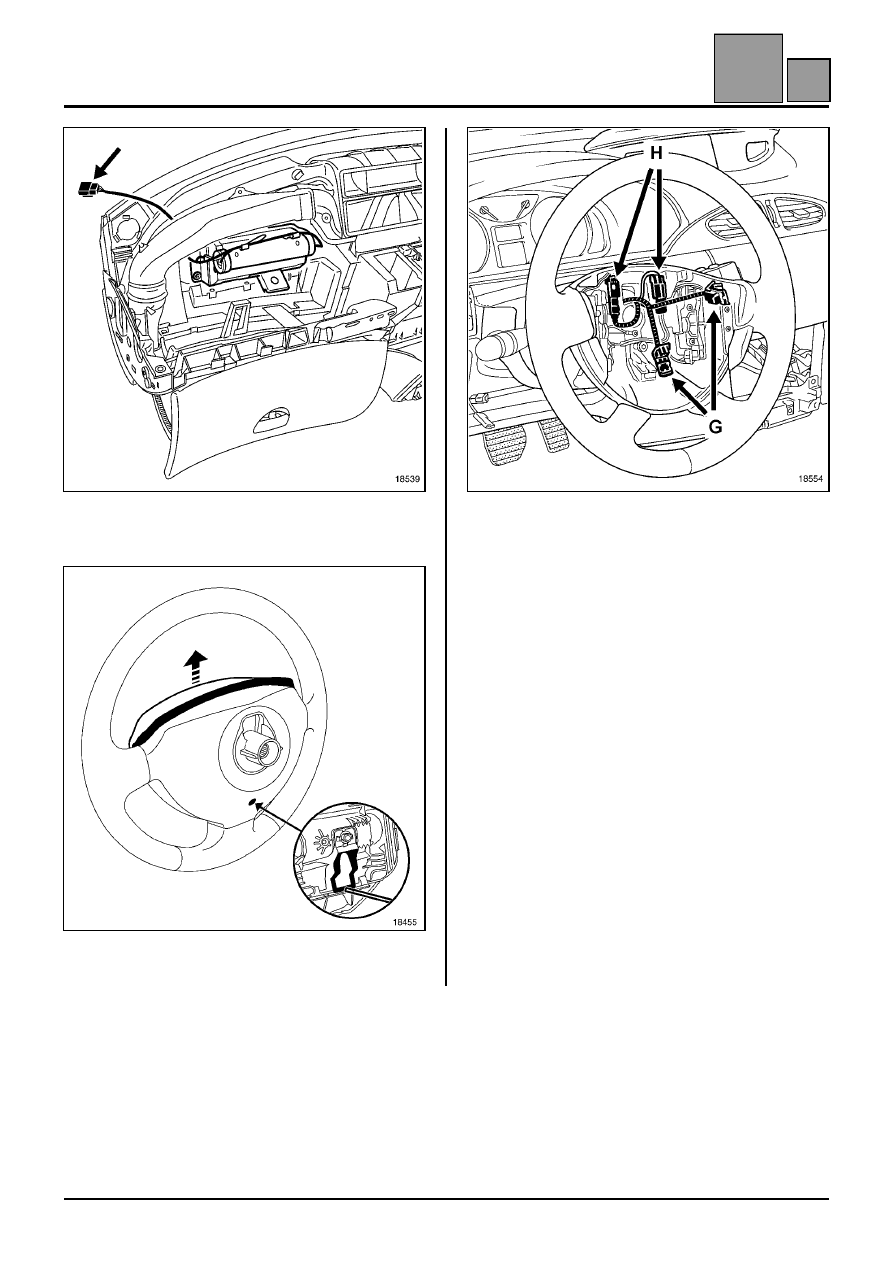

Отсоедините колодку проводов от выключателя
подушки безопасности пассажира.

Отсоедините подушку безопасности в рулевом
колесе.

Разъедините разъемы подушки безопасности в
рулевом колесе (G), и разъемы кнопок регулятора
скорости (H) (в зависимости от модификации).

Снимите:
– болт крепления рулевого колеса;
– рулевое колесо после установки колес в

положение прямолинейного движения,

– два болта верхнего кожуха подрулевых

переключателей (торкс T20).

57-5

B

АКСЕССУАРЫ НИЗА САЛОНА

Приборная панель

57

АКСЕССУАРЫ НИЗА САЛОНА

Приборная панель

57

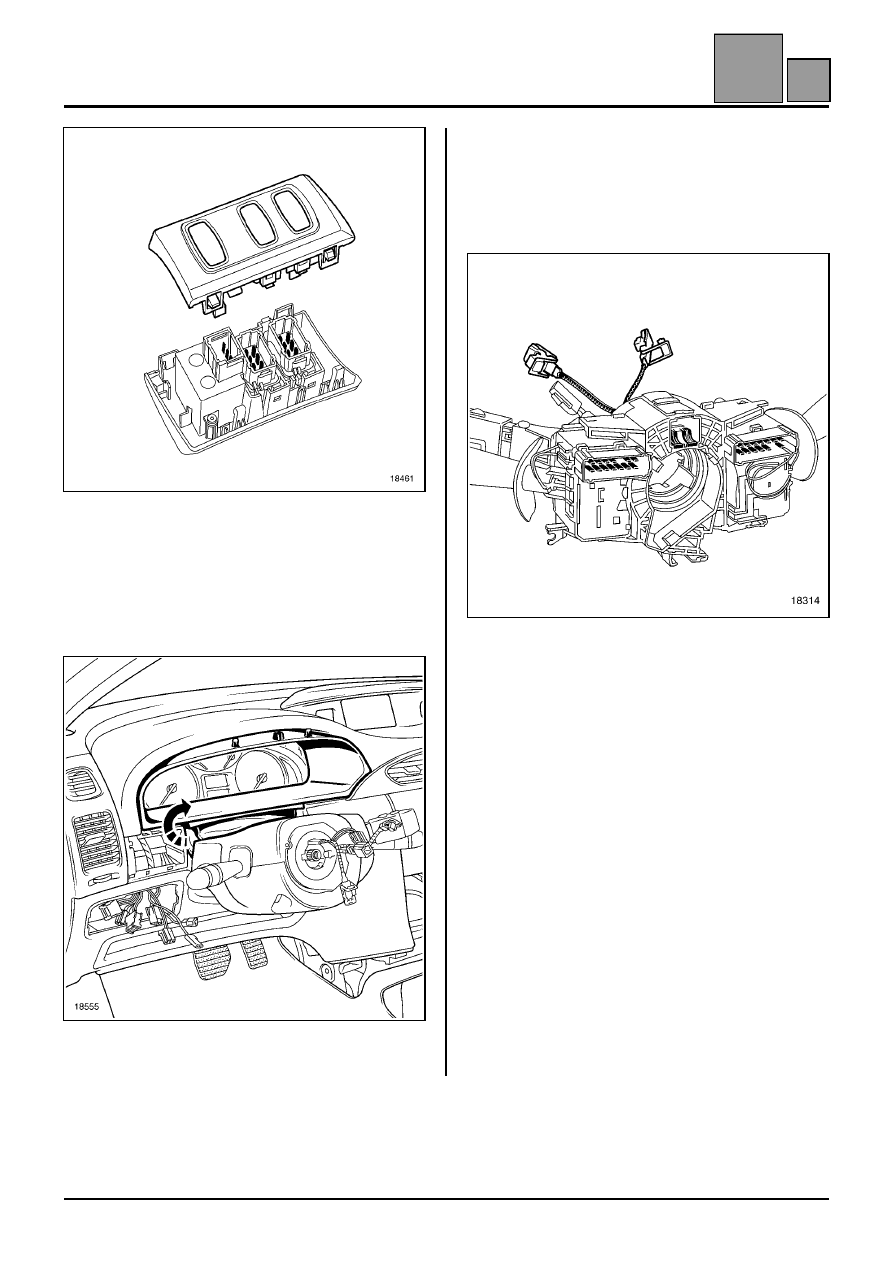

С помощью приспособления Car. 1597 (с концом,
обмотанным предохранительной лентой),

Снимите блок выключателей.

Разъедините разъемы (в зависимости от
модификации).

Отсоедините облицовку козырька вместе с
верхним кожух подрулевых переключателей.

ВНИМАНИЕ: облицовка козырька и нижний кожух
подрулевых переключателей соединены между
собой кожаной приклеенной лентой, закрепленной
скобами.

Для снятия узла их разъединять не требуется.

Разъедините разъемы (стеклоочистителей, органов
управления радиомагнитолой и освещением) и
разъемы контактного кольца (подушки
безопасности и регулятора скорости).

57-6

B

АКСЕССУАРЫ НИЗА САЛОНА

Приборная панель

57

АКСЕССУАРЫ НИЗА САЛОНА

Приборная панель

57

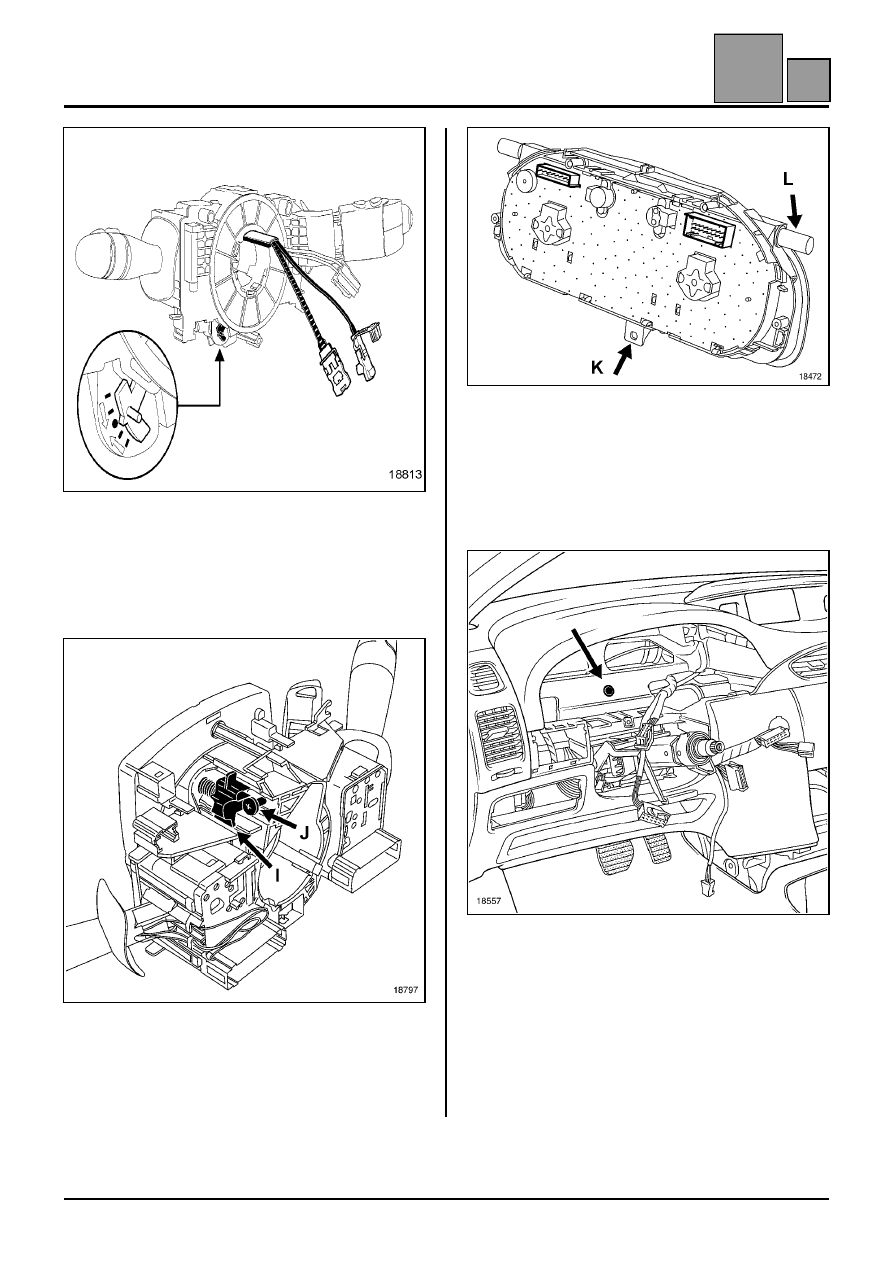

Перед снятием узла контактного кольца отметьте
его положение:
– убедившись в том, что колеса стоят в положении

для движения по прямой,

– и что метка " O " контактного кольца расположена

напротив указателя.

Нажмите на контактное кольцо (I).

Отверните болт крепления (J).

Снимите блок управления.

Снимите болт крепления приборной панели (K).

Освободите две оси в верхней части (L).

Разъедините разъемы.

Снимите приборную панель.

Снимите болт крепления приборной панели.

57-7
