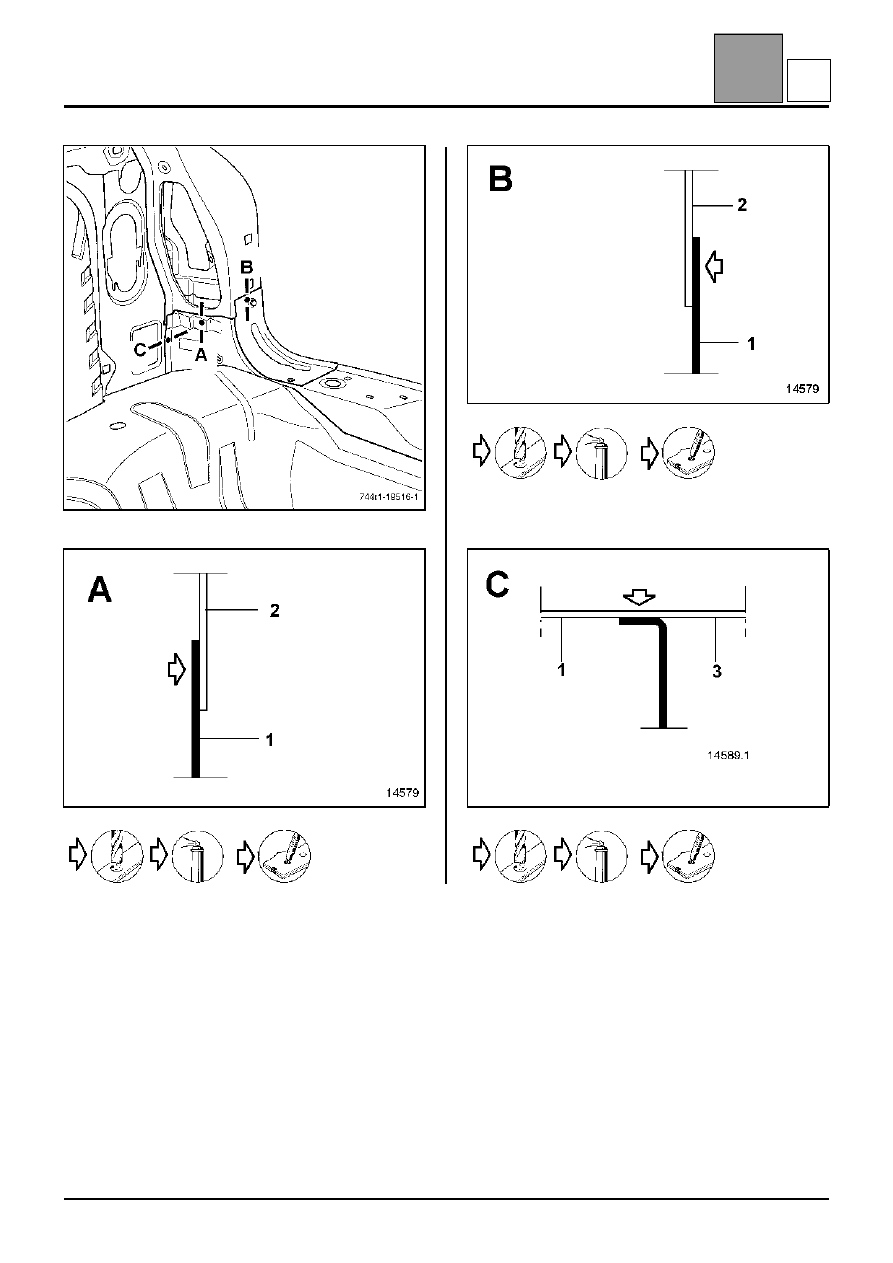

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Крайняя задняя поперечина

44

44-47

X3

X2

X2

R

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

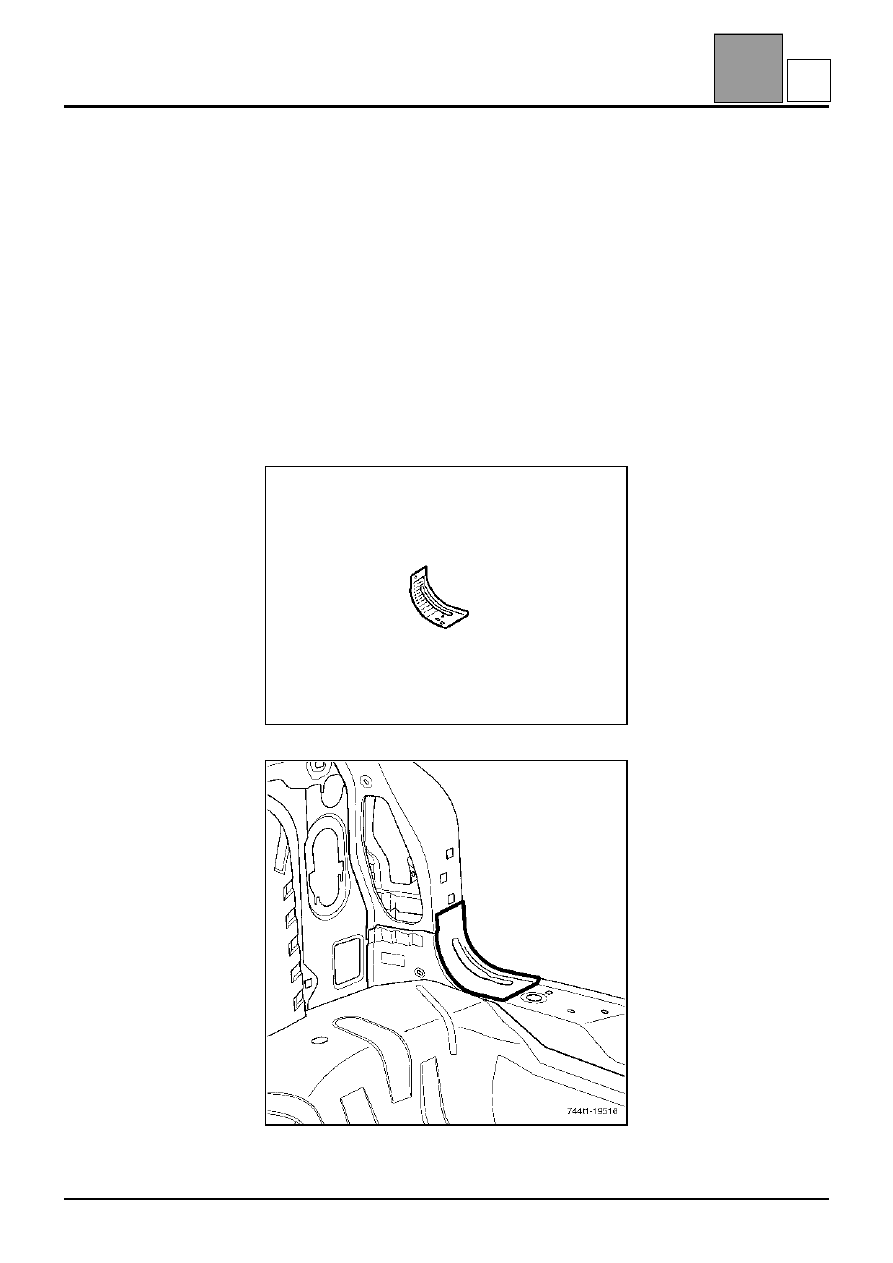

Нижний усилитель крайней задней стойки кузова

44

Нижний усилитель крайней задней стойки кузова

Замена этой детали является операцией,
связанной с частичной заменой крайней задней
поперечины после бокового заднего удара.

Сведения по дополнительным деталям и
особенности соединений данной детали
приводятся в соответствующих главах (см.
содержание).

Ниже представлен для справки вид детали,
установленной на кузове автомобиля.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

Деталь поставляется отдельно.

44-48

S

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

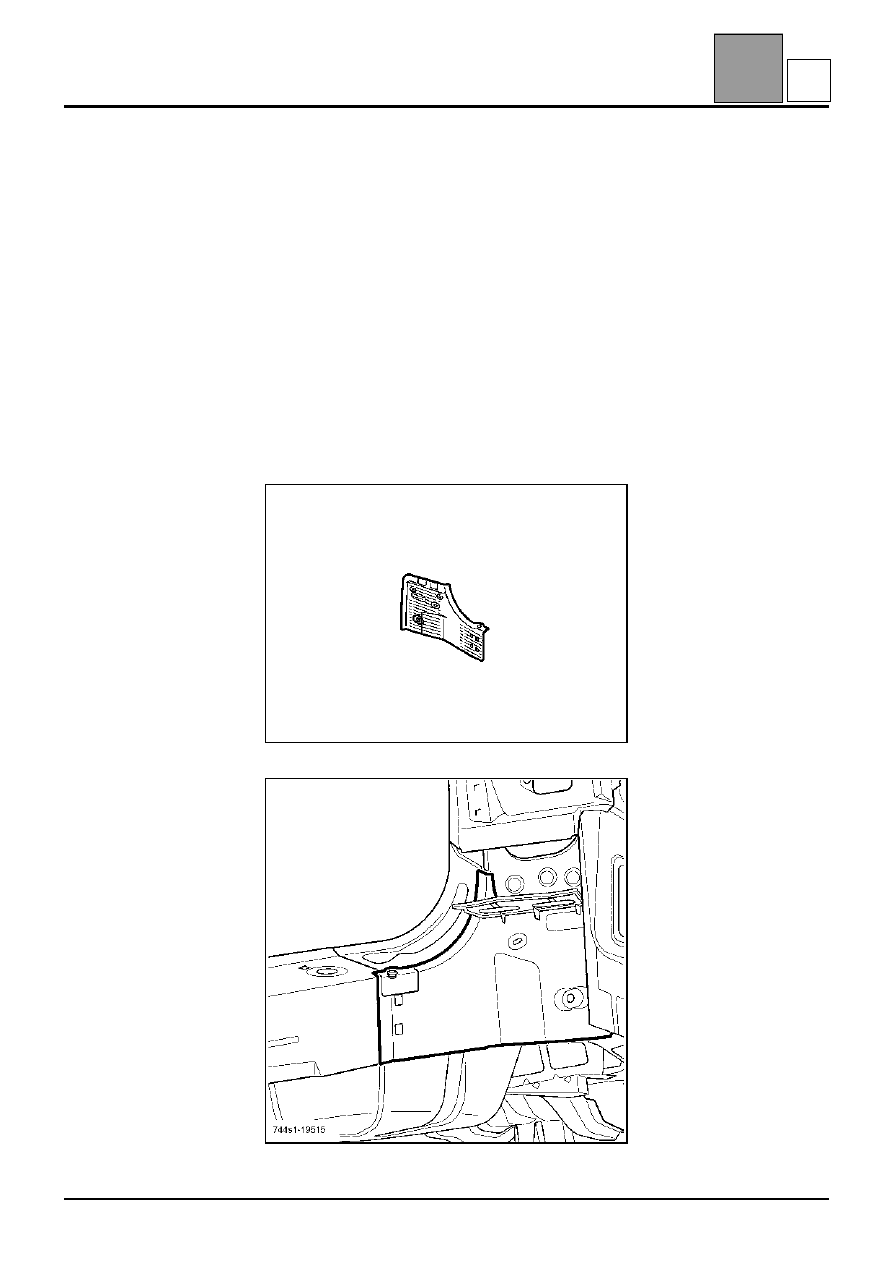

Накладка крайней задней стойки

44

Накладка крайней задней стойки

Замена этой детали является операцией,
связанной с частичной заменой крайней задней
поперечины после бокового заднего удара.

Сведения по дополнительным деталям и
особенности соединений приводятся в
соответствующих главах (см. содержание).

Ниже представлен для справки вид детали,
установленной на кузове автомобиля.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

Деталь поставляется отдельно.

44-49

T

ВЕРХ КУЗОВА

Крыша

45

145

ВЕРХ КУЗОВА

Крыша

Замена этой детали является основной операцией.

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

НАПОМИНАНИЕ: все точки контактной сварки
являются доступными и выполнимыми при
проведении ремонтных работ, поэтому в методике
их выполнение не уточняется.

Приводятся только указания по зонам
приклеивания крыши.
Необходимо использовать установочный клей
типа MJPro (складской номер: 77 11 172 676) для
проведения данной операции.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с:
– шумоизоляцией,
– усилителями крепления багажника

(модификация с кузовом типа универсал),

– центральным усилителем крепления

(модификация с кузовом типа универсал).

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

45A

1
2
3
4

5
6
7
8
9

Крыша
Передняя поперечина крыши
Усилитель средней стойки
Внутренняя панель стойки проема
ветрового стекла
Задняя поперечина крыши
Боковина кузова
Верхний усилитель боковины
Центральная поперечина
Внутренняя панель по окну боковины

0,8
1
1,8

1,5
1
1
1,2
0,7
0,7

45-1

A
