ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Юбка

44

44-43

X2

X3

X2

X3

Q

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Юбка

44

44-44

Внутренний левый усилитель

X2

ВНИМАНИЕ: при установке необходимо
зафиксировать деталь, нанеся структурный клей по
периметру детали.
Данная операция поможет выбрать зазор между
листом усилителя и крайней задней поперечиной и
избежать появления шумов.

Q

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Юбка

44

44-45

Внутренний правый усилитель

X2

X2

X3

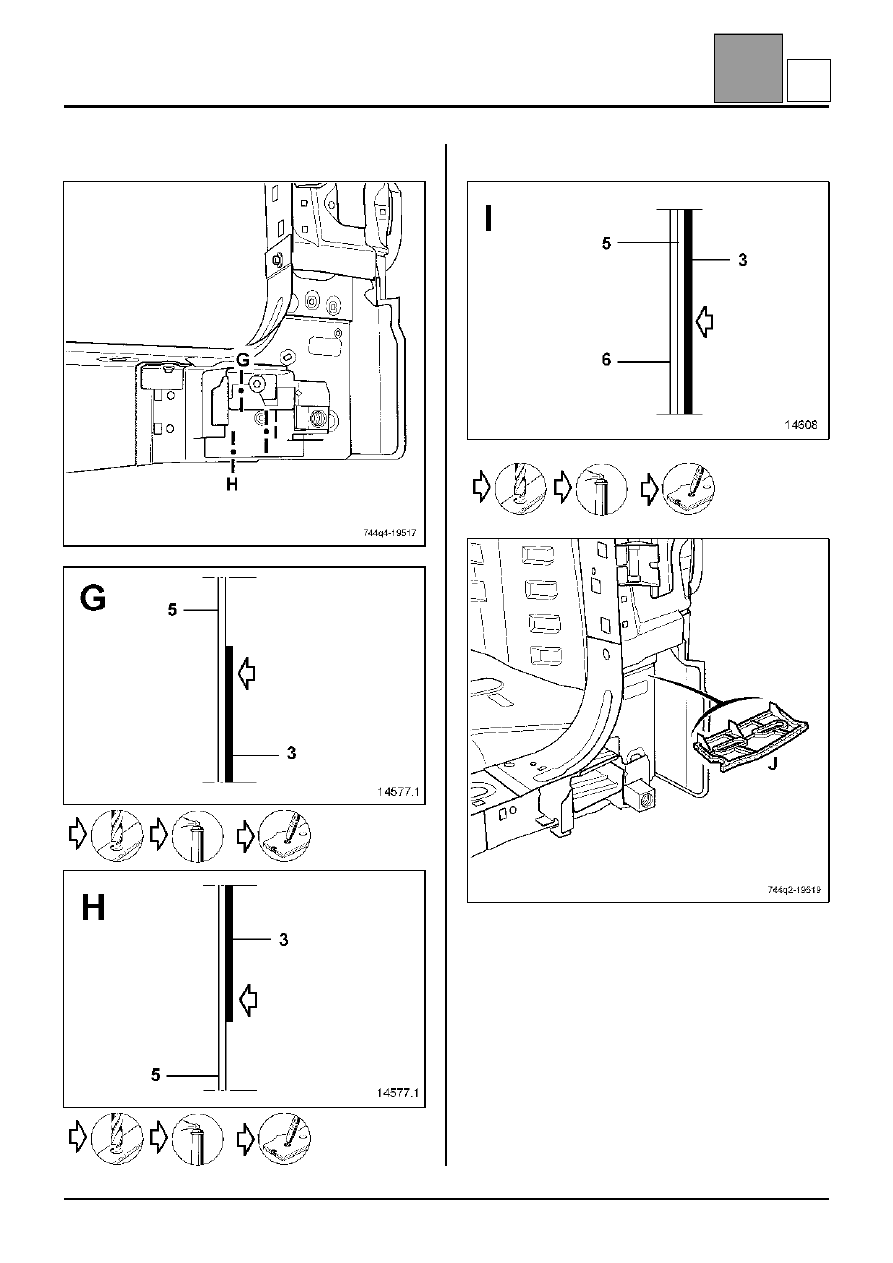

НАПОМИНАНИЕ: необходимо заменить обе
объемных вставки (J), (методика, см. главу 43 A).

Q

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Крайняя задняя поперечина

44

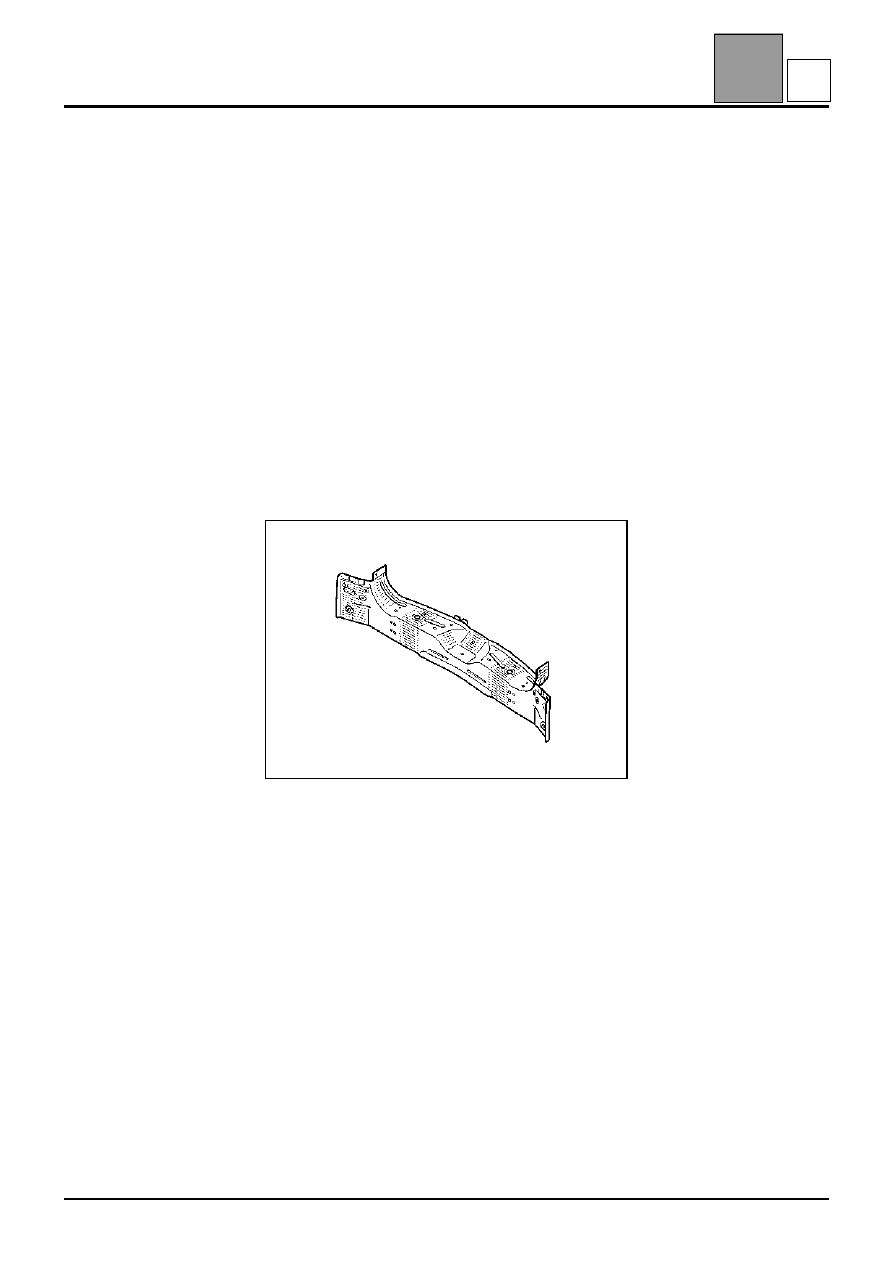

Крайняя задняя поперечина

Замена этой детали является дополнительной
операцией при замене юбки после заднего удара.

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с:
– кронштейном фиксатора замка,
– пластиной,
– элементами накладки,
– нижними усилителями крайней задней стойки,
– зачеканенными гайками,
– приварными гайками,
– приварными шпильками.

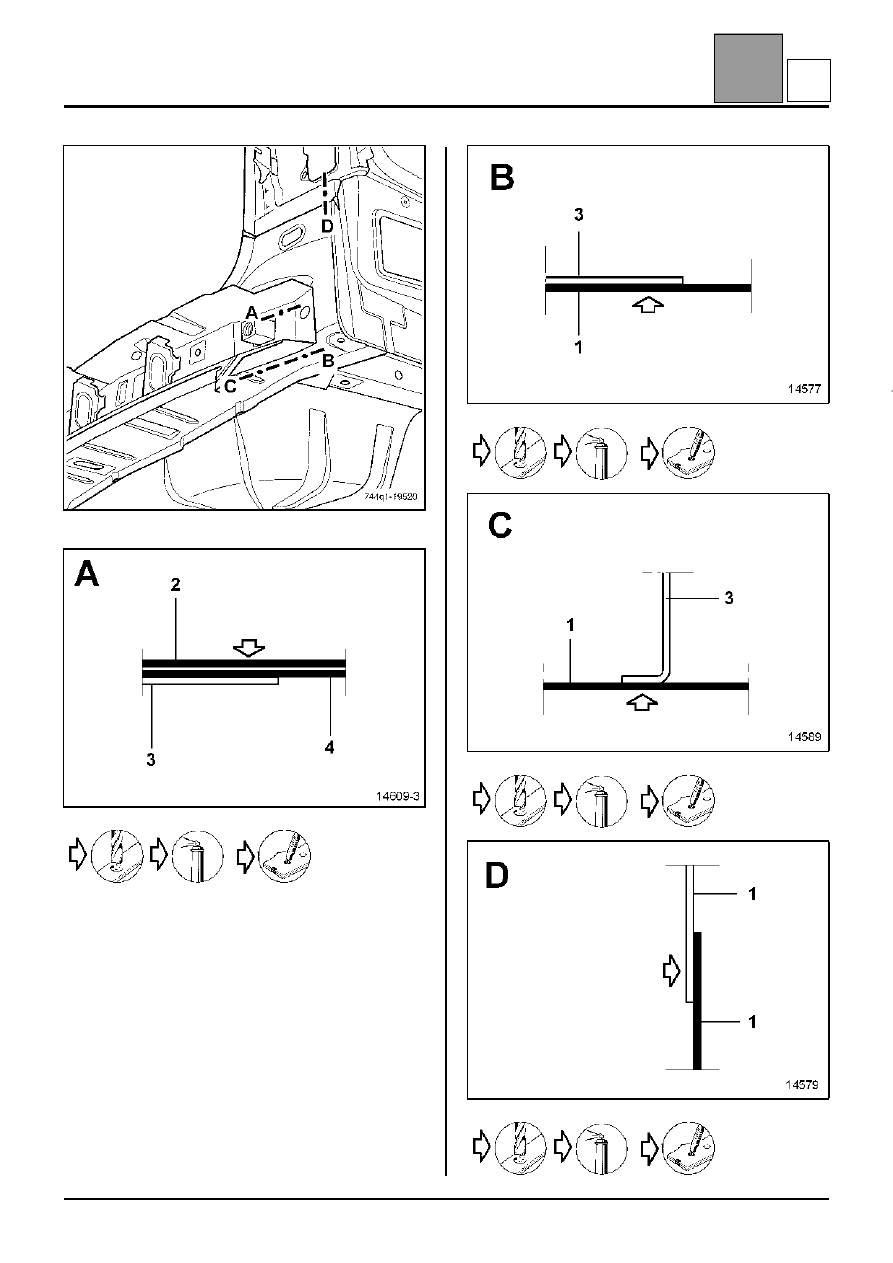

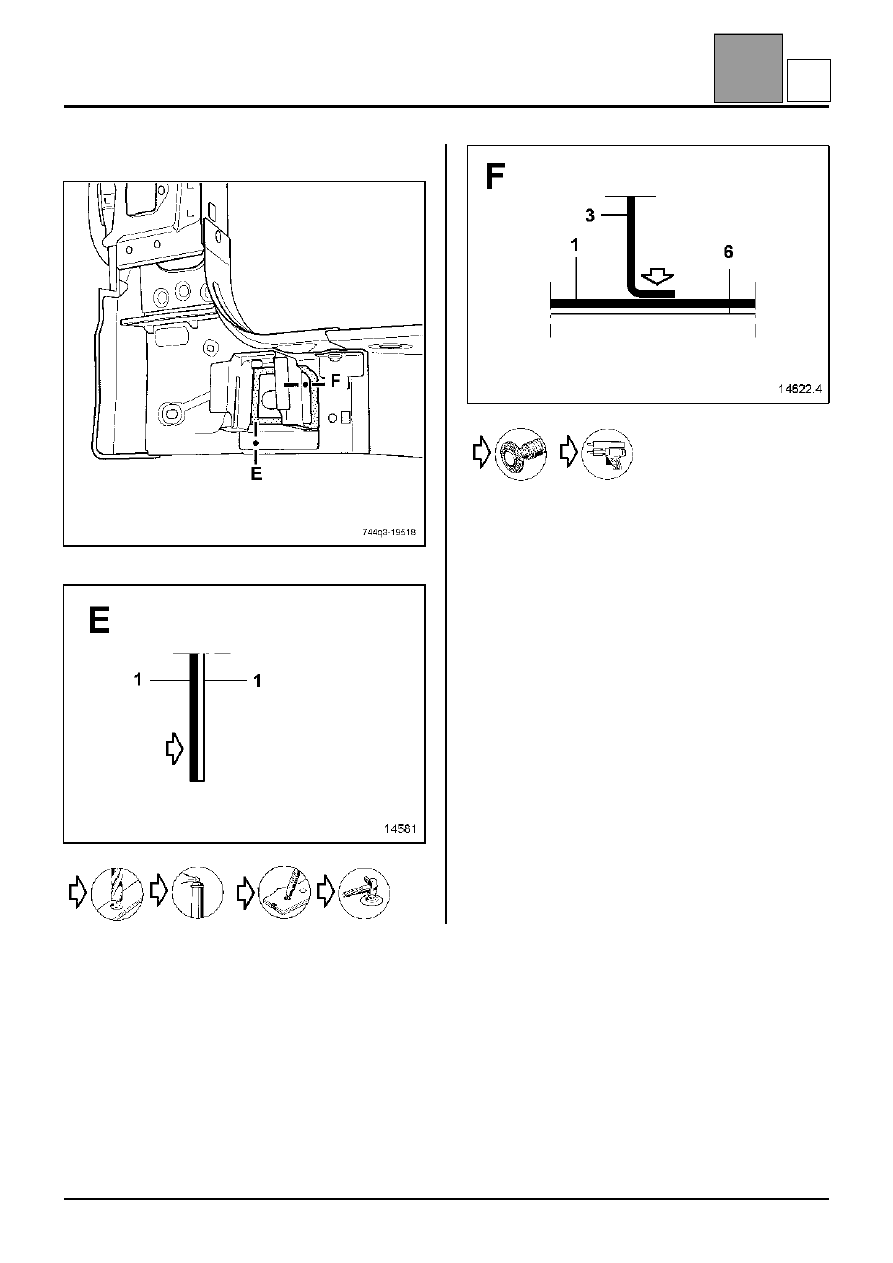

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):
1
2
3

Крайняя задняя поперечина
Усилитель панели крепления фонарей
Наружная колесная арка

0,7
0,8
0,8

44-46

R
