ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Внутренняя панель по окну боковины

44

Внутренняя панель по окну боковины

Замена этой детали является дополнительной
операцией при замене наружной колесной арки и
верхнего усилителя боковины после заднего
бокового удара.

Методика замены данной детали не имеет
особенностей, поскольку все соединения могут
быть выполнены так же, как первоначально.

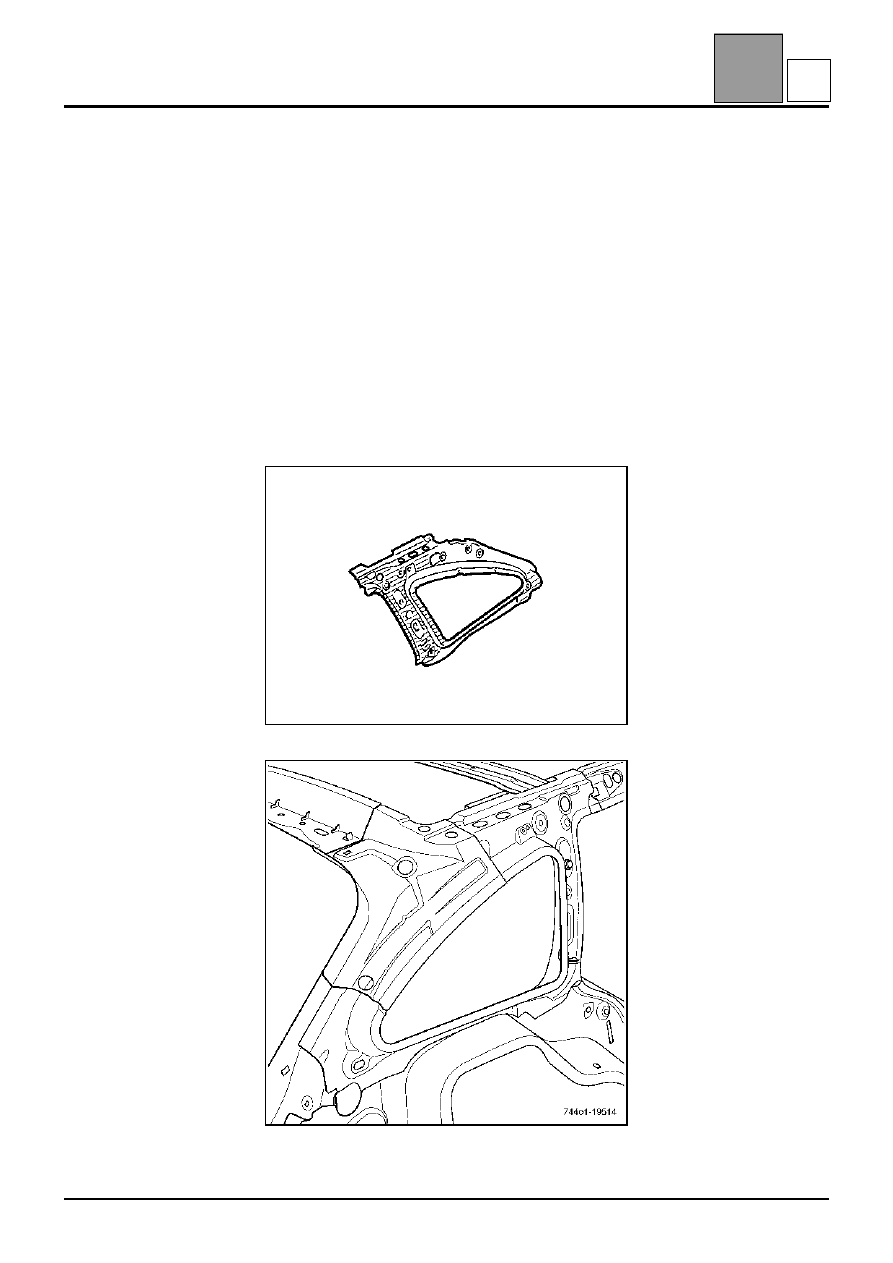

Ниже представлен для справки вид детали,
установленной на кузове автомобиля.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ
Деталь в сборе с:
– зачеканенными гайками.

44-39

O

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

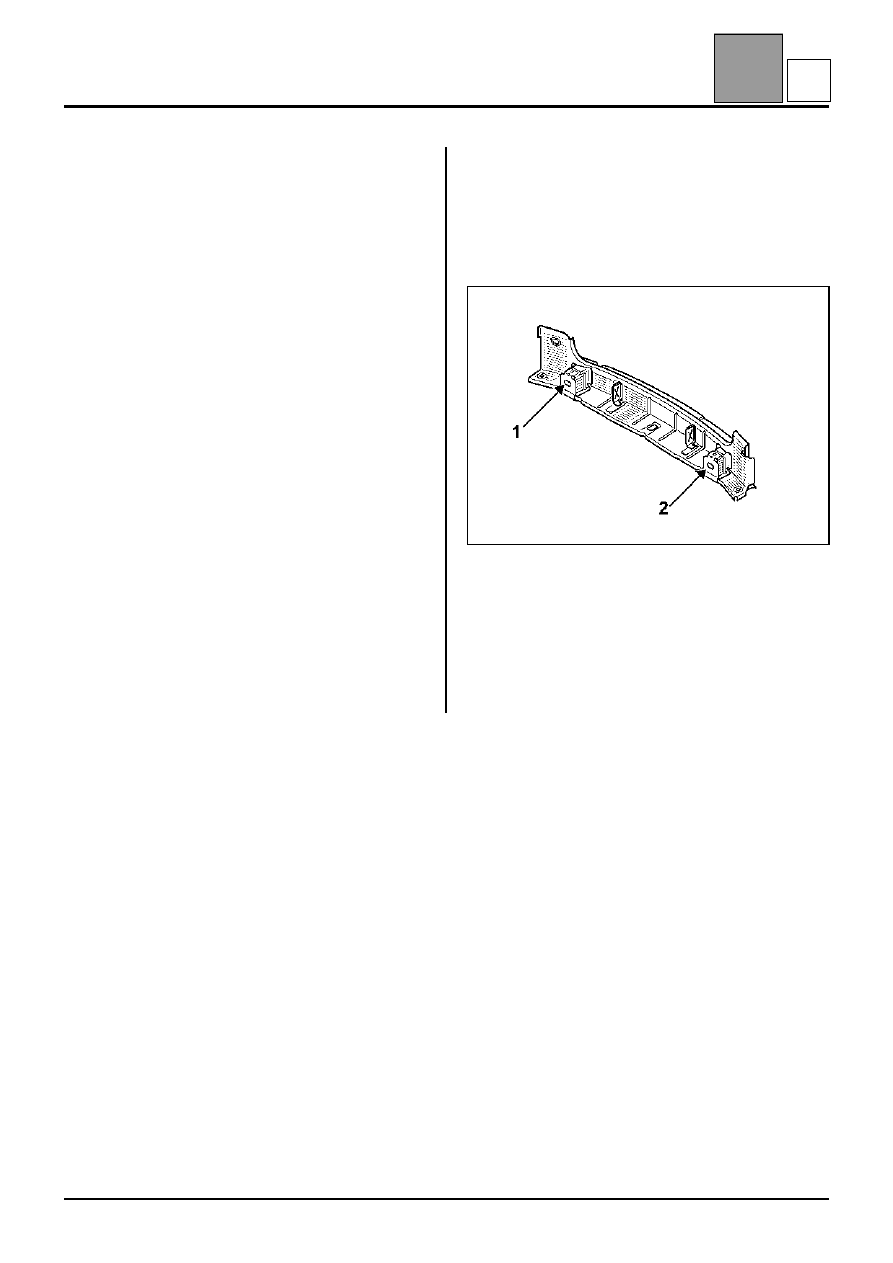

Поперечина крепления ударопоглощающего элемента

44

Поперечина крепления ударопоглощающего элемента

Замена этой детали является основной операцией
при ударе сзади.

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с:
– усилителями поперечины,
– крепежными скобами бампера.

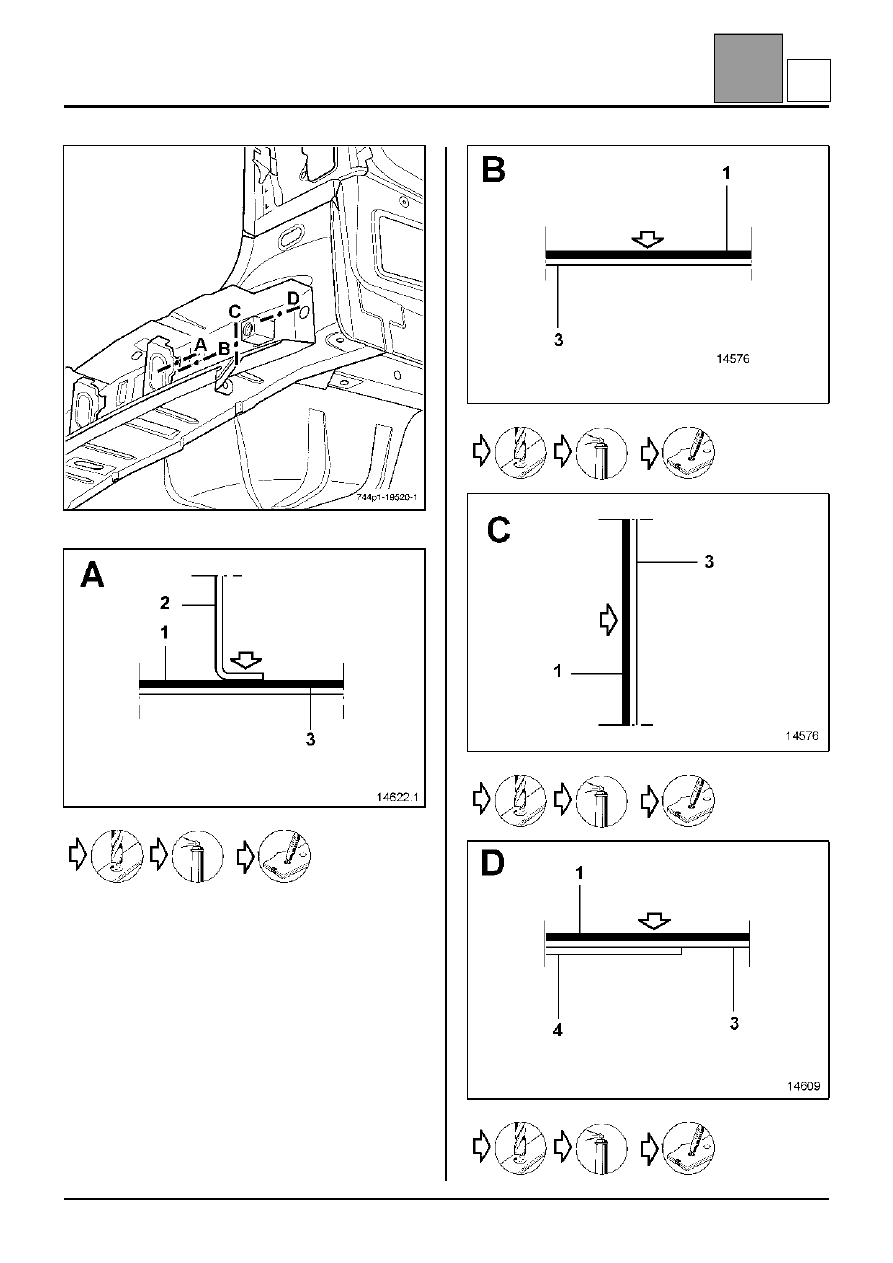

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):
1

2
3
4

Поперечина крепления
ударопоглощающего элемента
Усилители поперечины
Юбка
Внутренние усилители юбки

1,2
1,5
1
1,5

44-40

P

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Поперечина крепления ударопоглощающего элемента

44

44-41

X2

X2

P

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Юбка

44

Юбка

Замена этой детали является основной операцией
при ударе сзади.

Для проведения данной операции необходимо
дополнительно заказать обе боковых объемных
вставки.

ВАЖНОЕ ЗАМЕЧАНИЕ!

●

Особенности снятия
На заводе юбка собирается в следующем
порядке:
– Внутренние усилители (1 и 2), а затем юбка.
При отсоединении для доступа ко всем точкам
сварки, снятие этих деталей производится в
обратном порядке:
– Юбка, затем внутренние усилители (1 и 2).

●

Особенности установки
Необходимо отсоединить оба внутренних
усилителя от юбки, поставляемой со склада
запасных частей, в целях обеспечения того же
порядка при установке, что и первоначально:
Приваривание внутренних усилителей (1 и 2), а
затем юбки.

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с:
– усилителем задней поперечины,
– внутренними усилителями юбки,
– поперечиной крепления ударопоглощающего

элемента в сборе.

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):
1
2

3
4
5
6

Юбка
Поперечина крепления
ударопоглощающего элемента
Внутренние усилители юбки
Панель крепления фонарей
Крайняя задняя поперечина
Задний лонжерон

1

1,2
1,5
0,8
0,7
1,8

44-42
