ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

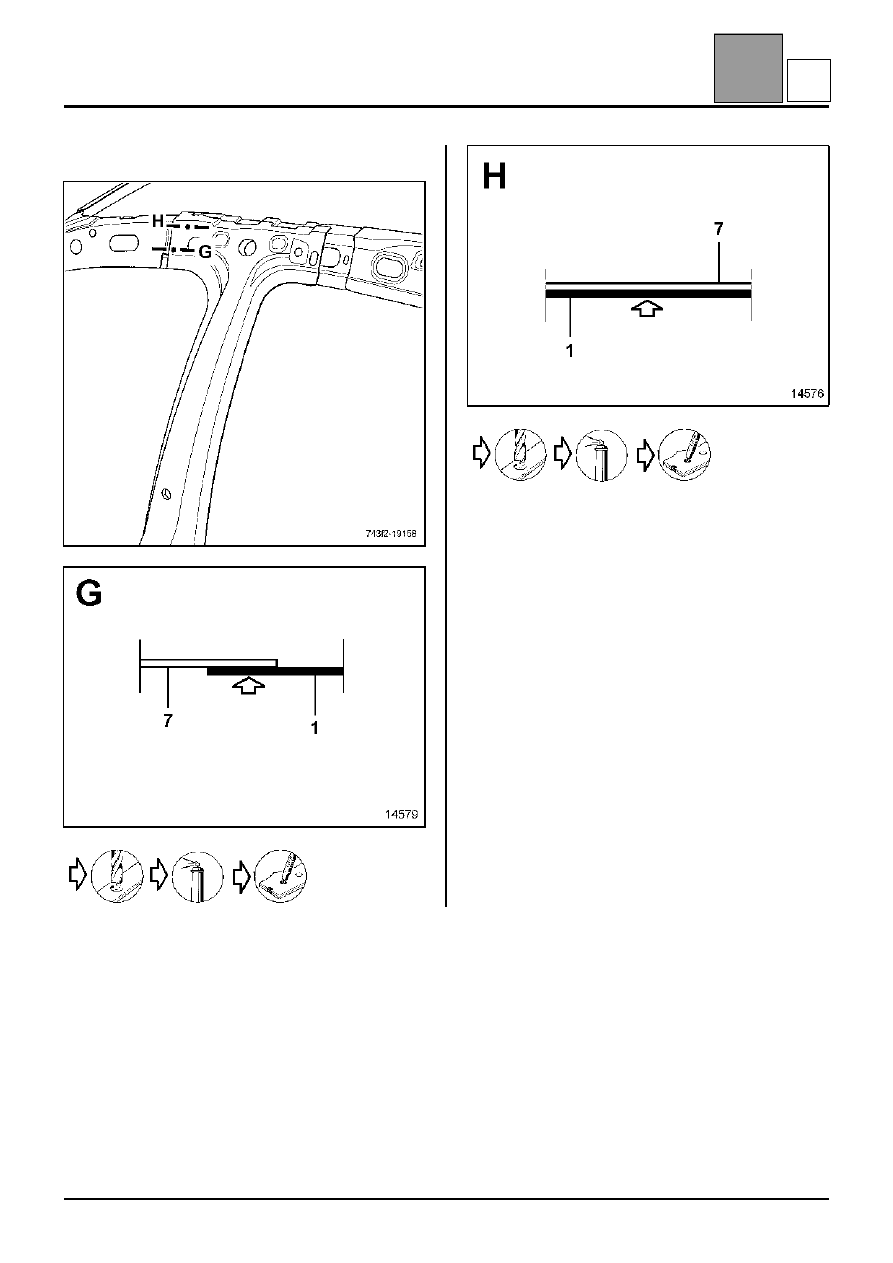

Усилитель средней стойки

43

43-20

Полная замена.

X2

X2

ПРИМЕЧАНИЕ: полная замена может
производиться вместе с усилителем продольного
профиля или без него.

F

ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

Передняя часть боковины кузова

43

Передняя часть боковины кузова

Замена этой детали является основной операцией
при переднем боковом ударе.

Для выполнения этой операции необходимо
дополнительно заказать:

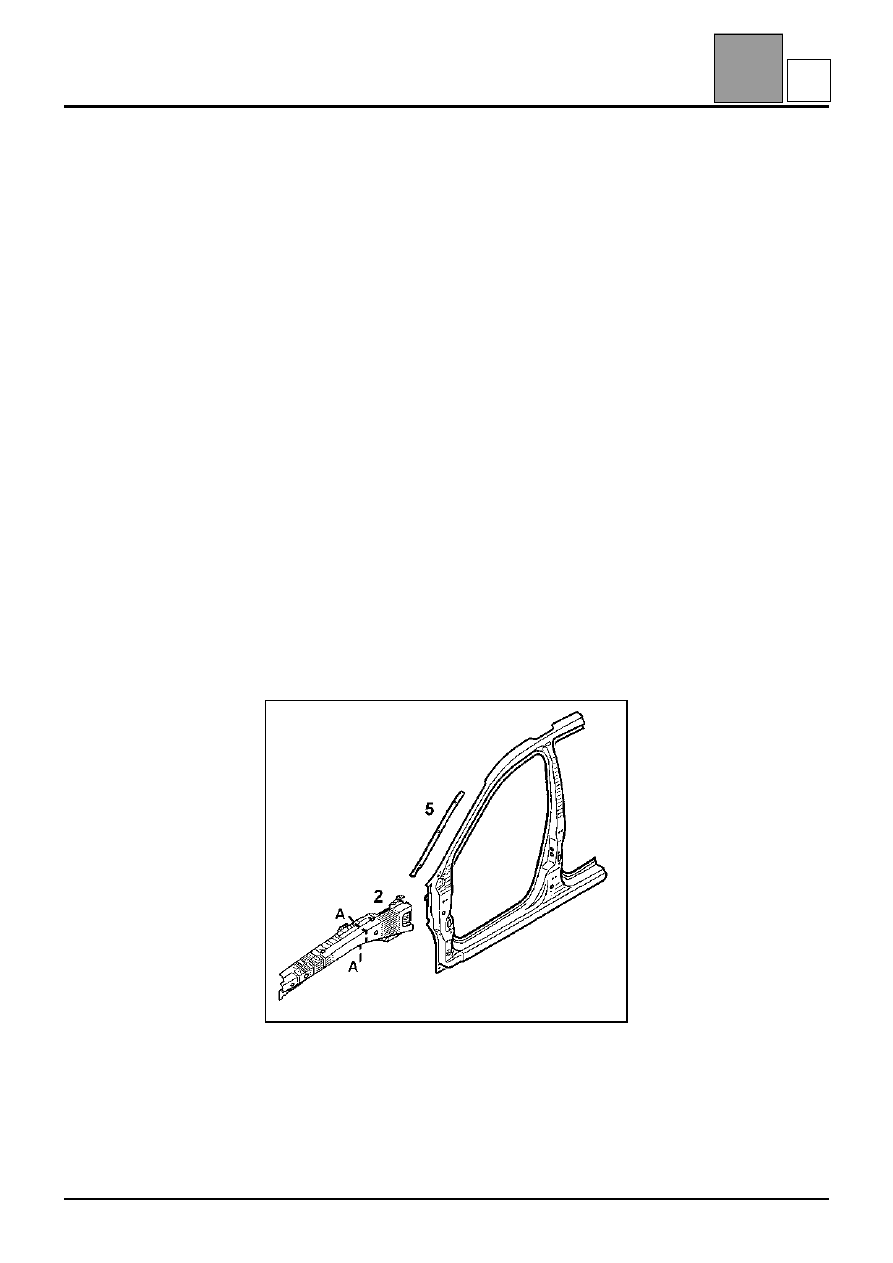

– внутреннюю накладку оконного проема передней

двери (5), заменяемое полностью (см. главу 43A),

– усилитель брызговика (2), заменяемый частично

(см. главу 43A),

– нижние объемные вставки (см. главу 43A и 43D).

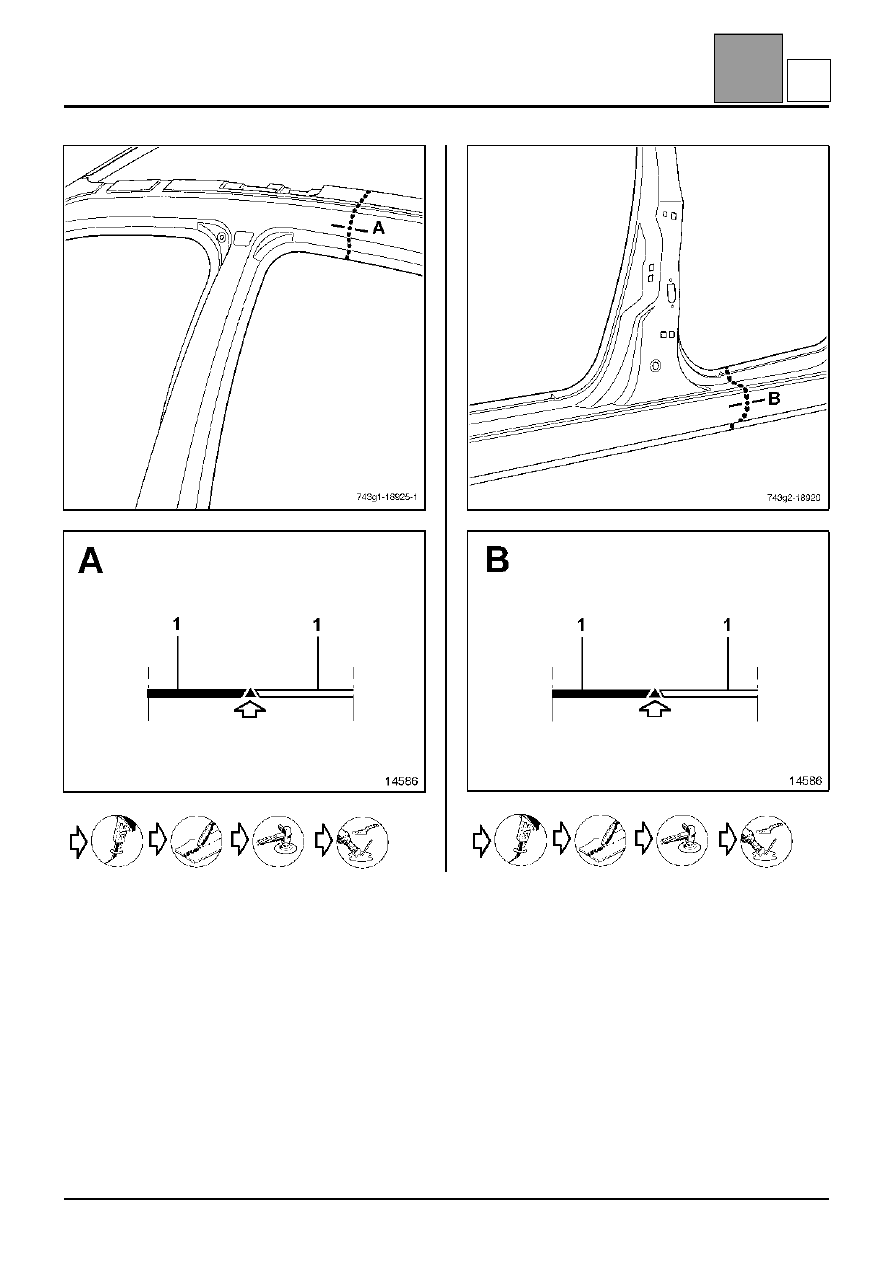

Ниже приводится только расположение разрезов,
выполняемых на данной детали.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с:
Усилителем нижней петли
Усилителем стойки
Внутренней накладкой оконного проема двери
Приварной шпилькой
Зачеканенной гайкой
Приварным болтом
Усилителем шарнирного соединения
Опорой крепления петли
Пластиной крепления петли
Усилителем петли

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1 Передняя часть боковины кузова

1

43-21

G

ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

Передняя часть боковины кузова

43

43-22

G

ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

Верхняя панель боковины

43

Верхняя панель боковины

Замена этой детали является дополнительной
операцией при замене крыши после бокового
удара.

Для выполнения этой операции необходимо
дополнительно заказать:

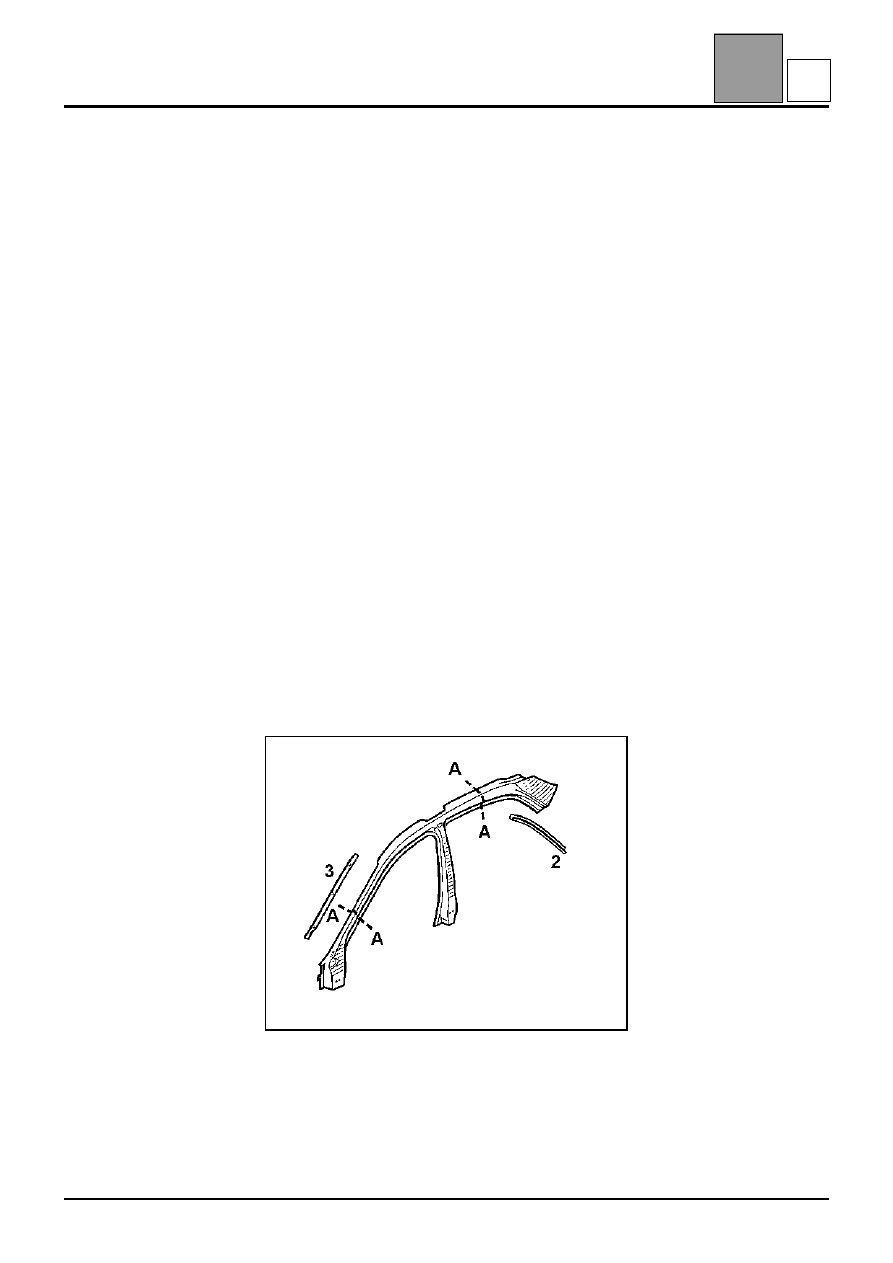

– внутреннюю накладку оконного проема передней

двери (3) (см. главу 43A),

– внутреннюю накладку оконного проема задней

двери (2) при полной замене (см. главу 44A),

– верхнюю объемную вставку.

Данная операция может осуществляться двумя
способами (см. методику ниже):

Полностью.
Частично (по сечению A-A).

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Деталь кузова типа универсал отличается по
исполнению в зоне панели заднего крыла, но
методика замены та же.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с:
Приварной шпилькой

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1 Верхняя панель боковины
2 Внутренняя накладка оконного проема

задней двери

1
1

43-23

H
