Renault Laguna II. Руководство - часть 300

ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

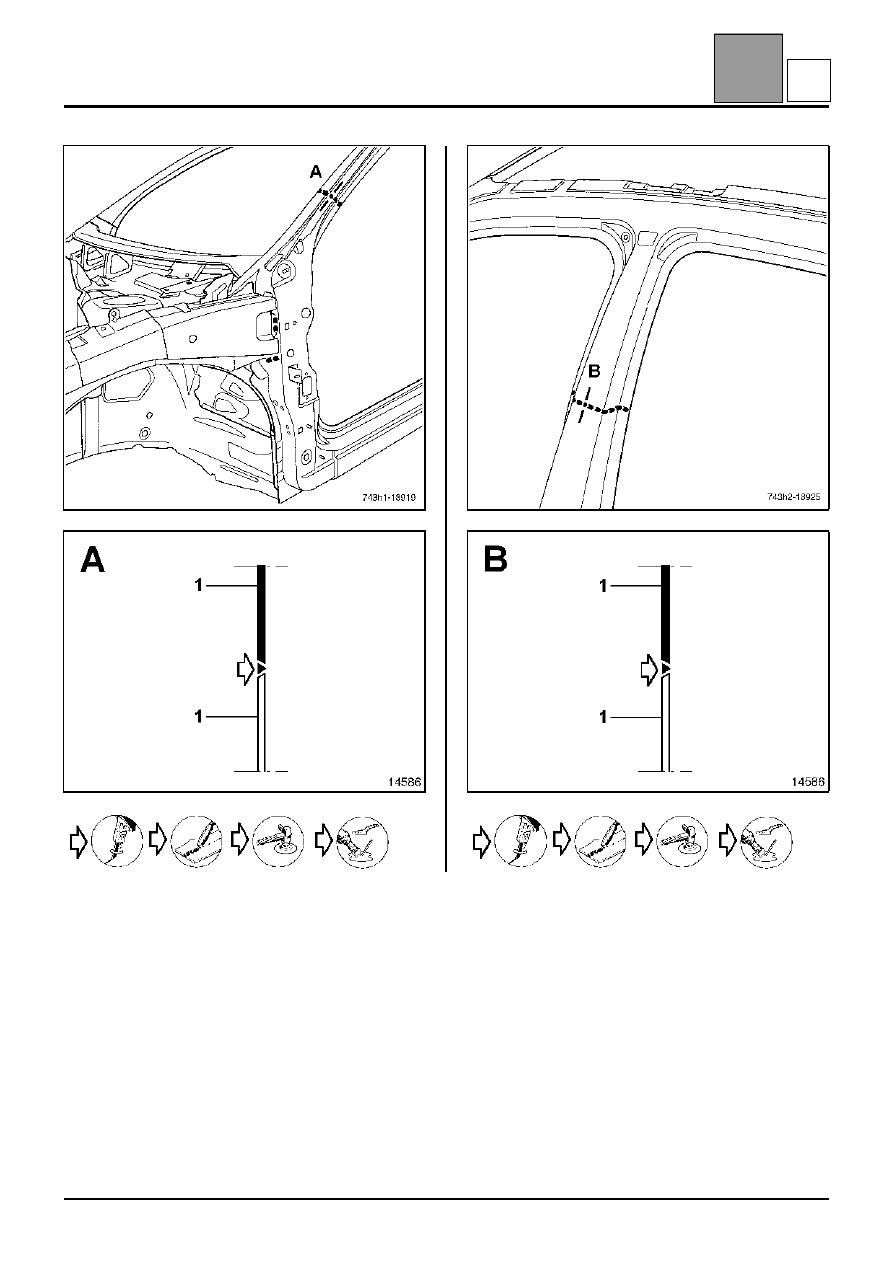

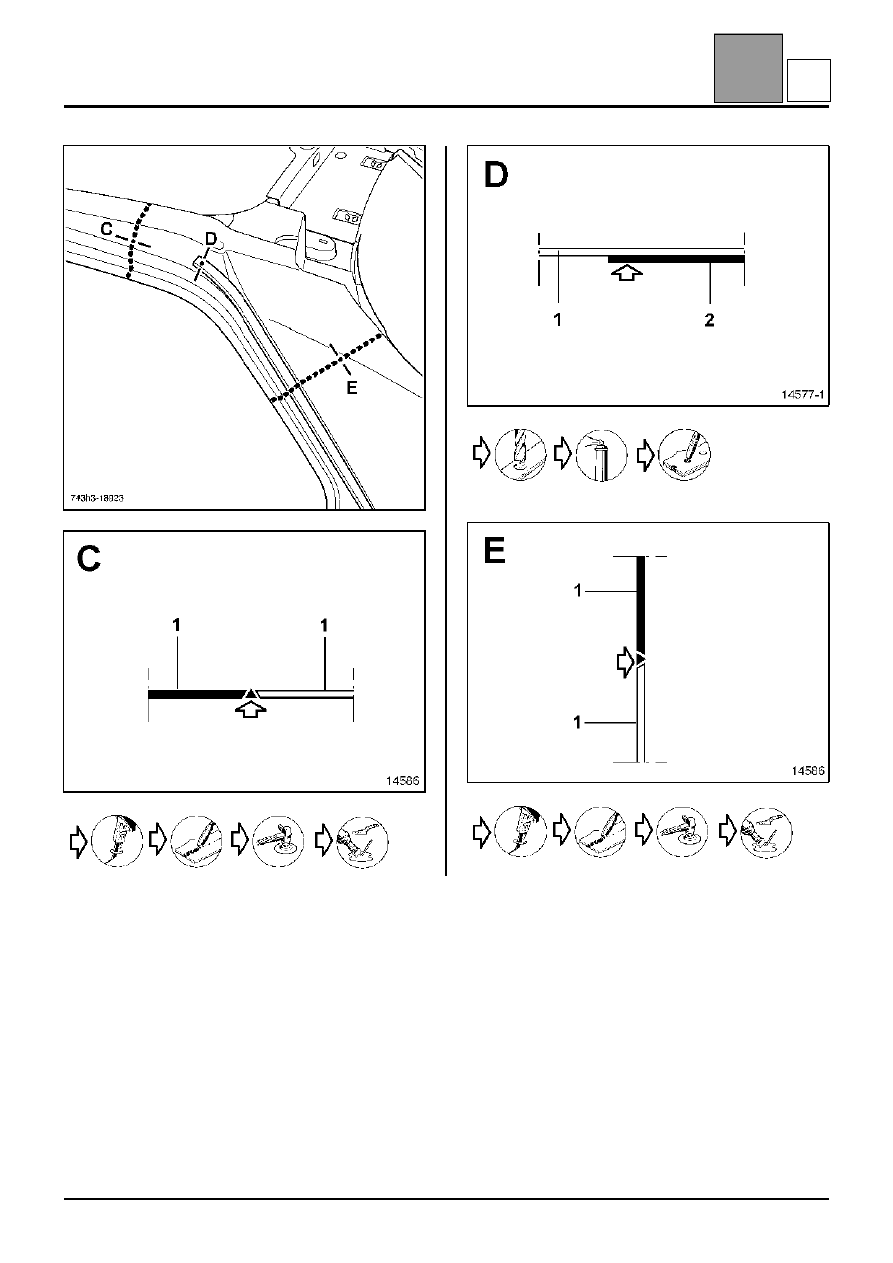

Верхняя панель боковины

43

43-24

H

ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

Верхняя панель боковины

43

43-25

X2

H

ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

Верхняя панель боковины

43

43-26

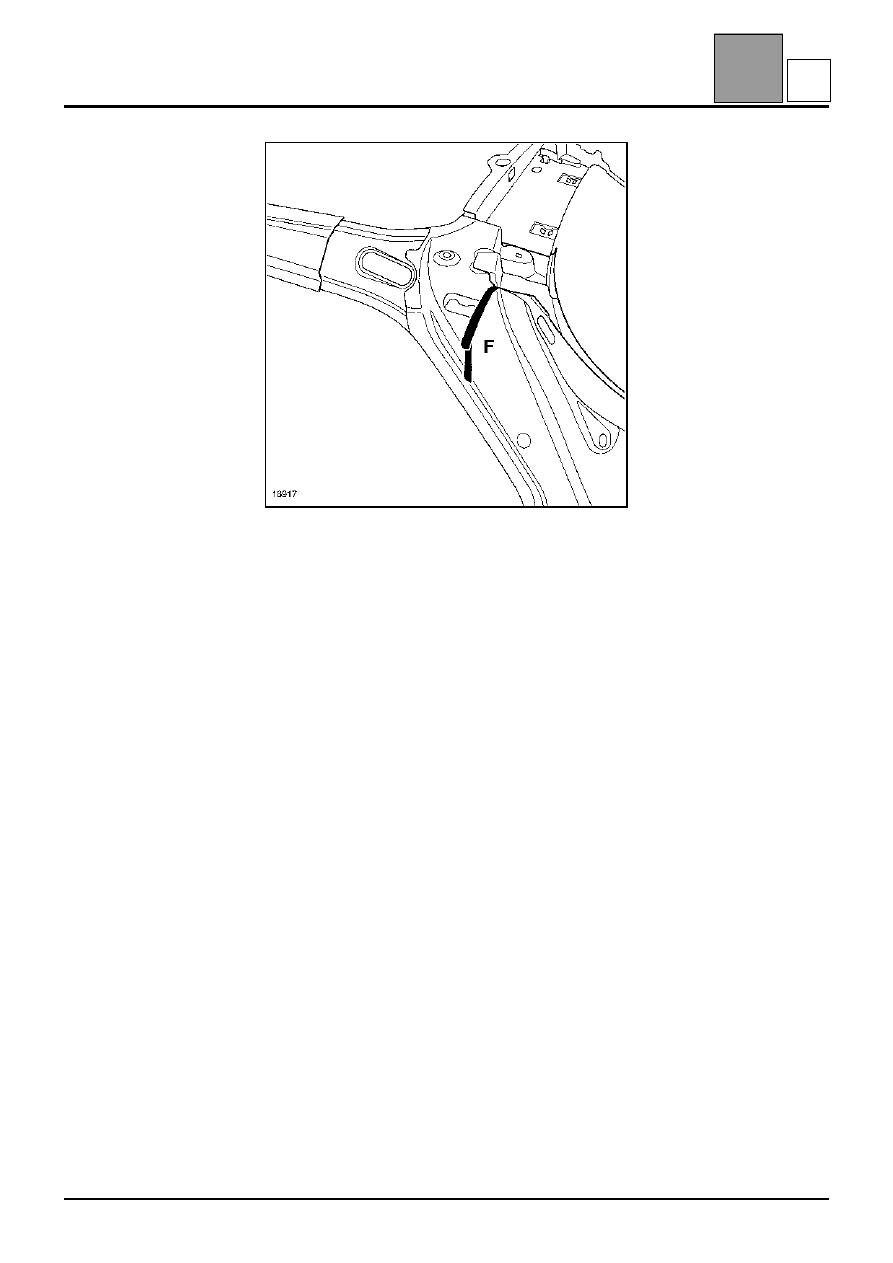

НАПОМИНАНИЕ: необходимо заменить объемную
вставку (F) (методика, см. главу 43A).

H

ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

Нижняя секция боковины кузова

43

Нижняя секция боковины кузова

Замена этой детали является основной операцией
при боковом ударе.

При проведении данной операции необходимо
дополнительно заказать обе нижние объемные
вставки (см. главу 43A).

Данная операция может осуществляться двумя
способами (см. методику ниже):

Полностью.
Частичный по сечению A-A (передняя часть не
используется).

Деталь кузова типа универсал отличается по
исполнению в зоне панели заднего крыла, но
методика замены та же.

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с:
Усилителем внутреннего шарнира
Приварной шпилькой
Зачеканенной гайкой
Приварным болтом

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1 Нижняя секция боковины кузова
2 Накладка нижней секции боковины

кузова

3 Усилитель нижней секции боковины

кузова

4 Усилитель нижней петли

1

1,5

1,5
1,5

43-27

I
