ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

Средняя стойка

43

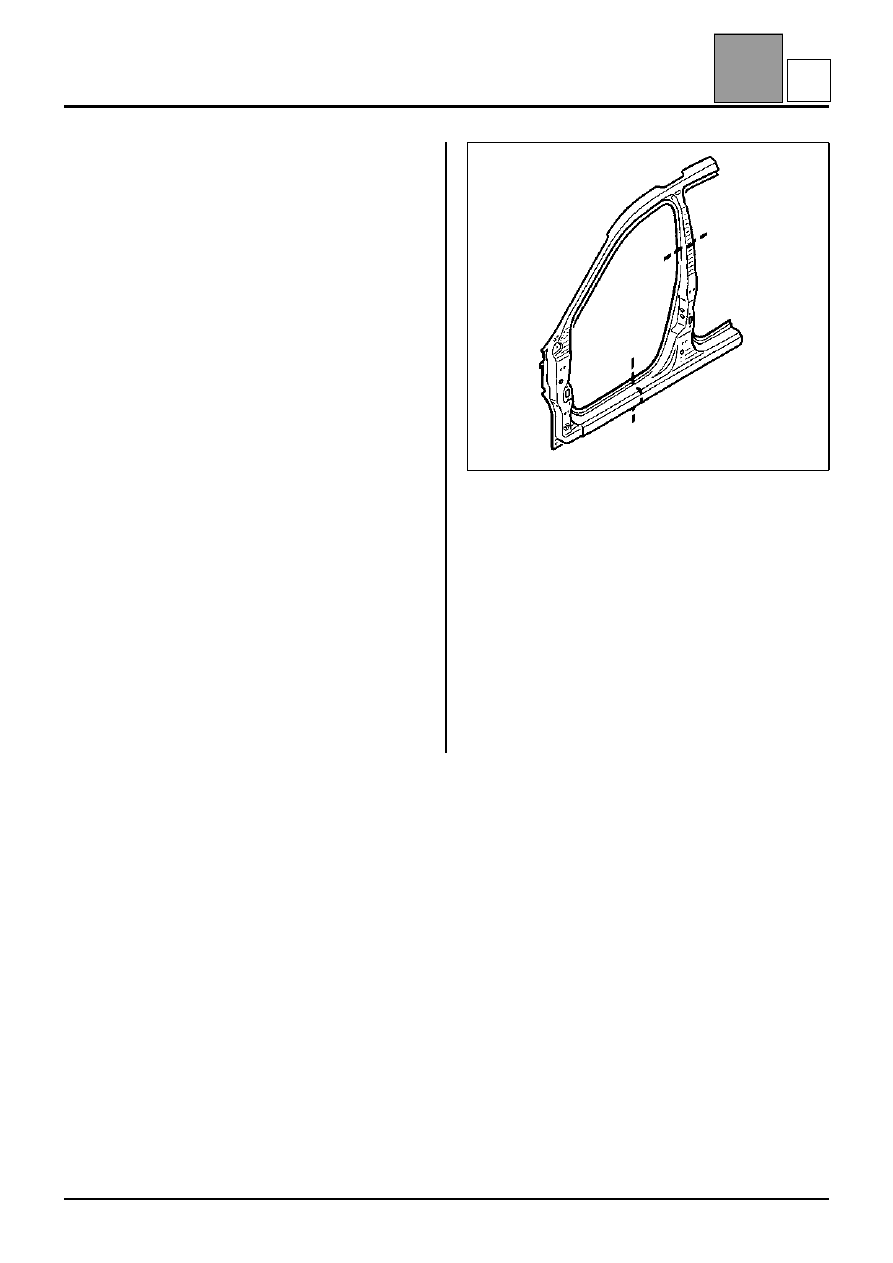

Средняя стойка

Замена этой детали является основной операцией
при переднем боковом ударе.

При проведении данной операции необходимо
дополнительно заказать объемную вставку
средней стойки.

ВАЖНОЕ ЗАМЕЧАНИЕ:

Средняя стойка должна быть отсоединена в
передней части боковины кузова, а разрезы,
указанные в методике, могут быть выполнены
иначе в зависимости от степени повреждения.

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с:
Усилителем нижней петли
Усилителем стойки
Внутренней накладкой оконного проема двери
Приварной гайкой
Зачеканенной гайкой
Приварным болтом
Усилителем шарнирного соединения
Опорой крепления петли
Пластиной крепления петли
Усилителем петли

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1 Средней стойкой
2 Усилитель средней стойки

1
1,8

43-12

D

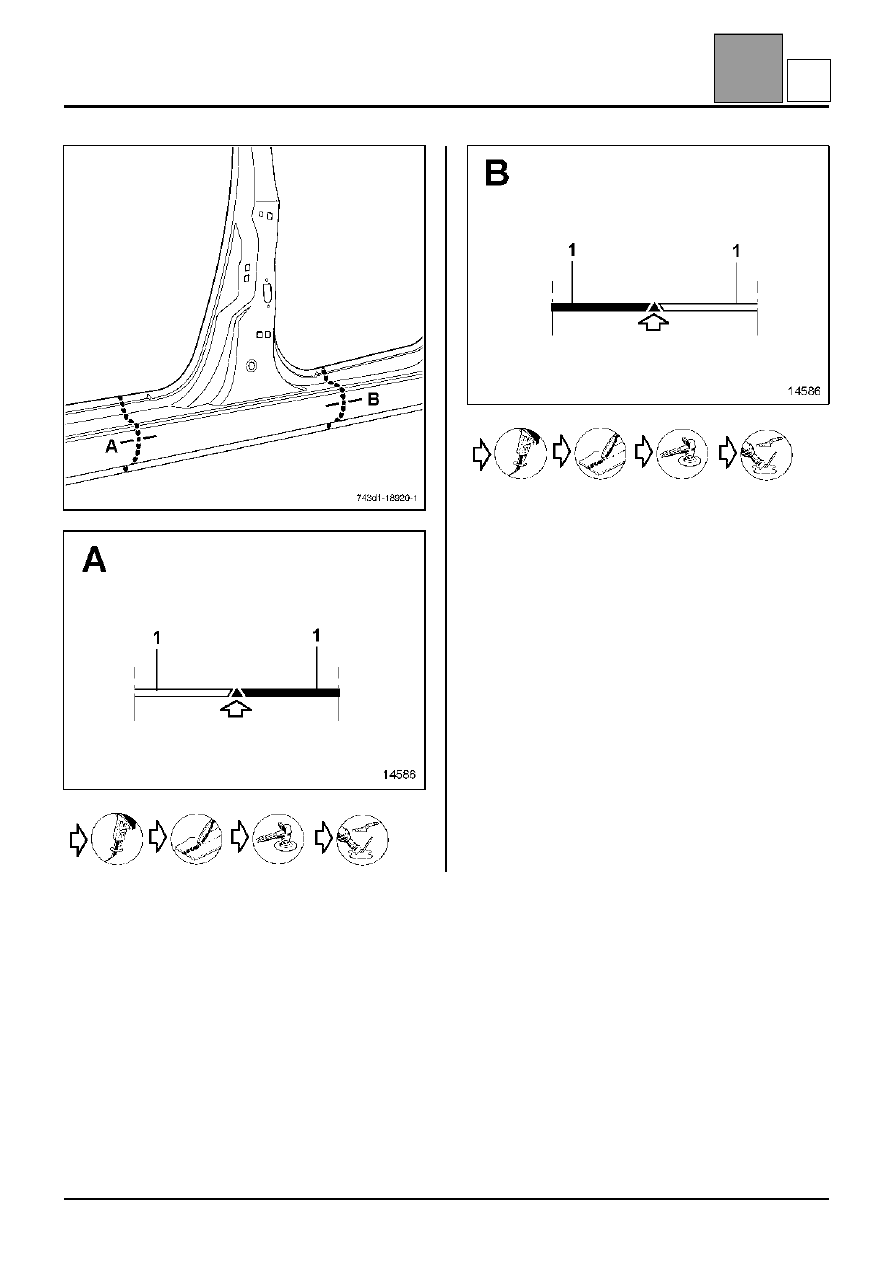

ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

Средняя стойка

43

43-13

D

ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

Средняя стойка

43

43-14

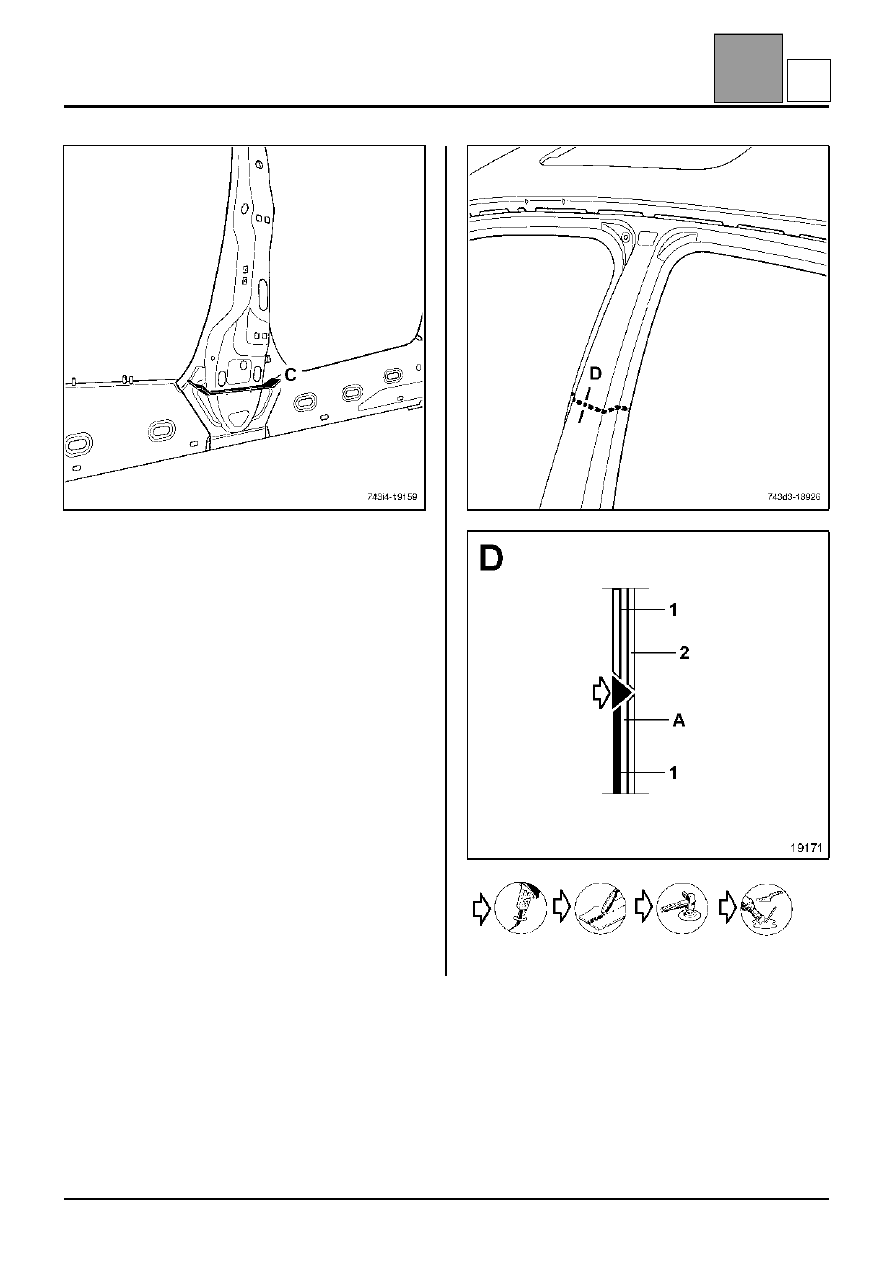

НАПОМИНАНИЕ: необходимо заменить объемную
вставку (C) (см. методику, описанную в главе 43A).

ПРИМЕЧАНИЕ: Зона A пустая.

D

ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

Внутренняя панель средней стойки

43

Внутренняя панель средней стойки

Замена этой детали является операцией,
связанной с заменой усилителя средней стойки
после бокового удара.

Внутренняя панель средней стойки
устанавливается во время установки усилителя
стойки (см. операцию 43F).

КОМПЛЕКТ ПОСТАВКИ

Деталь поставляется отдельно.

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1 Внутренняя панель средней стойки
2 Внутренняя панель стойки проема

ветрового стекла

3 Усилитель панели порога
4 Накладка панели порога

0,8

1,5
1,2
1,5

43-15

E
