ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

Усилитель передней стойки

43

Усилитель передней стойки

Замена этой детали является дополнительной
операцией при замене передней стойки после
переднего бокового удара.

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с:
Усилителем шарнирного соединения
Опорой крепления петли
Пластиной крепления петли
Усилителем петли
Приварной гайкой

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

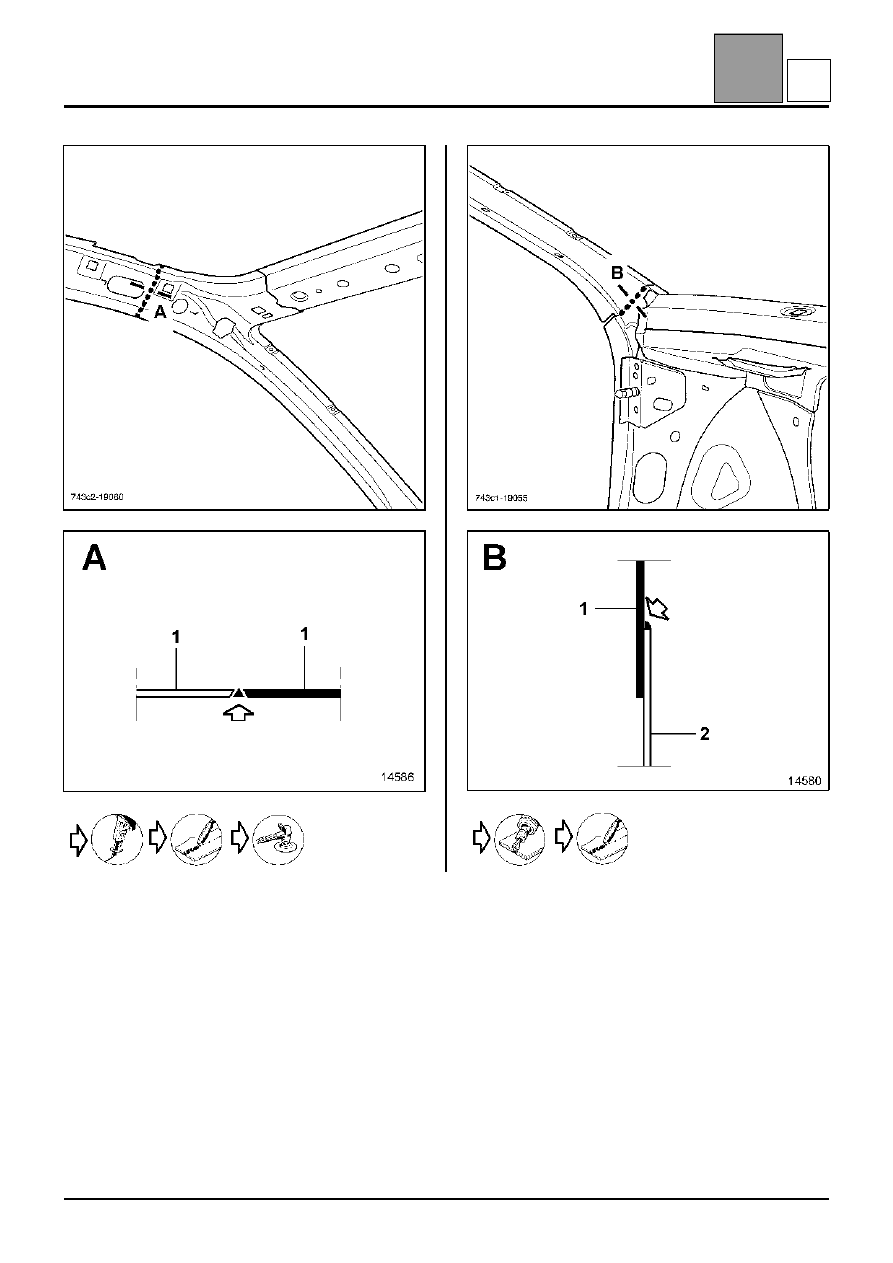

1 Усилитель передней стойки
2 Брызговик
3 Стенка ниши воздухозабора

1,5
2

1,8/0,8

43-8

B

ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

Усилитель передней стойки

43

43-9

X5

B

ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

Внутренняя панель стойки проема ветрового стекла

43

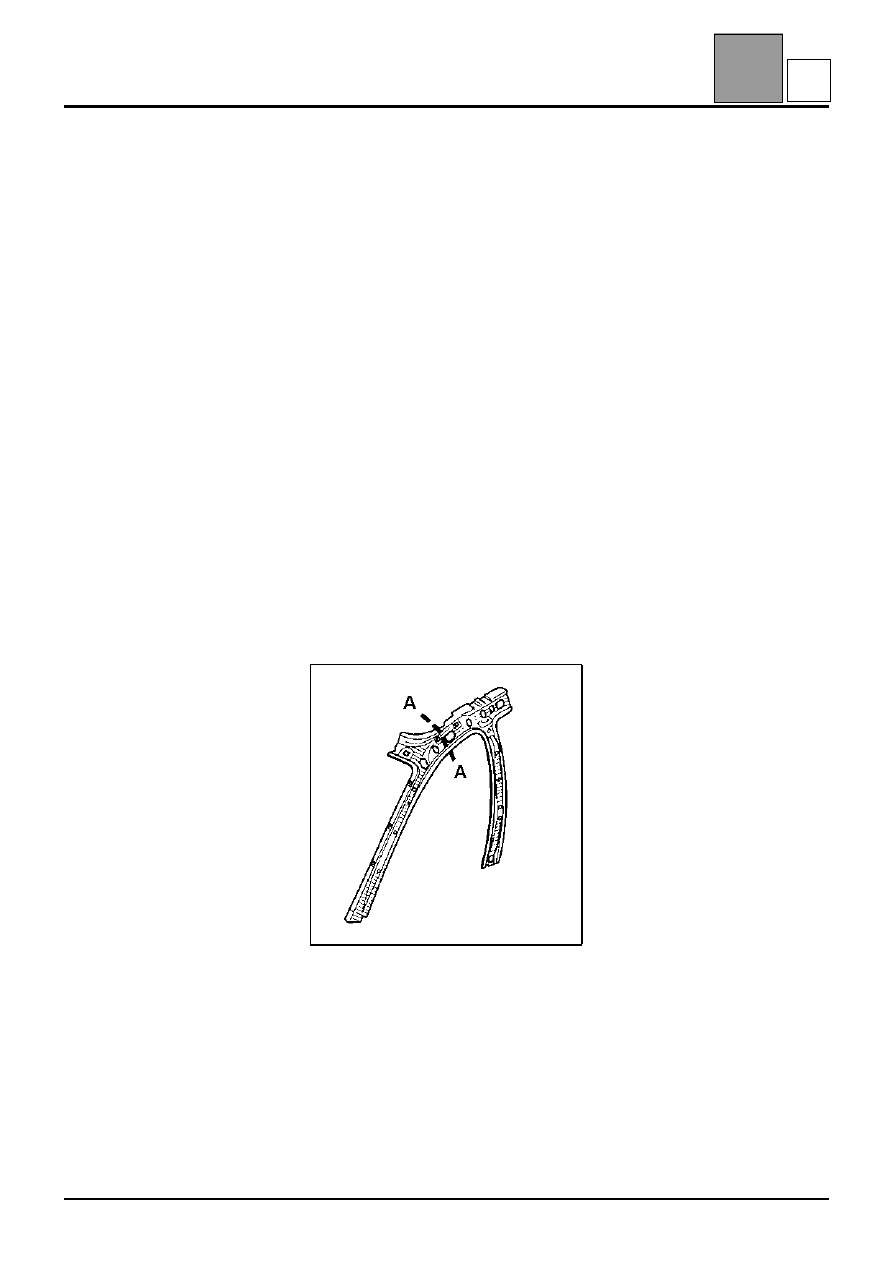

Внутренняя панель стойки проема ветрового стекла

Замена этой детали является дополнительной
операцией при замене передней части боковины
кузова после бокового переднего удара.

Данная операция может также быть произведена
частично в дополнение к замене средней стойки
или передней стойки по сечению A-A (оставьте
переднюю или заднюю части в зависимости от
характера повреждений).

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

ВАЖНОЕ ЗАМЕЧАНИЕ:
Внутренняя панель стойки проема ветрового
стекла состоит из двух соединенных встык
(сваренных) листов различной толщины.
Частичный разрез A-A производится перед линией
соединения.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с:
Зачеканенной гайкой

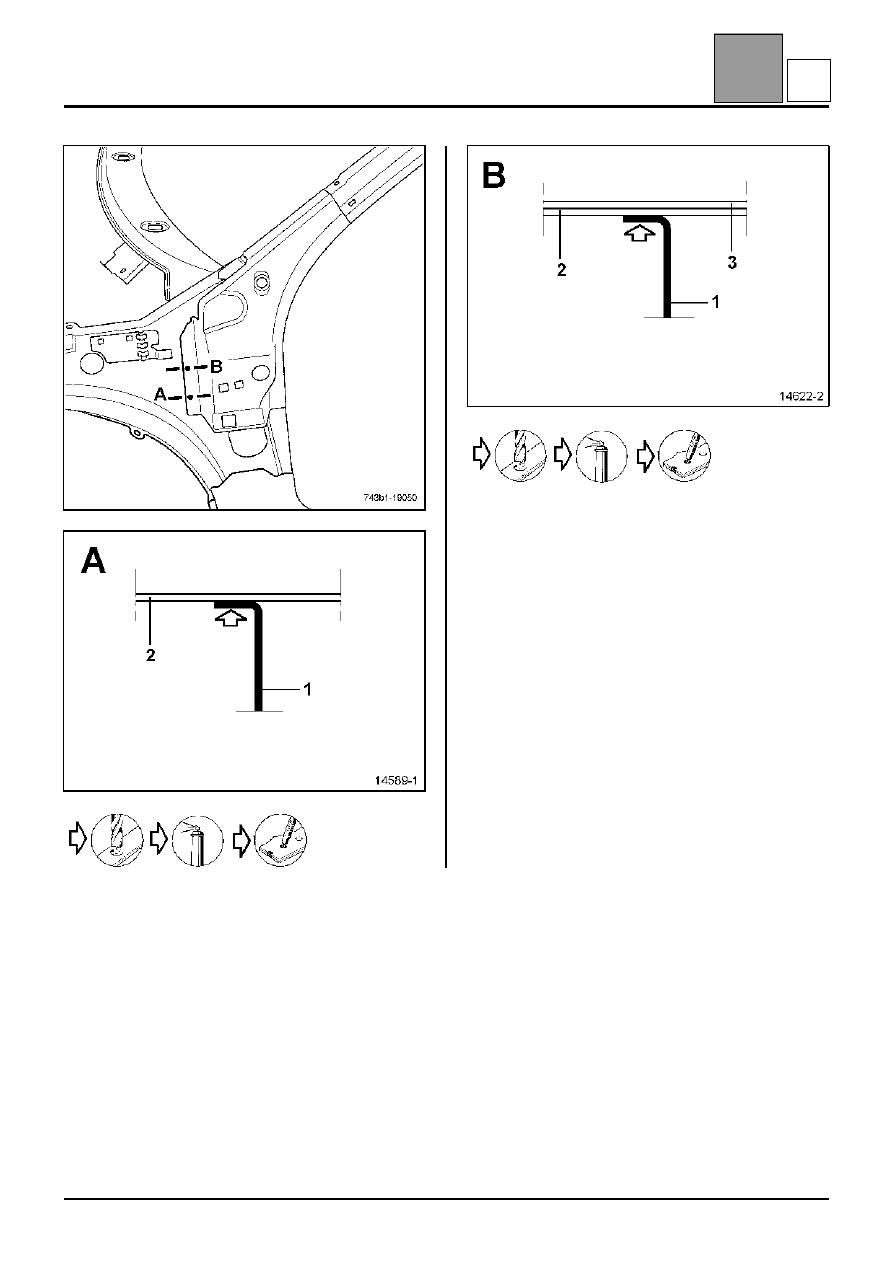

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1 Внутренняя панель стойки проема

ветрового стекла

2 Брызговик

1,5
0,7/2

43-10

C

ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

Внутренняя панель стойки проема ветрового стекла

43

43-11

L60 мм

C
