ВЕРХНЯЯ ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА

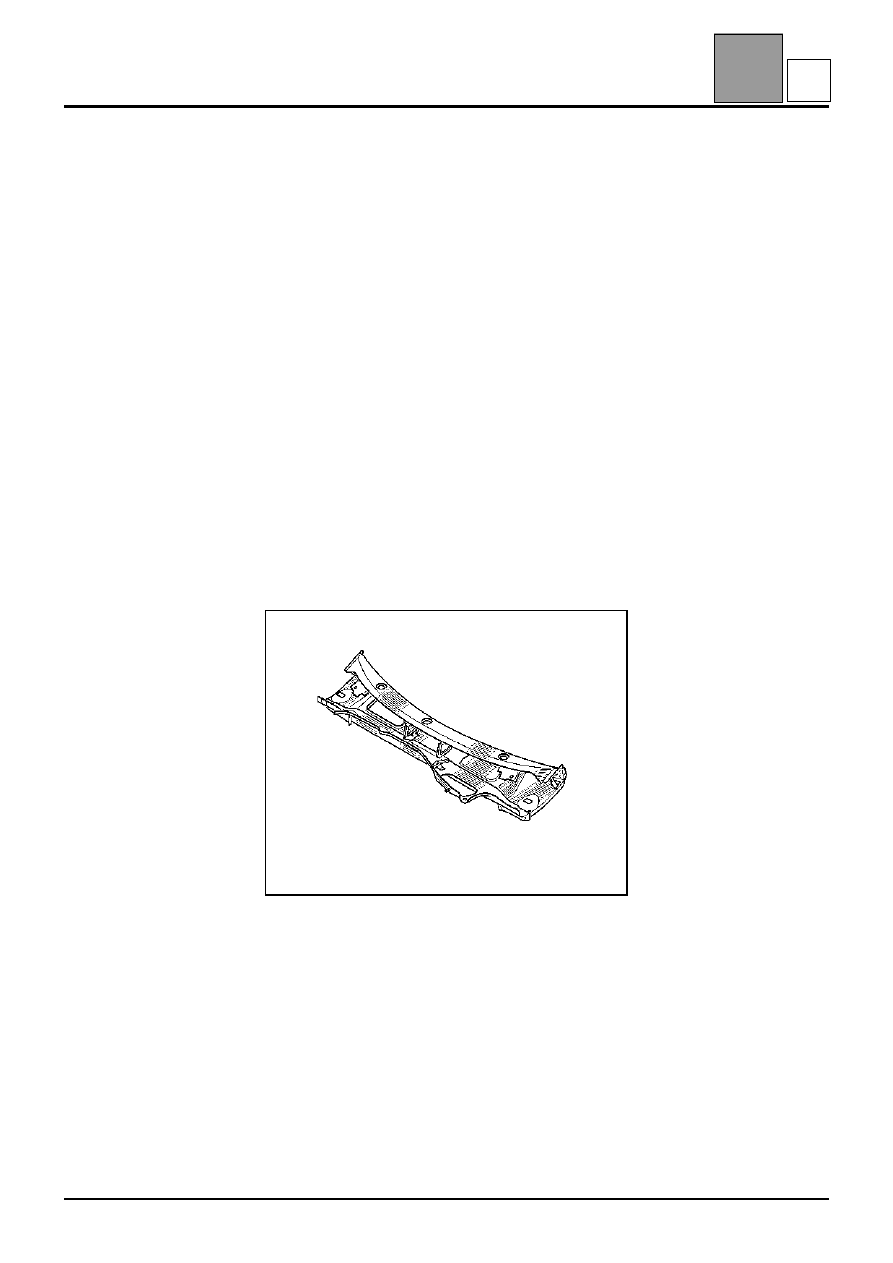

Стенка ниши воздухозабора в сборе

42

Стенка ниши воздухозабора в сборе

Замена этой детали является дополнительной
операцией при замене передней колесной арки в
сборе после переднего бокового удара.

Данная операция не может выполняться частично.

Сведения по дополнительным деталям и
особенности соединений данной детали
приводятся в соответствующих главах (см.
содержание)

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с:
Нижней поперечиной верхнего проема
Нижней поперечиной нижнего проема
Стенкой ниши воздухозабора
Нижней поперечиной перегородки
Кронштейном стеклоочистителя
Держателями прокладок
Шумопоглощающими усилителями
Приварной шпилькой
Зачеканенные гайками

42-28

K

ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

Передняя стойка

43

43-1

143

ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

Передняя стойка

Замена этой детали является основной операцией
при переднем боковом ударе.

Для выполнения этой операции необходимо
дополнительно заказать:

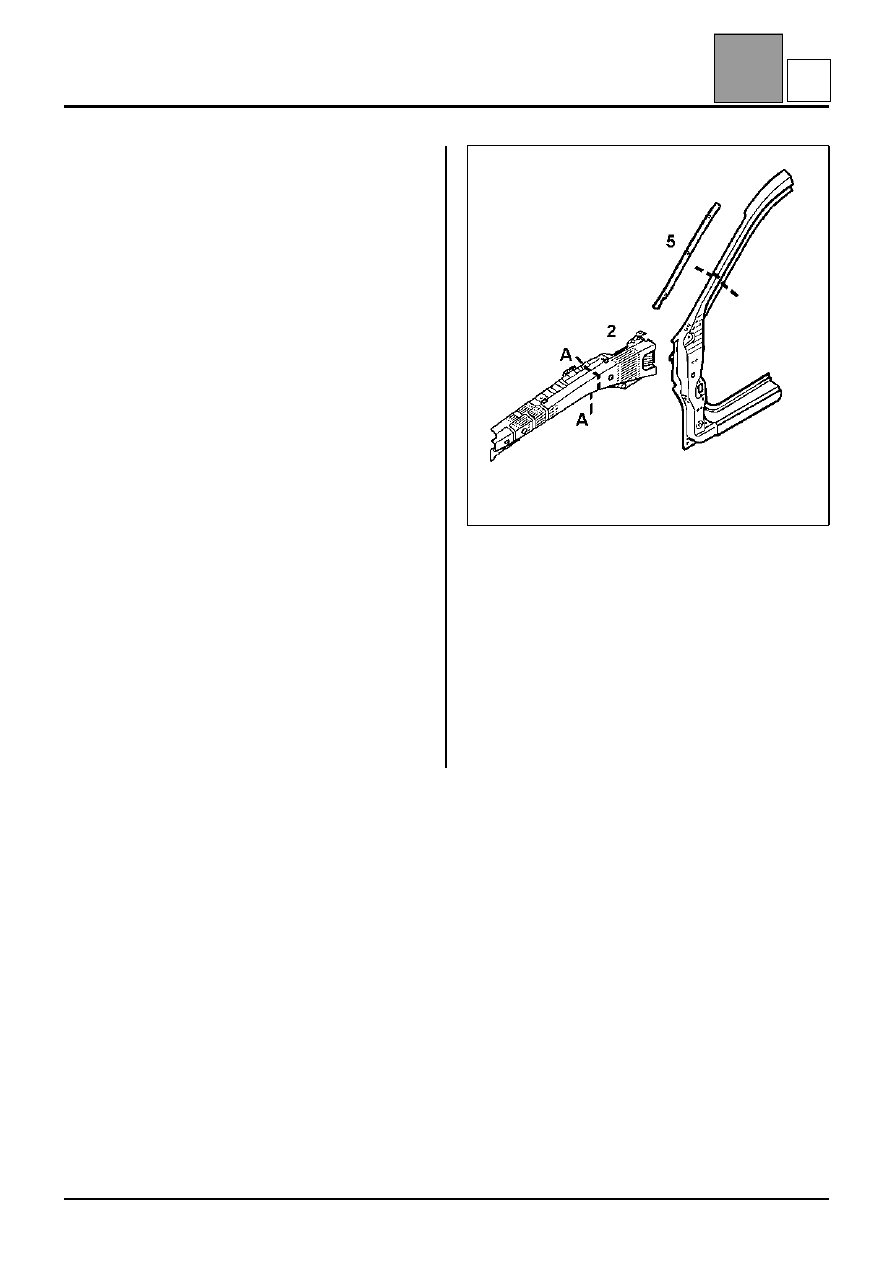

– внутреннюю накладку оконного проема передней

двери (5) для ее полной замены,

– усилитель брызговика (2) для частичной его

замены по сечению A-A.

– объемную вставку стойки.
В приведенной ниже методике описываются только
те соединения, которые специфичны для
усилителя брызговика и внутренней накладки
оконного проема передней двери секции, а также
для передней стойки.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО СКЛАДА

Деталь в сборе с:
Усилителем нижней петли
Усилителем стойки
Приварной шпилькой
Зачеканенной гайкой
Приварным болтом
Усилителем шарнирного соединения
Опорой крепления петли
Пластиной крепления петли
Усилителем петли

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1

Передняя стойка

2

Усилитель брызговика

3

Брызговик

4

Чашка брызговика

5

Внутреннюю накладку оконного
проема передней двери

6

Усилителем стойки

7

Накладка панели порога

8

Усилитель панели порога

9

Усилитель внутреннего шарнира

10 Объемная вставка

1

0,7/1,2

2
2

1
2
1,5
1,2
1,5

A

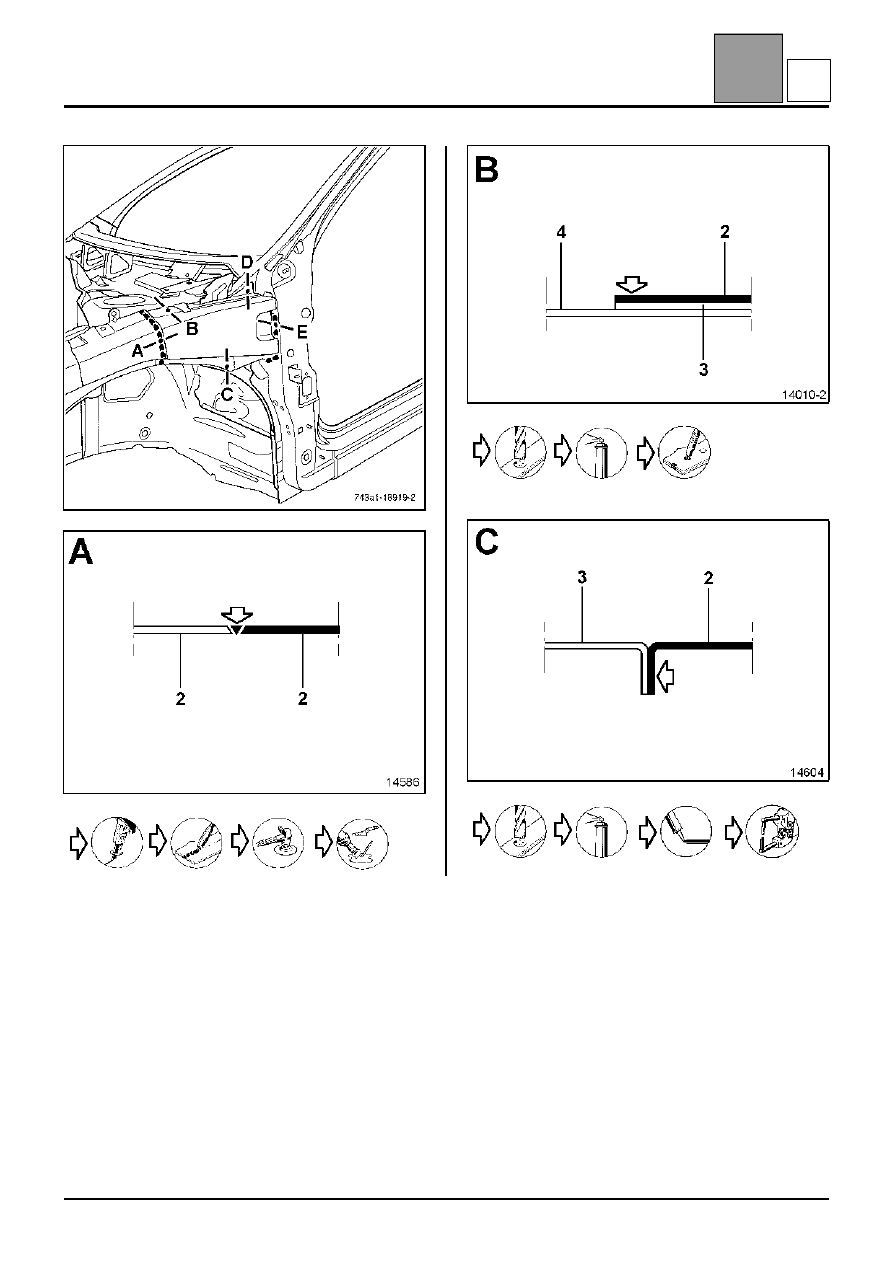

ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

Передняя стойка

43

43-2

X5

X4

A

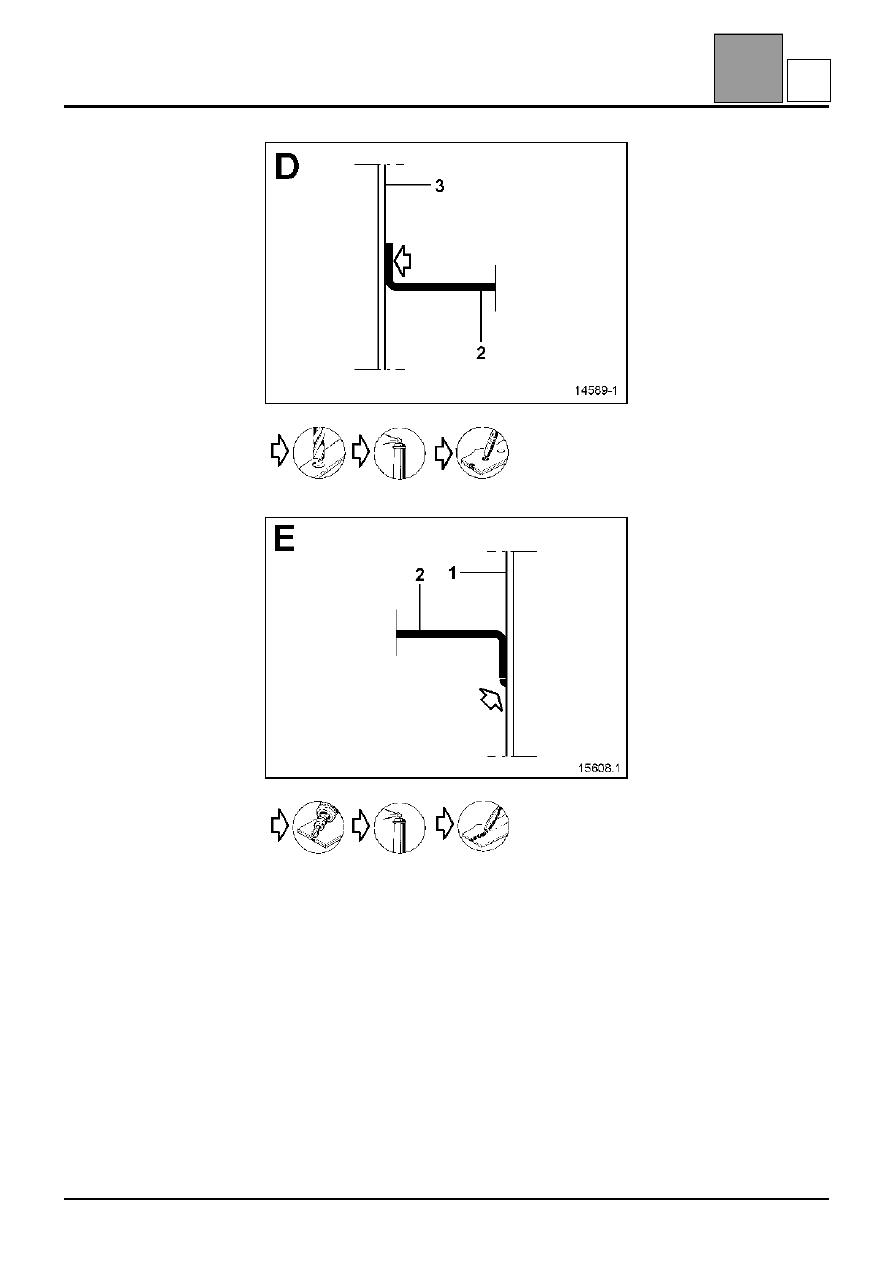

ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

Передняя стойка

43

43-3

X2

X3 L25
