ВЕРХНЯЯ ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА

Колесная арка

42

42-20

Частичная замена задней части

X4

X5

X5

G

ВЕРХНЯЯ ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА

Задняя часть колесной арки

42

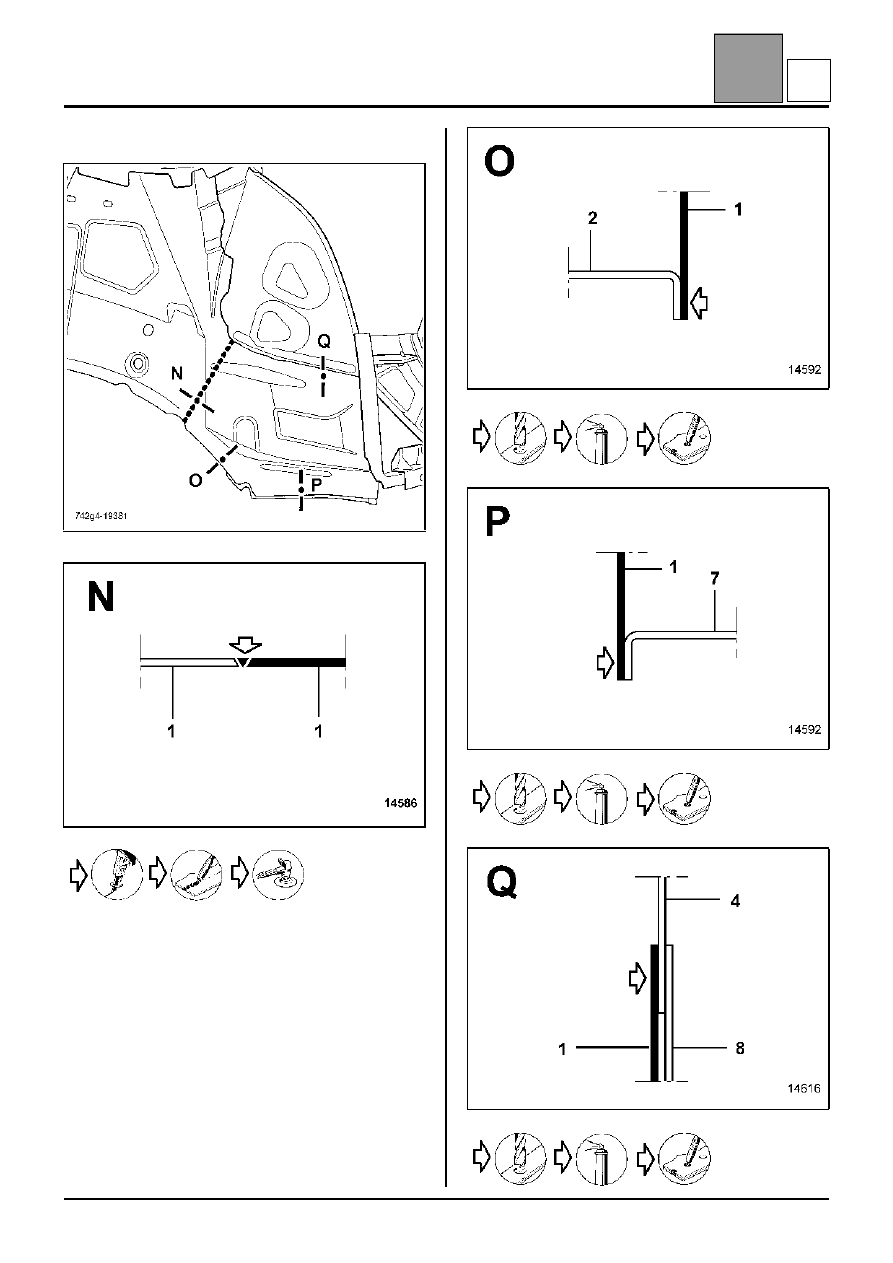

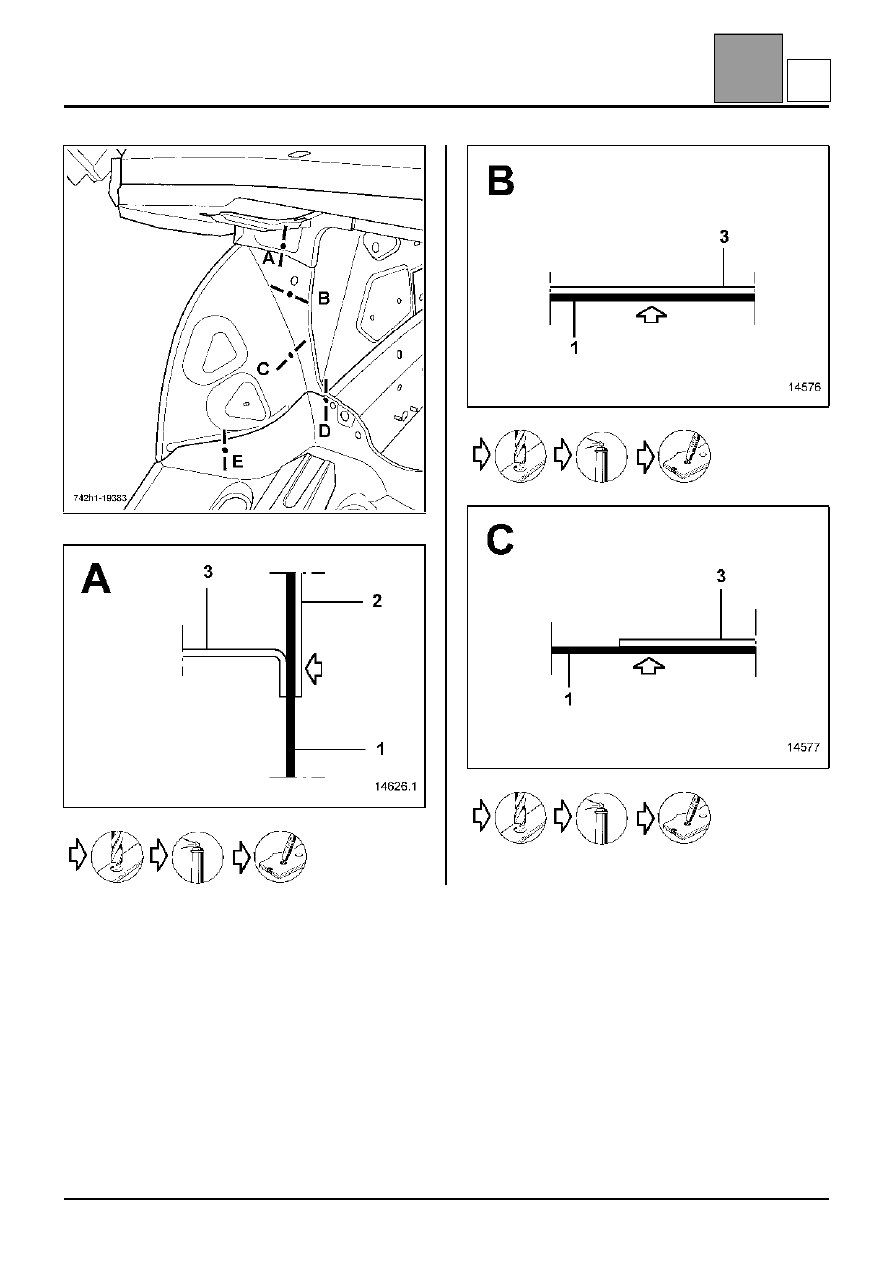

Задняя часть колесной арки

Замена этой детали является дополнительной
операцией при замене колесной арки в сборе
после переднего удара и накладки панели порога
после бокового переднего удара.

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Сведения о дополнительных деталях приводятся в
соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

Деталь поставляется отдельно.

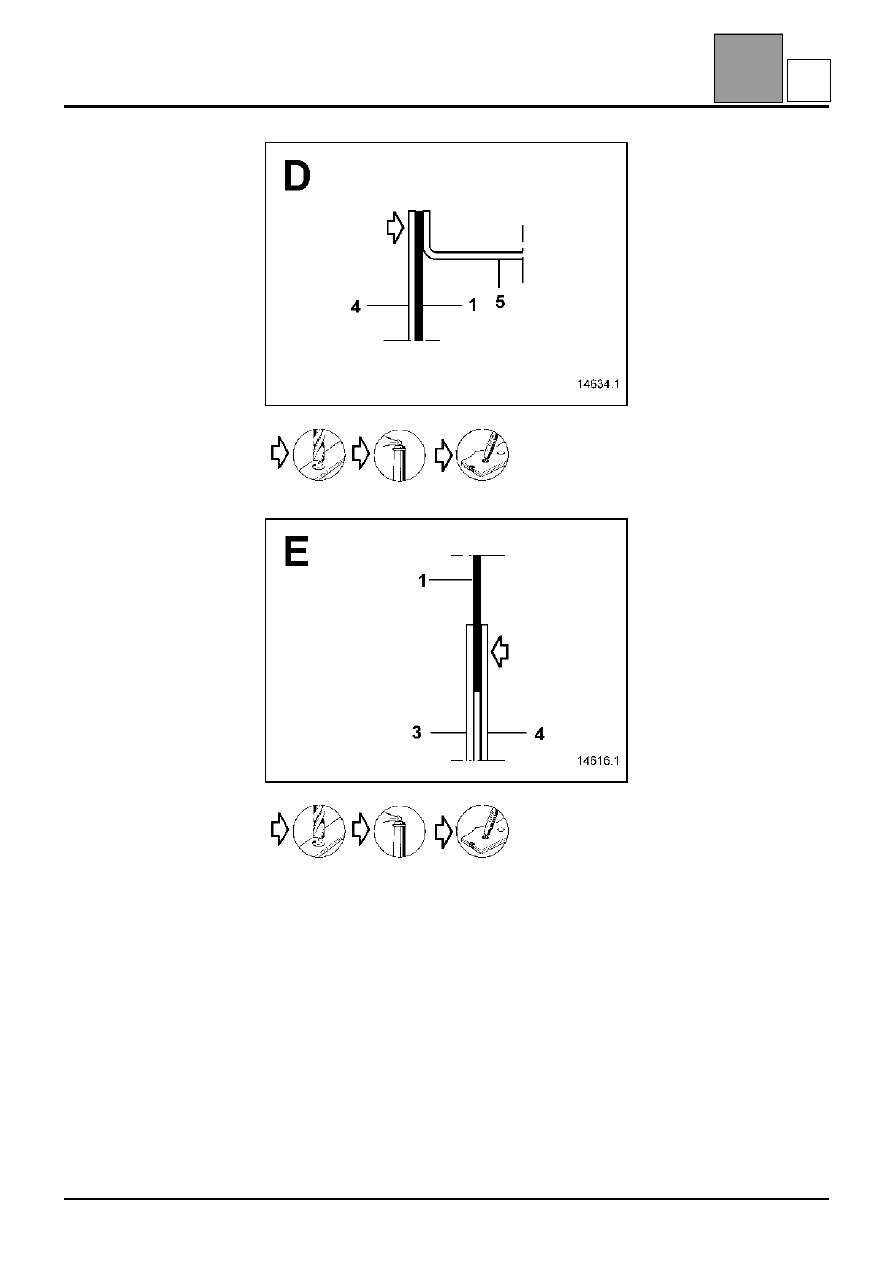

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1 Задняя часть колесной арки
2 Стенка ниши воздухозабора
3 Колесная арка
4 Боковая секция центральной

части пола

5 Передний лонжерон

1

1,8/0,8

1,2

1,2/0,8

1,8

42-21

H

ВЕРХНЯЯ ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА

Задняя часть колесной арки

42

42-22

X7

X3

X2

H

ВЕРХНЯЯ ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА

Задняя часть колесной арки

42

42-23

X2

X6

H
