ВЕРХНЯЯ ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА

Верхний усилитель колесной арки

42

Верхний усилитель колесной арки

Замена этой детали является операцией,
связанной с заменой стенки ниши воздухозабора
после бокового переднего удара.

Отсоединение данной детали может быть
полезным для выравнивания стенки ниши
воздухозабора во время рихтовки.

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Сведения о дополнительных деталях приводятся в
соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

Деталь поставляется отдельно.

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1 Верхний усилитель колесной арки
2 Стенка ниши воздухозабора
3 Нижняя поперечина стенки ниши

воздухозабора

4 Усилитель нижней поперечины

1,5

1,8/0,8

1,5
1,5

42-24

I

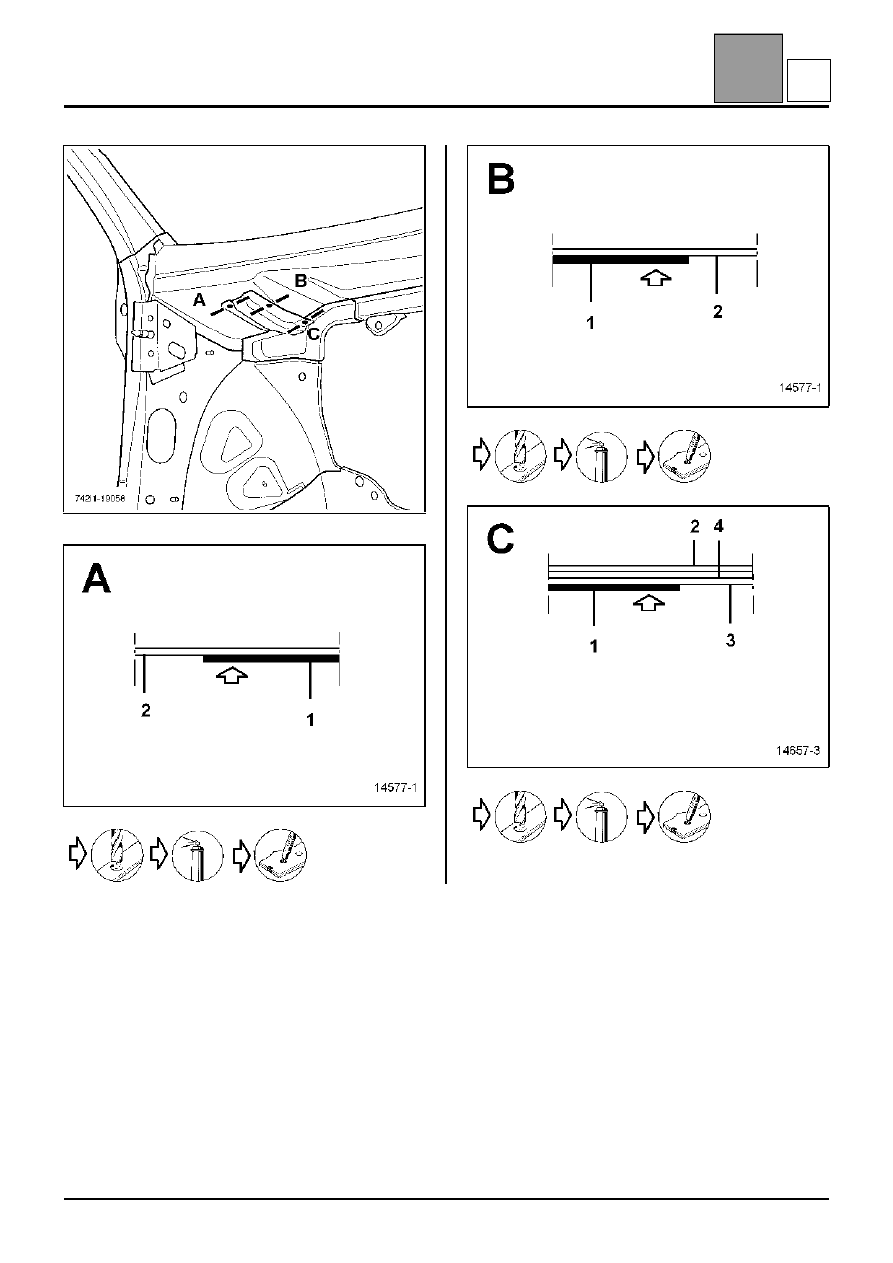

ВЕРХНЯЯ ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА

Верхний усилитель колесной арки

42

42-25

X3

X4

I

ВЕРХНЯЯ ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА
Кронштейн крепления тяги двигателя

42

Кронштейн крепления тяги двигателя

Замена кронштейна крепления тяги двигателя
является операцией, связанной с заменой правой
передней колесной арки в сборе при переднем
ударе, поскольку эта деталь кузова не
поставляется вместе с приваренным кронштейном
тяги.
Для выполнения операции необходимо
дополнительно заказать кронштейн:

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Для замены этой детали необходимо
использование стенда для ремонта кузова.

Она устанавливается после приварки колесной
арки в сборе.

Сведения о дополнительных деталях приводятся в
соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с:
Пластиной
Зачеканенными гайками

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1 Кронштейн крепления тяги

двигателя

2 Колесная арка
3 Усилитель чашки

2,5
1,2

2

42-26

J

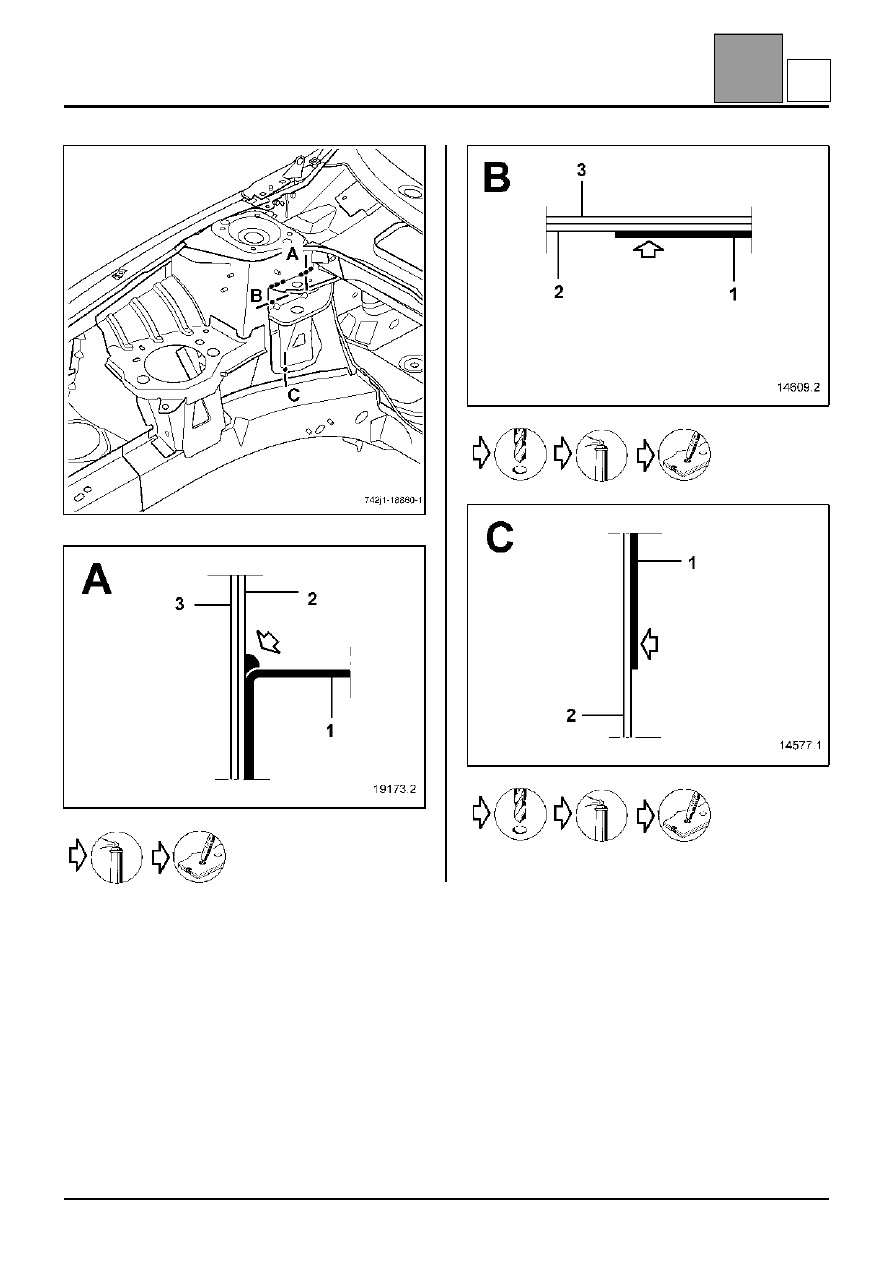

ВЕРХНЯЯ ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА
Кронштейн крепления тяги двигателя

42

42-27

X2 L 30

X7

X7

J
