ХАРАКТЕРИСТИКИ

01

НАЗНАЧЕНИЕ

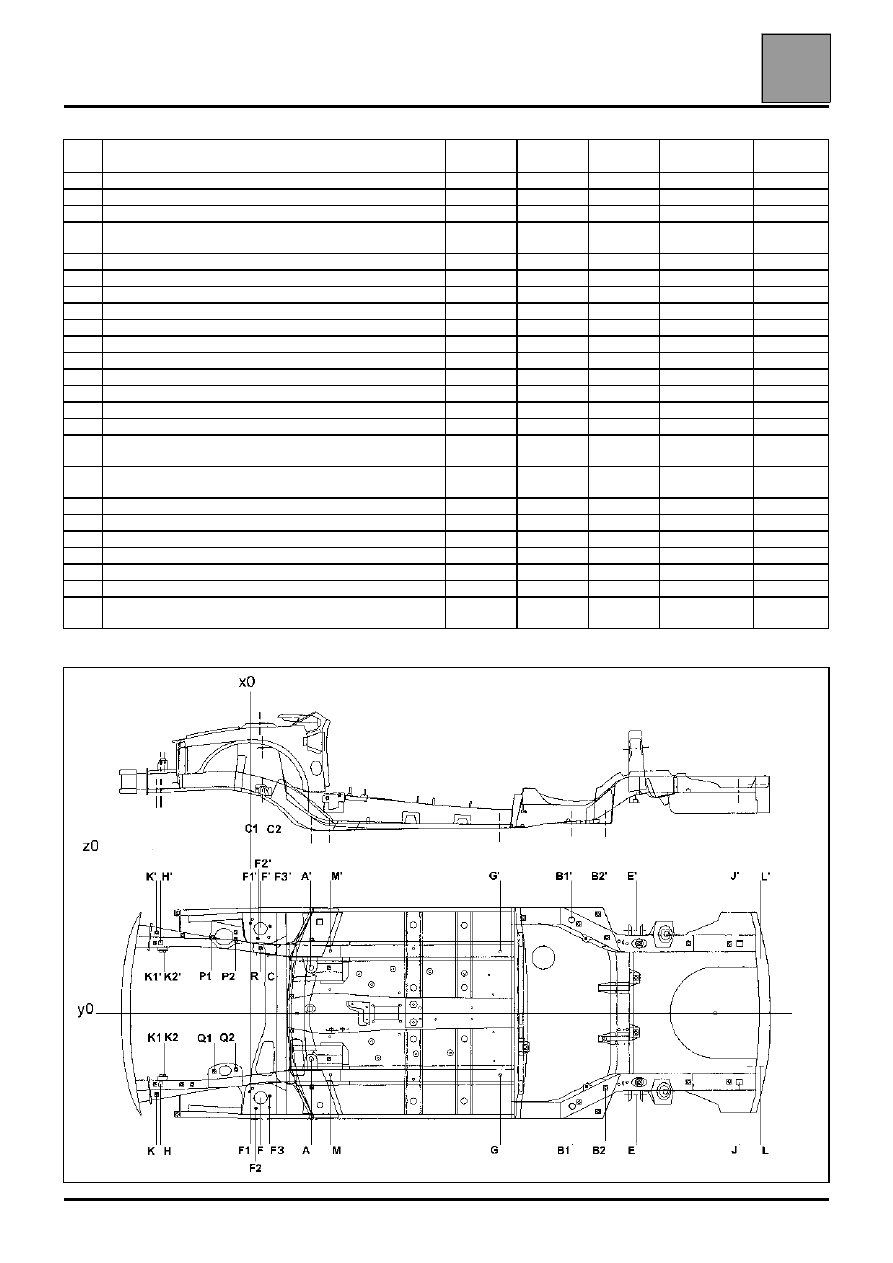

A и B = контрольные точки для установки клиренса

НАЗНАЧЕНИЕ

РАЗМЕР

X

РАЗМЕР

Y

РАЗМЕР

Z

ДИАМЕТР

УКЛОН %

A

Заднее крепление переднего подрамника G

384.5

337

61

∅

∅

∅

∅29.5 ; M12

0

B1

Направляющая задней подвески

2168.5

647

60

∅

∅

∅

∅30

0

B2

Переднее крепление задней подвески  G

2168.5

647.3

59.2

∅16.5 ; M12

0

C

Переднее крепление переднего подрамника

(Отверстие)

92,5

426

243

∅18,5

7є

C1

Переднее крепление переднего подрамника (выступ)

65,5

417

247

∅8

7є

C2

Переднее крепление переднего подрамника (выступ)

117

410,5

247

∅8

7є

E

Верхнее крепление заднего амортизатора

2575.3

566.4

446.6

∅14.5 ; M12

4є

F

Верхнее крепление переднего амортизатора

48

591.7

674.6

∅48.7

-

F1

Верхняя опора переднего амортизатора

-7

618

695

-

-

F2

Верхняя опора переднего амортизатора

53.8

528.15

686.2

-

-

F3

Верхняя опора переднего амортизатора

107.65

612

684.8

-

-

G

Задняя направляющая переднего лонжерона

1650

443.5

- 22

∅20

0

H

Передняя направляющая переднего лонжерона

- 620

498

260

20x20

0

J

Задняя направляющая заднего лонжерона

3298

478

224

20x20

0

K

Направляющая крепления передней панели

-640

564

260

∅14.5 ; M10

0

K1

Крайняя передняя поперечина (крепление передней
панели)

-614

434

432

M8

90є

K2

Крайняя передняя поперечина (крепление передней
панели)

-581

434

432

M8

90є

L

Крайняя задняя поперечина (юбка)

3408

392

198

10.2

7є

M

Направляющая под центральной частью пола 640

443.5

-23.5

16.2x20.2

0

P1

Крепление двигателя -

271

535

524

M8

0

P2

Крепление двигателя -

141

513

524

M8

0

Q1

Крепление коробки передач -244,5

410,5

415

∅14.5 ; M12

0

Q2

Крепление коробки передач

-111,5

399,5

415

∅14.5 ; M12

0

R

Дополнительное крепление двигателя
(соединительная тяга)

35

453

583

∅14.5 ; M12

0

01-10

ХАРАКТЕРИСТИКИ

Наименование деталей (деталировочный чертеж)

01

01-11

Наименование деталей (деталировочный чертеж)

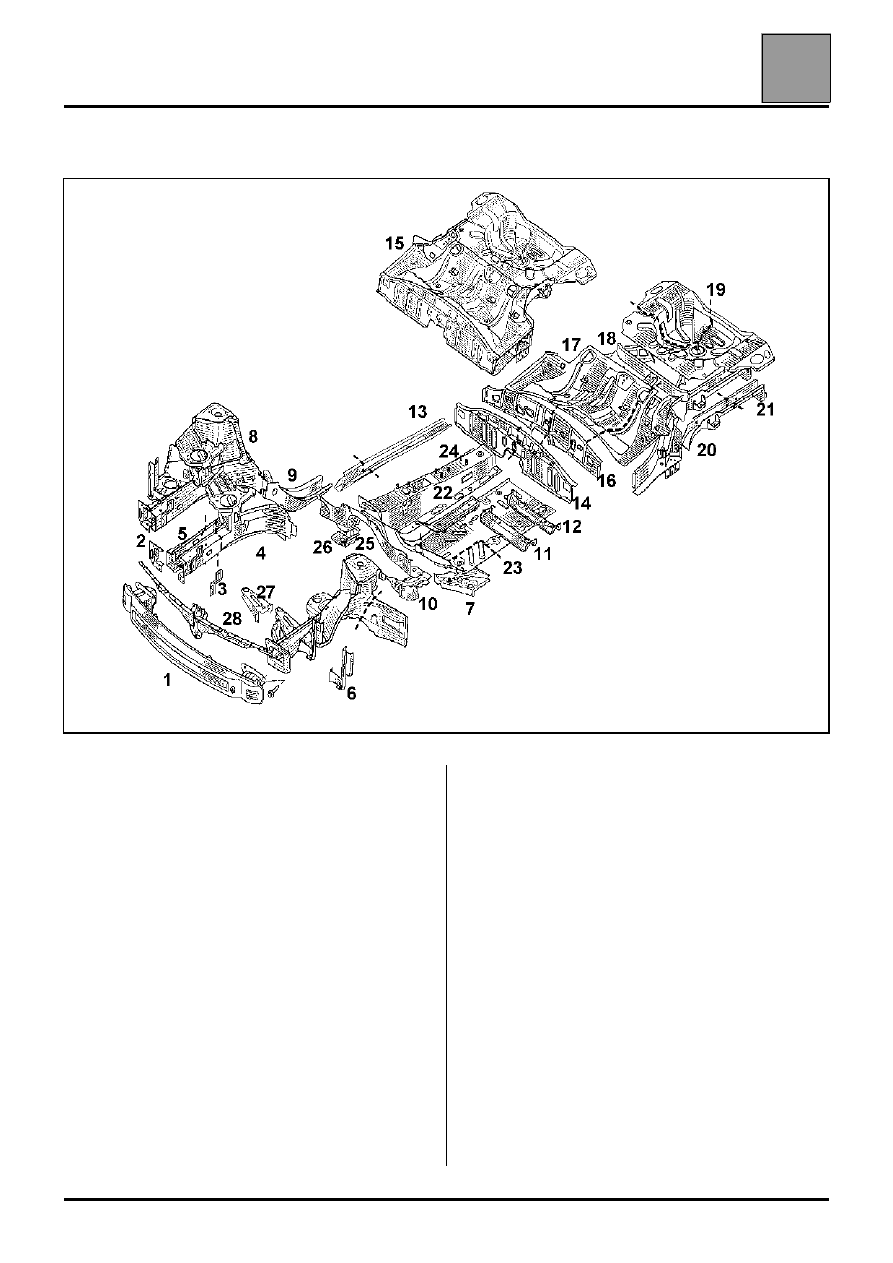

НИЖНЯЯ ЧАСТЬ КУЗОВА

1

Крайняя передняя поперечина (41 A)

2

Усилитель крепления крайней передней
поперечины ( 41 B)

3

Элемент крепления передней верхней
поперечины (41 F)

4

Передний лонжерон (41 E)

5

Накладка переднего лонжерона (41 C)

6

Крайняя боковая передняя поперечина (41 D)

7

Передняя боковая поперечина (41 I)

8

Передняя колесная арка в сборе (41 H)

9

Центральная часть переднего лонжерона
(41 J)

10 Узел крепления подрамника (41 M)
11 Передняя поперечина под передним сиденьем

(41 R)

12 Задняя поперечина под передним сиденьем

(41 S)

13 Задняя часть переднего лонжерона (41 K)
14 Передняя поперечина задней части пола (41 T)
15 Задняя часть пола (41 Z)
16 Накладка передней поперечины задней части

пола (41 U)

17 Передняя секция задней части пола (41 V)
18 Поперечина под задней частью пола (41 W)
19 Крайняя задняя часть пола (41 AA)
20 Боковая накладка заднего лонжерона (41 X)
21 Задний лонжерон (41 Z)
22 Усилитель центральной части пола (41Q)
23 Боковая секция центральной части пола (41 O)
24 Туннель (41 P)
25 Усилитель туннеля (41 L)
26 Усилитель узла крепления подрамника (41 N)
27 Кронштейн полки аккумуляторной батареи

(41 G)

28 Кронштейн центрального крепления бампера

(41 A)

ХАРАКТЕРИСТИКИ

Наименование деталей (деталировочный чертеж)

01

01-12

Наименование деталей (деталировочный чертеж)

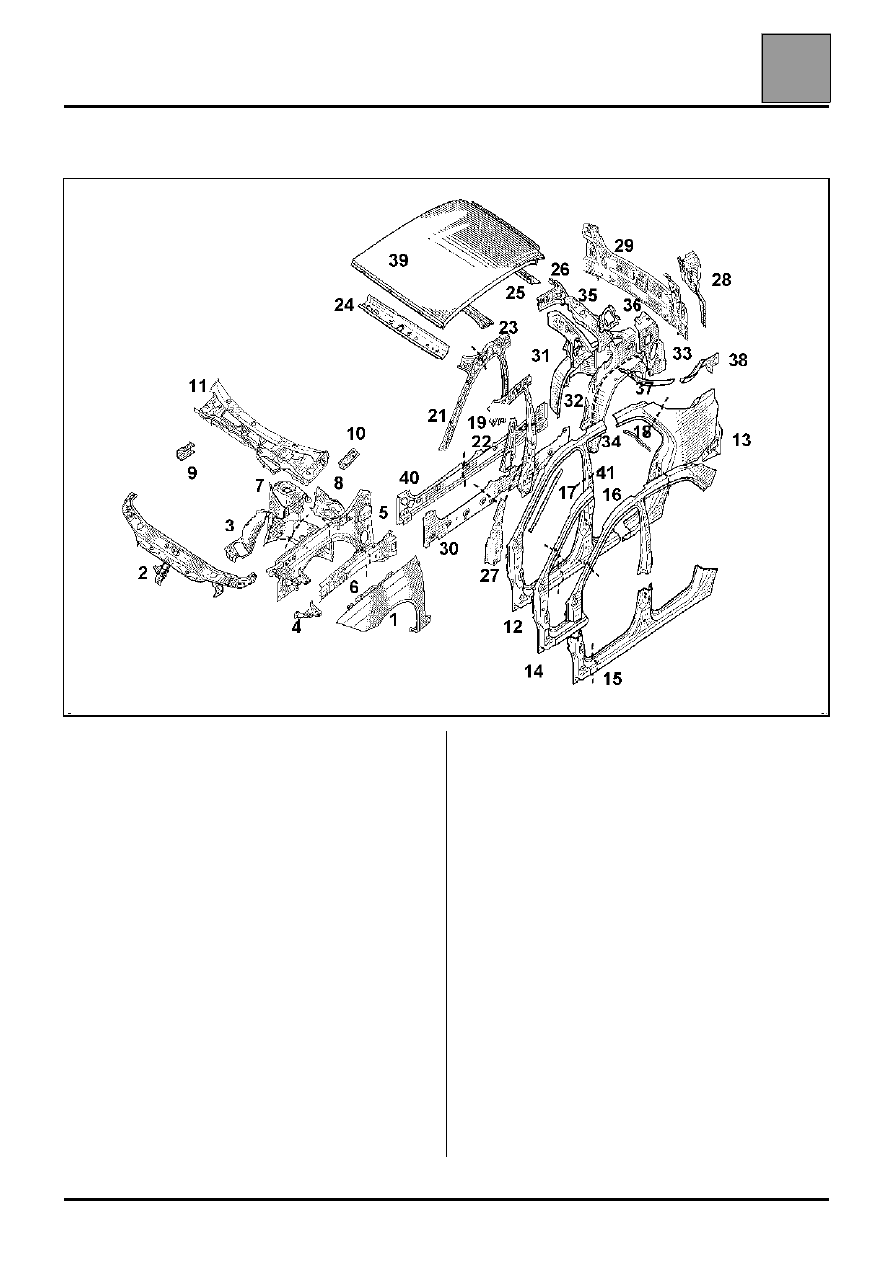

ВЕРХНЯЯ ЧАСТЬ КУЗОВА

1

Переднее крыло (42 A)

2

Передняя верхняя поперечина (42 B)

3

Передняя часть колесной арки (42 F)

4

Кронштейн бокового крепления бампера (42 C)

5

Брызговик (42 E)

6

Верхний усилитель брызговика (42 D)

7

Колесная арка (42 G)

8

Задняя часть колесной арки (42 H)

9

Кронштейн крепления тяги двигателя (42 J)

10 Верхний усилитель колесной арки (42 I)
11 Стенка ниши воздухозабора в сборе (42 K)
12 Передняя секция боковины кузова (43 G)
13 Панель заднего крыла (44 A)
14 Передняя стойка (43 A)
15 Панель порога (43 I)
16 Верхняя панель боковины (43 H)
17 Крепление уплотнения передней секции (43 A)
18 Крепление уплотнения задней панели (44 A)
19 Усилитель средней стойки (43 F)
21 Накладка передней стойки (43 C)
22 Накладка средней стойки (43 E)
23 Центральная поперечина крыши (45 C)
24 Передняя поперечина крыши (45 B)

25 Задняя поперечина крыши (45 D)
26 Верхний усилитель боковины (44 G)
27 Усилитель передней стойки (43 B)
28 Панель крепления фонарей (44 L)
29 Задняя панель кузова в сборе (44 K)
30 Усилитель панели порога (43 J)
31 Внутренняя задняя колесная арка (44 H)
32 Наружная задняя колесная арка (44 D)
33 Надставка внутренней задней колесной арки

(44 J)

34  Нижний удлинитель наружной задней колесной

арки (44 I)

35 Усилитель задней стойки (44 F)
36 Нижний усилитель задней стойки (43 E)
37 Верхний боковой желоб панели крыла (44 C)
38 Нижний боковой желоб панели крыла (44 B)
39 Крыша (45 A)
40 Накладка панели порога (43 K)
41 Средняя стойка (43 D)

ХАРАКТЕРИСТИКИ

Наименование деталей (деталировочный чертеж)

01

01-13

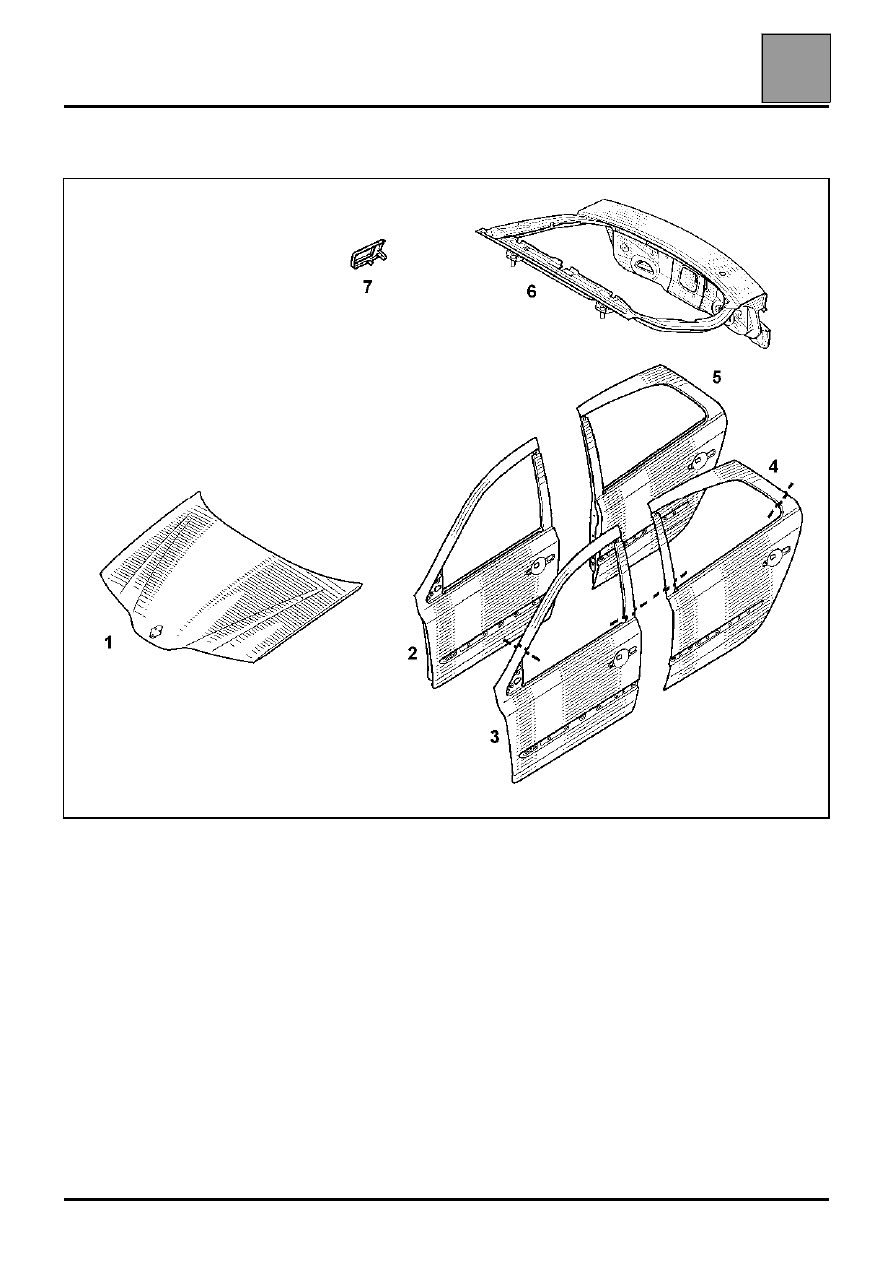

ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

1

Капот (48 A)

2

Передняя дверь (47 A)

3

Панель передней двери (47 C)

4

Панель задней двери (47 D)

5

Задняя дверь (47 B)

6

Дверь задка (48 B)

7

Лючок заливной горловины (47 E)
