ХАРАКТЕРИСТИКИ

Двигатель - Сцепление - Коробка передач

01

01-2

101

ХАРАКТЕРИСТИКИ

Двигатель - Сцепление - Коробка передач

ИДЕНТИФИКАЦИЯ АВТОМОБИЛЯ

Пример: BG0A

B :

Тип кузова (пятидверный)

G

:  Код проекта

0A : Индекс двигателя

Модель

автомобиля

Двигатель

Тип сцепления

Тип коробки передач

Тип

Объем

двигателя

(см

3

)

XG0A

K4M

1598

215 CPOE 3500

JH3

XG0B

F4P

1783

215 CPOE 4400

JR5

XG0G

F9Q

1870

228-7900

PK6

XG0D

L7X

2946

-

SU1

XG0A
XG0B

K4M

F4P

1598
1783

-

DP0

ХАРАКТЕРИСТИКИ

Идентификация

01

01-3

Идентификация

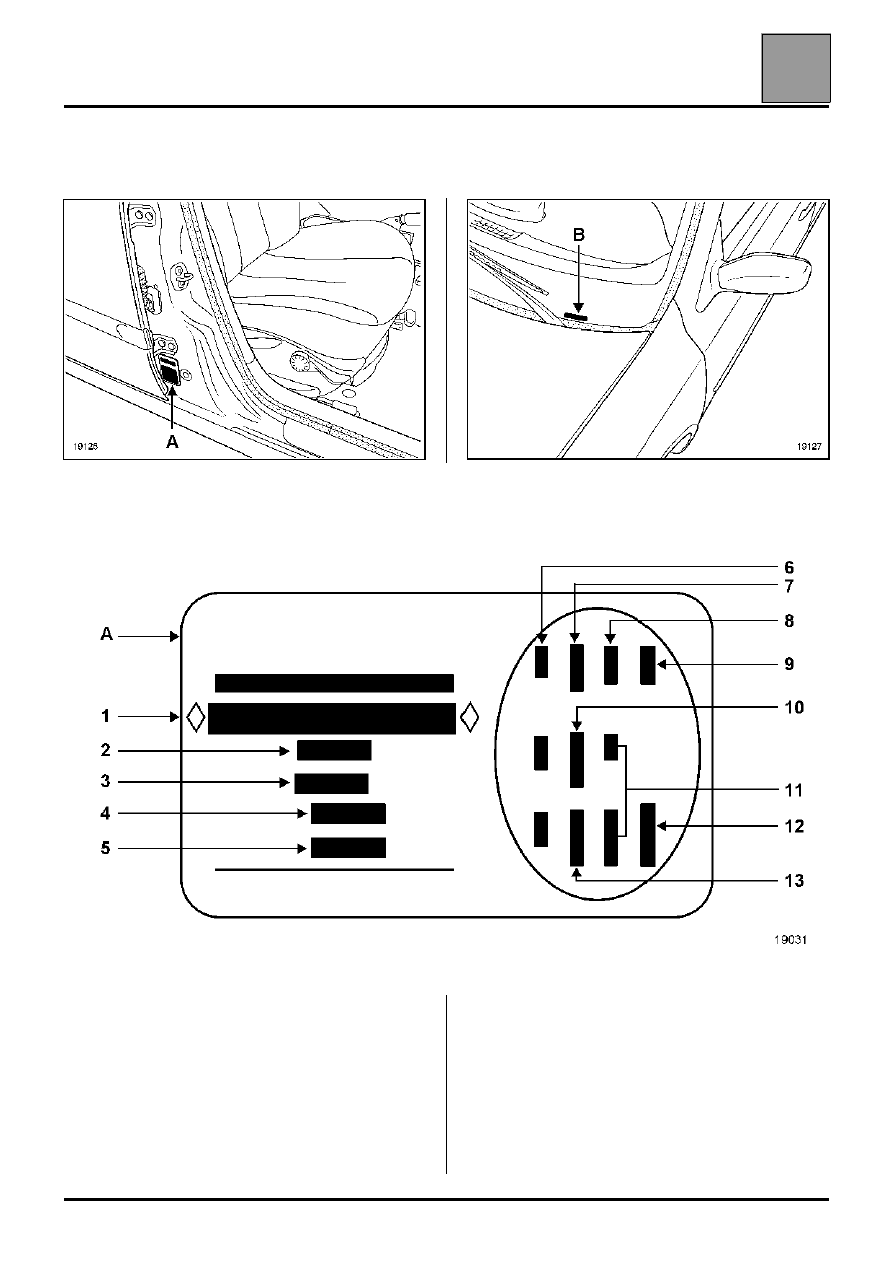

РАСПОЛОЖЕНИЕ НА АВТОМОБИЛЕ ИДЕНТИФИКАЦИОННОЙ ТАБЛИЧКИ

ПРИМЕЧАНИЕ: при замене кузова полностью или элемента конструкции, к которому приклеена
идентификационная табличка, можно заказать новую табличку, обратившись в отдел обслуживания
клиентов Renault в Boulogne Billancourt.

1

Национальный тип автомобиля и номер кузова
Эта информация содержится в маркировке
(B).

2

Максимальный разрешенный вес автомобиля

3

Максимальный разрешенный вес полностью
загруженного автомобиля с прицепом

4

Максимальный разрешенный вес на переднюю
ось

5

Максимальный разрешенный вес на заднюю
ось

6

Технические характеристики автомобиля

7

Номер краски

8

Уровень комплектации

9

Тип автомобиля

10 Код обивки салона
11 Дополнение к комплектации оборудования
12 Заводской номер
13 Код обивки салона

ХАРАКТЕРИСТИКИ

Идентификация

01

01-4

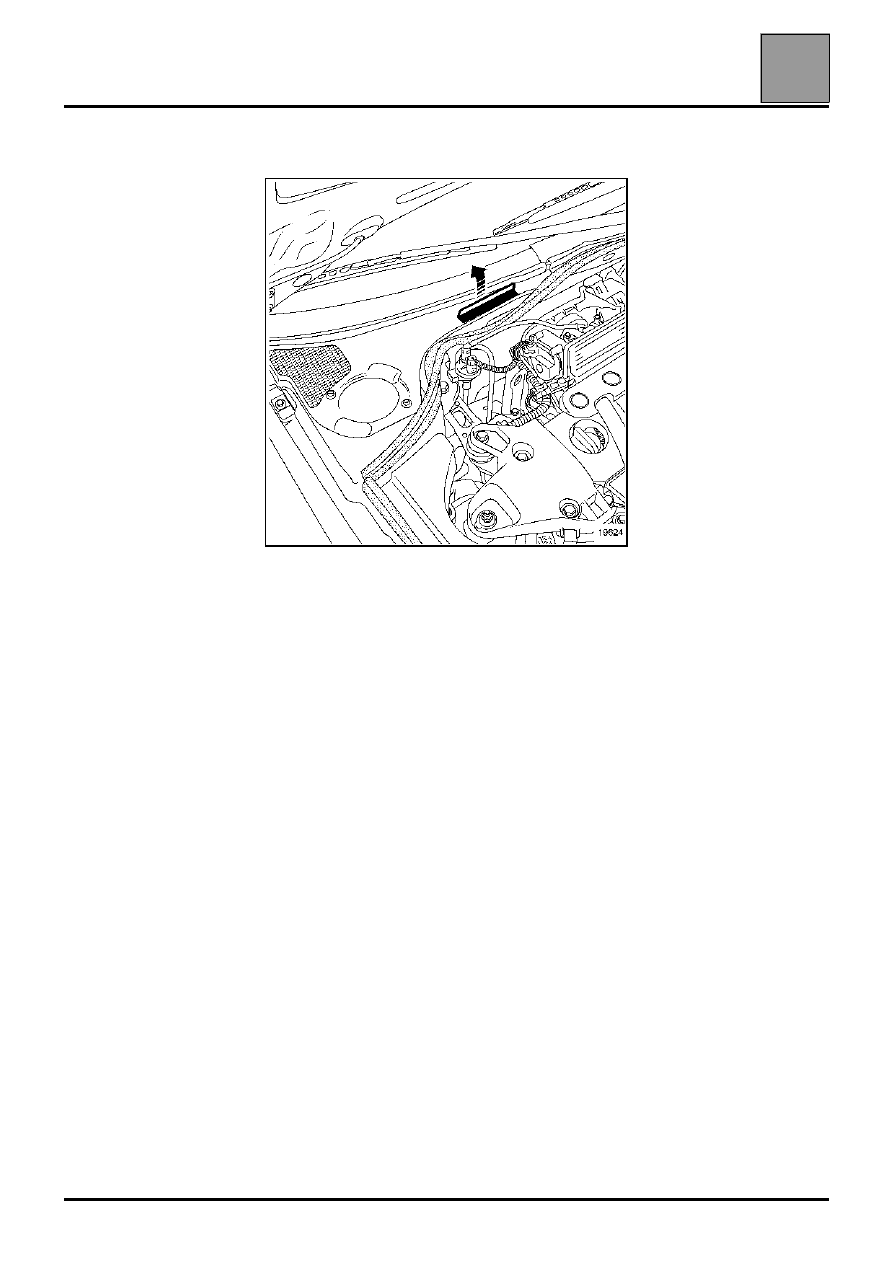

МАРКИРОВКА КУЗОВА ХОЛОДНЫМ СПОСОБОМ

При полной замене кузова маркировка должна
осуществляться согласно действующим
нормативным документам.

ХАРАКТЕРИСТИКИ

Подъемное оборудование

01

01-5

Подъемное оборудование

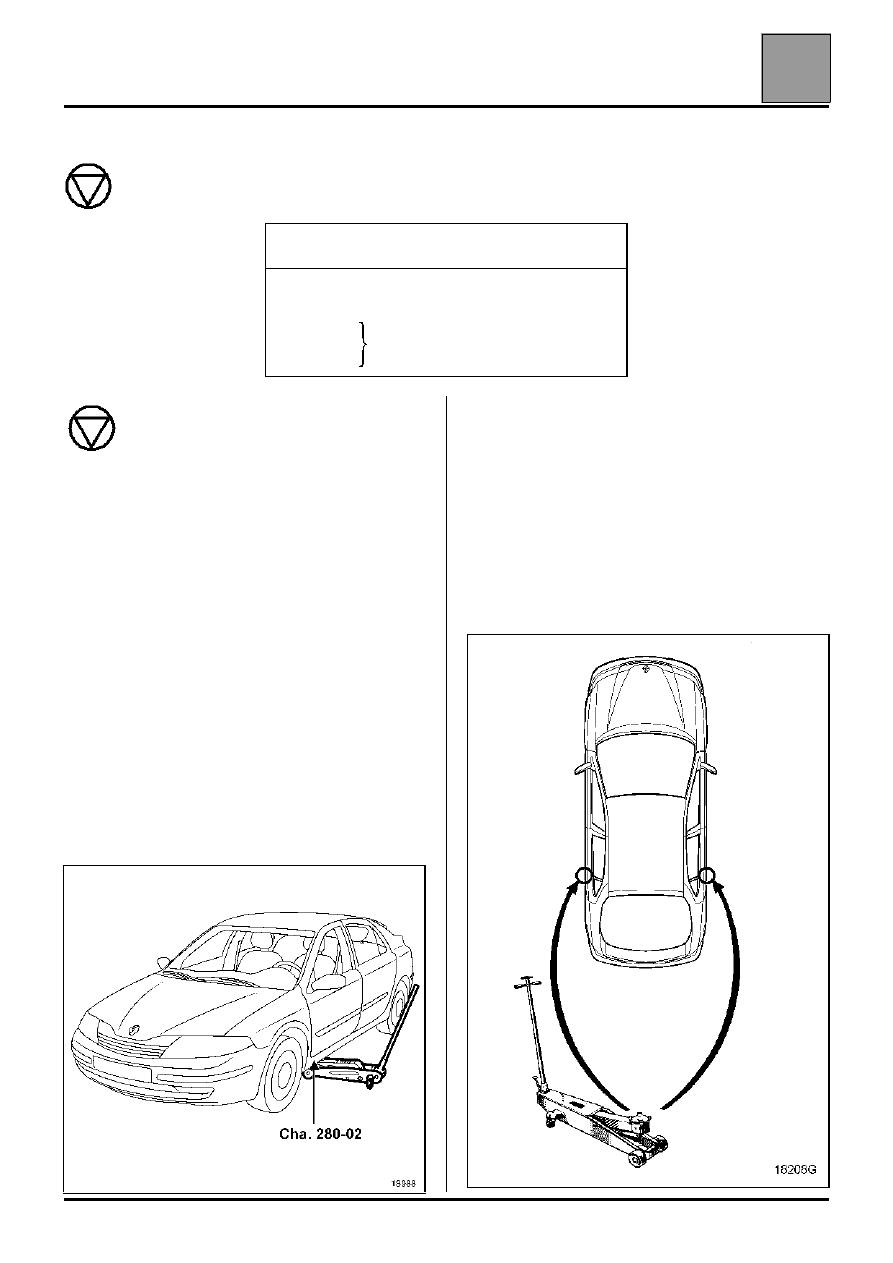

КАТКОВЫЙ ДОМКРАТ - ПОДПОРКИ ПОД АВТОМОБИЛЬ

Предупредительный знак (необходимо соблюдать особые меры предосторожности в ходе

выполнения работ).

Запрещается поднимать автомобиль,
устанавливая домкрат под рычаг передней или
задней подвески.

В зависимости от типа каткового домкрата,
используйте втулки Cha. 408-01 или Cha. 408-02
для установки вставки Cha. 280-02.

Для подъема передней или задней части
автомобиля используйте точки упора для штатного
домкрата.

КАТКОВЫЙ ДОМКРАТ ДЛЯ БОКОВОГО
ПОДЪЕМА

Используйте проставку Cha. 280-02.

Установите домкрат под панелью порога под
передней дверью.

Установите должным образом паз проставки под
ребро под порогом кузова.

ПОДПОРКИ ПОД АВТОМОБИЛЬ

При установке подпорок под автомобиль,
последние должны быть установлены
обязательно:
– либо под выступы, предусмотренные для

подъема автомобиля с помощью штатного
домкрата,

– либо под штифтовые фиксаторы,

расположенные за выступами.

Установка подпорок под заднюю часть
осуществляется при подъеме автомобиля сбоку.

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

Cha. 280-02 Проставка для каткового

домкрата

Cha. 408-01
или
Cha. 408-02

Переходная втулка каткового
домкрата

При использовании каткового домкрата
необходимо обязательно ставить
подпорки под автомобиль.
