ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

88-33

ПРОЦЕДУРА ОБЕЗВРЕЖИВАНИЯ

Для предупреждения несчастного случая

пиротехнические газогенераторы подушек

безопасности и преднатяжители ремней

безопасности должны быть обезврежены перед

утилизацией автомобиля или же только данного

узла.

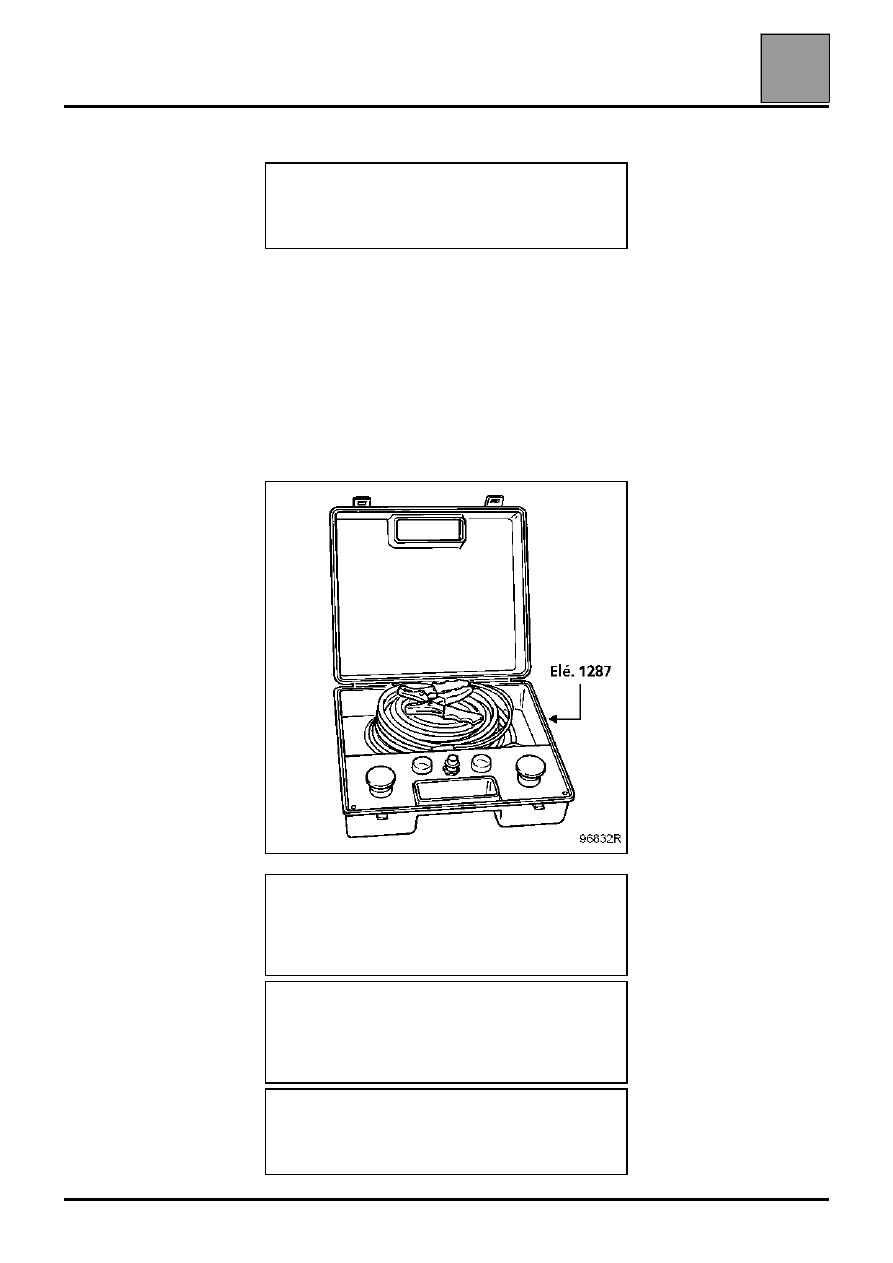

ВНИМАНИЕ: фронтальные подушки безопасности

имеют два независимых воспламенителя.

Обязательно используйте приспособление

Elé. 1287 и переходные провода Elé. 1287-01 и

Elé. 1287-02.

ВНИМАНИЕ! Данная процедура не проводится,

если местное законодательство предусматривает

специальную процедуру, одобренную и

разосланную отделом методов ремонта и

диагностики .

96832R

ВАЖНОЕ ЗАМЕЧАНИЕ: запрещается повторно

использовать пиротехнические устройства.

Преднатяжители ремней безопасности или

подушки безопасности автомобиля, подлежащего

утилизации, должны быть обязательно

обезврежены.

ВНИМАНИЕ: не обезвреживайте преднатяжители

ремней безопасности, возвращаемые по гарантии

из-за неисправности замка ремня безопасности.

Из-за этого становится невозможной проверка

детали поставщиком. Возвратите снятую деталь в

упаковке новой детали.

ПРЕДУПРЕЖДЕНИЕ: каждая деталь

предназначена для автомобилей определенного

типа и ни в коем случае не должна

устанавливаться на автомобили другого типа.

Детали не являются взаимозаменяемыми.

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

88-34

●

ПРЕДНАТЯЖИТЕЛИ РЕМНЕЙ БЕЗОПАСНОСТИ

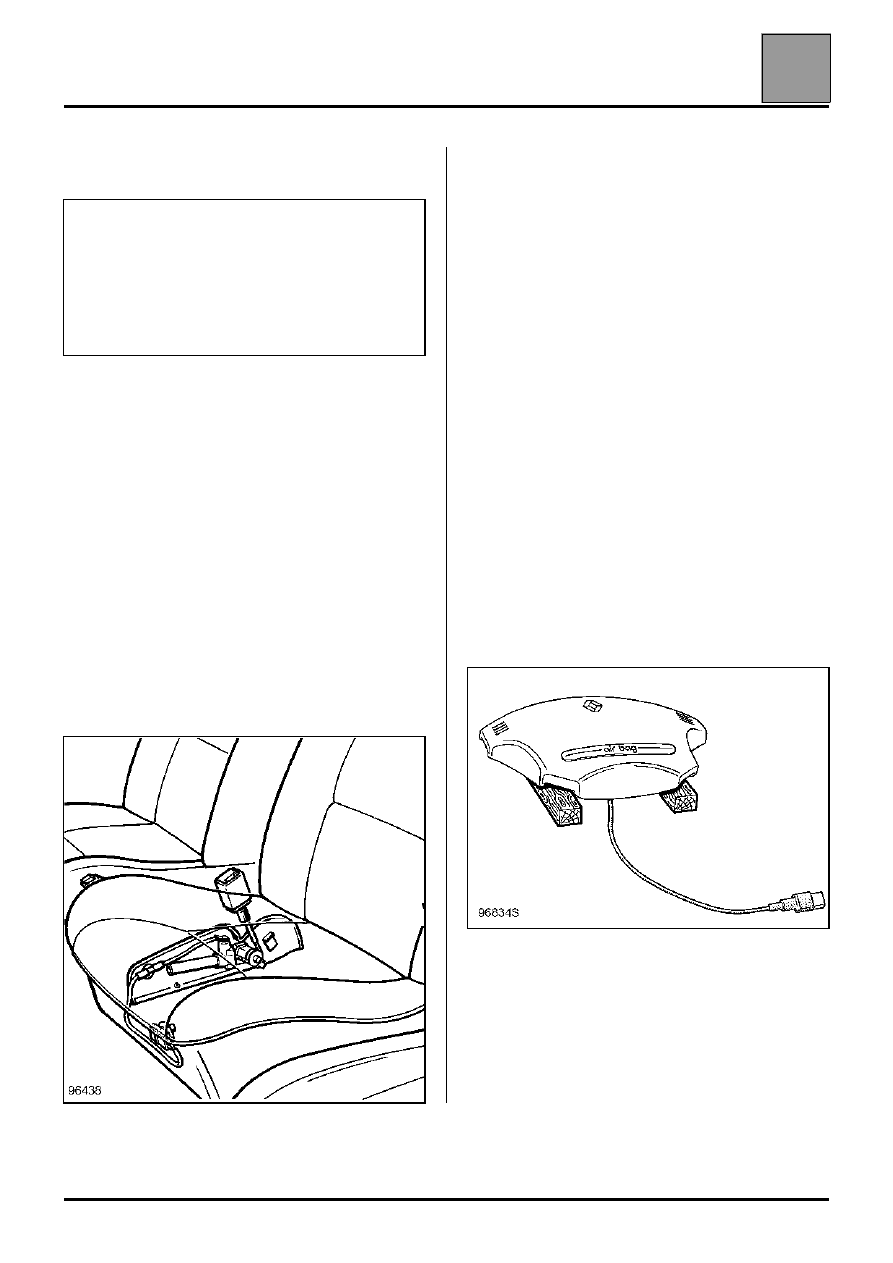

Обезвреживание узла непосредственно на
автомобиле:

Выведите автомобиль из мастерской.

Снимите крышку салазок сиденья и подсоедините
прибор для обезвреживания к преднатяжителю.

Размотайте весь провод прибора для того, чтобы
удалиться на достаточное расстояние от
автомобиля (около 10 метров) при срабатывании
преднатяжителя.

Подсоедините оба провода питания прибора к
источнику питания.

Проверьте, не находится ли кто-либо вблизи
автомобиля, и обезвредьте преднатяжитель,
одновременно нажав на обе кнопки прибора.

ПРИМЕЧАНИЕ: если обезвреживание узла
невозможно (неисправен воспламенитель), то он
должен быть возвращен в упаковке новой детали в
ITG (отдел 0429).

Обезвреживание узла, снятого с автомобиля:

Выполните те же действия, что и при
обезвреживании подушки безопасности водителя,
при этом поместите узел в поставленные друг на
друга старые шины (см. ниже).

●

ФРОНТАЛЬНАЯ ПОДУШКА БЕЗОПАСНОСТИ
ИЛИ БОКОВАЯ ПОДУШКА БЕЗОПАСНОСТИ,
РАСПОЛОЖЕННАЯ НА УРОВНЕ ГРУДНОЙ
КЛЕТКИ ВОДИТЕЛЯ ИЛИ ПАССАЖИРА
(передняя или задняя)

Обезвреживание допускается только после снятия
с автомобиля.

Все операции необходимо производить вне
мастерской.

После подсоединения соответствующих проводов,
положите подушку безопасности на две
деревянных колодки во избежание повреждения
разъема при ударе о землю.

ВНИМАНИЕ: не обезвреживайте
преднатяжители ремней безопасности,
возвращаемые по гарантии из-за неисправности
замка ремня безопасности. Из-за этого
становится невозможной проверка детали
поставщиком.
Возвратите снятую деталь в упаковке новой
детали.

96438

96834S

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

88-35

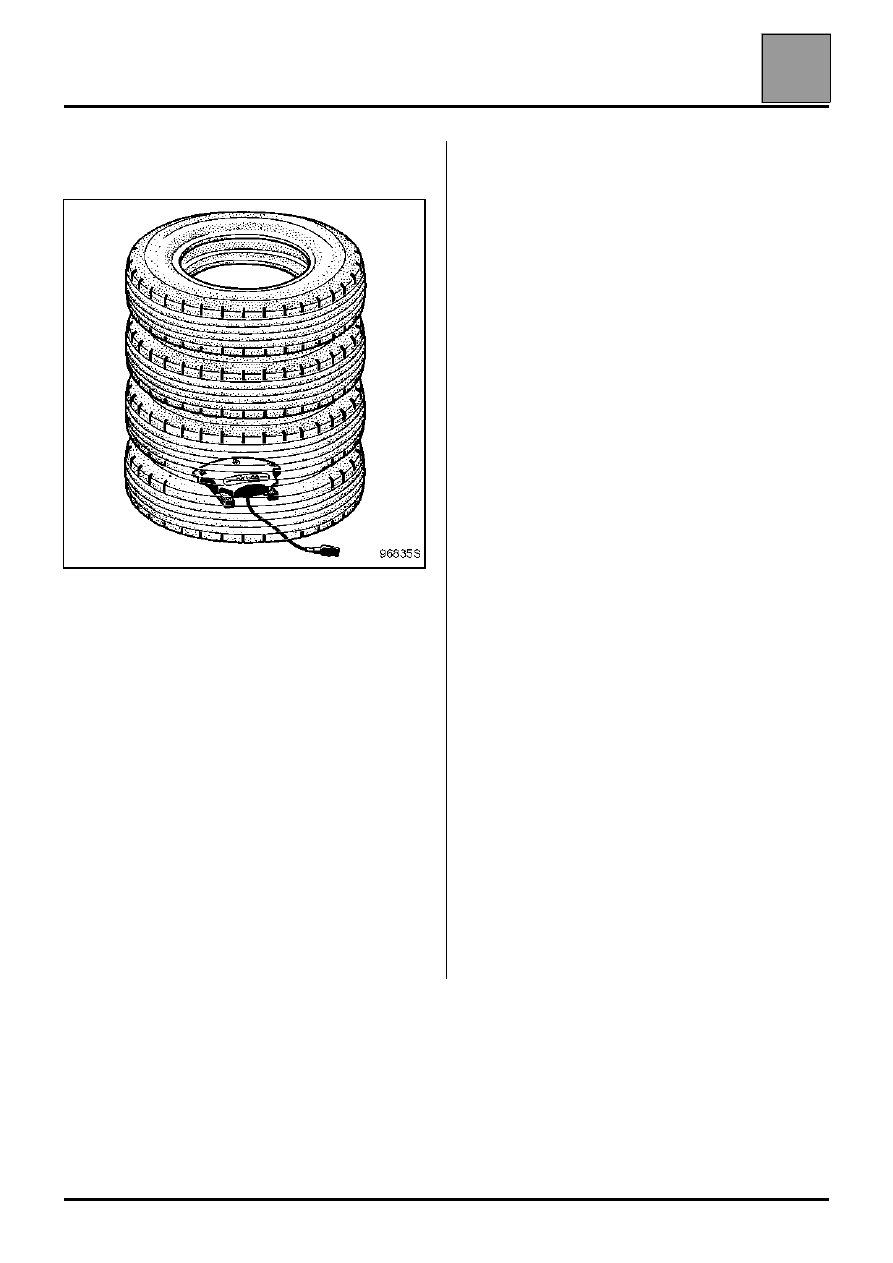

Накройте узел четырьмя старыми шинами,
положив их друг на друга.

Размотайте весь провод прибора для того, чтобы
находиться на достаточном расстоянии от узла
(около 10 метров) при срабатывании, и
подсоедините прибор к подушке безопасности.

Подсоедините оба провода питания прибора к
источнику питания.

Проверьте, не находится ли кто-либо поблизости, и
обезвредьте подушку безопасности, одновременно
нажав на обе кнопки на приборе.

ПРИМЕЧАНИЕ: если обезвреживание узла
невозможно (неисправен воспламенитель), то он
должен быть возвращен в гарантийную службу в
упаковке новой детали.

ВНИМАНИЕ: фронтальные подушки безопасности
имеют два независимых воспламенителя.
Перед утилизацией обязательно убедитесь, что
оба воспламенителя обезврежены.

●

НАДУВНАЯ ШТОРКА БЕЗОПАСНОСТИ

Обезвреживание надувной шторки безопасности
производится после снятия с автомобиля во
избежание повреждения креплений.

Поместите модуль в тиски креплением вниз. Тиски
должны быть надежно зафиксированы на верстаке,
а верстак жестко прикреплен к полу, при этом на
нем не должны находиться инструменты.

Убедитесь, что разворачиванию надувной камеры
ничто не мешает.

Подсоедините прибор для обезвреживания
надувной шторки безопасности.

Размотайте весь провод прибора для того, чтобы
находится на достаточное расстояние от узла при
его срабатывании.

Подсоедините оба провода питания прибора к
источнику питания.

Проверьте, не находится ли кто-либо поблизости, и
обезвредьте шторку безопасности, одновременно
нажав на обе кнопки на приборе.

96835S

ЭЛЕКТРОПРОВОДКА

Разъем автоматики сиденья

88

ЭЛЕКТРОПРОВОДКА

Разъем автоматики сиденья

88

ЭЛЕКТРОПРОВОДКА

Разъем автоматики сиденья

88

ЭЛЕКТРОПРОВОДКА

Разъем автоматики сиденья

88

ЭЛЕКТРОПРОВОДКА

Разъем автоматики сиденья

88

ЭЛЕКТРОПРОВОДКА

Разъем автоматики сиденья

88

ЭЛЕКТРОПРОВОДКА

Разъем автоматики сиденья

88

ЭЛЕКТРОПРОВОДКА

Разъем автоматики сиденья

88

ЭЛЕКТРОПРОВОДКА

Разъем автоматики сиденья

88

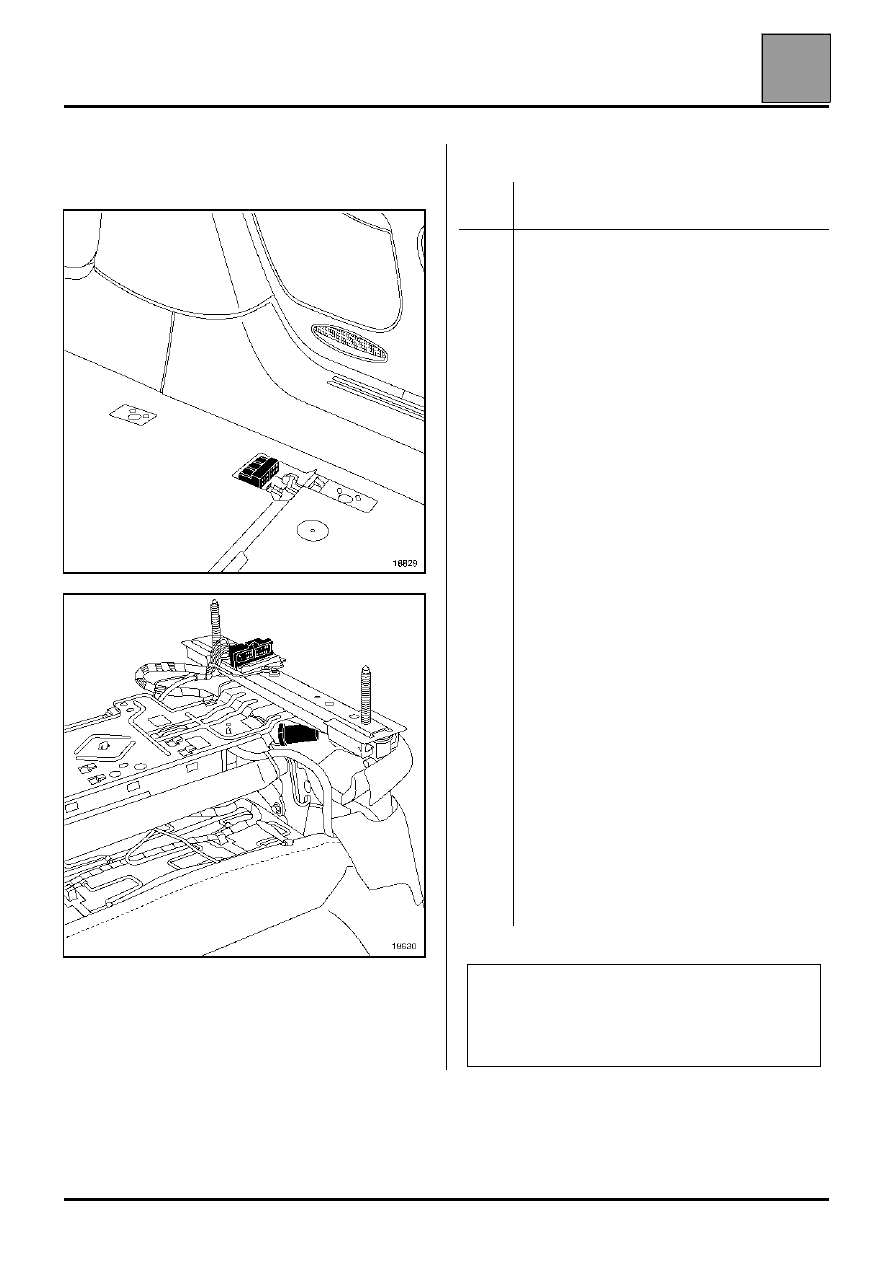

88-36

Разъем автоматики сиденья

РАЗЪЕМ АВТОМАТИКИ СИДЕНЬЯ

ПОДКЛЮЧЕНИЕ (модели в полной комплектации)

18829

18630

Кон-

такт

Назначение

1

2

3

4
5
6
7

8
9
10

11

12
13
14
15

16

17
18
19
20
21

22
23
24

25
26
27
28

Напряжение питания электродвигателей
регулировки положения сиденья
Контрольная лампа незастегнутого ремня
безопасности (водителя)
Напряжение питания обогревателя
сиденья
Освещение пространства под сиденьем
"Масса"
Не используется
Преднатяжитель поясного ремня
безопасности (водителя)
Преднатяжитель замка
Датчик положения сиденья (водителя)
Сигнал запоминания регулировок
водительского места
Электропитание, сиденье с памятью
регулировок водительского места
Не используется
"Масса"
Боковая подушка безопасности
Электропитание, сиденье с памятью
регулировок водительского места
Сигнальная лампа системы обогрева
сиденья
Питание электропривода сиденья
Освещение пространства под сиденьем
Не используется
Не используется
Преднатяжитель поясного ремня
безопасности (водителя)
Преднатяжитель замка
"Масса"
Сигнал запоминания регулировок
водительского места
Не используется
Не используется
Не используется
Боковая подушка безопасности

ВНИМАНИЕ! При снятии сиденья не
допускайте разъединения разъема во
избежание электростатического разряда,
который может привести к срабатыванию
подушки безопасности.
