88-17

ВАЖНОЕ ЗАМЕЧАНИЕ! При снятии датчика
бокового удара повреждается установочный
выступ. В случае повреждения обязательно
замените его.

УСТАНОВКА

При установке отрегулируйте положение датчика
при помощи установочного выступа и обязательно
проверьте надежность фиксации перед
соединением разъема (момент затяжки: 0,8 даНм).

После соединения разъема проверьте датчик с
помощью диагностического прибора.

Если все характеристики в пределах нормы,
разблокируйте ЭБУ, в противном случае см. раздел
Диагностика.

ПРИМЕЧАНИЕ: датчики бокового удара данного
типа не требуют программирования с помощью
диагностического прибора.

Снова соедините разъем задней двери, обращая
внимание на правильность положения во
избежание проникновения влаги.

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

88-18

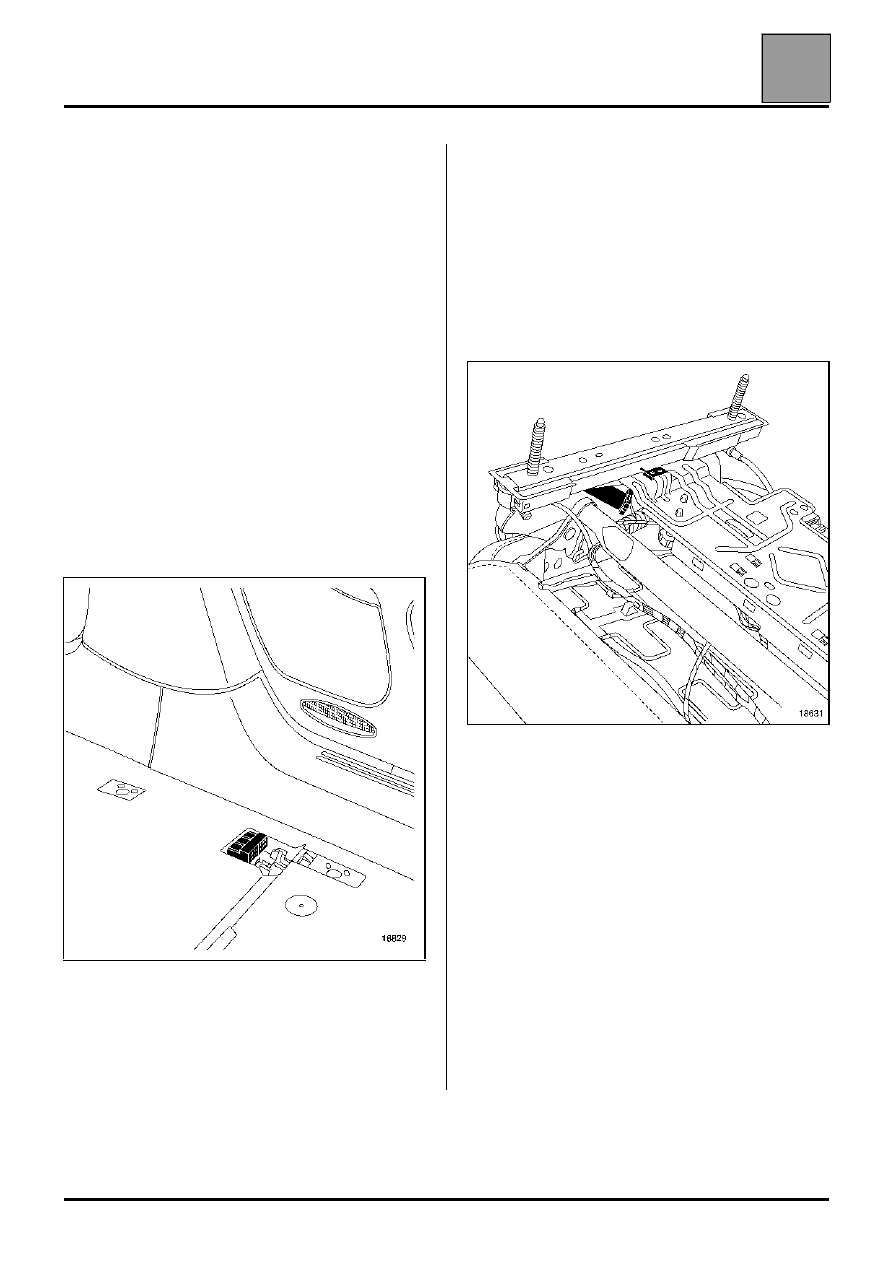

ПРОВЕДЕНИЕ РАБОТ С ПРОВОДАМИ ЦЕПЕЙ
ВОСПЛАМЕНЕНИЯ

В случае обнаружения неисправности в одном из
проводов, такой провод не ремонтируется и
подлежит обязательной замене.

Для данного элемента безопасности не
допускается применения обычных способов
ремонта проводов или разъемов.

Поскольку провода подушек безопасности и
преднатяжителей ремней безопасности включены
в жгут проводов салона, то для упрощения
ремонтных работ рекомендуется следующий
способ их замены: надо обрезать с обоих концов
поврежденные участки проводов и проложить
новые провода по прежней трассе вдоль жгута
проводов салона.

ВНИМАНИЕ: при прокладке новых проводов
убедитесь в отсутствии повреждений и
загрязнений.

ВНИМАНИЕ: при установке дополнительного
электрооборудования старайтесь не укладывать
электрические провода вблизи цепей
воспламенения подушек безопасности,
преднатяжителей ремней безопасности и датчиков
бокового удара.

ДАТЧИК ПОД СИДЕНЬЕМ

Сиденье водителя оснащено датчиком
продольного перемещения сиденья (положения
салазок).

Информация от датчика позволяет применять
степень надувания фронтальной подушки
безопасности водителя (секция малого или
большого объема) в зависимости от положения
сиденья и силы удара.

Для замены датчика снимите сиденье,
подсоедините новый контактный датчик с помощью
термоусадочных втулок или полностью замените
соответствующие провода.

В случае удара, вызвавшего срабатывание
подушки безопасности, обязательно проверьте
работу датчика.

18631

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

88-19

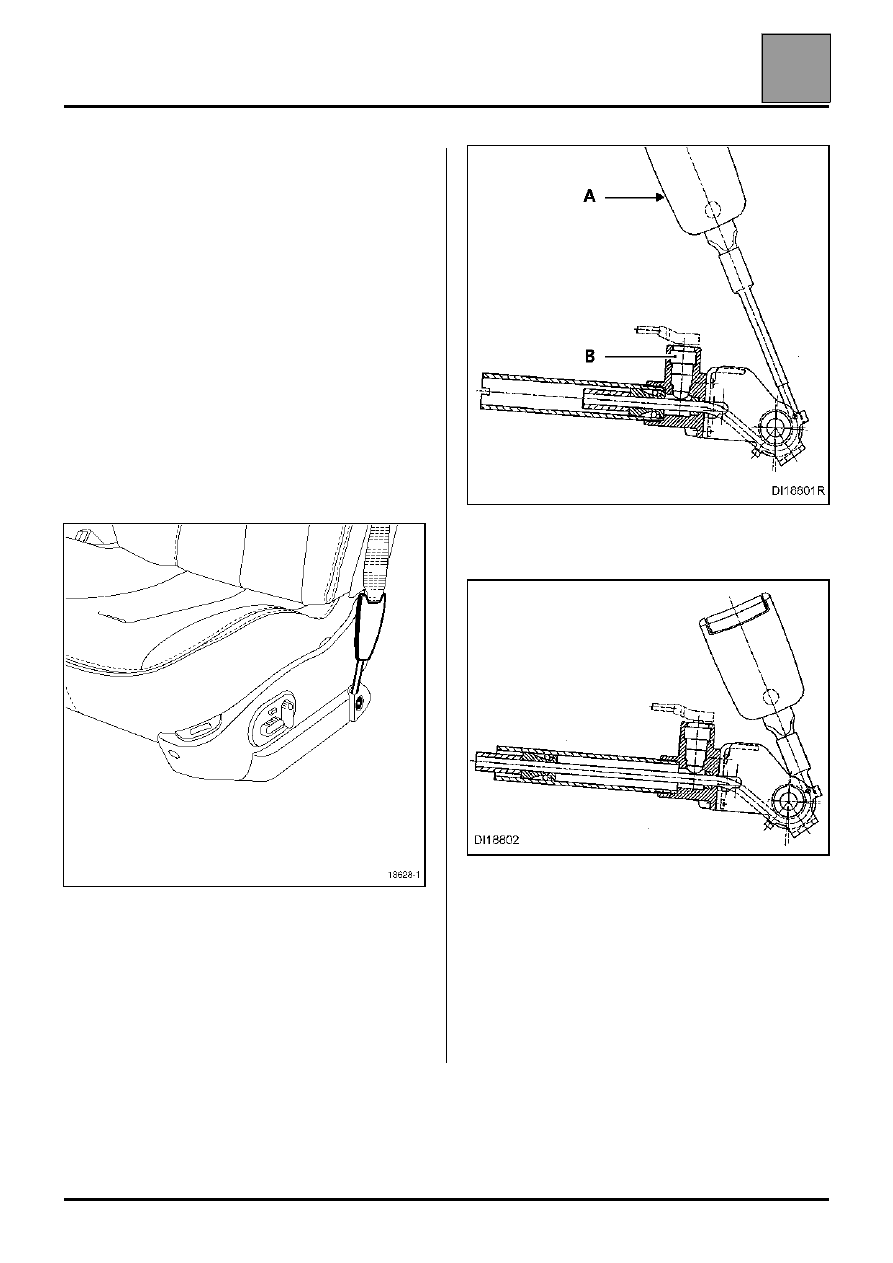

ПРЕДНАТЯЖИТЕЛИ РЕМНЕЙ БЕЗОПАСНОСТИ

Описание

Автомобили оснащаются преднатяжителями
ремней безопасности различных типов.

●

Преднатяжители замков обоих передних ремней
безопасности. Они устанавливаются по бокам
передних сидений.

●

Преднатяжитель поясного ремня безопасности
водителя.

●

Преднатяжители на катушках ремней
безопасности заднего сиденья (за исключением
центрального ремня безопасности).

●

Преднатяжители передних ремней
безопасности (замка или поясного ремня)

Преднатяжитель включает:
– специальный замок ремня безопасности (A),
– пиротехнический газогенератор с

воспламенителем (B).

Узел преднатяжителя неразборный.

ПРИМЕЧАНИЕ: данная система активизируется
при включении зажигания.

При срабатывании система оттягивает замок назад
до 70 мм, (максимум).

ПРИМЕЧАНИЕ: На автомобилях, оснащенных
боковыми подушками безопасности, измерение
сопротивления преднатяжителей ремней
безопасности с помощью диагностического
прибора невозможно. Для измерения
сопротивления используйте прибор XRBAG, NXR
или CLIP (прибор для проверки проводов).

18628-1

DI18801R

DI18802

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

88-20

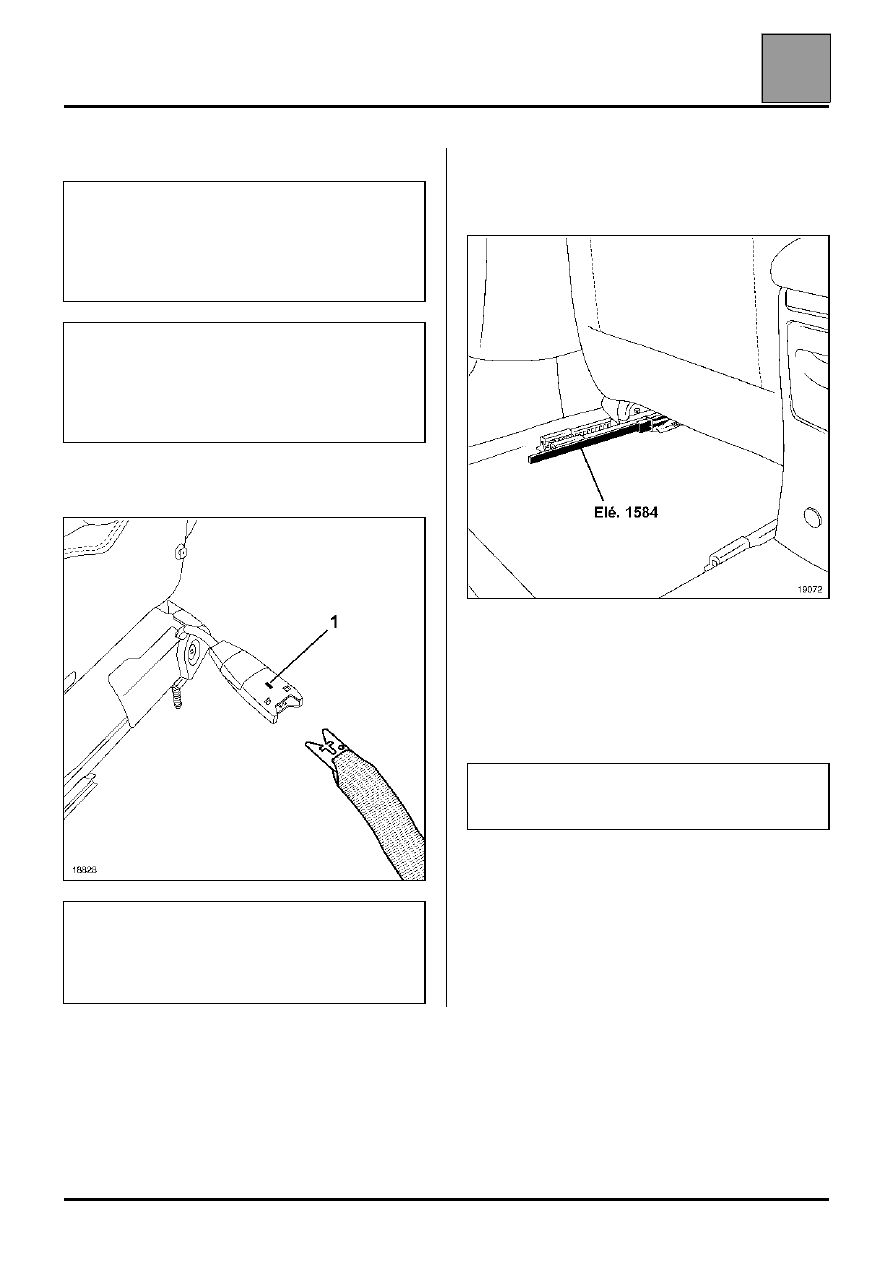

СНЯТИЕ

Отсоедините ремень безопасности, нажав на
фиксатор (1).

Приведите сиденье в нижнее (по высоте) и среднее
(в продольном направлении) положение, затем
снимите его с помощью приспособления Elé. 1584
(в зависимости от комплектации).

При снятом сиденье снимите:
– разъем преднатяжителя, расположенный под

передним сиденьем,

– провод соединения с "массой",
– узел преднатяжителя, сняв предварительно

защитный кожух.

НАПОМИНАНИЕ: при срабатывании
преднатяжителей ремней безопасности или
подушек безопасности ЭБУ полностью
блокируется, а на щитке приборов загорается
контрольная лампа подушек безопасности. В этом
случае ЭБУ подлежит обязательной замене (под
воздействием энергии воспламенения некоторые
компоненты утрачивают номинальные
характеристики).

ВНИМАНИЕ: Запрещается проводить какие-
либо работы с пиротехническими системами
(преднатяжители ремней безопасности или
подушки безопасности) вблизи источника тепла
или открытого пламени, так как существует
опасность их срабатывания.

ВАЖНОЕ ЗАМЕЧАНИЕ! Перед снятием
преднатяжителя обязательно заблокируйте ЭБУ
с помощью диагностического прибора. При этом
все цепи воспламенения блокируются, а на
щитке приборов загорается контрольная лампа
подушек безопасности.

18828

ВНИМАНИЕ! При снятии сиденья не допускайте
разъединения разъема во избежание
электростатического разряда, который может
привести к срабатыванию подушки
безопасности.

19072

ВАЖНОЕ ЗАМЕЧАНИЕ: Утилизация
несработавшего преднатяжителя см. раздел
"Процедура обезвреживания".
