88-21

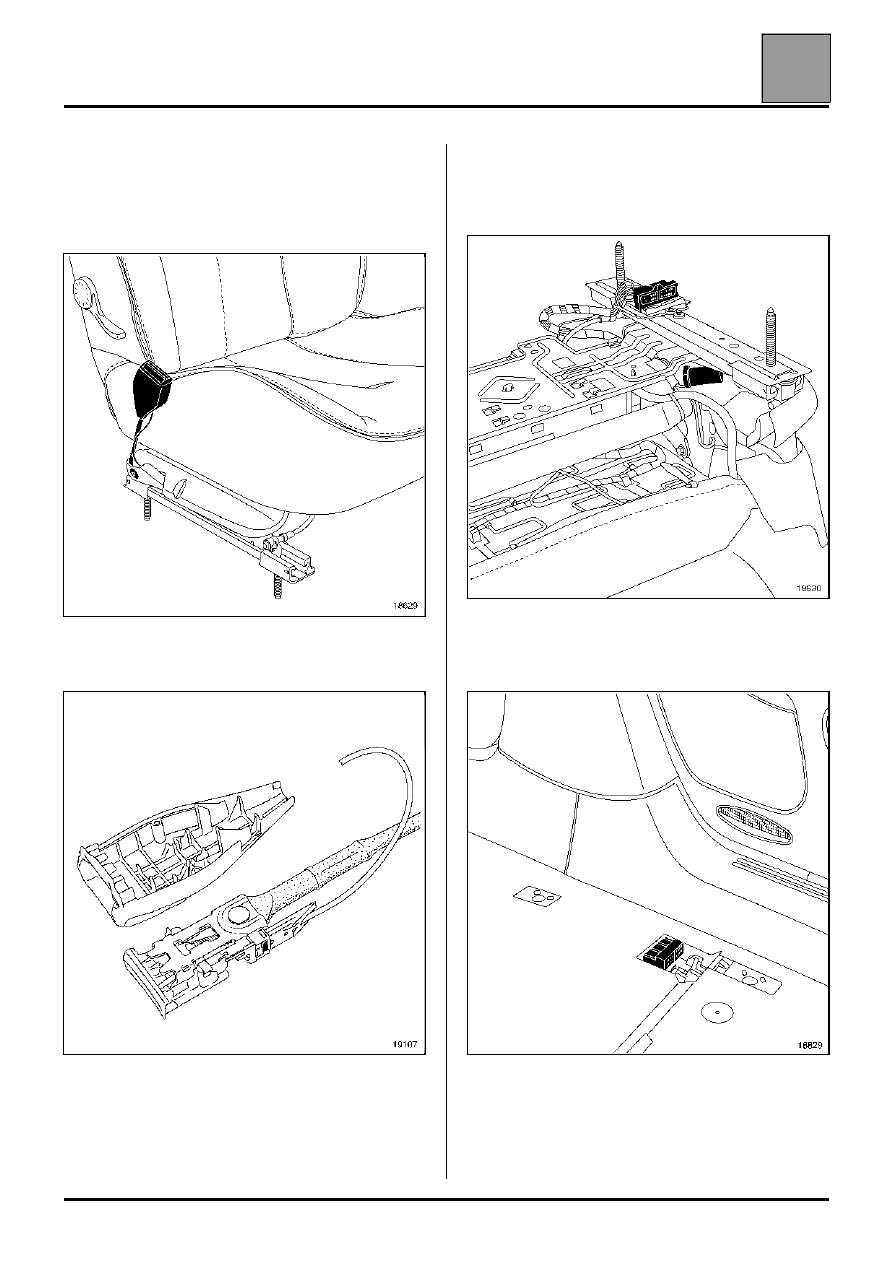

Особенности

В замке ремня безопасности водителя имеется
выключатель контрольной лампы незастегнутого
ремня безопасности на щитке приборов.

Для освобождения разъема от фиксации
выверните винты крепления обеих крышек замка.

УСТАНОВКА

Обратите внимание на укладку и точки крепления
проводов под сиденьем.

Перед установкой сиденья проверьте внешнее
состояние разъемов, расположенных в основании
и каркасе сиденья.

После замены неисправных деталей и соединения
разъемов произведите проверку с помощью
диагностического прибора.
Если все характеристики в пределах нормы,
разблокируйте ЭБУ, в противном случае см. раздел
Диагностика.

18629

19107

18630

18829

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

88-22

●

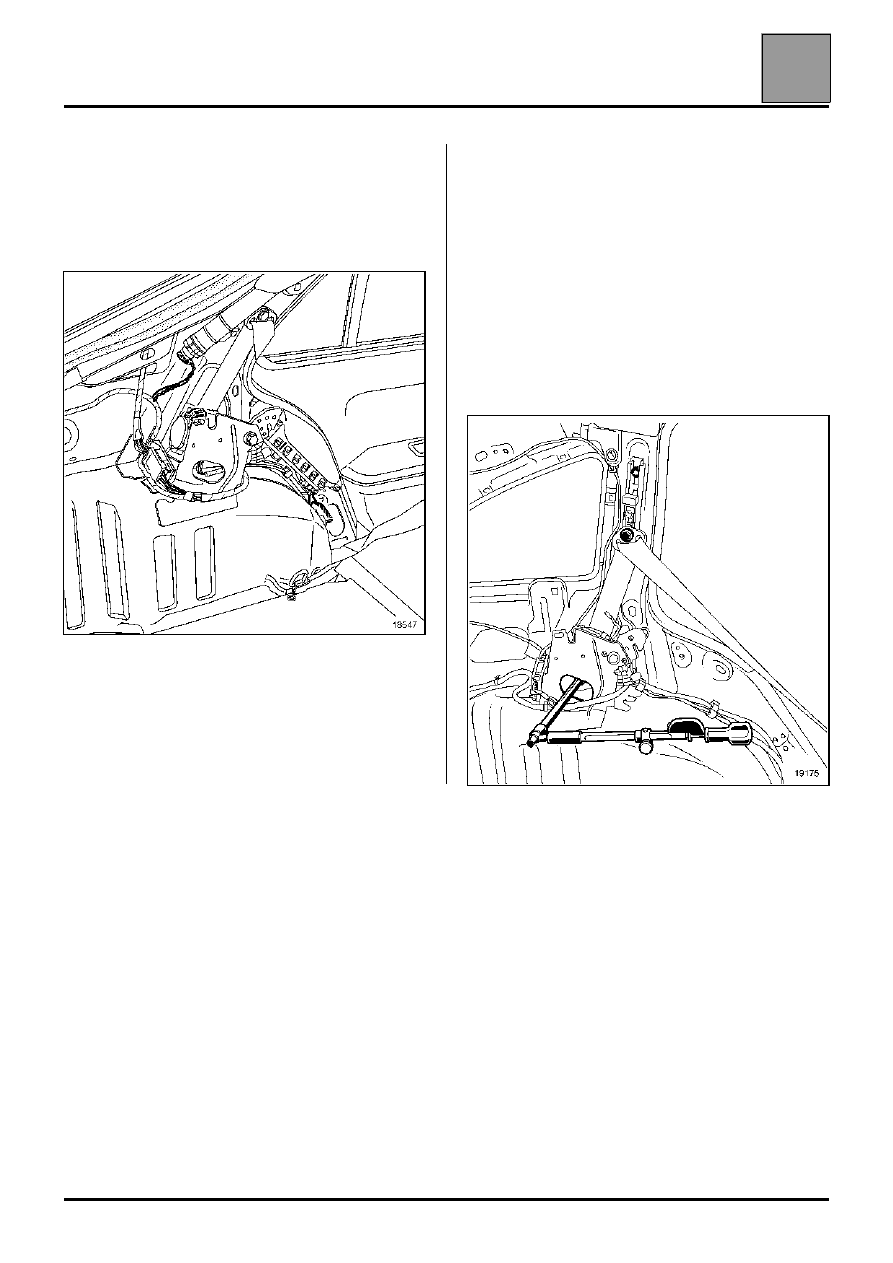

Преднатяжители задних ремней безопасности

Преднатяжитель расположен на катушке. Для его
снятия необходимо снять обивку багажного
отделения и облицовку панели боковины. См.
описание в разделе Кузов.

Разъедините разъем и провод соединения с
"массой" и выверните болт крепления.

УСТАНОВКА

Обратите внимание на укладку и точки крепления
проводов.

Затяните болт крепления моментом 2,1 даНм
(M10) или 4,4 даНм (M12).

После замены неисправных деталей и соединения
разъемов произведите проверку с помощью
диагностического прибора.
Если все характеристики в пределах нормы,
разблокируйте ЭБУ, в противном случае см.
Руководство по диагностике.

18547

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

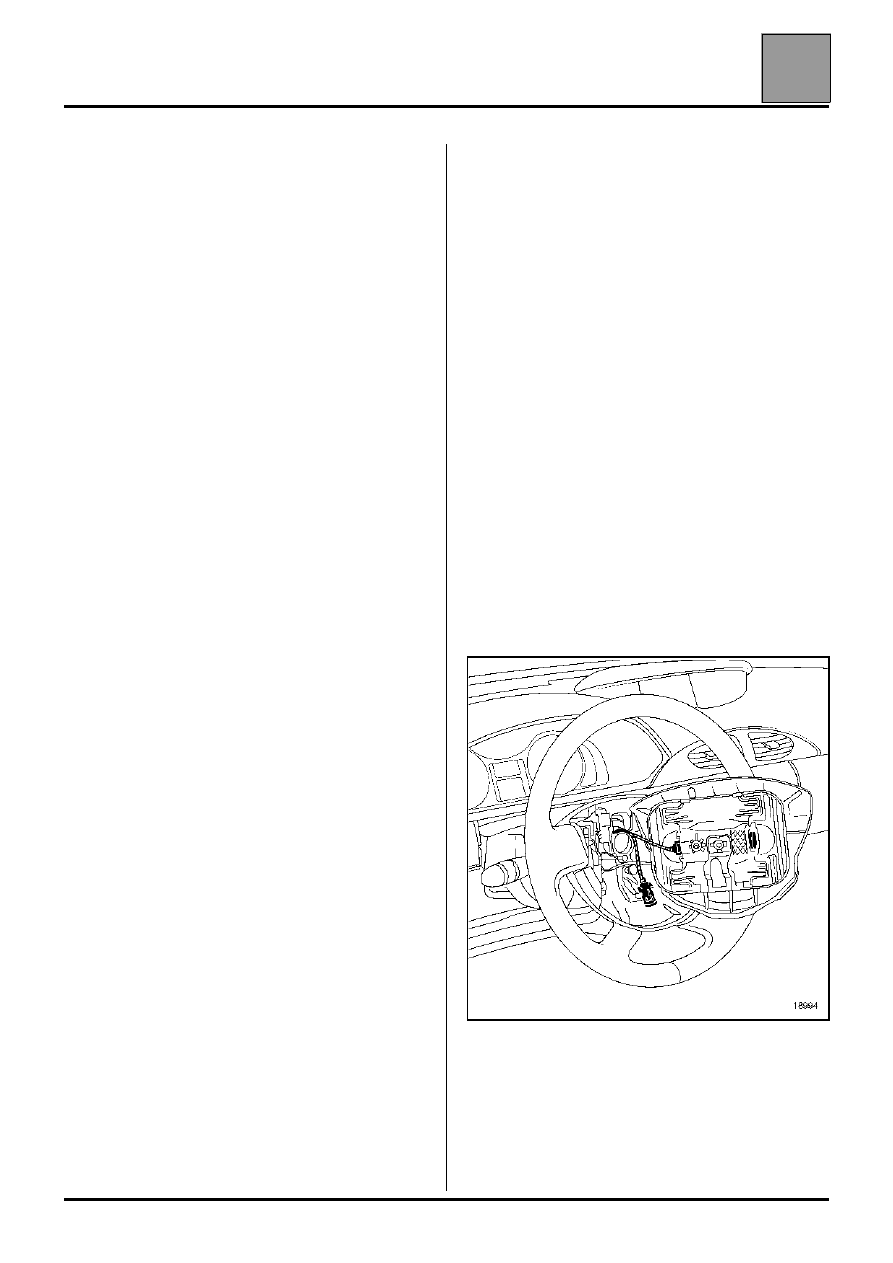

88-23

РЕМНИ БЕЗОПАСНОСТИ SRP

Передние ремни безопасности оснащены
специальной программируемой удерживающей
системой безопасности (SRP).

При установке данной системы работа ремней
безопасности и подушек безопасности
взаимосвязана (программируемая удерживающая
система безопасности последних настраивается
иначе, чем у подушек безопасности, не
оснащенных такой системой).

В случае срабатывания преднатяжителей, один
или оба передних ремня безопасности подлежат
обязательной замене, если они были пристегнуты
(в случае сомнения лучше заменить ремень).
Механическое напряжение, создаваемое на замке
ремня безопасности, передается на катушку, что
может вызвать повреждение ее механизма.

ПОДУШКА БЕЗОПАСНОСТИ ВОДИТЕЛЯ

Подушка безопасности водителя оснащена
специальной надувной камерой (подушка с
маркировкой SRP), которая может надуваться по-
разному (секция малого или большого объема) в
зависимости от силы удара или положения
сиденья водителя.

Подушка безопасности со специальной надувной
камерой работает совместно с ремнем
безопасности, расположенным напротив нее.
Поэтому для подушек безопасности этого типа
дополнительно производится настройка
программируемой удерживающей системы ремня
безопасности.

Описание

Подушка расположена под крышкой ступицы
рулевого колеса.

Она включает:
– надувную камеру с двумя секциями,
– пиротехнический газогенератор с двумя

воспламенителями.

Данный узел неразборный.

При разворачивании подушка безопасности
срывает крышку ступицы рулевого колеса.

ПРИМЕЧАНИЕ: данная система активизируется
при включении зажигания.

ВАЖНОЕ ЗАМЕЧАНИЕ: в случае срабатывания
подушки безопасности следует обязательно
заменить рулевое колесо и болт его крепления.

18994

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

88-24

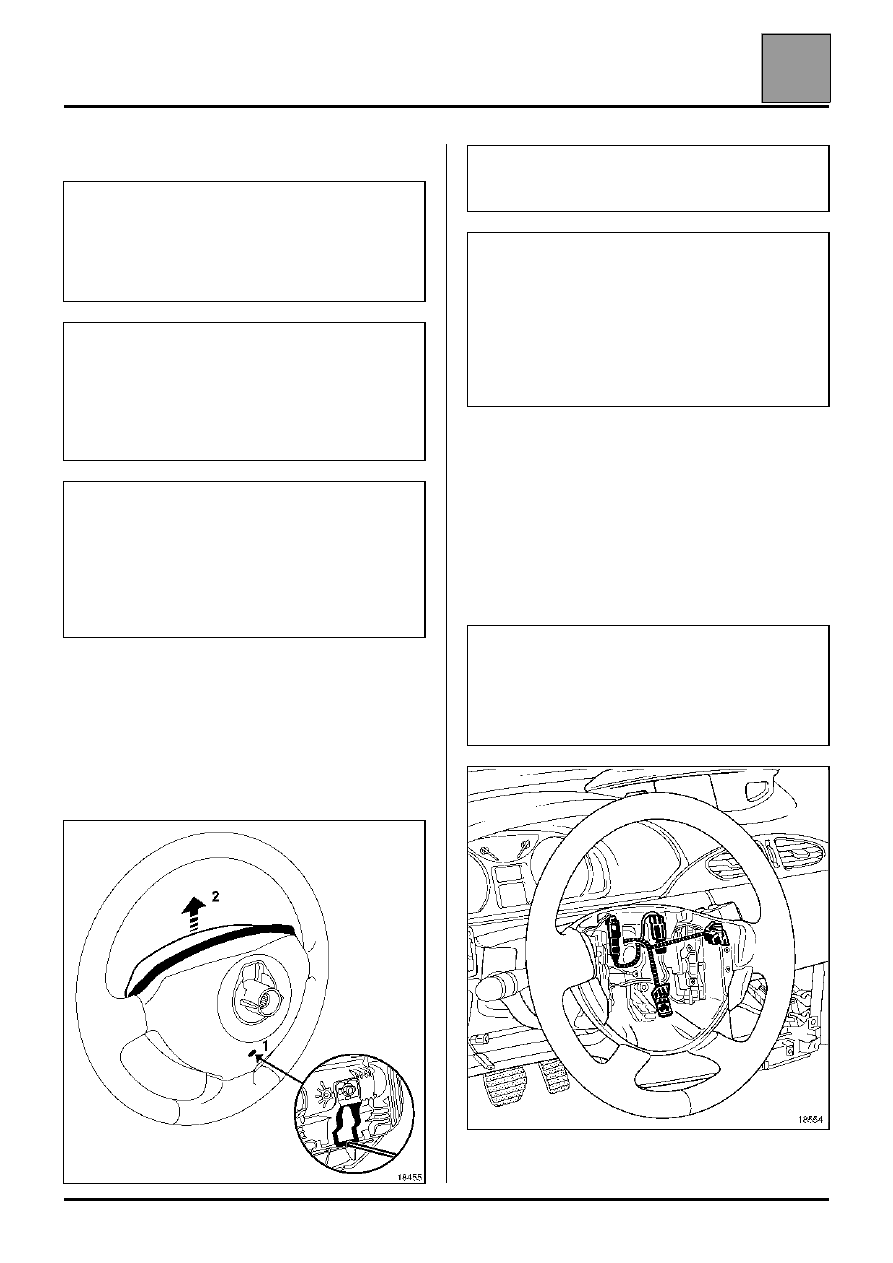

СНЯТИЕ

– вставьте отвертку (типа T30 или стержень

диаметром

∅

6 мм) в отверстие (1) с задней

стороны рулевого колеса,

– поднимите (2) подушку безопасности и

переместите ее,

– разожмите фиксаторы разъемов,
– разъедините разъемы питания обоих

газогенераторов.

УСТАНОВКА
– подсоедините провод соединения с "массой",
– установите оба разъема на место и зажмите их

фиксаторы,

– вложите подушку в рулевое колесо,
– переместите подушку вниз так, чтобы она

надежно зафиксировалась.

ВНИМАНИЕ: Запрещается проводить какие-
либо работы с пиротехническими системами
(преднатяжители ремней безопасности или
подушки безопасности) вблизи источника тепла
или открытого пламени, так как существует
опасность их срабатывания.

ВАЖНОЕ ЗАМЕЧАНИЕ: Перед снятием подушки
безопасности обязательно заблокируйте ЭБУ с
помощью диагностического прибора.
При этом все цепи воспламенения блокируются,
а на щитке приборов загорается контрольная
лампа подушек безопасности (при включенном
зажигании).

ВАЖНОЕ ЗАМЕЧАНИЕ: Каждый раз перед
снятием рулевого колеса обязательно
разъединяйте разъемы подушки безопасности
(A) и (B).
Подушка безопасности оснащена разъемом, в
котором при разъединении замыкается
накоротко, исключая тем самым
самопроизвольное срабатывание подушки.

18455

ВАЖНОЕ ЗАМЕЧАНИЕ: Утилизация
несработавшей подушки безопасности см.
раздел "Процедура обезвреживания".

НАПОМИНАНИЕ: при срабатывании
преднатяжителей ремней безопасности или
подушек безопасности ЭБУ полностью
блокируется, а на щитке приборов загорается
контрольная лампа подушек безопасности. В
этом случае ЭБУ подлежит обязательной замене
(под воздействием энергии воспламенения
некоторые компоненты утрачивают
номинальные характеристики).

ВАЖНОЕ ЗАМЕЧАНИЕ: после установки всех
компонентов произведите проверку системы с
помощью диагностического прибора.
Если все характеристики в пределах нормы,
разблокируйте ЭБУ, в противном случае см.
Руководство по диагностике.

18554
