88-9

75-КОНТАКТНЫЙ АДАПТЕР (B53)

Адаптер подсоединяется вместо ЭБУ.

Он позволяет с помощью приборов XRBAGNXR
или CLIP контролировать все цепи воспламенения
и измерять напряжение питания ЭБУ.

Выводы адаптера также позволяют проверить
диагностические линии на отсутствие обрыва (см.
Руководство по диагностике).

ПРИМЕЧАНИЕ: прибор не может управлять
контрольной лампой подушки безопасности, так
как разрешение на ее включение запрашивается у
щитка приборов через мультиплексную сеть.

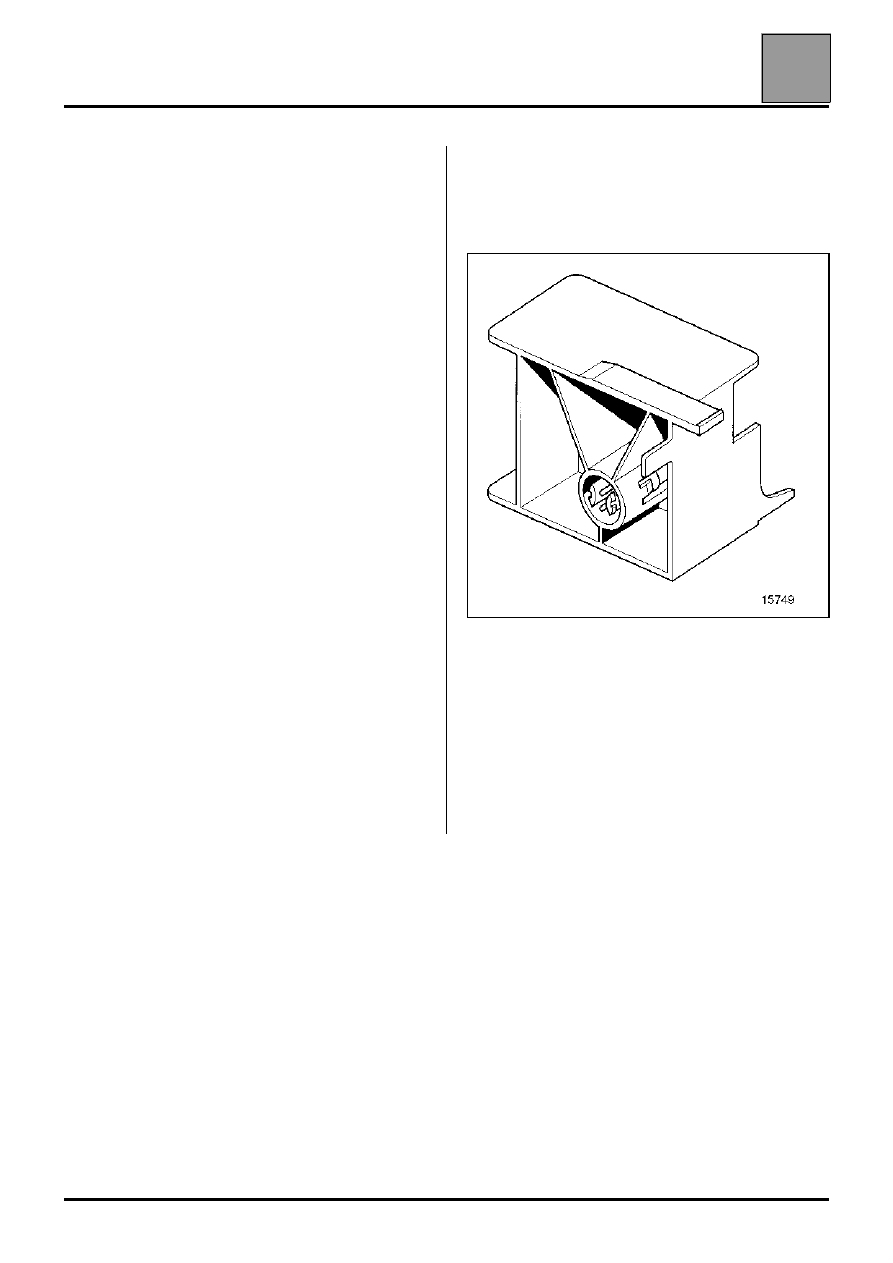

ИМИТАТОР ВОСПЛАМЕНИТЕЛЯ

Имитатор воспламенителя расположен в
небольшой коробке красного цвета и поставляется
вместе с контрольным прибором XRBAG.

Имитатор имеет те же электрические
характеристики, что и реальный воспламенитель, и
заменяет его при диагностике подушки
безопасности или преднатяжителя ремня.
Его можно приобрести по адресу:

MEIGA
99-101, route de Versailles
CHAMPLAN
91165 LONGJUMEAU CEDEX
Тел.: 01 69 10 21 70

15749

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

88-10

ПРИНЦИП ДЕЙСТВИЯ ПРЕДНАТЯЖИТЕЛЕЙ
РЕМНЕЙ БЕЗОПАСНОСТИ И ФРОНТАЛЬНЫХ
ПОДУШЕК БЕЗОПАСНОСТИ

При включении зажигания контрольная лампа
подушек безопасности и преднатяжителей ремней
безопасности загорается на несколько секунд, а
затем гаснет.

ПРИМЕЧАНИЕ: Контрольная лампа подушки
безопасности может также загореться при
понижении напряжения аккумуляторной батареи.

С этого момента ЭБУ активизируется и реагирует
на замедление автомобиля по сигналу встроенного
электронного акселерометра отрицательных
ускорений.

1. При достаточно сильном фронтальном ударе

последний инициирует одновременное
воспламенение пиротехнических
газогенераторов преднатяжителей ремней
безопасности (после подтверждения удара
электронным датчиком безопасности):

преднатяжителя замка ремня безопасности
водителя и переднего пассажира,

преднатяжителей задних правого и левого
ремней безопасности.

2. При более сильном фронтальном ударе

акселерометр регистрирует удар и посредством
электронного датчика безопасности инициирует
воспламенение пиротехнических
газогенераторов:

преднатяжителя замка ремня безопасности
водителя и переднего пассажира,

преднатяжителей задних правого и левого
ремней безопасности.

преднатяжителя поясного ремня безопасности
водителя,

фронтальных подушек безопасности (секции
малого объема) водителя и пассажира.

3. При еще более сильном лобовом ударе ЭБУ

системы безопасности инициирует
воспламенение пиротехнических
газогенераторов секций большого объема
фронтальных подушек безопасности водителя и
переднего пассажира.

ПРИМЕЧАНИЕ: степень надувания подушки
безопасности водителя может корректироваться
ЭБУ в зависимости от:

положения сиденья водителя (см. раздел
"датчик под сиденьем"),

силы удара.

Пиротехнические преднатяжители ремней
безопасности передних и задних сидений могут
срабатывать при боковом ударе, ударе сзади или
переворачивании (в зависимости от силы).

ВНИМАНИЕ: при срабатывании пиротехнического
газогенератора раздается хлопок и выделяется
легкий дым.

ПРИМЕЧАНИЕ: питание к ЭБУ и воспламенителям
в нормальных условиях эксплуатации подается от
аккумуляторной батареи автомобиля.
ЭБУ имеет резервный источник питания на случай
отказа аккумуляторной батареи вследствие удара.

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

88-11

ПРИНЦИП ДЕЙСТВИЯ БОКОВЫХ ПОДУШЕК
БЕЗОПАСНОСТИ

При включении зажигания контрольная лампа
подушек безопасности и преднатяжителей
загорается на несколько секунд, а затем гаснет.

С этого момента активизируются ЭБУ подушек
безопасности и преднатяжителей ремней
безопасности, а также датчики удара боковых
подушек безопасности, расположенные в обеих
центральных стойках автомобиля.

При достаточно сильном боковом ударе
соответствующий датчик удара посылает сигнал на
ЭБУ. После подтверждения распознавания удара
электронным датчиком безопасности, встроенным
в ЭБУ, последний инициирует воспламенение:

пиротехнического газогенератора боковой
подушки безопасности переднего сиденья (со
стороны удара), а затем преднатяжителей
передних и задних ремней безопасности,

пиротехнического газогенератора надувной
шторки безопасности, защищающей голову
сидящих на переднем и заднем сиденье (со
стороны удара),

пиротехнического газогенератора (в зависимости
от комплектации) боковой подушки безопасности
заднего сиденья (со стороны удара).

Боковые подушки безопасности могут также
срабатывать при сильном фронтальном ударе и
при сильном ударе с противоположной стороны.

ВНИМАНИЕ: при срабатывании пиротехнического
газогенератора раздается хлопок и выделяется
легкий дым.

ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ

ЭБУ объединяет:

электронный датчик безопасности для
фронтальных подушек безопасности и
преднатяжителей ремней безопасности,

электронный датчик безопасности для боковых
подушек безопасности,

электронный акселерометр отрицательных
ускорений для фронтальных подушек
безопасности и преднатяжителей ремней
безопасности,

линии связи с боковыми электронными
датчиками, расположенными в центральных
стойках,

цепь воспламенения для пиротехнических
систем,

резервный источник питания цепей,

цепь диагностики и запоминания обнаруженных
неисправностей,

цепь управления контрольной лампой на щитке
приборов,

интерфейс связи K через диагностический
разъем,

линию распознавания удара (сигнал "удар").

ВАЖНОЕ ЗАМЕЧАНИЕ! Перед снятием ЭБУ
обязательно заблокируйте его с помощью одного
из диагностических приборов.
При этом все цепи воспламенения блокируются, а
на щитке приборов загорается контрольная лампа
подушек безопасности (новые ЭБУ поставляются
заблокированными).

ПРИМЕЧАНИЕ: В случае неправильного
реагирования системы на удар, ее можно
проверить на наличие неисправностей с помощью
диагностических приборов.

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

88-12

ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ

ПРОЦЕДУРА БЛОКИРОВКИ ЭБУ

Перед снятием ЭБУ или перед проведением
любых работ с системой подушек безопасности и
преднатяжителей ремней безопасности
обязательно заблокируйте ЭБУ:

с помощью приборов NXR, OPTIMA 5800 и
CLIP

1. Выберите меню "Диагностика автомобиля

Renault".

2. Выберите и подтвердите тип автомобиля.
3. Выберите систему для диагностики "Подушки

безопасности" и подтвердите выбор.

4. Выберите меню "Команды".
5. Выберите и подтвердите функцию

"Конфигурация ЭБУ" или "Параметры" (в
зависимости от прибора) и подтвердите строку
"Блокировка ЭБУ".

6. Выберите меню "Состояние" и проверьте,

заблокирован ли ЭБУ. Состояние "ЭБУ
заблокирован
" должно быть подтверждено, и на
щитке приборов должна загореться сигнальная
лампа подушек безопасности (новые
электронные блоки поставляются в
заблокированном состоянии). Диагностика при
заблокированном электронном блоке возможна.

ПРИМЕЧАНИЕ: разблокирование ЭБУ
осуществляется таким же образом, при этом
необходимо подтвердить строку
"Разблокирование ЭБУ".
Подтверждение состояния "ЭБУ разблокирован
не требуется, а контрольная лампа подушек
безопасности на щитке приборов должна погаснуть.

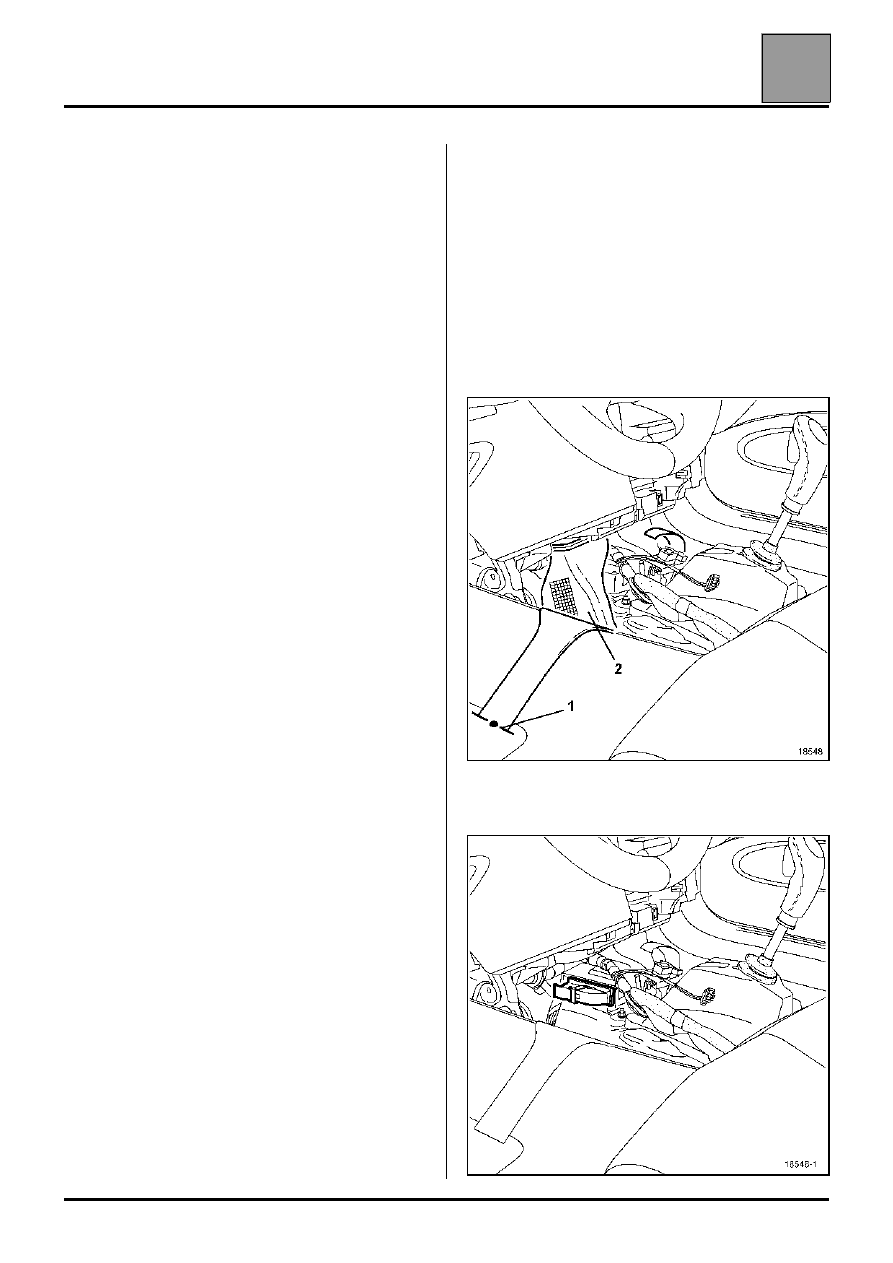

СНЯТИЕ

ЭБУ расположен в туннеле в центральной консоли.

НАПОМИНАНИЕ! Перед снятием ЭБУ обязательно
заблокируйте его с помощью одного из
диагностических приборов.

Снимите центральную консоль.
Разрежьте коврик в указанном месте (1) и
заверните край.
Снимите левый и правый воздуховоды (2), отжав
пружинные защелки.

Разъедините разъем ЭБУ и выверните болты его
крепления.

18548

18548-1
