83-36

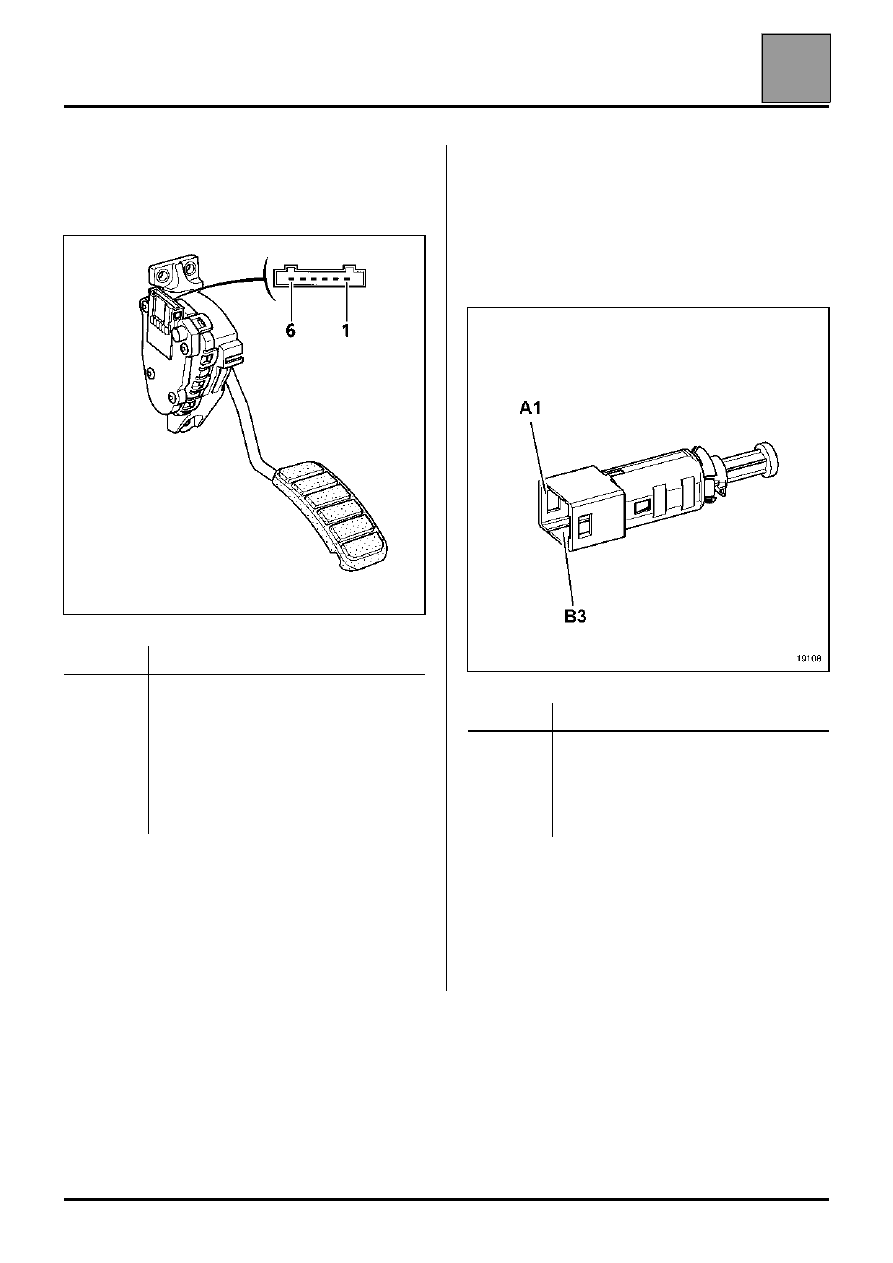

Педаль акселератора

Педаль акселератора имеет предохранительный
упор.

Сопротивление дорожки 1 = 1200 ± 480 Ом.
Сопротивление дорожки 2 = 1700 ± 680 Ом.

ВАЖНОЕ ЗАМЕЧАНИЕ! Для нормального
функционирования автомобиль должен быть
обязательно оснащен педалью акселератора с
упором на середине хода.

Концевой выключатель педали тормоза
(сдвоенный)

Круиз- контрольиспользует размыкающий контакт
(общий с фонарями стоп- сигнала), замыкающий
контакт используется ЭБУ АБС.

Оба сигнала сравниваются ЭБУ впрыска.

При установке концевого выключателя на
педальный узел потяните за шток для того, чтобы
выбрать регулировочный зазор.

17785R

Контакт

Назначение

1

2

3

4

5

6

"Масса" потенциометра (2)

"Масса" потенциометра (1)

Сигнал потенциометра (1) педали

Питание потенциометра (1)

Питание потенциометра (2)

Сигнал потенциометра (2) педали

Контакт

Назначение

A1

A3

B1

B3

Замкнутый контакт

Размыкающий контакт

Размыкающий контакт

Замыкающий контакт

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Круиз- контроль/ограничитель скорости движения

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Круиз- контроль/ограничитель скорости движения

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Круиз- контроль/ограничитель скорости движения

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Круиз- контроль/ограничитель скорости движения

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Круиз- контроль/ограничитель скорости движения

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Круиз- контроль/ограничитель скорости движения

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Круиз- контроль/ограничитель скорости движения

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Круиз- контроль/ограничитель скорости движения

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Круиз- контроль/ограничитель скорости движения

83

83-37

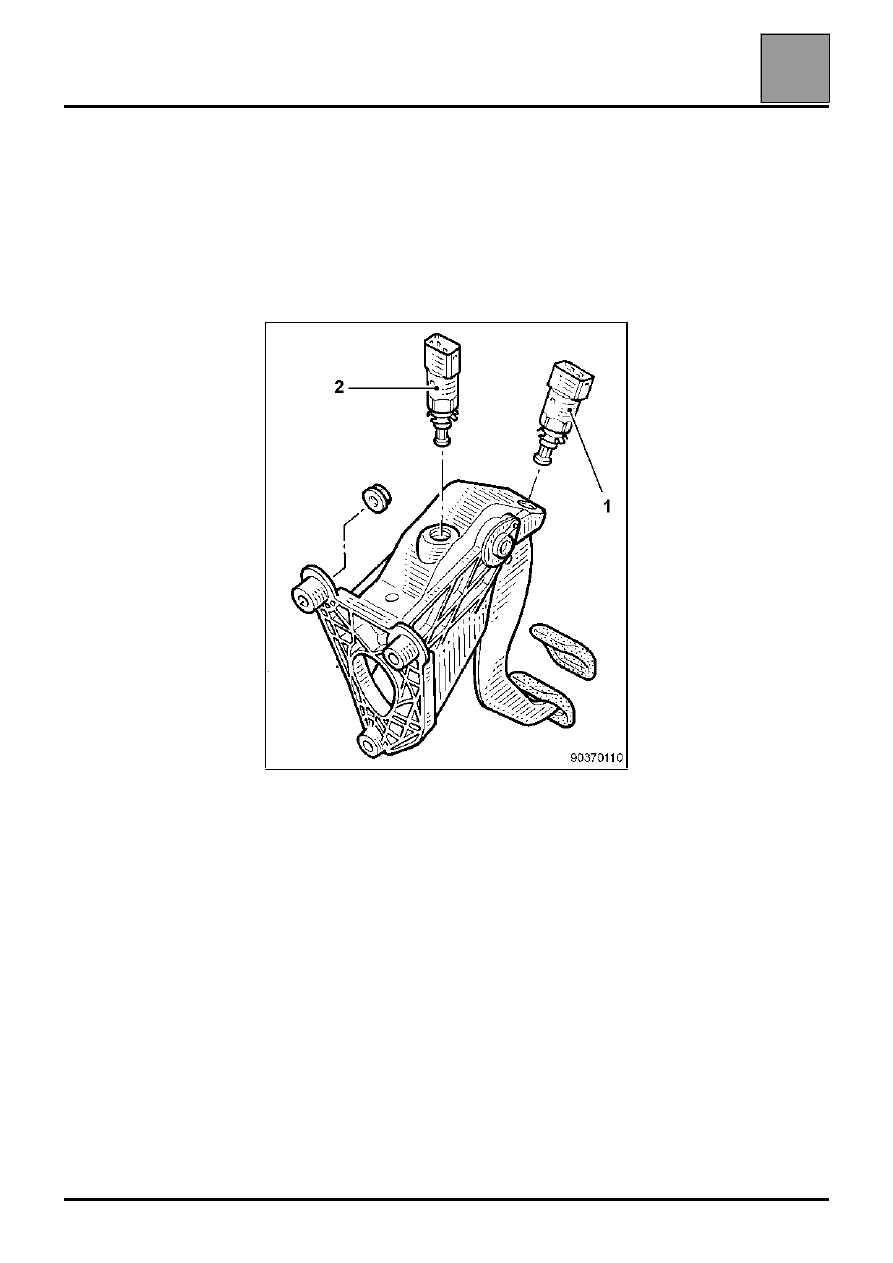

Концевой выключатель педали сцепления

Педаль сцепления имеет два концевых
выключателя:

●

специальный выключатель начала хода (1) для
круиз- контроля (разъем серого цвета),

●

выключатель конца хода (2) для функции запуска
двигателя (разъем голубого цвета).

При установке концевого выключателя на
педальный узел потяните за шток для того, чтобы
выбрать регулированный зазор.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Круиз- контроль/ограничитель скорости движения

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Круиз- контроль/ограничитель скорости движения

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Круиз- контроль/ограничитель скорости движения

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Круиз- контроль/ограничитель скорости движения

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Круиз- контроль/ограничитель скорости движения

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Круиз- контроль/ограничитель скорости движения

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Круиз- контроль/ограничитель скорости движения

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Круиз- контроль/ограничитель скорости движения

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Круиз- контроль/ограничитель скорости движения

83

83-38

ЗАМЕНА ЭБУ ВПРЫСКА

При замене ЭБУ впрыска следует ввести в него
информацию о наличии функций поддержания и
ограничения заданной скорости движения.

Для этого достаточно активизировать функции
посредством переключателя на приборной панели
и подтвердить их с помощью диагностических
приборов:

Настройка конфигурации с помощью
диагностических приборов:

●

без системы регулирования расстояния до
впереди идущего автомобиля;

●

с системой регулирования расстояния до
впереди идущего автомобиля (отсутствует)

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Система навигации "Carminat"

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Система навигации "Carminat"

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Система навигации "Carminat"

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Система навигации "Carminat"

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Система навигации "Carminat"

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Система навигации "Carminat"

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Система навигации "Carminat"

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Система навигации "Carminat"

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Система навигации "Carminat"

83

83-39

Система навигации "Carminat"

ОБЩИЕ СВЕДЕНИЯ

Система навигации "CARMINAT" информирует
водителя о ситуации на дороге с помощью дисплея
и речевого синтезатора.

Данная система позволяет:

●

прибыть к определенному месту
– улица, проспект, бульвар и т. д.
– отель
– предприятиям коммунального хозяйства
– сервисные станции, автостоянки.
– и т. п.

●

выбрать критерий определения пути
– оптимизация по времени движения
– оптимизация по расстоянию
– преимущественно по основным магистралям
– избегая основных магистралей

Символ выбранного критерия появляется в строке
состояния в нижней части экрана.

●

запомнить адреса (записная книжка).

●

отображать дорожную карту
– текущего местоположения
– места назначения

●

выводить на дисплей время движения

●

получать сообщения от системы
информирования о дорожной обстановке

ПРИМЕЧАНИЕ: описание работы системы и
различных меню см. в Руководстве по
эксплуатации.

МУЛЬТИПЛЕКСНАЯ СВЯЗЬ

Автомобиль оснащен мультиплексной сетью для
обмена информацией между основными ЭБУ.
Система "Carminat" использует сигнал "скорость
автомобиля", поступающий от ЭБУ АБС, для
измерения пройденного расстояния и сигнал
"включение заднего хода". (см. раздел 88:
Мультиплексирование).

Специальная мультиплексная сеть системы
Carminat связывает ЭБУ навигационной системы,
центральный коммуникационный блок и дисплей.

Система включает в себя:

●

центральный коммуникационный блок,
оснащенный панелью управления,

●

компьютер, включающий датчики ускорения
(гироскопы) и считывающее устройство,

●

антенну спутниковой системы навигации для
определения местоположения автомобиля,

●

монитор для отображения текстовой и
картографической информации,

●

громкоговоритель для передачи голосовых
сообщений,

●

компакт-диск с картами дорог страны поставки
автомобиля.

ПРИМЕЧАНИЕ:

●

Если перевозка автомобиля осуществлялась по
железной дороге или на пароме, то системе
навигации может потребоваться несколько минут
для точного определения местоположения (см.
раздел "Определение местоположения")

●

Если аккумуляторная батарея отсоединена, то
системе может потребоваться до 15 минут для
точного определения местоположения. В этом
случае автомобиль должен находиться под
открытым небом (система включена) для приема
сигналов спутника антенной спутниковой
системы навигации.

●

Система может также функционировать без
текущих данных спутниковой системы навигации.
В этом случае определение местоположения
может оказаться неточным.

●

После определения точного местоположения
спутниковой системой навигации цвет символа
спутника на экране изменяется с красного на
зеленый.

●

На автомагистралях значения расстояния,
выдаваемые системой для расстояния до полосы
торможения при съезде с автомагистрали,
отличаются от значений, указанных на дорожных
щитах: дорожные щиты указывают расстояние до
начала полосы торможения, в то время как
значения системы "CARMINAT" относятся к концу
полосы торможения.
