Renault Laguna II. Руководство - часть 202

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Система навигации "Carminat"

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Система навигации "Carminat"

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Система навигации "Carminat"

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Система навигации "Carminat"

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Система навигации "Carminat"

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Система навигации "Carminat"

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Система навигации "Carminat"

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Система навигации "Carminat"

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Система навигации "Carminat"

83

83-40

ПРИНЦИПИАЛЬНАЯ СХЕМА

1

Центральный коммуникационный блок с панелью управления

2

Панель управления

3

Компьютер системы "Carminat" (с считывающим устройством)

4

Монитор

5

Сигнал ремней безопасности (для индикации)

6

Сигнал наружной температуры (для индикации)

7

Автомагнитола

8

Громкоговоритель речевого синтезатора.

9

Пульт дистанционного управления автомагнитолой на рулевом колесе

10 Радиоантенна
11 Связь с автомагнитолой (приглушение)
12 Мультиплексная связь автомобиля
13 Антенна спутниковой системы навигации

83

83

83

83

83

83

83

83

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

83-41

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Система навигации "Carminat": центральный коммуникационный блок

ЦЕНТРАЛЬНЫЙ КОММУНИКАЦИОННЫЙ БЛОК

Для нормального функционирования помимо
компьютера в состав системы Carminat должен
входить центральный коммуникационный блок. Он
расположен над автомагнитолой и имеет панель
управления.

Центральный коммуникационный блок позволяет:

●

осуществлять автоматическую установку
времени;

●

осуществлять связь между мультиплексной
сетью автомобиля и специальной
мультиплексной сетью системы "Carminat";

●

использовать информацию, полученную по
мультиплексной сети (скорость движения
автомобиля, сигнал включения заднего хода,
наружная температура и т. д.);

●

управлять автомагнитолой с рулевого колеса;

●

управлять условиями выключения,
конфигурациями автомобиля и системы;

●

управлять отображением информации на
мониторе;

●

принимать сообщения от системы
информирования о дорожной обстановке;

●

управлять сообщениями речевого синтезатора.

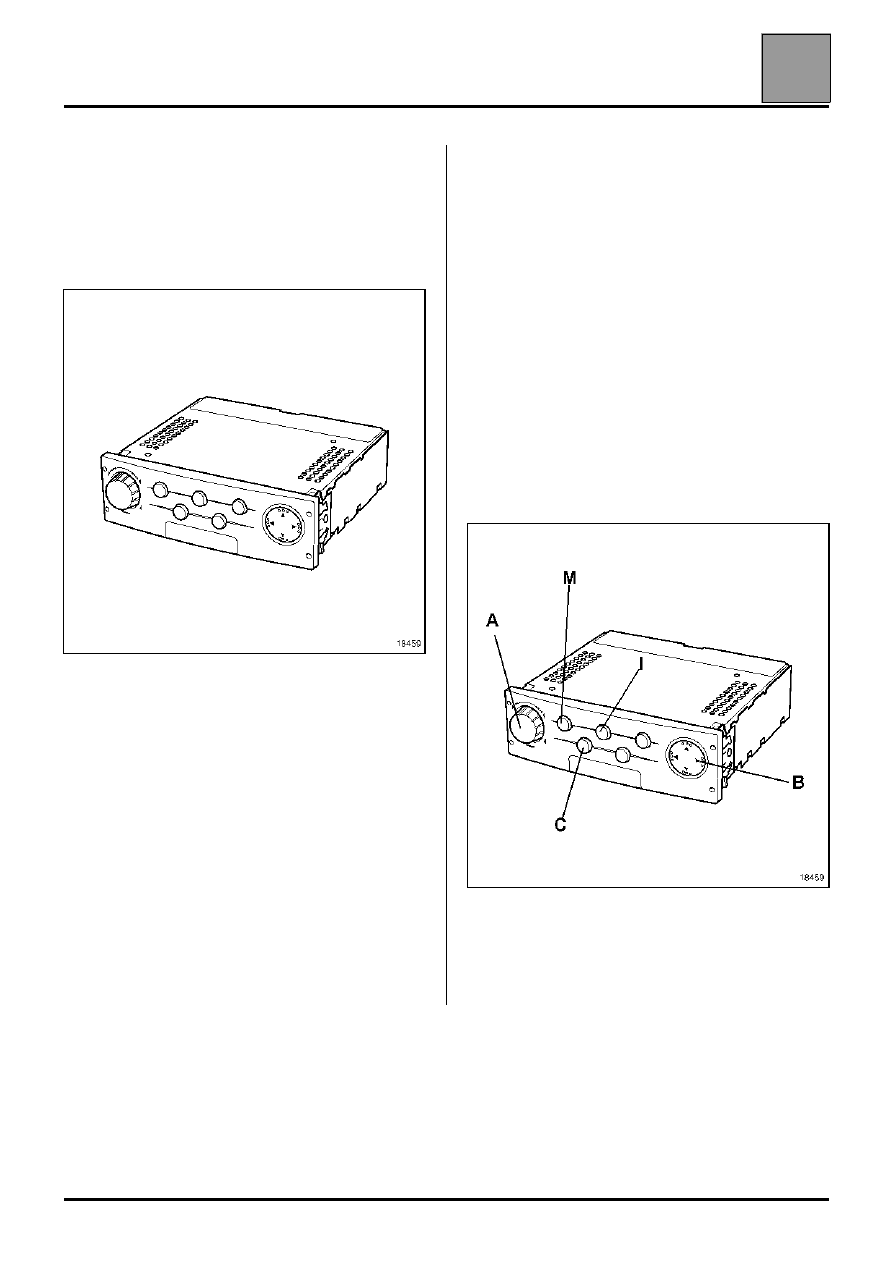

ПАНЕЛЬ УПРАВЛЕНИЯ

Панель управления встроена в центральный
коммуникационный блок. Она включает:

●

поворотный переключатель (A) для:
– переключения между различными меню,
– подтверждения,

●

манипулятор (B) для:
– перемещения по электронной карте в ручном

режиме,

– выбора в различных меню,

●

кнопку меню (M) для:
– возвращения в предыдущее меню,

●

кнопку (I) для:
– повтора сообщения,

●

кнопку (C) для:
– прерывания сообщений речевого синтезатора,

●

кнопки (+) и (-) для увеличения или уменьшения
громкости сообщений.

18459

18459

83

83

83

83

83

83

83

83

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

83-42

Система навигации "Carminat": центральный коммуникационный блок

СНЯТИЕ/УСТАНОВКА

Снятие коммуникационного блока производится с
помощью приспособлений для снятия
автомагнитолы Ms. 1373.

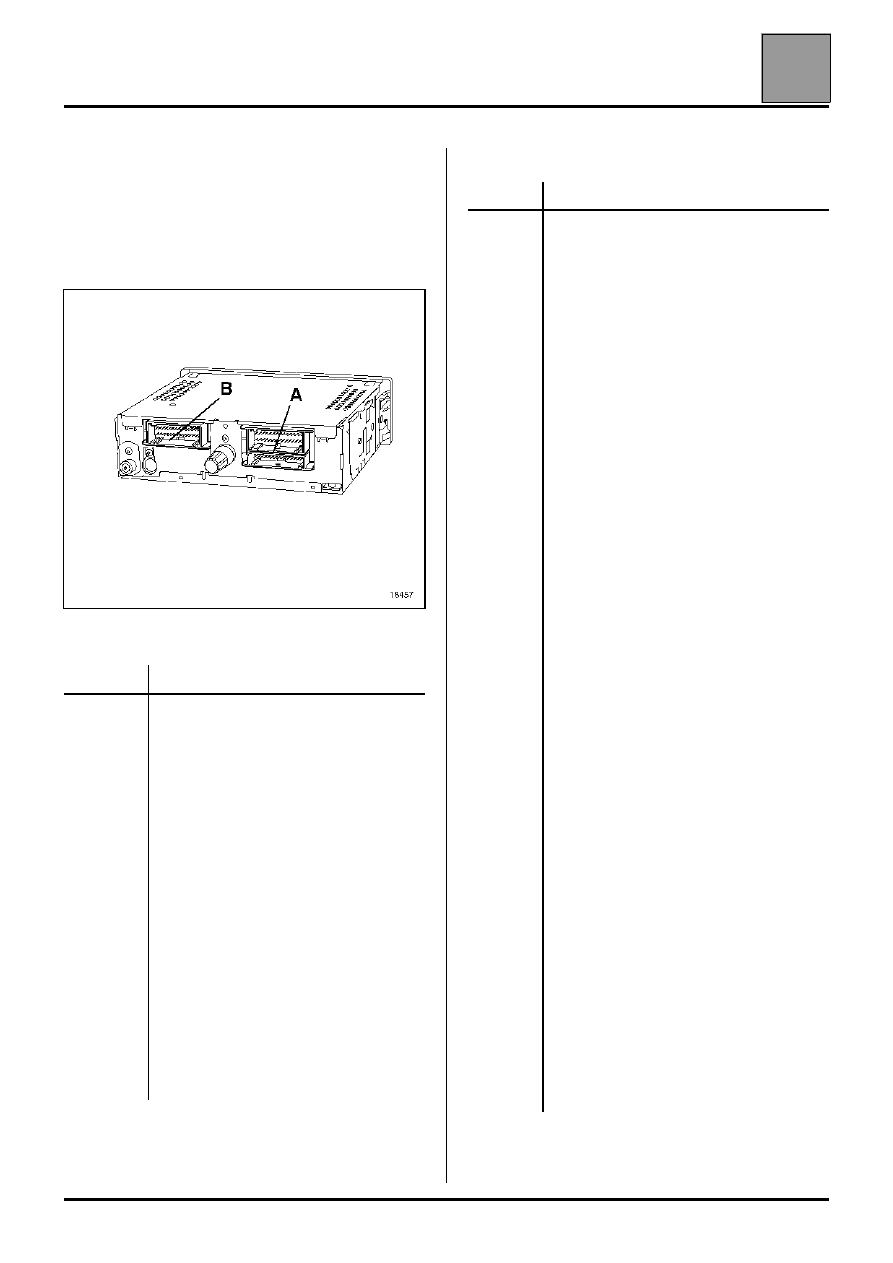

НАЗНАЧЕНИЕ РАЗЪЕМОВ

15-контактный разъем (A) (красного цвета):

30-контактный разъем (B) (серого цвета):

ВАЖНОЕ ЗАМЕЧАНИЕ: после каждого снятия или
замены центрального коммуникационного блока
следует произвести инициализацию системы.

18457

Контакт

Назначение

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

Не используется

Не используется

Не используется

Не используется

Не используется

Не используется

Не используется

Не используется

ПДУ автомагнитолы (контакт B1)

ПДУ автомагнитолы (контакт A3)

ПДУ автомагнитолы (контакт B2)

ПДУ автомагнитолы (контакт B3)

ПДУ автомагнитолы (контакт A2)

ПДУ автомагнитолы (контакт A1)

Не используется

Контакт

Назначение

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

Не используется

Усилитель антенны

Мультиплексная связь
(мультимедийная)

Мультиплексная связь
(мультимедийная)

Не используется

Не используется

Выход сигнала включения/выключения

Вход громкоговорителя (Carminat)

Вход громкоговорителя (Carminat)

Не используется

Не используется

Не используется

Не используется

Не используется

Не используется

Сигнал датчика наружной температуры

"Масса" датчика наружной
температуры

Не используется

Сигнал скорости автомобиля

Сигнал включения заднего хода

Выход датчика наружной температуры

Не используется

Не используется

Контрольная лампа незастегнутых
ремней безопасности

"+" освещения

Связь с автомагнитолой (контакт 6)

Включение/выключение
автомагнитолы (контакт 5)

Связь с автомагнитолой (контакт 3)

Связь с автомагнитолой (контакт 1)

Связь с автомагнитолой (контакт 2)

83

83

83

83

83

83

83

83

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

83-43

Система навигации "Carminat": центральный коммуникационный блок

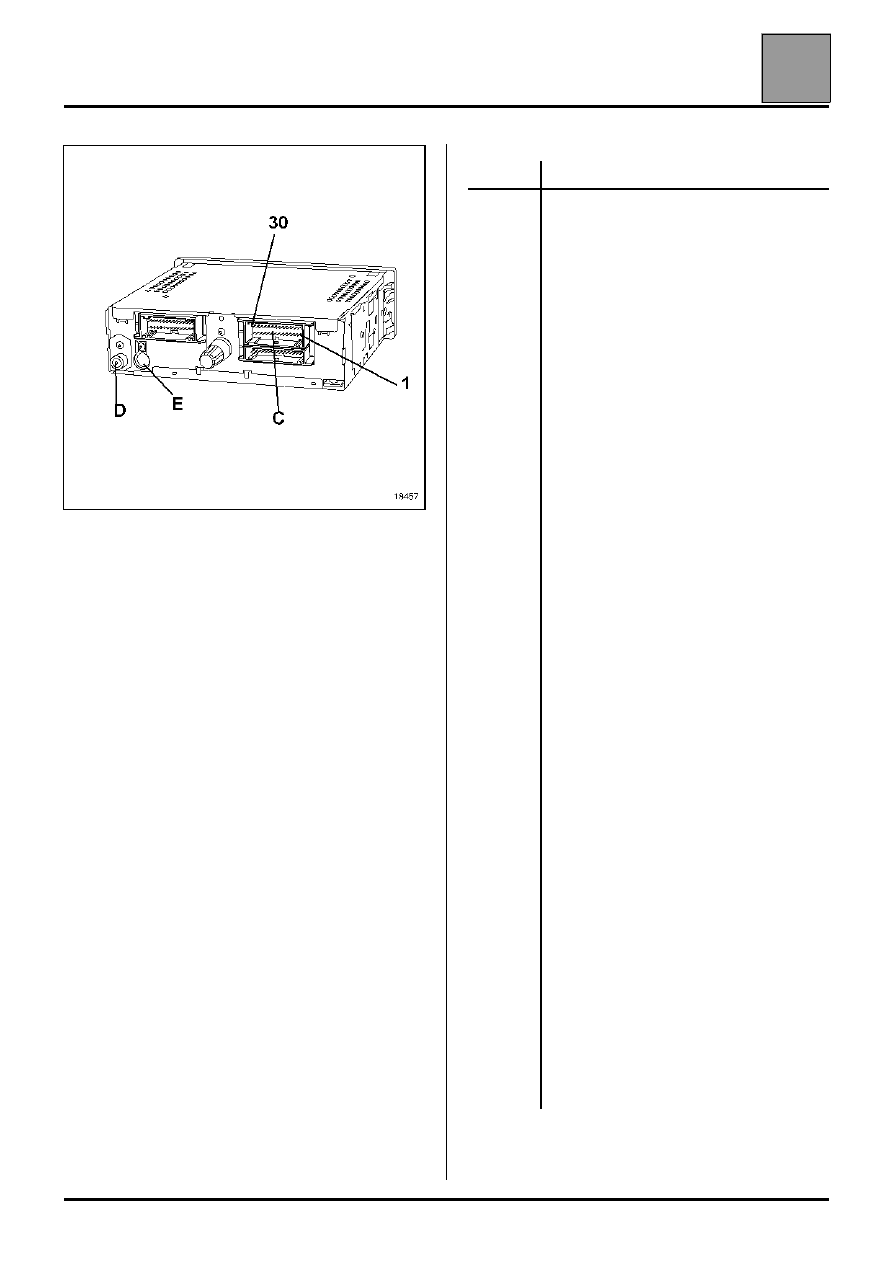

(D) и (E): вход и выход радиоантенны для системы
информирования о дорожной обстановке.

30-контактный разъем (C) (зеленого цвета):

ВАЖНОЕ ЗАМЕЧАНИЕ: после каждого снятия или
замены центрального коммуникационного блока
следует произвести инициализацию системы.

18457

Контакт

Назначение

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

Не используется

Не используется

Не используется

Не используется

Не используется

Мультиплексная связь (автомобиль)

Мультиплексная связь (автомобиль)

Включение приглушения
автомагнитолы

"+" потребителей электроэнергии

"+" до замка зажигания

Включение приглушения речевого
синтезатора (автомагнитолы)

"Масса"

"+" после замка зажигания

Вход громкоговорителя (блок
речевого синтезатора)

Вход громкоговорителя (блок
речевого синтезатора)

Не используется

Не используется

Не используется

Не используется

Не используется

Не используется

Выход громкоговорителя (речевой
синтезатор)

Выход громкоговорителя (речевой
синтезатор)

Не используется

Не используется

Не используется

Не используется

Не используется

Не используется

Не используется
