КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Дисплей

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Дисплей

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Дисплей

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Дисплей

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Дисплей

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Дисплей

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Дисплей

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Дисплей

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Дисплей

83

83-20

Дисплей

ОБЩИЕ СВЕДЕНИЯ

В зависимости от комплектации автомобиля
устанавливаются дисплеи двух типов:

●

дисплей для моделей в базовой комплектации со
следующими функциями:
– контрольная лампа закрывания

открывающихся элементов

– индикация давления воздуха в шинах
– экран автомагнитолы
– контрольная лампа непристегнутого ремня

безопасности

●

дисплей для моделей в полной комплектации при
наличии системы навигации Carminat со
следующими функциями:
– навигация
– контроль давления воздуха в шинах

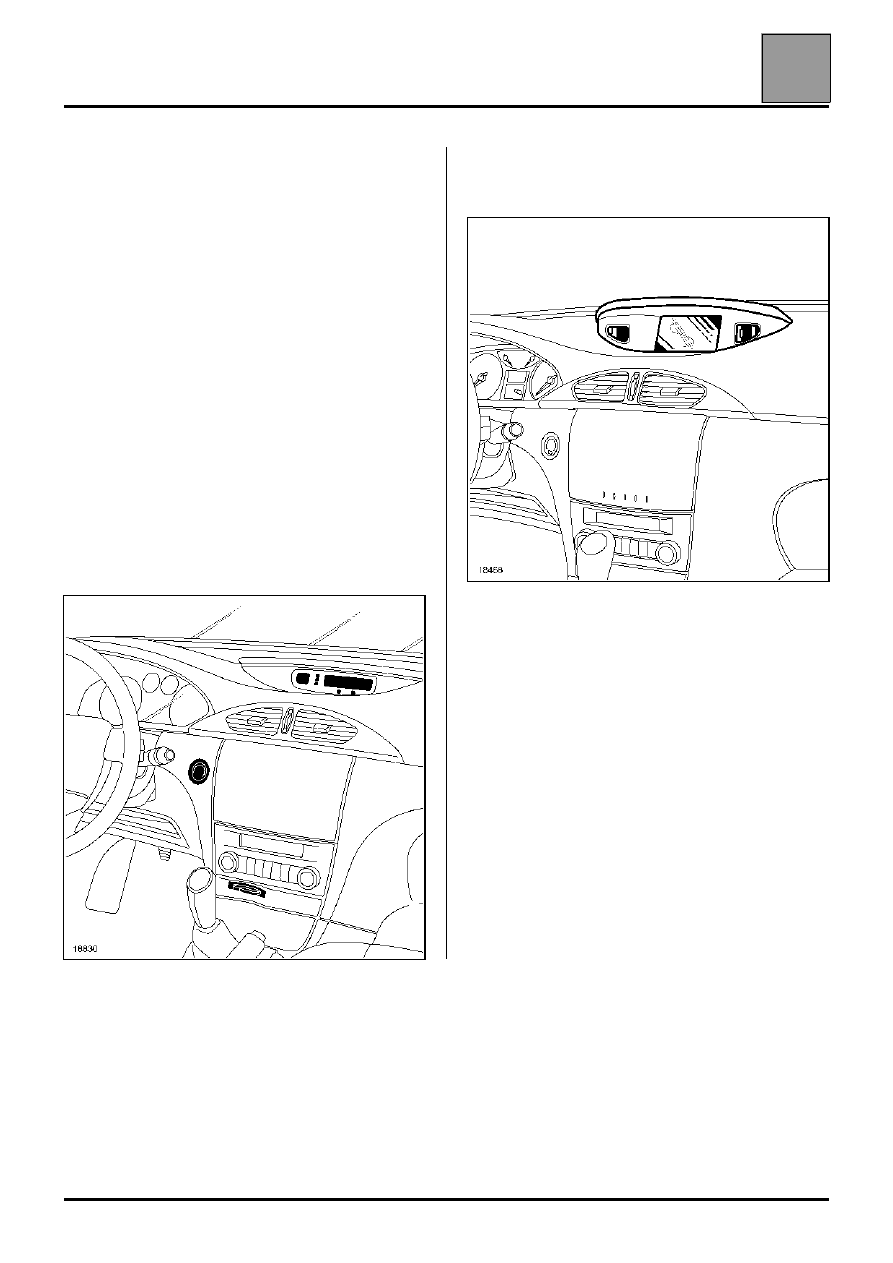

СНЯТИЕ

●

дисплей для моделей в базовой комплектации:
держатель установлен на приборной панели. Оба
дисплея устанавливаются на этот держатель.

●

дисплей для моделей в полной комплектации:
держатель закреплен двумя винтами (см. раздел
"Система навигации "Carminat")

ОСОБЕННОСТИ

При наружной температуре от -3 °C до +3 °C
символ "°C" может мигать.

18830

18468

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Дисплей

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Дисплей

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Дисплей

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Дисплей

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Дисплей

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Дисплей

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Дисплей

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Дисплей

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Дисплей

83

83-21

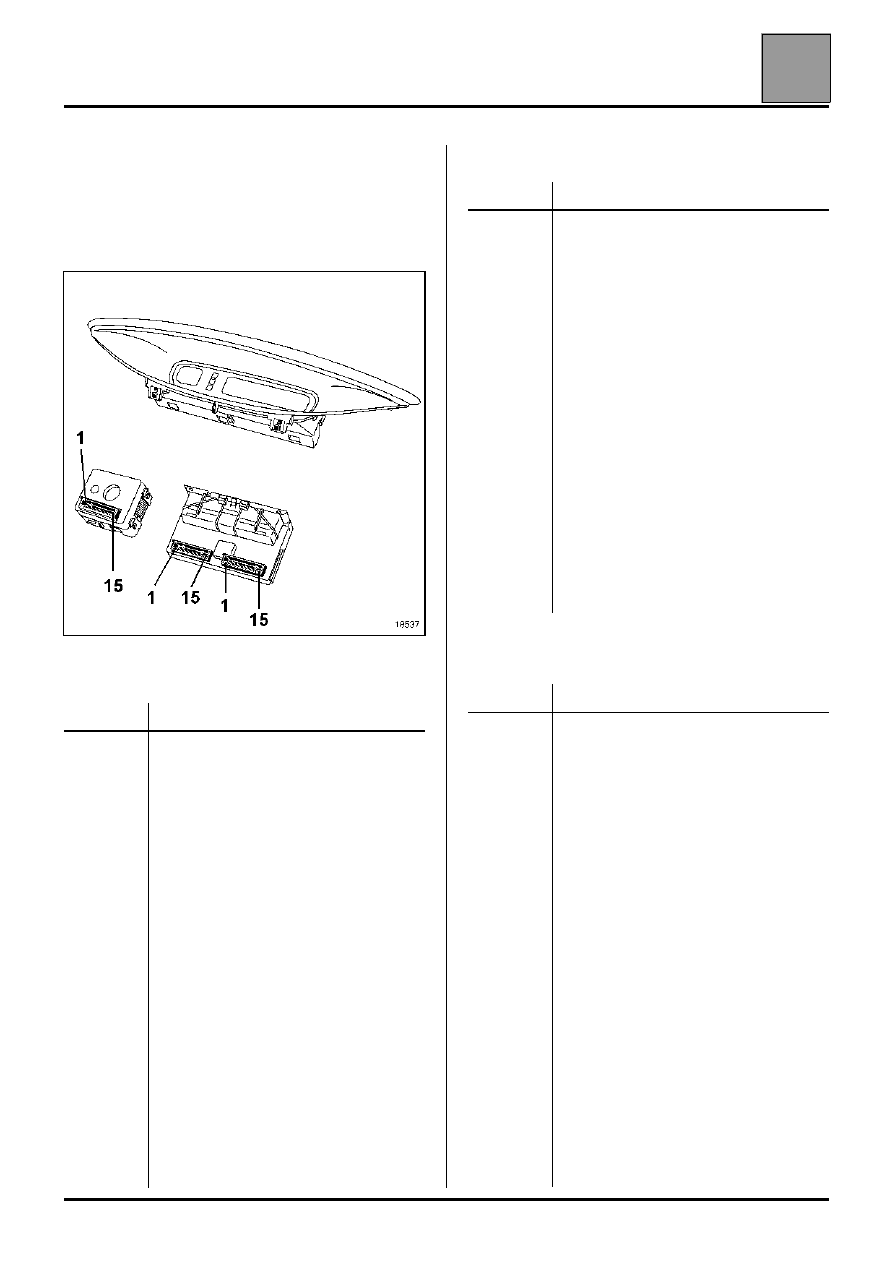

НАЗНАЧЕНИЕ КОНТАКТОВ

Назначение контактов относится только к дисплею
для моделей в базовой комплектации. Описание
дисплея для моделей в полной комплектации
см. в разделе 88: Система навигации "Carminat".

15-контакный разъем зеленого цвета

15-контакный разъем красного цвета

15-контактный разъем серого цвета

18537

Контакт

Назначение

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

Мультиплексная связь

Не используется

Мультиплексная связь

Не используется

"Масса"

"+" после замка зажигания

Выключатель контрольной лампы
непристегнутого ремня
безопасности

Сигнал давления воздуха в шинах
(от разъема серого цвета)

Не используется

Не используется

Не используется

Не используется

Не используется

Не используется

Не используется

Контакт

Назначение

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

Не используется

Не используется

Не используется

Не используется

Не используется

Не используется

Не используется

Не используется

Связь с автомагнитолой (контакт B1)

Связь с автомагнитолой (контакт A3)

Связь с автомагнитолой (контакт B2)

Связь с автомагнитолой (контакт B3)

Связь с автомагнитолой (контакт A2)

Связь с автомагнитолой (контакт A1)

Не используется

Контакт

Назначение

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

Наружная температура

Наружная температура

Сигнал давления воздуха в шинах
(на разъем зеленого цвета)

Не используется

"Масса"

Освещение

Электропитание ламп подсветки
(регулятор)

"+" потребителей электроэнергии

"+" аккумуляторной батареи

Выход датчика наружной
температуры

"Масса" (автомагнитола, контакт 6)

Сигнал включения автомагнитолы
(автомагнитола, контакт 5)

Связь с автомагнитолой (контакт 1)

Связь с автомагнитолой (контакт 2)

Связь с автомагнитолой (контакт 3)

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Датчик уровня топлива

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Датчик уровня топлива

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Датчик уровня топлива

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Датчик уровня топлива

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Датчик уровня топлива

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Датчик уровня топлива

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Датчик уровня топлива

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Датчик уровня топлива

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Датчик уровня топлива

83

83-22

Датчик уровня топлива

ПОДКЛЮЧЕНИЕ

ПРИМЕЧАНИЕ: снятие/установка, см. раздел 19.

Проверка

Убедитесь в изменении сопротивления датчика при
перемещении поплавка.

ПРИМЕЧАНИЕ: все приведенные значения
являются справочными.

DI8307

Контакт

Назначение

A1

A2

B1

B2

C1

C2

Сигнал от датчика уровня топлива

Не используется

"-" датчика уровня топлива

Не используется

"+" топливного насоса

"-" топливного насоса

Уровень топлива

Сопротивление

(+/- 10 Ом

Ω)

Количество

топлива

(+/- 5 литров)

Полный бак

20 Ом

70

Бак заполнен на
3/4

87,5 Ом

54

Бак заполнен
наполовину

155 Ом

38

Бак заполнен на
1/4

222,5 Ом

23

Пустой бак

290 Ом

7

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Датчик уровня масла

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Датчик уровня масла

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Датчик уровня масла

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Датчик уровня масла

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Датчик уровня масла

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Датчик уровня масла

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Датчик уровня масла

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Датчик уровня масла

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Датчик уровня масла

83

83-23

Датчик уровня масла

ФУНКЦИОНИРОВАНИЕ

Датчик представляет собой проволоку с высоким
удельным сопротивлением. Ее термическая
проводимость зависит от того, погружена ли она в
жидкость или находится на воздухе.

Через определенный промежуток времени
выдается сигнал разности напряжений на выводах
датчика в зависимости от глубины погружения
проволоки. Этот сигнал обрабатывается
электронным блоком щитка приборов, который
генерирует сигнал индикации уровня масла, и при
необходимости инициирует включение сигнальной
лампы "Минимальный уровень масла" на
центральном дисплее.

При включении зажигания на центральном дисплее
в течение приблизительно 30 секунд
отображается сообщение "oil ok", а затем дисплей
переключается на отображение счетчиков пробега.

ПРИМЕЧАНИЕ: при обнаружении короткого
замыкания или обрыва в цепи в процессе
измерения уровня масла дисплей сразу
переключается на отображение счетчика пробега.

При напряжении аккумуляторной батареи ниже
8 В, значение уровня масла не отображается.

ПРОВЕРКА

Сопротивление датчика должно составлять от 6 до
20 Ом.

Если сопротивление ниже 3 Ом, это указывает на
короткое замыкание в цепи датчика.

Если сопротивление выше приблизительно 20 Ом,
это указывает на обрыв в цепи датчика.

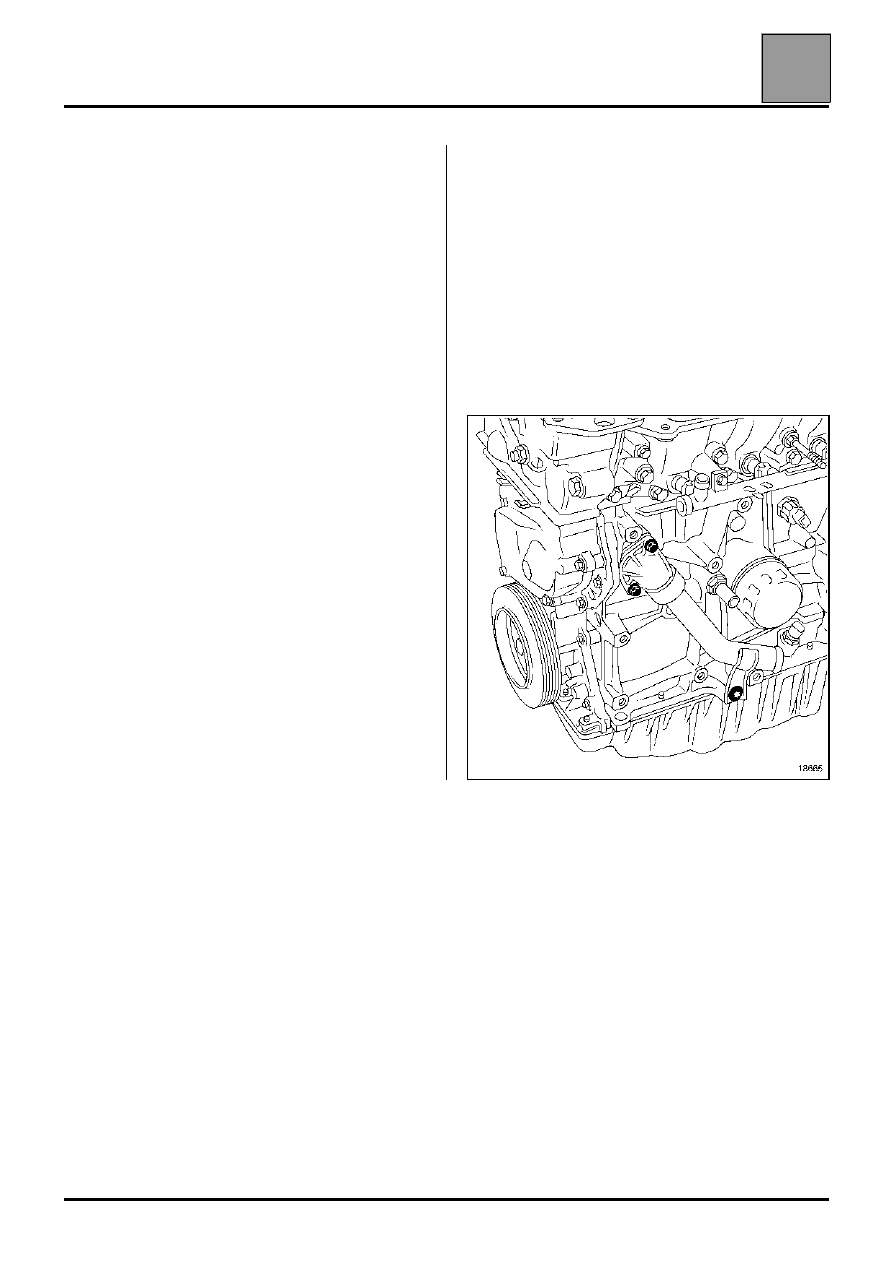

РАСПОЛОЖЕНИЕ

Пример: двигатель F

18665
