КОНДИЦИОНЕР

Трехфункциональное реле давления

62

62-28

Трехфункциональное реле давления

ТРЕХФУНКЦИОНАЛЬНОЕ РЕЛЕ ДАВЛЕНИЯ

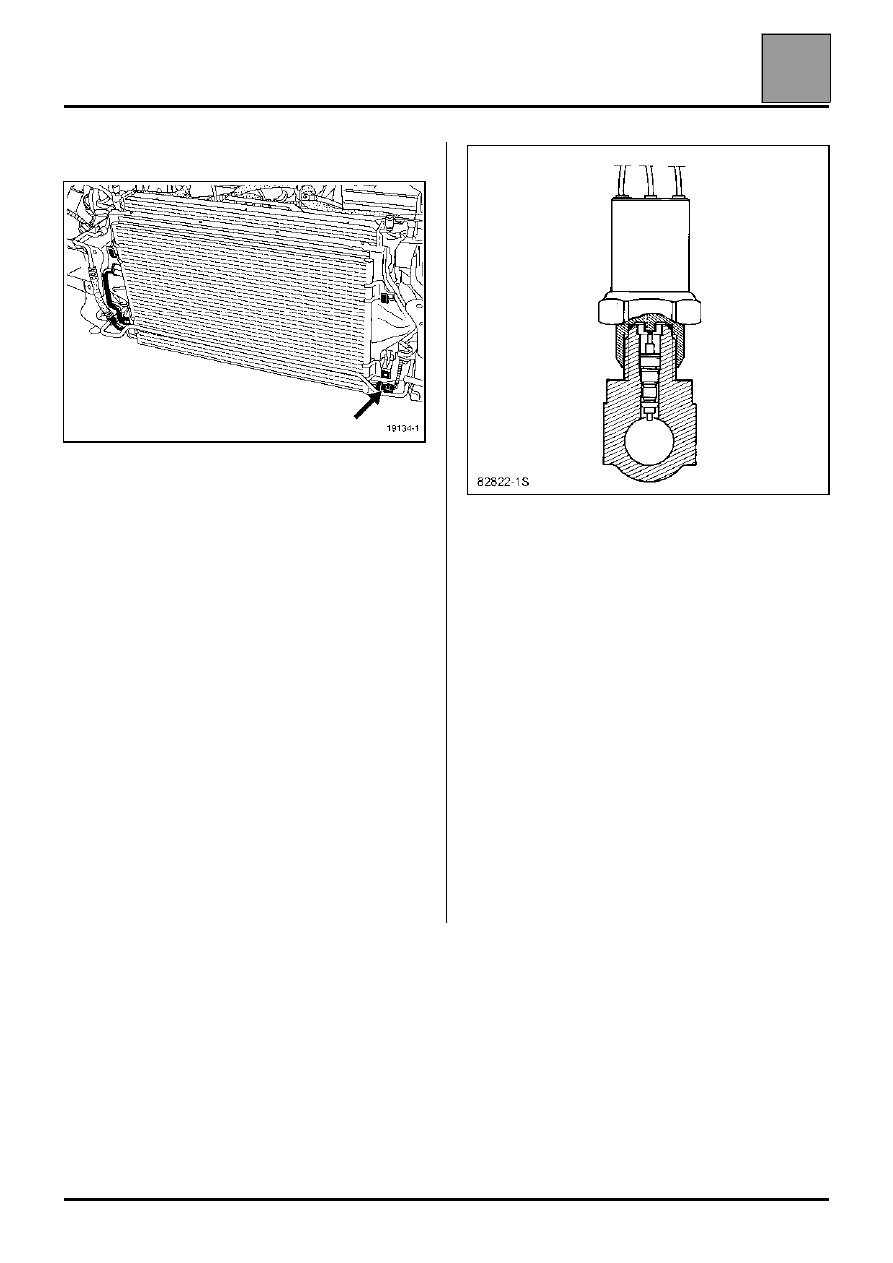

Трехфункциональное реле давления установлено
на выходе из конденсора, и обеспечивает защиту
холодильного контура.

– Реле размыкает цепь питания компрессора при

снижении давления до: 2 бар

– Реле размыкает цепь питания компрессора при

повышении давления до: 27 бар

Реле передает ЭБУ системы впрыска значение
давления в холодильном контуре.

ЭБУ системы впрыска управляет
элктровентиляторами системы охлаждения
двигателя в зависимости от величины высокого
давления в холодильном контуре и от скорости
движения автомобиля.

Реле давления можно снять без слива хладагента
из холодильного контура.

При снятии реле давления автоматически
срабатывает запорный клапан, изолируя контур от
внешней среды.

19134-1

КОНДИЦИОНЕР

Силовой модуль

62

62-29

Силовой модуль

СИЛОВОЙ МОДУЛЬ/БЛОК РЕЛЕ

Силовой модуль управляет скоростью вращения
электровентилятора в соответствии с
потребностями регулирования.

Доступ к нему обеспечивается снизу приборной
панели.

СНЯТИЕ

Снимите:

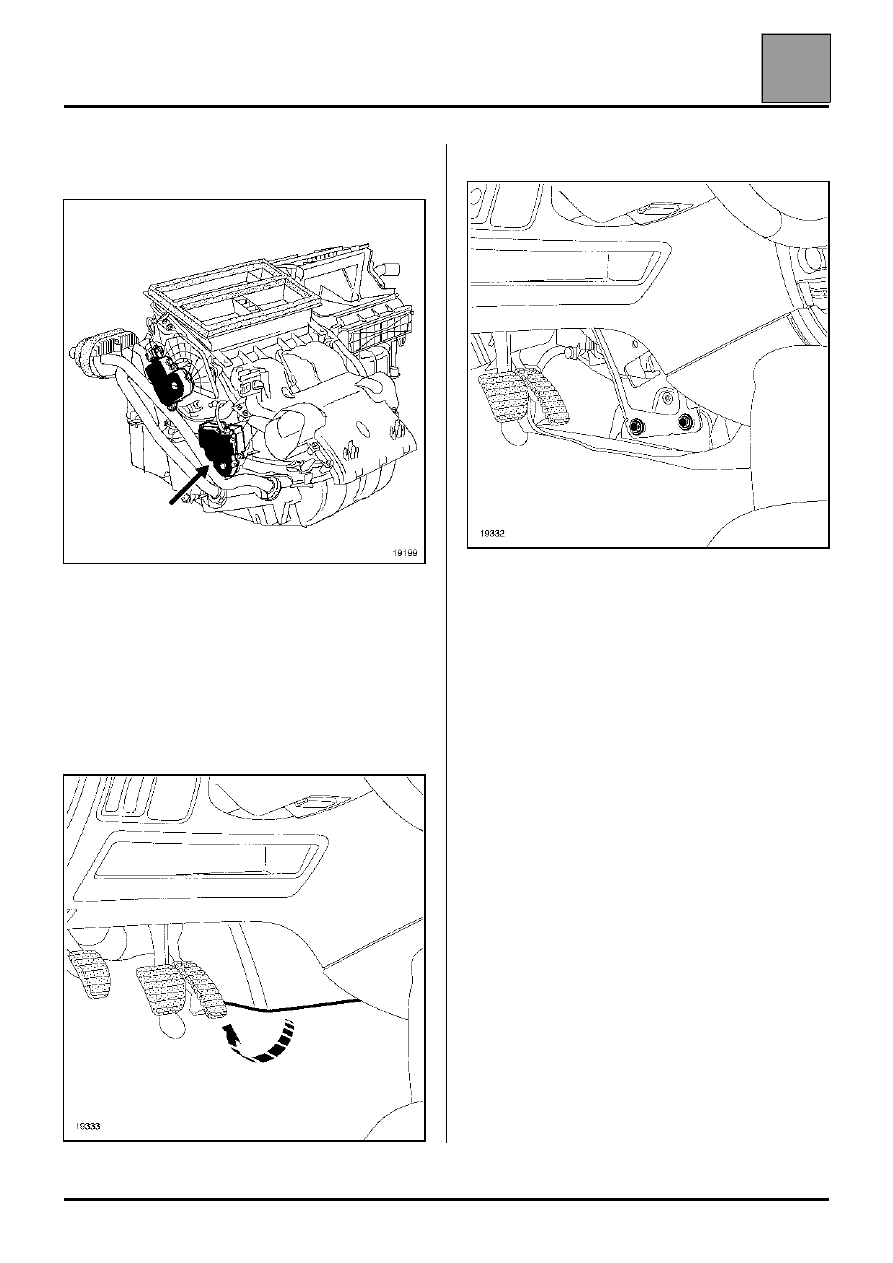

– защитную крышку под приборной панелью,
– два болта крепления силового модуля,
– силовой модуль.

Разъедините разъем.

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

19336

КОНДИЦИОНЕР

Электродвигатель рециркуляции

62

62-30

Электродвигатель рециркуляции

Электродвигатель рециркуляции предназначен для
изменения положения заслонки подачи наружного
воздуха в соответствии с потребностями
регулирования.

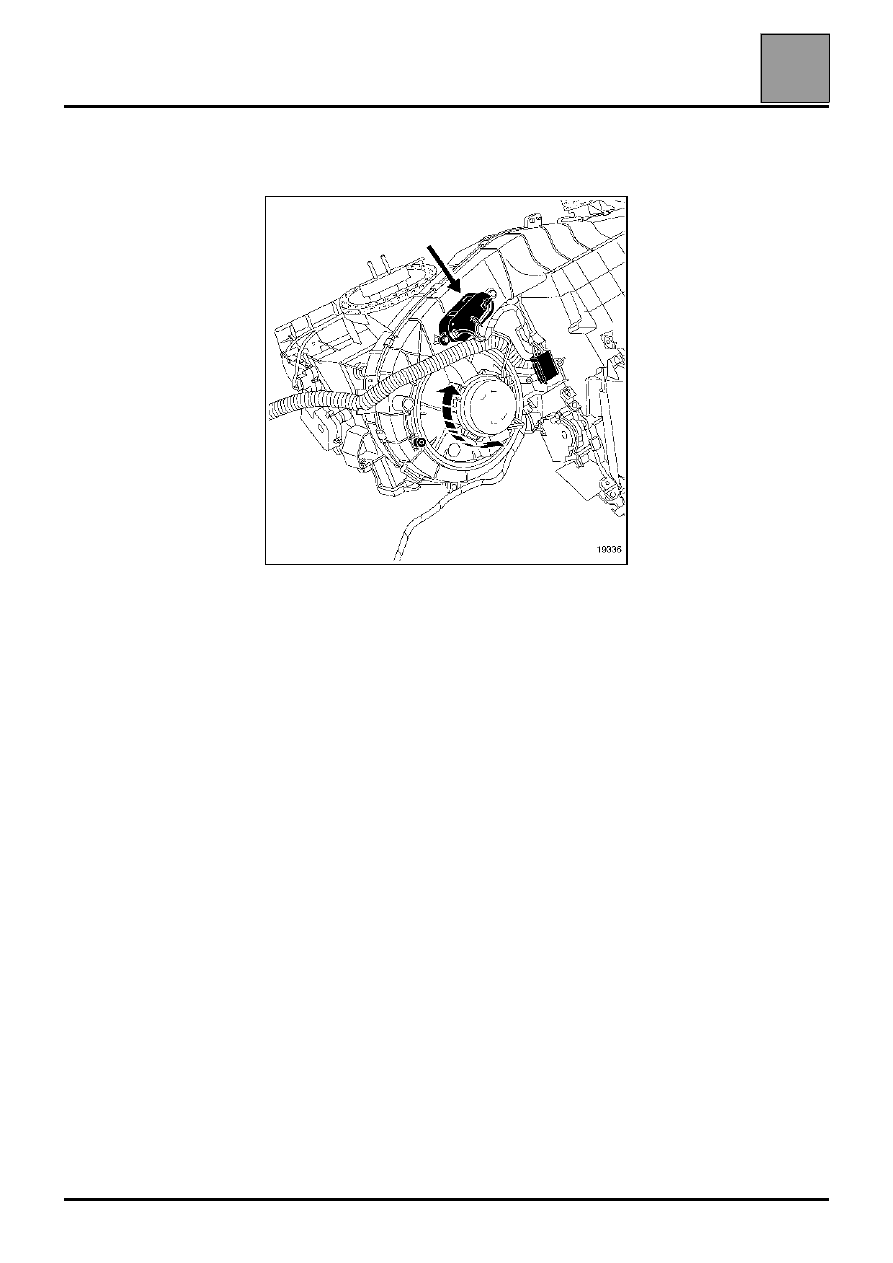

Для доступа к электродвигателю рециркуляции
необходимо снять балку (см. снятие испарителя).

СНЯТИЕ

Разъедините разъем.

Снимите:
– два болта крепления электродвигателя

рециркуляции,

– электродвигатель рециркуляции.

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

19335

КОНДИЦИОНЕР

Электродвигатель смешения воздушных потоков

62

62-31

Электродвигатель смешения воздушных потоков

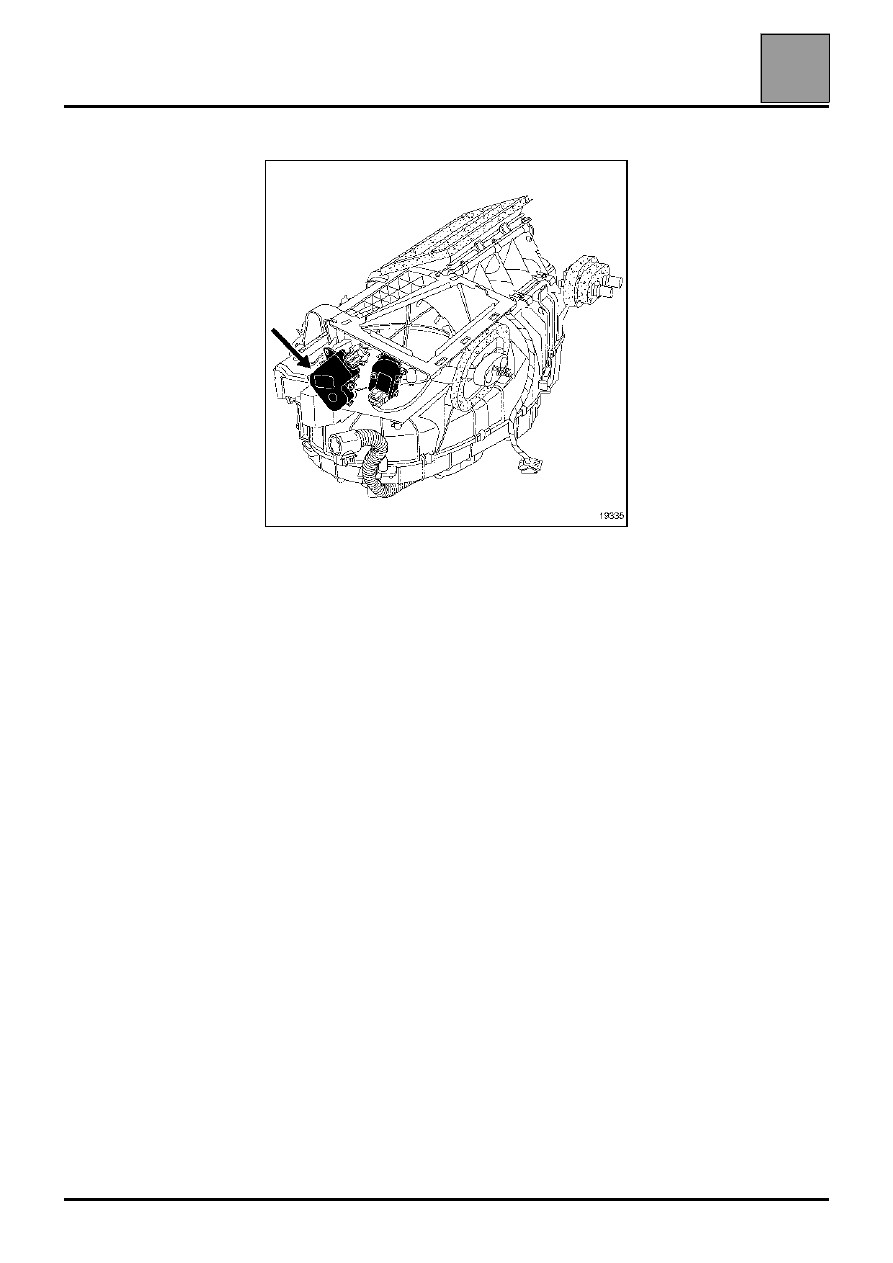

ЛЕВЫЙ ЭЛЕКТРОДВИГАТЕЛЬ СМЕШЕНИЯ
ВОЗДУШНЫХ ПОТОКОВ

Электродвигатель смешения предназначен для
изменения положения заслонки подачи наружного
воздуха в соответствии с потребностями
регулирования.

СНЯТИЕ

Снимите обивку.

Снимите четыре болта крепления усилителя.

Разъедините разъем.

Снимите:
– два болта крепления электродвигателя

смешения,

– электродвигатель.

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

19199
